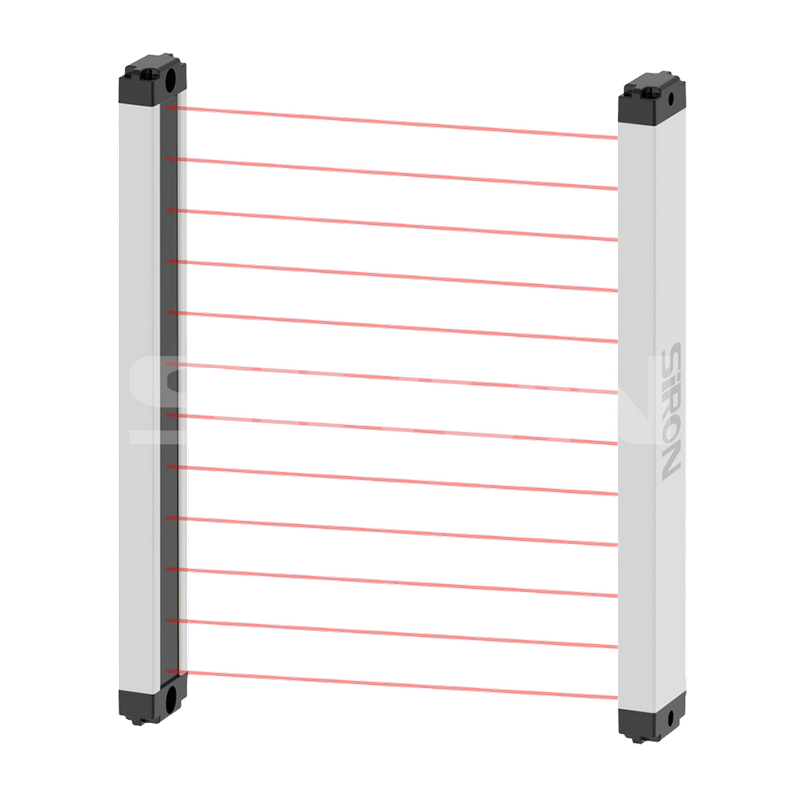

Siron K032C系列超薄灯罩前检测

关于选择

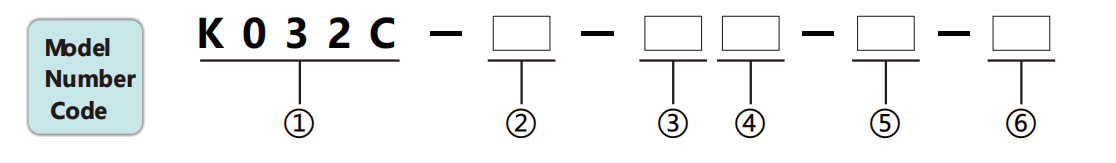

类型分析
①	超薄的轻窗帘（前检测）系列	K032C
②	光轴的数量	8：8轴             16：16轴                24:24轴 （有关其他轴号，请参阅选择表）
③	光轴间距	5：5mm             10：10mm                15：15mm                20：20mm   30：30mm        40：40mm                60：60mm
④	输出模式	空白：NPN输出 P：PNP输出   NP：NPN+PNP输出
⑤	工作条件	空白：通常关闭状态；   否：通常打开状态
⑥	同步模式	空白：线同步   G：光学同步

规格

姓名	Uitra-Thin-lind Light Curtain（前划痕）
外貌
十字架阿拉	28×13mm
频道数量	单渠道，双通道
光轴的数量	4、6、8、10……256轴
保护高度	光轴间距X（光轴的数量-1）
保护距离*	0.2〜2m
光轴间距	5mm/10mm/15mm/20mm/30mm/40mm/60mm
力量	3〜8W
电源	24V±10％
输出方法	NPNP/NP
响应时间	≤15ms
对绝缘的抗性	≥100m2
同步性	线同步/光学同步
保护课	IP53
工作温度	-10++55℃
存储温度	-40〜+70℃
工作湿度	35％RH〜85％RH
对光线干扰的抵抗力	10000lux
保护电路	反向连接保护/输出短路保护
浅窗帘形式	贯穿束类型



例子

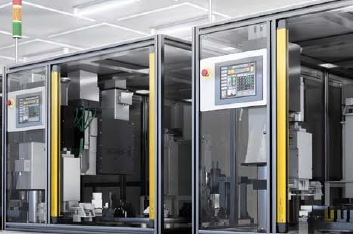

在压铸机上的应用                                                 在压铸机上的应用

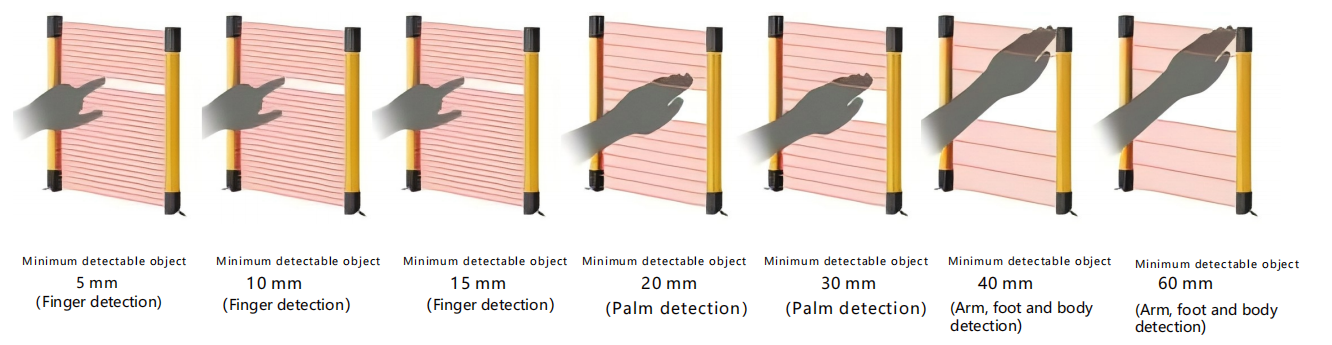

光轴间距示意图

选型清单

光轴间距5mm（保护距离：0.2～2m）

光轴间距	5mm
光轴数量	8轴		16轴		24轴			32轴			40轴			48轴			56轴			64轴			72轴			80轴			88轴		96轴
防护高度(mm)	35		75		115			155			195			235			275			315			355			395			435		475
光幕高度(mm)	109		129		169			209			249			289			329			369			409			449			489		529

光轴间距10mm（保护距离：0.2~2m）

光轴温泉	10mm
光轴数	4轴	6轴		8轴	10轴	12轴			14轴		16轴		18轴		20轴		22轴		24轴		26轴		28轴		30轴			32轴	34轴	36轴		38轴
防护高度(mm)	30	50		70	90	110			130		150		170		190		210		230		250		270		290			310	330	350		370
光幕高度(mm)	106	106		106	126	146			166		186		206		226		246		266		286		306		326			346	366	386		406

光轴间距	10mm
光轴数	40轴	42轴		44轴	46轴		48轴			50轴		52轴		54轴		56轴		58轴		60轴		62轴		64轴			66轴		68轴	70轴		72轴
防护高度(mm)	390	410		430	450		470			490		510		530		550		570		590		610		630			650		670	690		710
光幕高度(mm)	426	446		466	486		506			526		546		566		586		606		626		646		666			686		706	726		746

光轴间距15mm（保护距离：0.2~2m）

光轴间距	15mm
光轴数	4轴	6轴	8轴	10轴	12轴		14轴		16轴		18轴		20轴		22轴		24轴		26轴		28轴		30轴		32轴	34轴	36轴	38轴
防护高度t(mm)	45	75	105	135	165		195		225		255		285		315		345		375		405		435		465	495	525	555
光幕高度(mm)	86	116	146	176	206		236		266		296		326		356		386		416		446		476		506	536	566	596

光轴温泉	15mm
光轴数	40轴	42轴	44轴	46轴		48轴		50轴		52轴		54轴		56轴		58轴		60轴		62轴		64轴		66轴		68轴	…	128轴
防护高度t(mm)	585	615	645	675		705		735		765		795		825		855		885		915		945		975		1005	…	1905
光幕高度(mm)	626	656	686	716		746		776		806		836		866		896		926		956		986		1016		1046	…	1946

光轴间距20mm（保护距离：0.2~2m）

光轴间距	20mm
光轴数	4轴	6轴	8轴	10轴	12轴		14轴		16轴		18轴		20轴		22轴		24轴		26轴		28轴		30轴		32轴	34轴	36轴	38轴
防护高度t(mm)	60	100	140	180	220		260		300		340		380		420		460		500		540		580		620	660	700	740
光幕高度(mm)	106	146	186	226	266		306		346		386		426		466		506		546		586		626		666	706	746	786

光轴间距	20mm
光轴数	40轴	42轴	44轴	46轴		48轴		50轴		52轴		54轴		56轴		58轴		60轴		62轴		64轴		66轴		68轴	70轴	72轴
防护高度(mm)	780	820	860	900		940		980		1020		1060		1100		1140		1180		1220		1260		1300		1340	1380	1420
光幕高度(mm)	826	866	906	946		986		1026		1066		1106		1166		1186		1226		1266		1306		1346		1386	1426	1466

光轴间距30mm（保护距离：0.2~2m）

光轴间距	30mm
光轴数	4轴	6轴	8轴	10轴	12轴		14轴		16轴		18轴		20轴		22轴		24轴		26轴		28轴		30轴		32轴	34轴	36轴	38轴
防护高度(mm)	90	150	210	270	330		390		450		510		570		630		690		750		810		870		930	990	1050	1110
光幕高度(mm)	146	206	266	326	386		446		506		566		626		686		746		806		866		926		986	1046	1106	1166

光轴间距	30mm
光轴数	40轴	42轴	44轴	46轴		48轴		50轴		52轴		54轴		56轴		58轴		60轴		62轴		64轴		66轴		68轴	…	82轴
防护高度(mm)	1226	1286	1346	1406		1466		1526		1586		1646		1706		1766		1826		1886		1946		2006		2066	…	2430
光幕高度(mm)	1626	1706	1786	1866		1946		2026		2106		2186		2266		2346		2426		2506		2586		2666		2746	…	2486

光轴间距40mm（保护距离：0.2～2m）

光轴间距	40mm
光轴数	4轴	6轴	8轴	10轴	12轴		14轴		16轴		18轴		20轴		22轴		24轴		26轴		28轴		30轴		32轴	34轴	…	50轴
防护高度(mm)	120	200	280	360	440		520		600		680		760		840		920		1000		1080		1160		1240	1320	…	1960
光幕高度(mm)	186	266	346	426	506		586		666		746		826		906		986		1066		1146		1226		1306	1386	…	2026

光轴间距60mm（保护距离：0.2~2m）

光轴间距	60mm
光轴数	4轴	6轴	8轴	10轴	12轴	14轴	16轴	18轴	20轴	22轴	24轴	26轴	28轴	30轴
防护高度(mm)	180	300	420	540	660	780	900	1020	1140	1260	1380	1500	1620	1740
光幕高度(mm)	266	386	506	626	746	866	986	1106	1226	1346	1466	1586	1706	1826

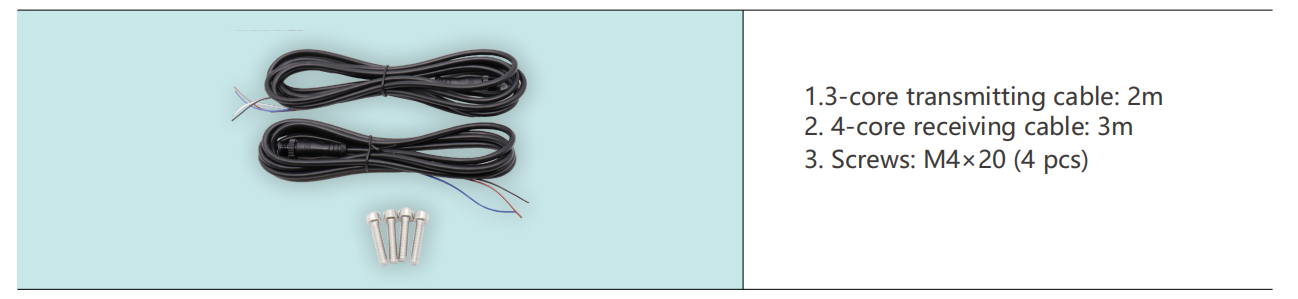

附件

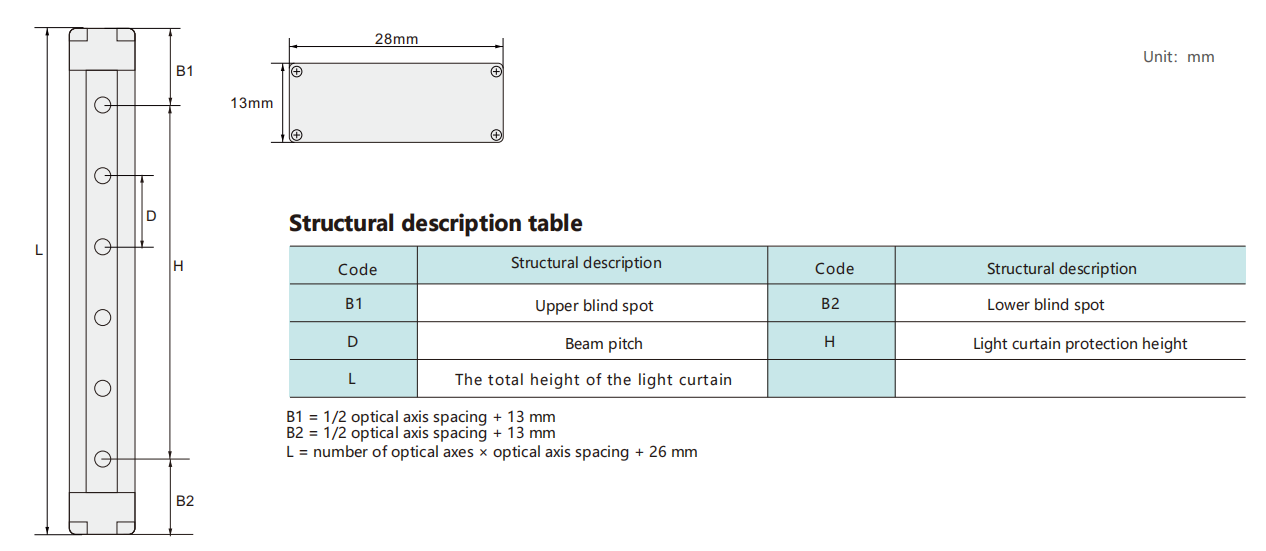

外部图

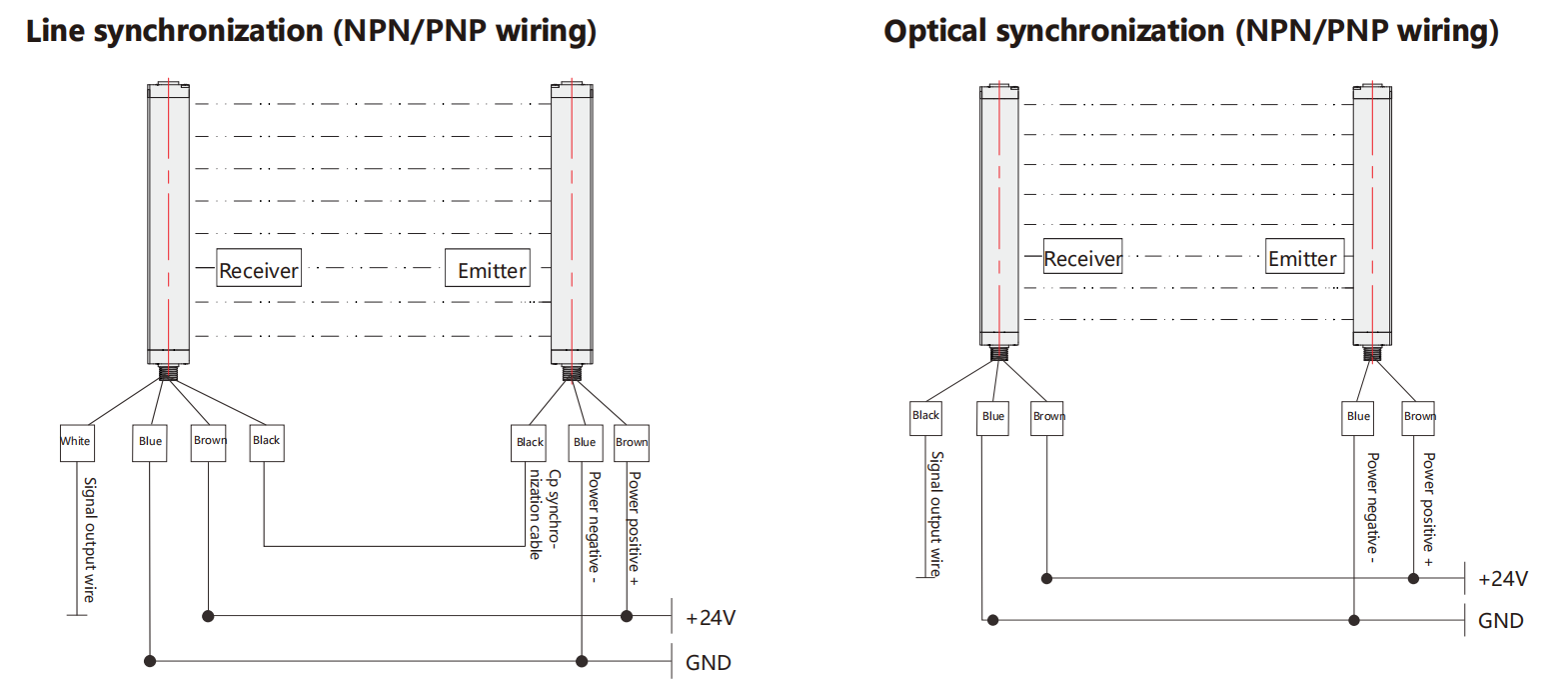

接线图
