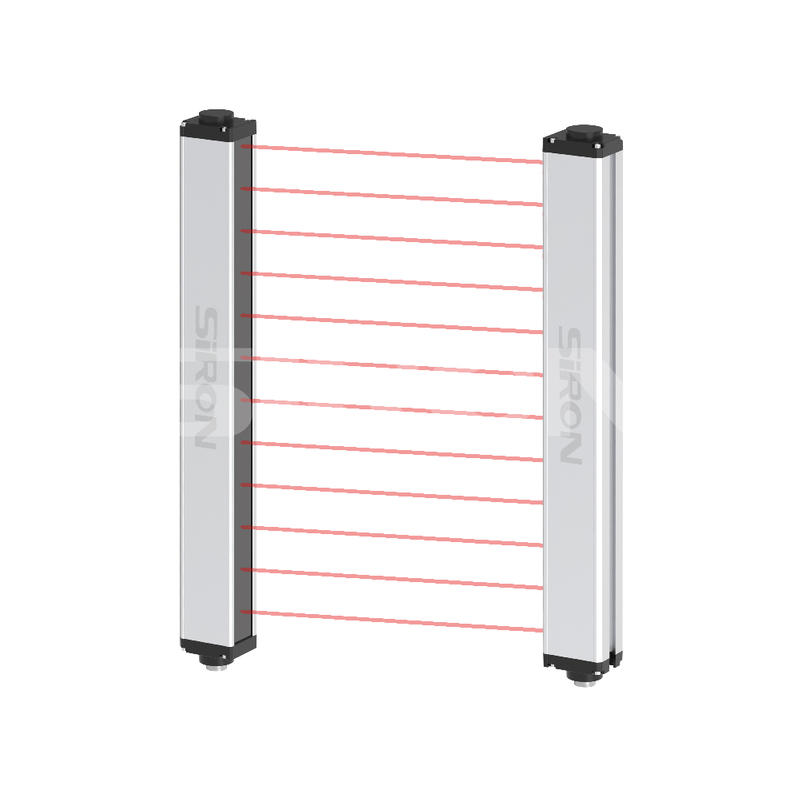

Siron K038系列测量灯罩

关于选择

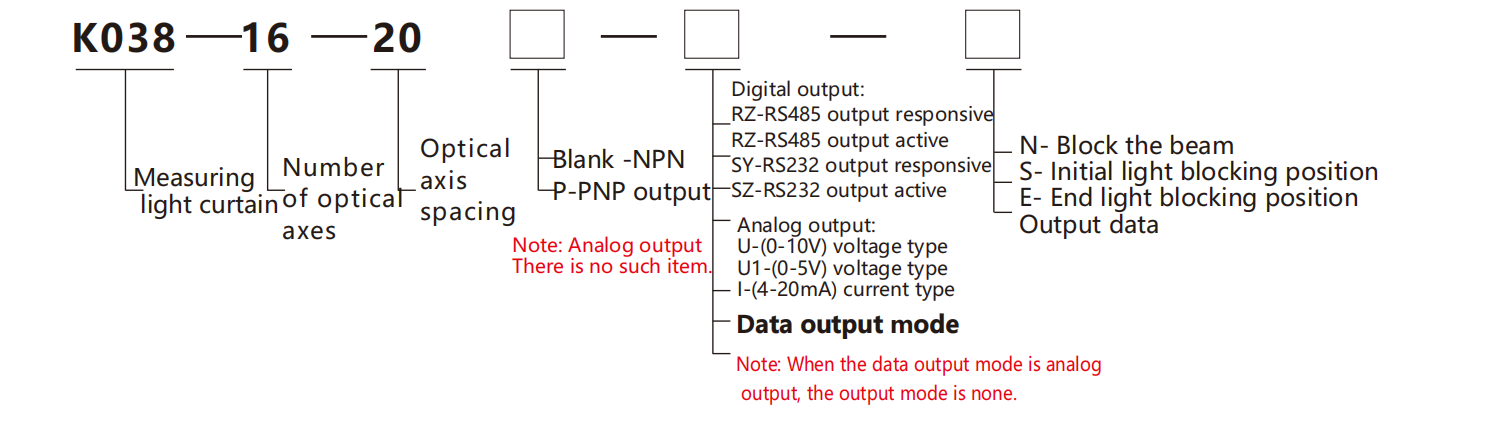

选型示例：

K038-16-20-RY-N表示K038系列，光轴数16轴，光轴间距20mm，  NPN输出，数字输出为RS485输出响应型，输出数据为块光束。

K038-16-20-UN表示K038系列，光轴数量为16轴，  光轴间距为20mm，模拟输出为（0-10V）电压型，  输出数据为块光束。

规格

姓名	测量光屏
外貌
横截面区域	35.8×45mm	沟通		通信      模式：rs⁴85，rs232      ;  波特率          ：9600bps，19200bps，38400bps，57600bps，115200bp，115200bp  协议：modbus-rtu;  数据发送模式：活动模式，响应模式
光轴的数量	8、12、16、20……
保护高度	保护高度h =（n-1）*光轴间距， n是光轴的数量
保护距离*	间距2.5mm：0.1 ～1m（可以定制为2m）； 音高5mm：0.1 ～2m（可以定制为4m） 间距10mm：0.1 ～2m（可以定制为10m）； 音高20/40mm：0.1 ～2m（可以定制为20m）	同步的属性		同步电缆
		保护类		IP65
光轴间距	2.5mm/5mm/10mm/20mm/40mm	操作环境温度		-10〜+55℃（无凝结）
发出光源	940nm	存储环境温度		-30++70℃（无凝结）
力量	<5W	工作环境湿度		当温度为20°C时，  空气的相对湿度<85％

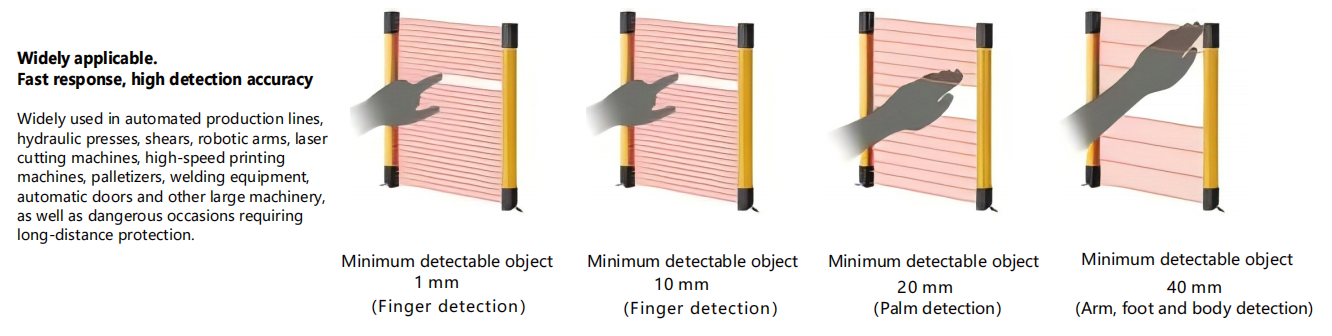

电源	DC12〜30V	最小检测到的对象		当光轴间距为2.5mm时，最小测量的物体尺寸为≥2.5m；  当光轴间距为5mm时，  当光轴间距为10mm时，最小测量的物体尺寸为5mm，最小测量的物体尺寸≥10mm；  当光轴间距为20mm时， 当光轴间距为40mm时，最小测量的物体尺寸≥20mm，最小测量的物体尺寸为≥40mm
输出模式	数字输出：NPN 、PNP;模拟输出： 0〜5V，0〜10V，4〜20mA
输出模式	NPN/PNP
对光线干扰的抵抗力	10000LUX（发病角> 5°）	案例的材料		铝合金

例子



在压铸机上的应用                                                    在压铸机上的应用

光轴间距示意图

选型清单

光轴间距1mm（保护距离：0.4-1m，可定制1.5m）

光轴间距	1mm
光轴数	128轴		256轴				384轴			512轴				640轴				768轴				896轴				1024轴			1152轴				1280轴
防护高度(mm)	127		255				383			511				639				767				895				1023			1151				1279
光幕高度(mm)	203		331				459			587				715				843				971				1099			1227				1355

光轴间距10mm（保护距离：0.2-2m，可定制至20m）

光轴间距	10mm
光轴数	16轴	24轴		32轴	40轴			48轴		56轴		64轴			72轴		80轴		88轴		96轴			104轴		112轴		120轴			128轴	136轴		144轴
防护高度(mm)	150	230		310	390			470		550		630			710		790		870		950			1030		1110		1190			1270	1350		1430
光幕高度(mm)	225	305		385	465			545		625		705			785		865		945		1025			1105		1185		1265			1345	1425		1505

光轴间距	10mm
光轴数	152轴	160轴		168轴		176轴			184轴		192轴		200轴			208轴		216轴		224轴			232轴		240轴		248轴			256轴		……		400轴
防护高度(mm)	1510	1590		1670		1750			1830		1910		1990			2070		2150		2230			2310		2390		2470			2550		……		3990
光幕高度(mm)	1585	1665		1745		1825			1905		1985		2065			2145		2225		2305			2385		2465		2545			2625		……		4065

光轴间距20mm（保护距离：0.2-2m，可定制至20m）

光轴间距	20mm
光轴数	16轴	20轴	24轴	28轴	32轴	36轴	40轴	44轴	48轴	52轴	56轴	60轴	64轴	68轴	72轴
防护高度(mm)	300	380	460	540	620	700	780	860	940	1020	1100	1180	1260	1340	1420
光幕高度(mm)	385	465	545	625	705	785	865	945	1025	1105	1185	1265	1345	1425	1505

光轴间距	20mm
光轴数	76轴	80轴	84轴	88轴	92轴	96轴	100轴	104轴	108轴	112轴	116轴	120轴	124轴	……	240轴
防护高度(mm)	1500	1580	1660	1740	1820	1900	1980	2060	2140	2220	2300	2380	2460	……	4780
光幕高度(mm)	1585	1665	1745	1825	1905	1985	2065	2145	2225	2305	2385	2465	2545	……	4865

光轴间距40mm（保护距离：0.2-2m，可定制至20m）

光轴间距	40mm
光轴数	8轴	12轴	16轴	20轴	24轴	28轴	32轴	36轴	40轴	44轴	48轴	52轴	56轴	60轴	64轴
防护高度(mm)	280	440	600	760	920	1080	1240	1400	1560	1720	1880	2040	2200	2360	2520
光幕高度(mm)	365	525	685	845	1005	1165	1325	1485	1645	1805	1965	2125	2285	2445	2605

光轴间距	40mm
光轴数	68轴	72轴	76轴	80轴	84轴	88轴	92轴	96轴	100轴	104轴	108轴	112轴	116轴	120轴
防护高度(mm)	2680	2840	3000	3160	3320	3480	3640	3800	3960	4120	4280	4440	4600	4760
光幕高度(mm)	2765	2925	3085	3245	3405	3565	3725	3885	4045	4205	4365	4525	4685	4845

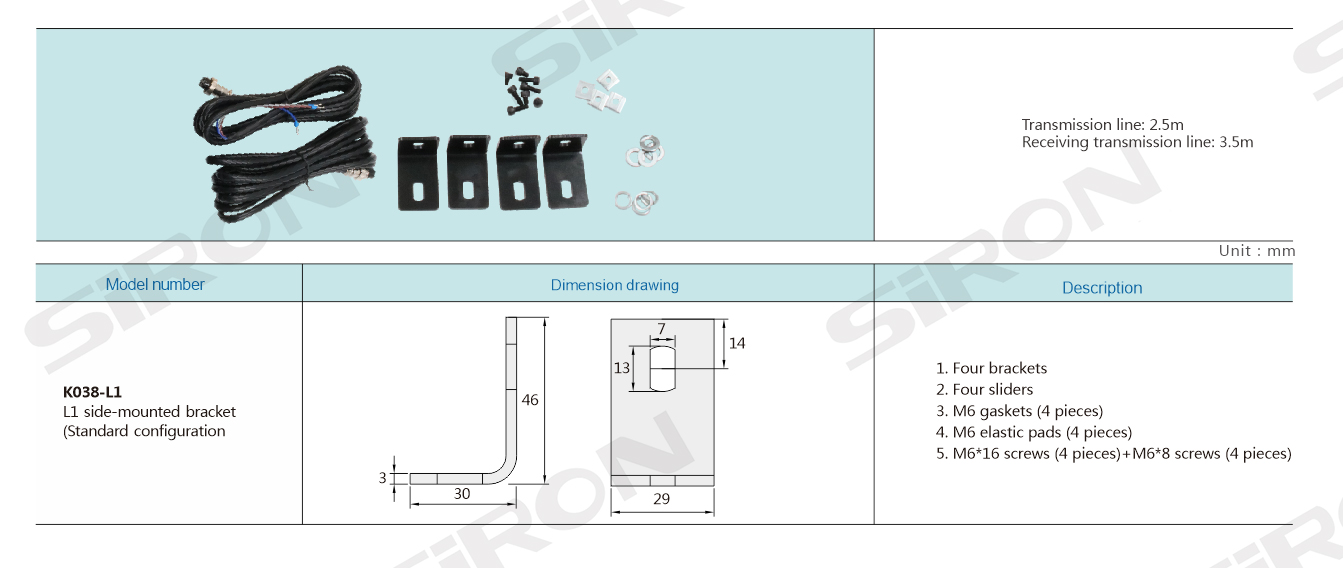

附件

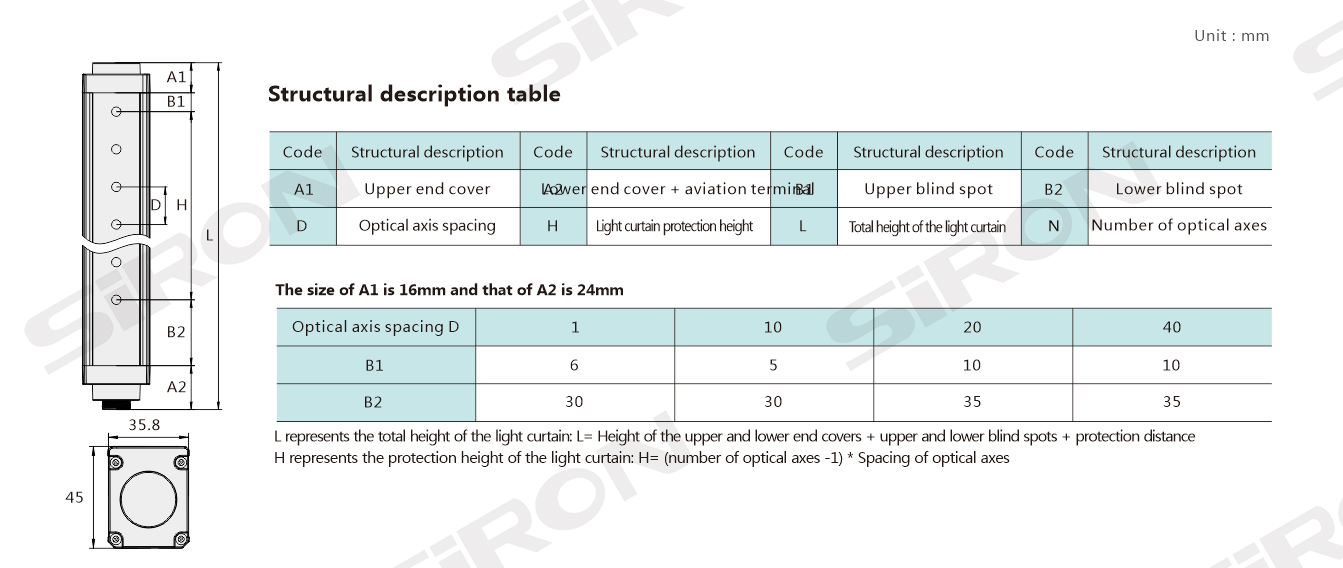

外部图

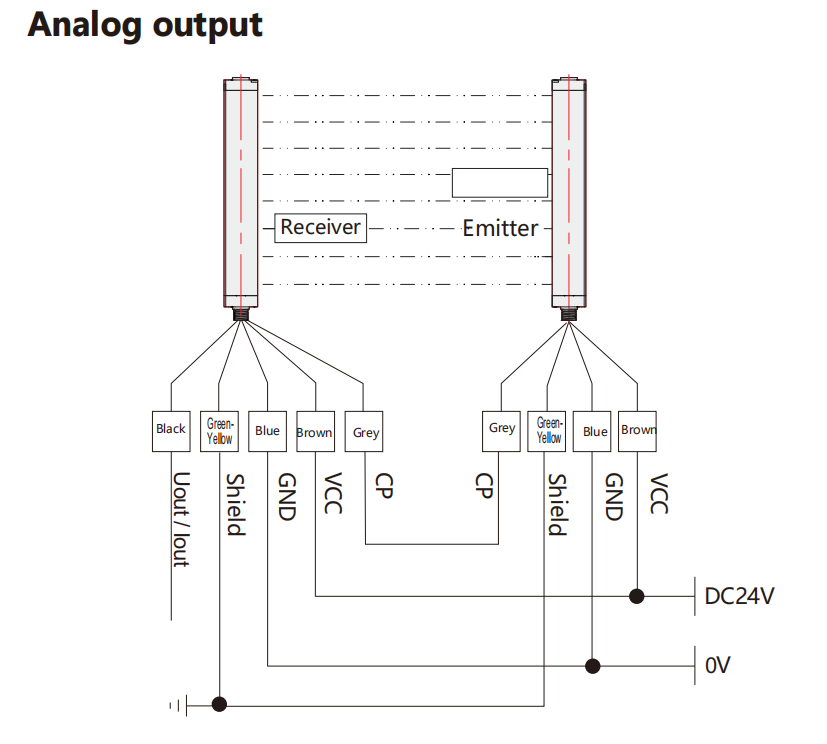

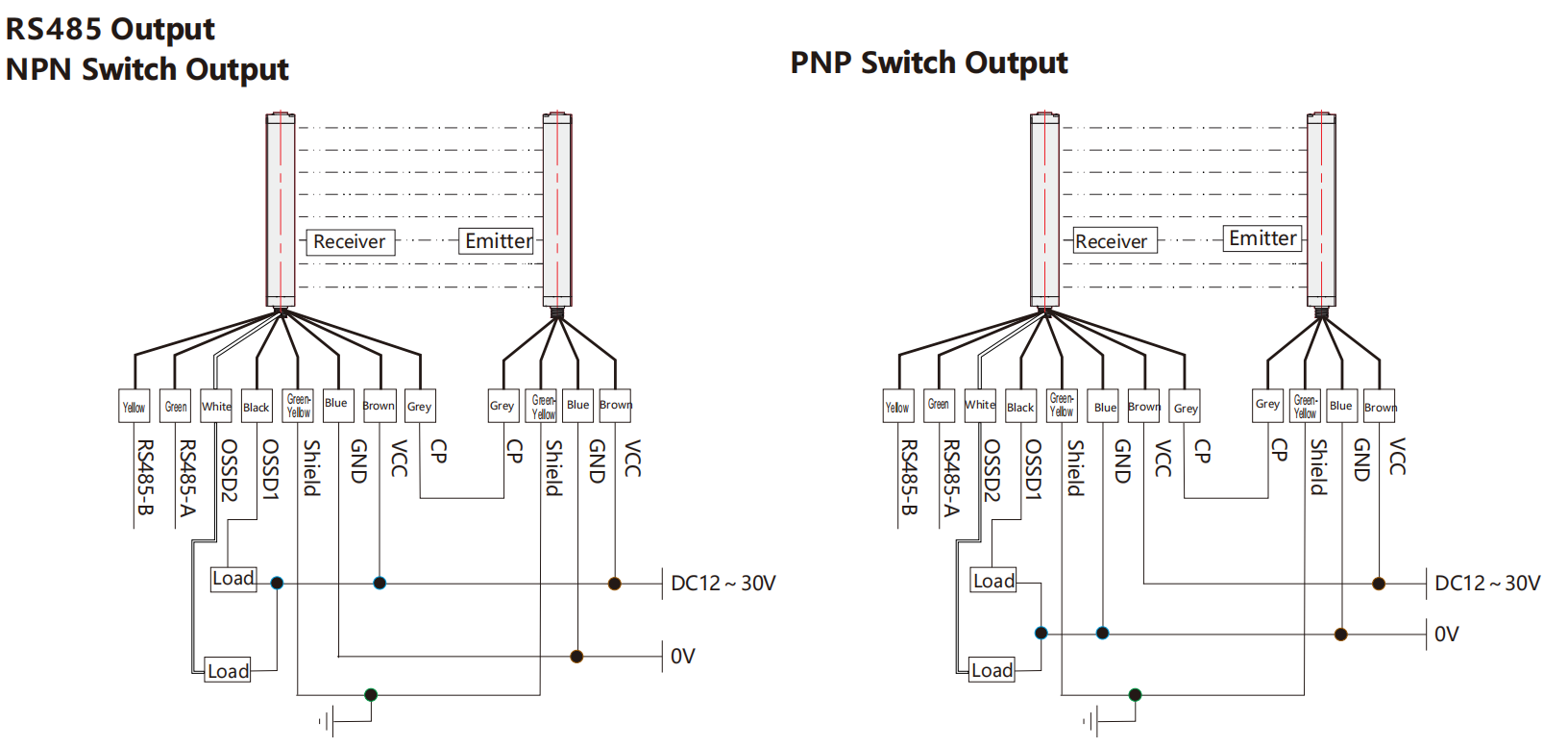

接线图

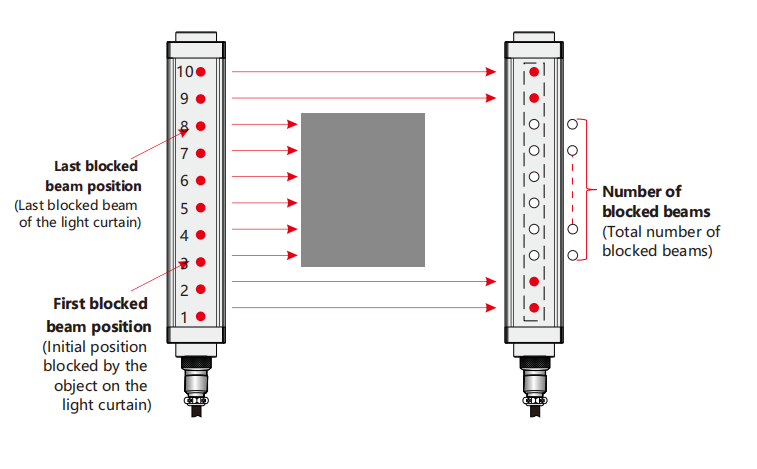

光幕输出数据
