关于选择

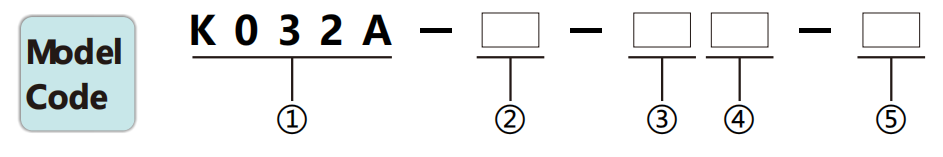

| 类型分析 | ||
| ① | 超薄的轻窗帘（前检测）系列 | K032a |
| ② | 光轴的数量 | 8：8轴 12：12轴 16：16轴 （有关其他轴号，请参阅选择表） |
| ③ | 光轴间距 | 10：10mm 20：20mm 40：40mm |
| ④ | 输出模式 | 空白：NPN /PNP OUPUT |
| ⑤ | 工作条件 | 空白：通常关闭状态 号：通常打开状态 |
选择示例： K032A-16-10指示K032A系列，具有16个光轴，10mm的光轴间距， NPN/PNP输出以及正常闭合的状态。
K032A-16-10-NO指示K032A系列，具有16个光轴，10mm的光轴间距 ，NPN/PNP输出和通常打开状态。
规格
姓名 | 超薄灯幕（前检测） |

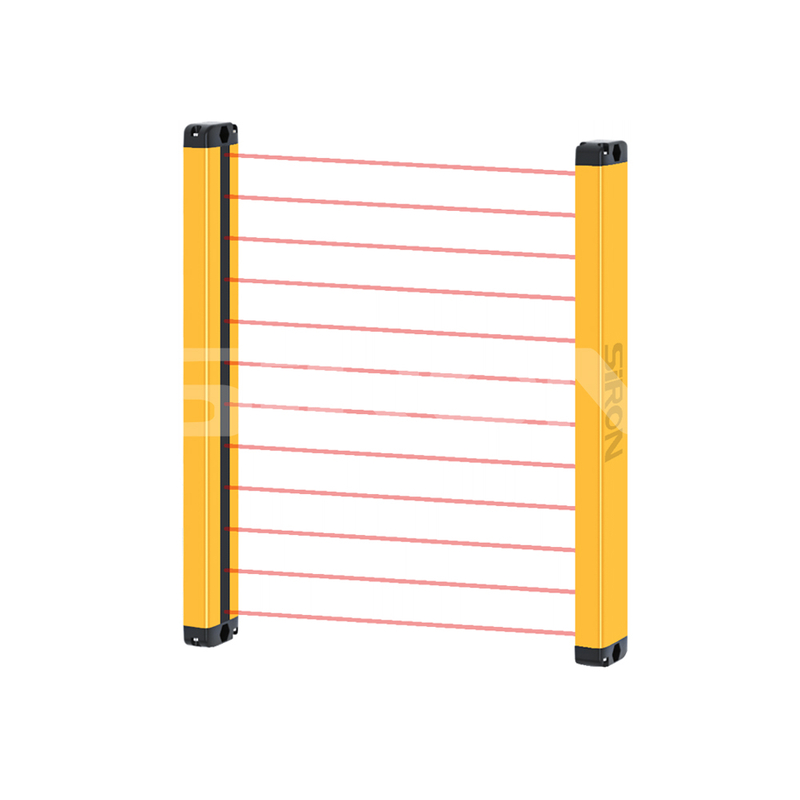

外貌 |  |
横截面区域 | 29×14mm |
频道数量 | 单个通道 |
光轴的数量 | 4、6、8、10轴…… |
保护高度 | 保护高度h =（n-1）*光轴间距，其中n是光轴的数量 |
保护距离* | 0.2 ～1.5m |
光轴间距 | 10mm/20mm/40mm |
解决 | 15mm/25mm/45mm |
红外波长 | 940nm |
力量 | ≤15W |
电源 | DC12〜24V |
输出电流 | ≤100mA |
输出方法 | NPN/PNP |
响应时间 | 4〜18ms |
扫描时间 | <18ms |
同步性 | 光学同步 |
protecion类 | IP54 |
| 工作温度 | -10++55℃ |
| 环境温度 | -20～+70℃ |
| 相对湿度 | 15％〜85％ |
| 冲击阻力 | 10g/20ms |
例子

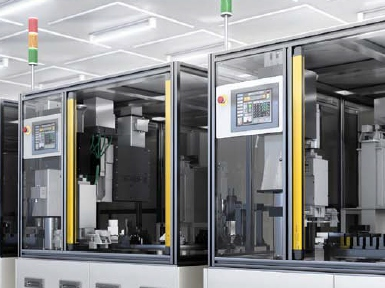

在压铸机上的应用 在压铸机上的应用

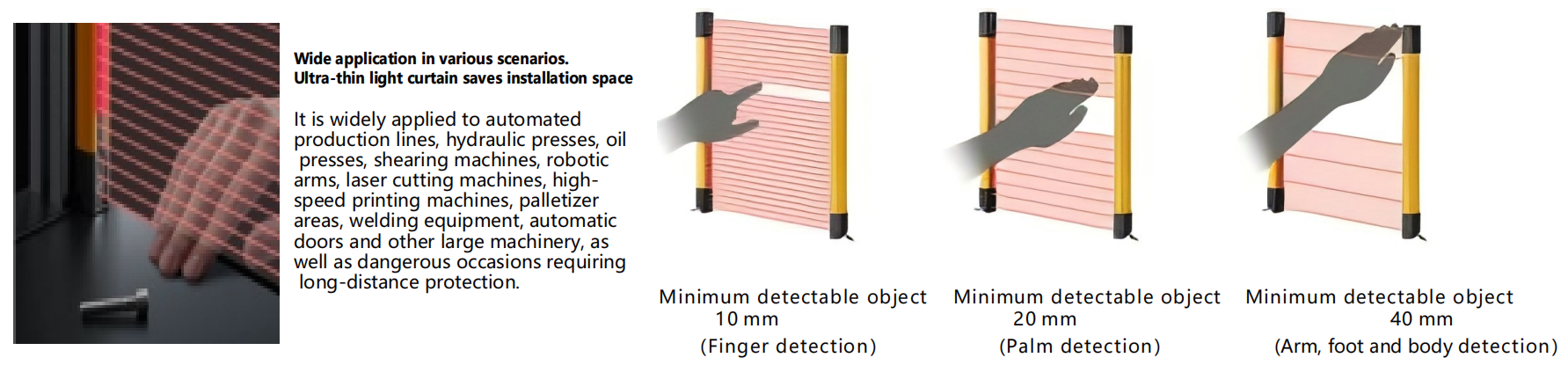

光轴间距示意图
选型清单
光轴间距10mm（保护距离：0.2~1.5m）
光轴间距 | 10mm | ||||||||||||||||||||||||||||||||||
光轴数 | 8轴 | 1 2 轴 | 16轴 | 20轴 | 24轴 | 28轴 | 32轴 | 36轴 | 40轴 | 44轴 | 48轴 | 52轴 | 56轴 | 60轴 | 64轴 | ||||||||||||||||||||
防护高度(mm) | 70 | 110 | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | ||||||||||||||||||||
光幕高度(mm) | 110 | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | ||||||||||||||||||||
光轴间距20mm（保护距离：0.2～1.5m）
光轴间距 | 20mm | ||||||||||||||||||||||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | ||||||||||||||||
防护高度(mm) | 60 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 | 620 | 660 | 700 | 740 | 780 | ||||||||||||||||
光幕高度(mm) | 110 | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | 710 | 750 | 790 | 830 | ||||||||||||||||
光轴间距40mm（保护距离：0.2～1.5m）
光轴间距 | 40mm | ||||||||||||||||||||||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 1 0 轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | ||||||||||||||||||||||||
防护高度(mm) | 120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | ||||||||||||||||||||||||
光幕高度(mm) | 170 | 260 | 340 | 420 | 500 | 580 | 660 | 740 | 820 | 900 | 980 | ||||||||||||||||||||||||

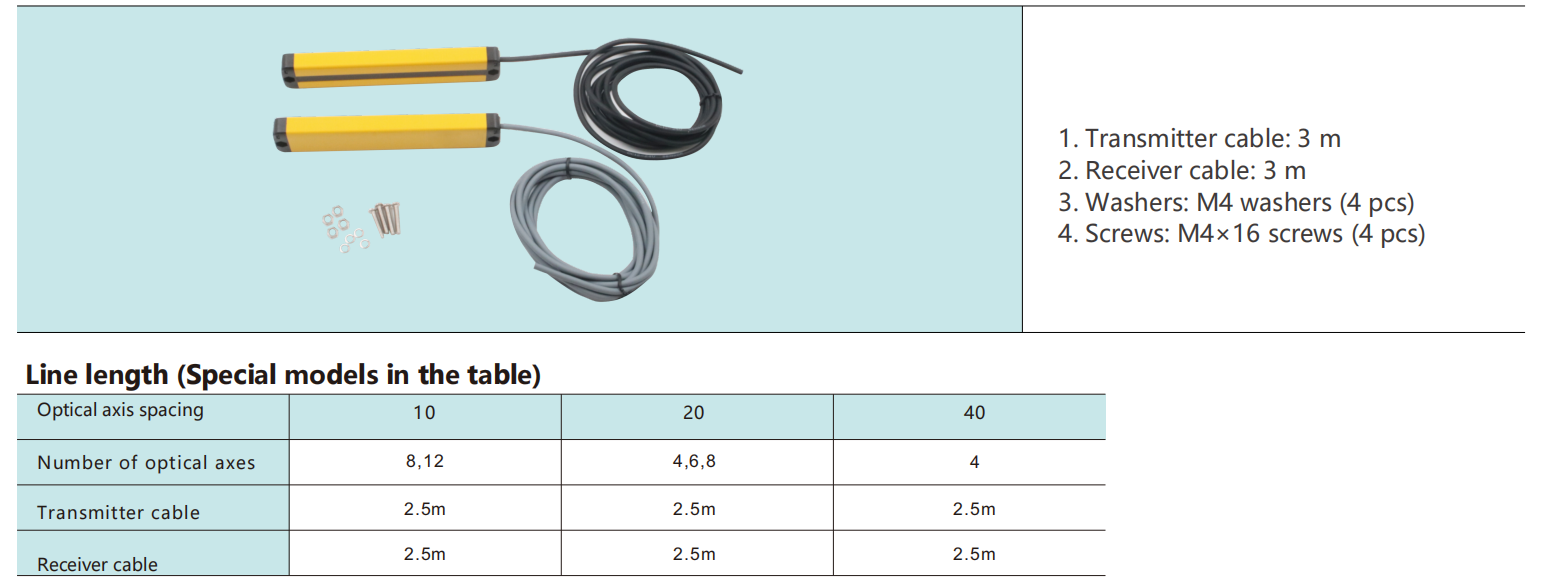

附件
安装说明
安装光幕时，请确保光幕与机器危险区域之间保持安全距离。 在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。
正确计算安全距离，保持检测区域与机器危险部位之间的最小安全距离。
安全距离是指光幕的检测平面与机器的切削刃或危险部件之间的最小距离。

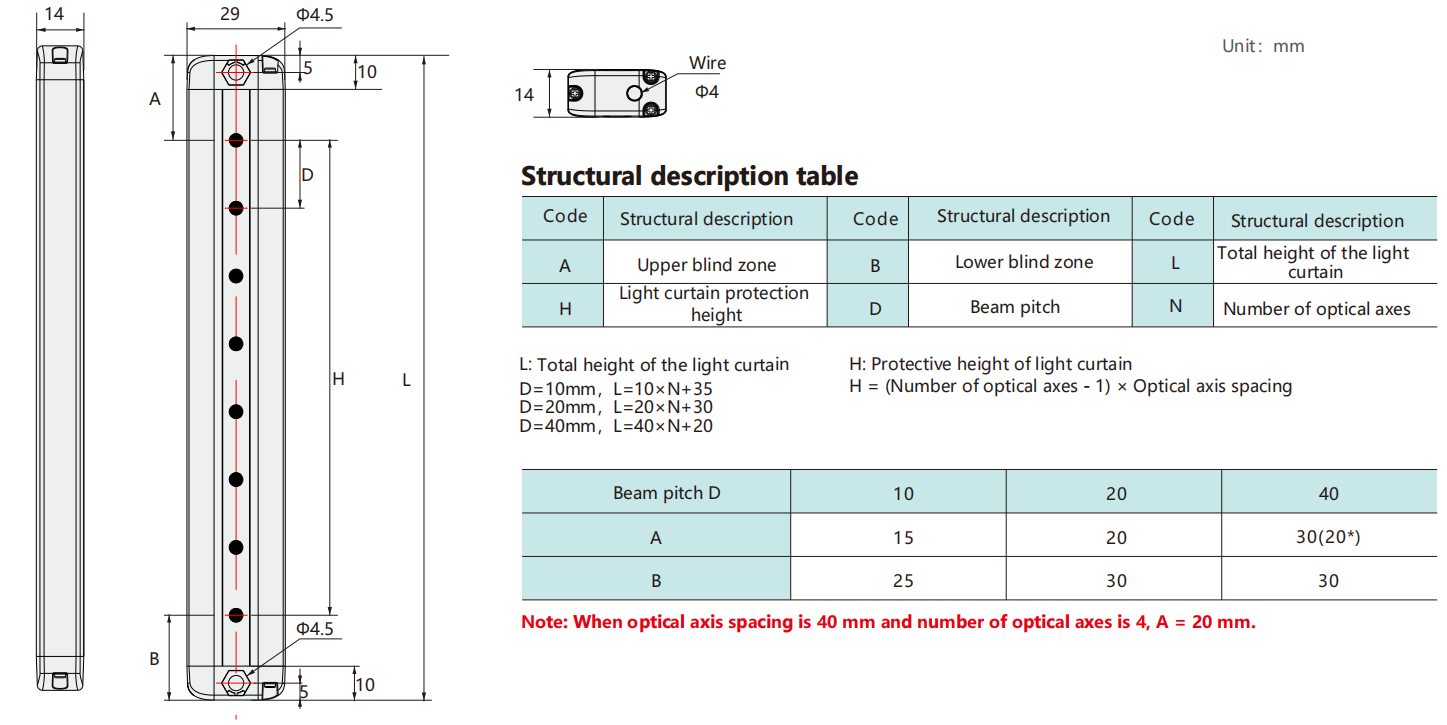

外部图

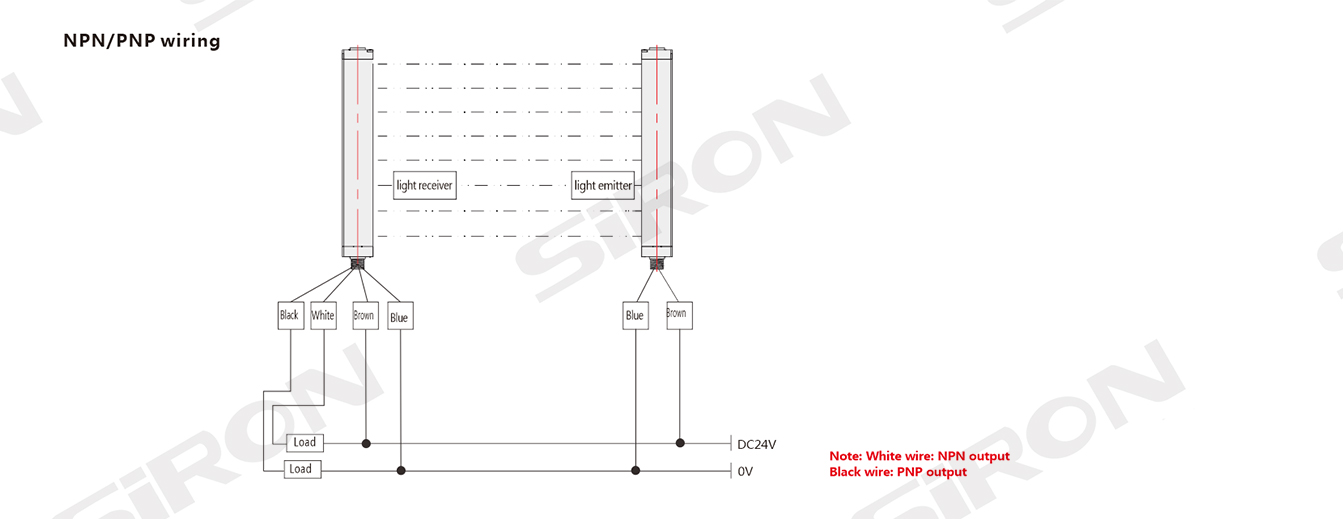

接线图
