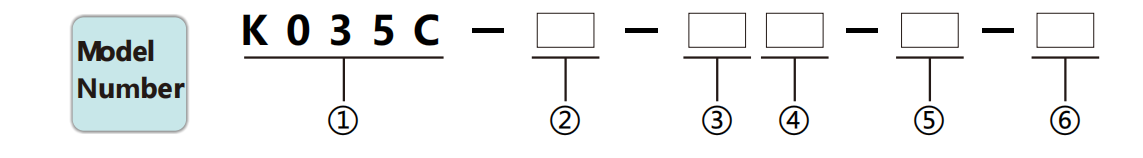

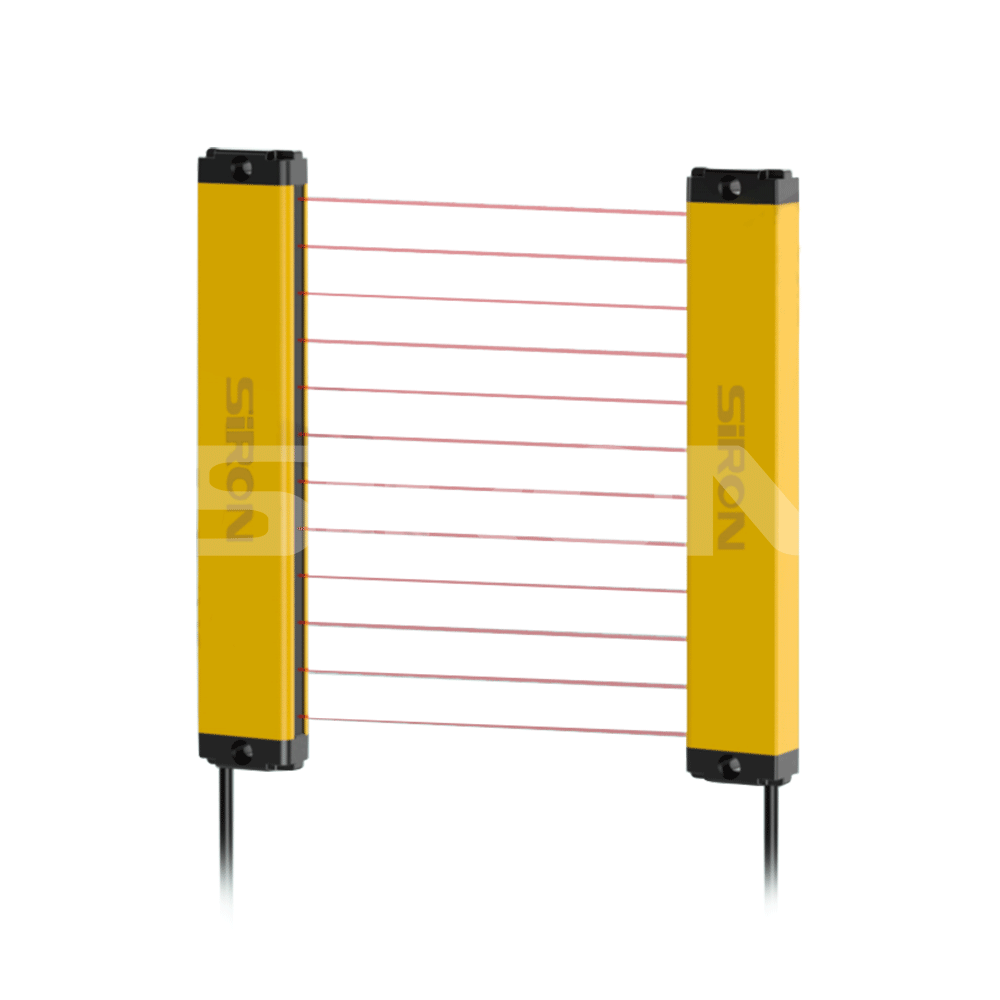

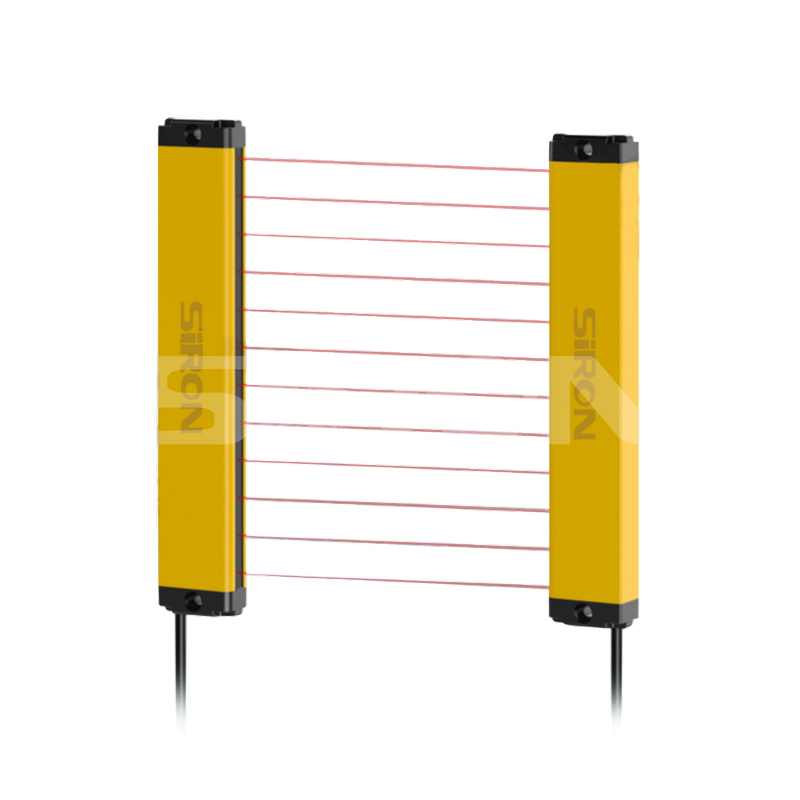

①	超薄光幕（侧面检测）系列	K035C
②	光轴的数量	8：8轴      16：16轴 24：24轴  （其他轴号请参考选型表）
③	光轴间距	10:10毫米               20:20毫米               30:30毫米     40:40毫米
④	输出模式	空白：NPN     输出     P：PNP     输出
⑤	工作条件	银行：常闭 NO：常开
⑥	同步模式	空白：行同步 G：光同步

选型示例：

K035C-16-20P-NO-G表示K032C系列，16个光轴，20mm光轴间距，PNP输出，常开（NO）状态，光同步.

注：标准颜色为银色。对于黄色，请在型号末尾添加 (Y)。示例如下：

K035C-8-10(Y)表示K035C系列，8个光轴，10mm光轴间距，NPN输出，常闭(NC)状态，行同步，黄色外壳。 K035C-8-10P-NO-G(Y)表示K035C系列，8个光轴，10mm光轴间距，PNP输出，常开（NO）状态，光同步，黄色外壳。

规格

姓名	超薄  光幕  （侧面  检测）

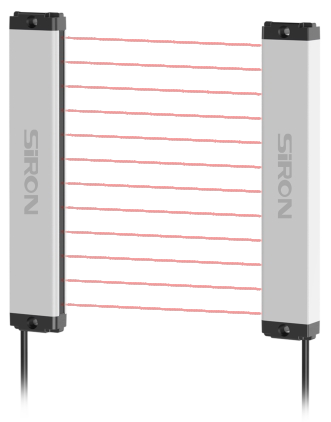

外貌
跨区域	35×18毫米
频道数量	单个通道
光轴的数量	4、6、8、10……256轴
保护高度	光轴间距X（光轴数量-1）
保护距离*	0.2 ～2m
光轴间距	10mm/20mm/30mm/40mm
力量	3 ～8W
电源	24V±10％
输出方法	NPN/PNP
响应时间	≤15ms
对绝缘的抵抗力	≥100MΩ
同步性	线同步/光学同步
保护课	IP53
工作温度	-10〜+55℃
存储温度	-40〜+70℃
工作湿度	35%RH～85%RH
抗光干扰	10000lux
保护电路	反极性保护/输出短路保护
浅窗帘形式	贯穿束类型

例子

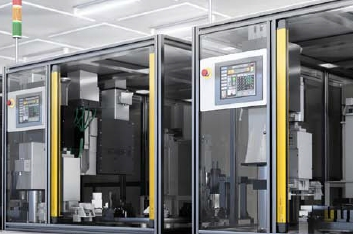

在压铸机上的应用                                            在压铸机上的应用

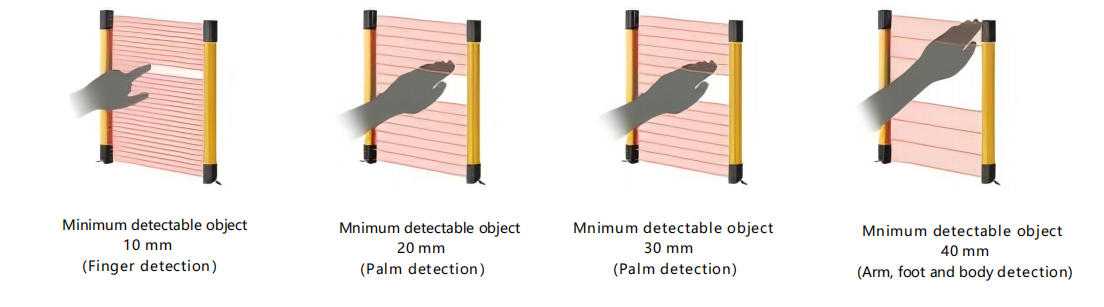

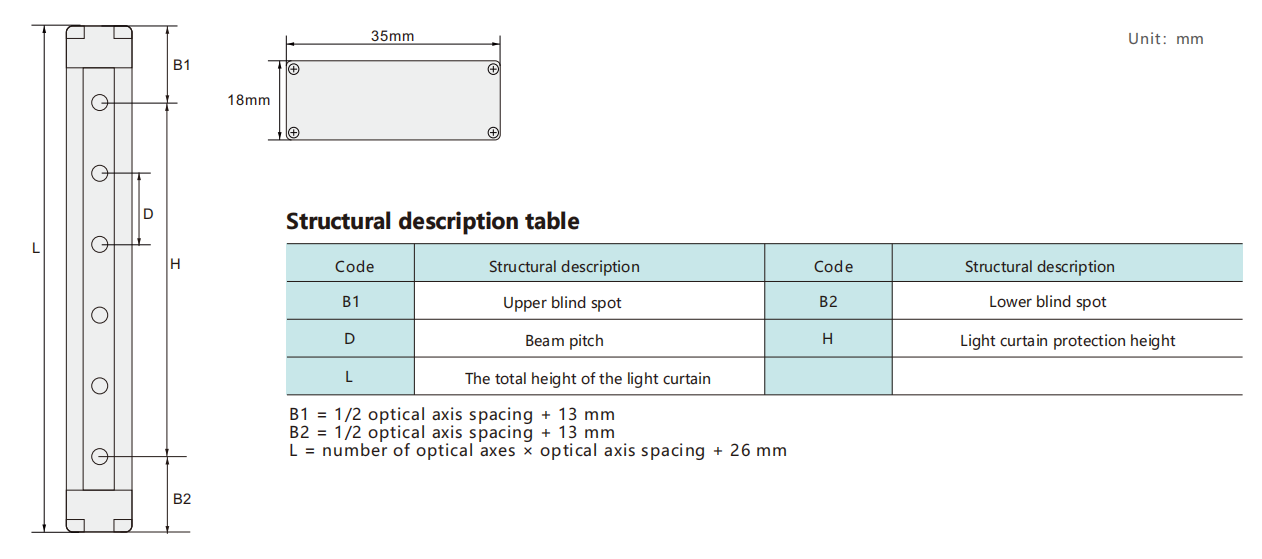

光轴间距示意图

选型清单

光轴间距10mm（保护距离：0.2～2m）

光轴间距	10mm
光轴数量	4轴	6轴	8轴	10轴	12轴		14轴		16轴		18轴		20轴		22轴		24轴		26轴		28轴		30轴		32轴		34轴	36轴	38轴
防护高度(mm)	30	50	70	90	110		130		150		170		190		210		230		250		270		290		310		330	350	370
光幕高度(mm)	106	106	106	126	146		166		186		206		226		246		266		286		306		326		346		366	386	406

光轴间距	10mm
光轴数量	40轴	42轴	44轴	46轴		48轴		50轴		52轴		54轴		56轴		58轴		60轴		62轴		64轴		66轴		68轴		70轴	72轴
防护高度(mm)	390	410	430	450		470		490		510		530		550		570		590		610		630		650		670		690	710
光幕高度(mm)	426	446	466	486		506		526		546		566		586		606		626		646		666		686		706		726	746

光轴间距20mm（保护距离：0.2～2m）

光轴间距	20mm
光轴数量	4轴	6轴	8轴	10轴	12轴		14轴		16轴		18轴		20轴		22轴		24轴		26轴		28轴		30轴		32轴		34轴	36轴	38轴
防护高度(mm)	60	100	140	180	220		260		300		340		380		420		460		500		540		580		620		660	700	740
光幕高度(mm)	106	146	186	226	266		306		346		386		426		466		506		546		586		626		666		706	746	786

光轴间距	20mm
光轴数量	40轴	42轴	44轴	46轴		48轴		50轴		52轴		54轴		56轴		58轴		60轴		62轴		64轴		66轴		68轴		70轴	72轴
防护   高度	780	820	860	900		940		980		1020		1060		1100		1140		1180		1220		1260		1300		1340		1380	1420
光幕高度(mm)	826	866	906	946		986		1026		1066		1106		1166		1186		1226		1266		1306		1346		1386		1426	1466

光轴间距30mm（保护距离：0.2～2m）

光轴间距	30mm
光轴数	4轴	6轴	8轴	10轴		12轴		14轴		16轴		18轴		20轴		22轴		24轴		26轴		28轴		30轴		32轴	34轴	36轴	38轴
防护高度(mm)	90	150	210	270		330		390		450		510		570		630		690		750		810		870		930	990	1050	1110
光幕高度(mm)	146	206	266	326		386		446		506		566		626		686		746		806		866		926		986	1046	1106	1166

光轴间距	30mm
光轴数	40轴	42轴	44轴		46轴		48轴		50轴		52轴		54轴		56轴		58轴		60轴		62轴		64轴		66轴		68轴	…	72轴
防护高度(mm)	1170	1230	1290		1350		1410		1470		1530		1590		1650		1710		1770		1830		1890		1950		2010	…	2130
光幕高度(mm)	1226	1286	1346		1406		1466		1526		1586		1646		1706		1766		1826		1886		1946		2006		2066	…	2186

光轴间距40mm（保护距离：0.2～2m）

光轴温泉	40mm
光轴数	4轴	6轴	8轴	10轴		12轴		14轴		16轴		18轴		20轴		22轴		24轴		26轴		28轴		30轴		32轴	34轴	36轴	38轴
防护高度(mm)	120	200	280	360		440		520		600		680		760		840		920		1000		1080		1160		1240	1320	1400	1480
光幕高度(mm)	186	266	346	426		506		586		666		746		826		906		986		1066		1146		1226		1306	1386	1466	1546

光轴间距	40mm
光轴数	40轴	42轴	44轴		46轴		48轴		50轴		52轴		54轴		56轴		58轴		60轴		62轴		64轴		66轴		68轴	…	72轴
防护高度(mm)	1560	1640	1720		1800		1880		1960		2040		2120		2200		2280		2360		2440		2520		2600		2680	…	2840
光幕高度(mm)	1626	1706	1786		1866		1946		2026		2106		2186		2266		2346		2426		2506		2586		2666		2746	…	2906

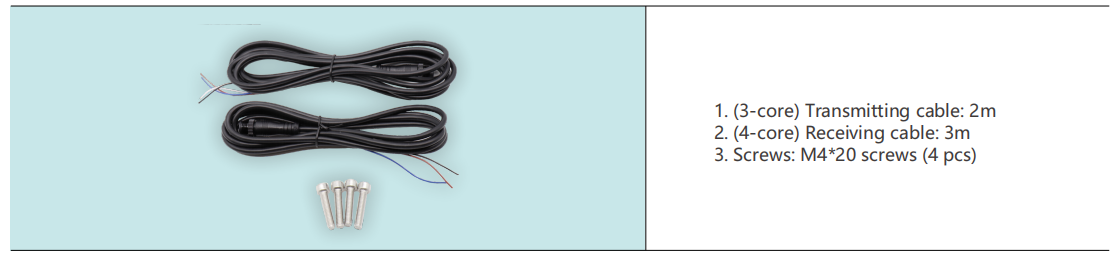

附件

方面

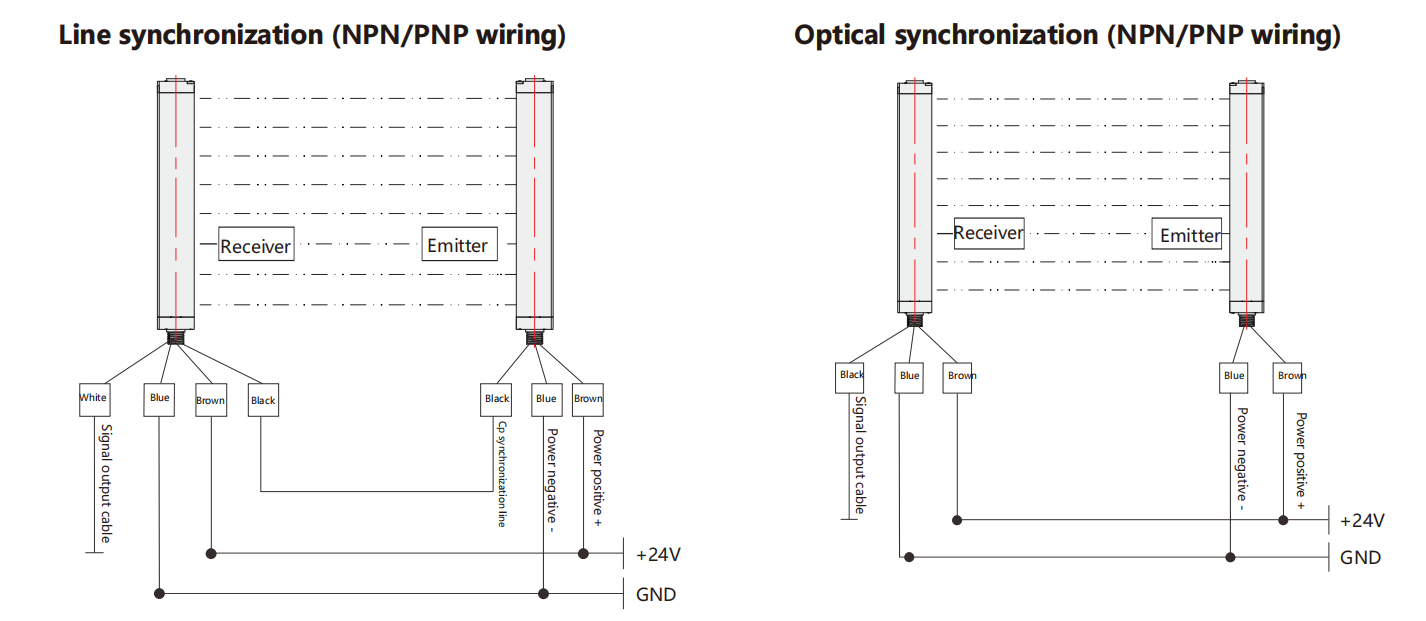

接线图
