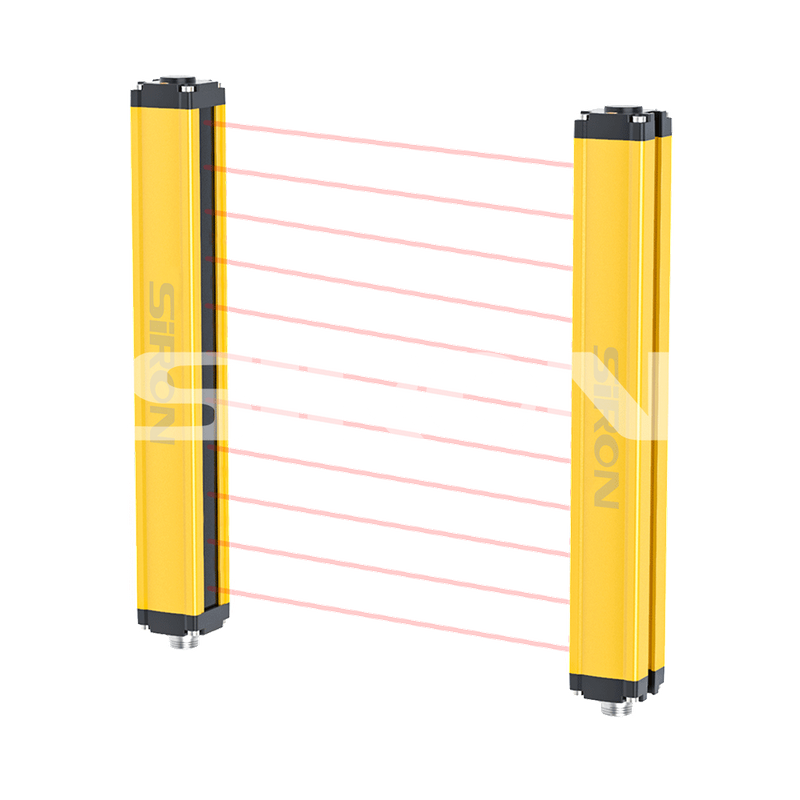

SiRON K033A 小光幕

关于选拔

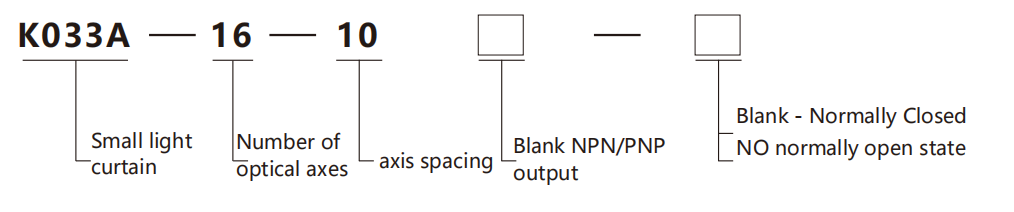

选型举例：

K033A-16-10代表K033A系列。光轴数量为16，光轴间距为10mm。 NPN/PNP 输出为常闭。

K033A-16-10-NO代表K033A系列，在光轴，NPN/PNP输出之间具有16个光轴和10 mm的间距，通常打开。

笔记：

1、防护距离可定制至6m，型号示例如下：

K033A-16-10（D6）代表K033A系列。光轴数量为16，光轴间距为10mm。 NPN输出常闭，保护距离6m。

规格

姓名	小灯幕
外貌
横 截面区域	30×30mm
频道数量	单个通道
光轴的数量	4、6、8、10axi……
保护高度	保护高度h =（n-1）*光轴间距，n是光轴的数量
保护距离*	0.2至250万（可自定义为6m）
光轴间距	10mm/20mm/40mm
解决	15mm/25mm/45mm
Nfrared波长	940nm
力量	≤15W
电源	DC12〜24V
输出电流	≤100mA
输出方法	NPN/PNP
响应时间	4〜18ms
扫描时间	<18ms
同步性	摄影
保护课	IP54
工作温度	-10〜+55℃
环境温度	-20〜+70℃
相对湿度	15％〜85％
冲击阻力	10g/20ms

例子



汽车传感检测冲压                                                    设备  运行保护检查

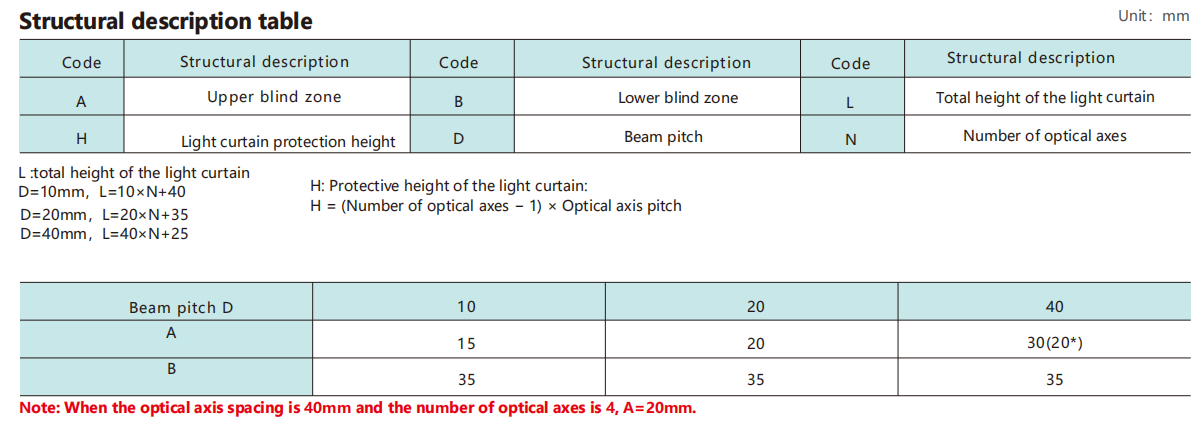

光轴间距示意图

选型清单

光轴间距10mm（保护距离：0.2~2.5m；可定制 6m）

光轴间距	10mm
光轴数	8轴	12轴		16轴		20轴		24轴		28轴		32轴		36轴		40轴		44轴		48轴		52轴		56轴
防护高度(mm)	70	110		150		190		230		270		310		350		390		430		470		510		550
光幕高度(mm)	120	160		200		240		280		320		360		400		440		480		520		560		600

光轴间距	10mm
光轴数	60轴	64轴		68轴		72轴		76轴		80轴		84轴		88轴		92轴		96轴		100轴		104轴		108轴
防护高度(mm)	590	630		670		710		750		790		830		870		910		950		990		1030		1070
光幕高度(mm)	640	680		720		760		800		840		880		920		960		1000		1040		1080		1120

光轴间距20mm（防护距离0.2～2.5m；可定制 6m）

光轴间距	20mm
光轴数	4轴	6轴	8轴		10轴		1 2 轴		1 4 轴		16轴		18轴		2 0 轴		22轴		24轴		26轴		2 8轴	30轴
防护高度(mm)	60	100	140		180		220		260		300		340		380		420		460		500		540	580
光幕高度(mm)	115	155	195		235		275		315		355		395		435		475		515		555		595	635

光轴  间距	20mm
光轴数	32轴	34轴		36轴		38轴		40轴		42轴		44轴		46轴		48轴		50轴		52轴		54轴	56轴
防护高度(mm)	620	660		700		740		780		820		860		900		940		980		1020		1060	1100
光幕高度(mm)	675	715		755		795		835		875		915		955		995		1035		1075		1115	1155

光轴间距40mm（防护距离0.2~2.5m，可定制6m）

光轴间距	40mm
光轴数	4轴		6轴		8轴		10轴		12轴		14轴		16轴		18轴		20轴		22轴		24轴		26轴
防护   高度(mm)	120		200		280		360		440		520		600		680		760		840		920		1000
光幕高度(mm)	175		265		345		425		505		585		665		745		825		905		985		1065

光轴间距	40mm
光轴数	28轴		30轴		32轴		34轴		36轴		38轴		40轴		42轴		44轴		46轴		48轴
防护   高度(mm)	1080		1160		1240		1320		1400		1480		1560		1640		1720		1800		1880
光幕高度(mm)	1145		1225		1305		1385		1465		1545		1625		1705		1785		1865		1945

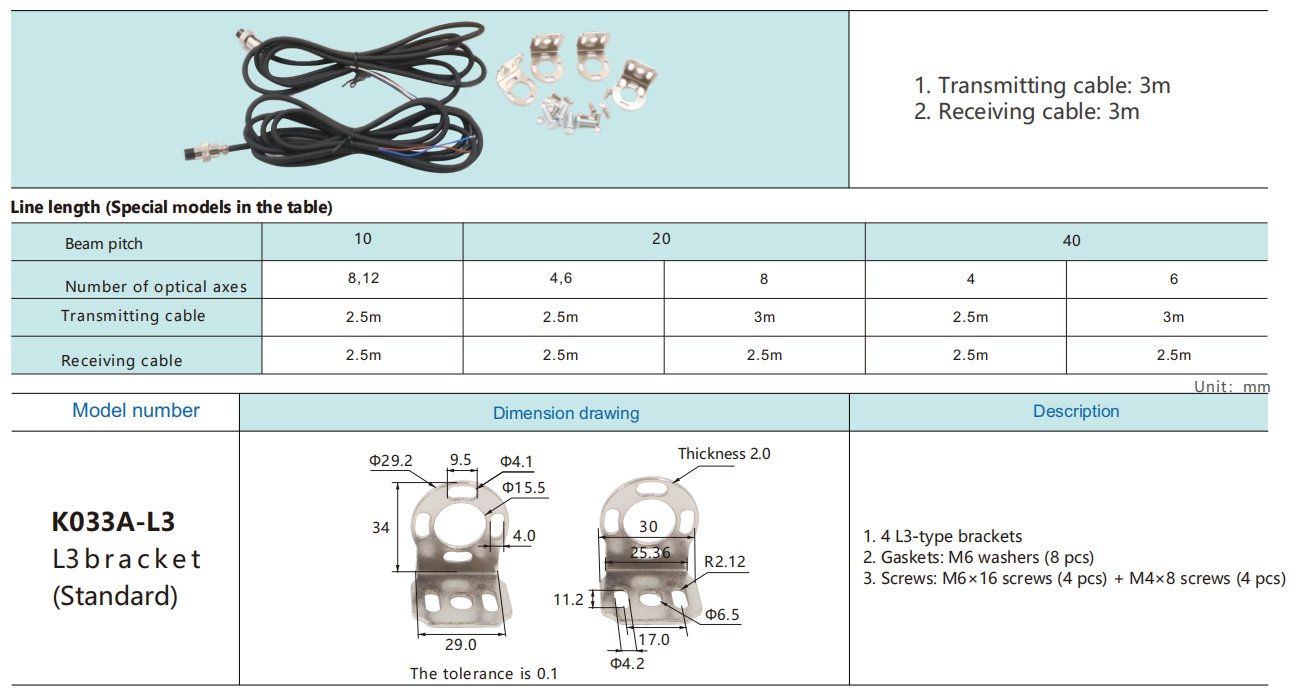

附件

安装说明

安装光幕时，请确保光幕与机器危险区域之间保持安全距离。  在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。

外型图

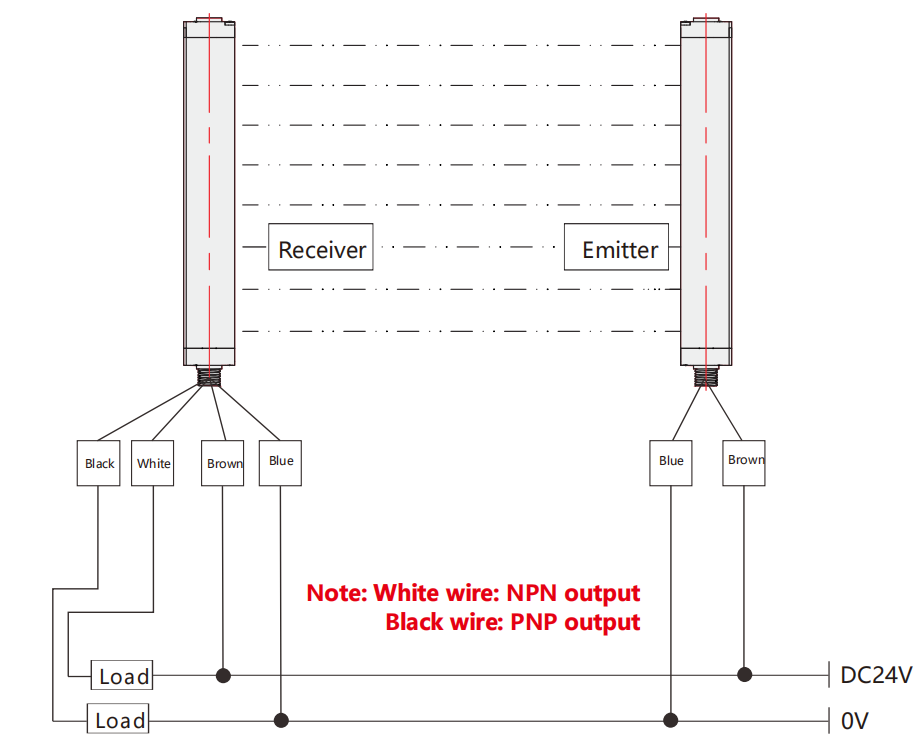

接线图
