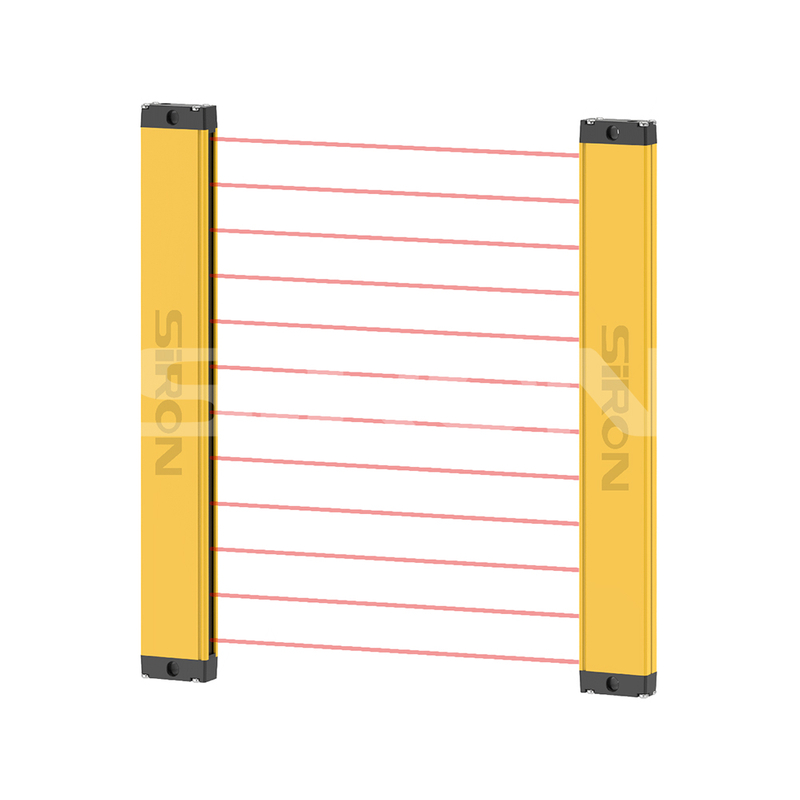

关于选择

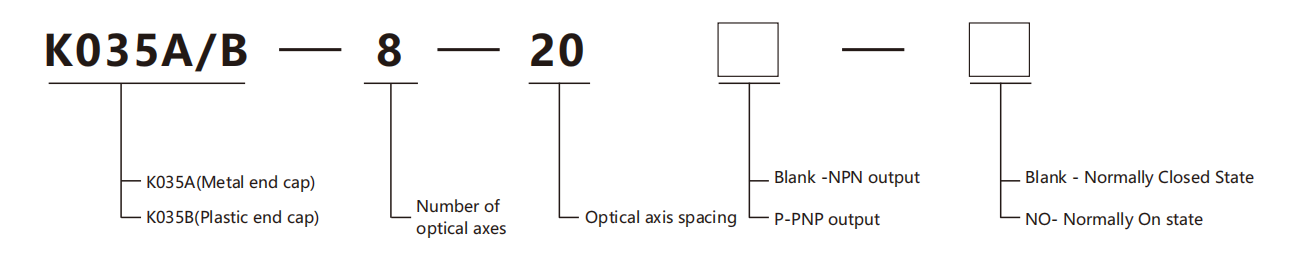

选型示例： K035A
K035A 8-20 - 表示 K035A, 系列光轴数 8 ，, 光轴间距 20mm ，NPN, 输出常闭 状态.
K035a -8-20p -n o表示 K035A 系列, thenu m beroftication 8 轴, 轴光轴间距为 20mm，PNP 输出, ，也不是m allyopenstate.
笔记：
防护距离可定制至4m，型号示例如下：
K035A-8-20(D4) K035A系列，光轴数量为8轴，光轴间距 20mm，NPN输出，常闭状态，保护距离4m。
规格
| 姓名 | 超薄灯罩（侧检测） | ||||||
| 外貌 |  K035B  | ||||||
| 横截面区域 | 39×15mm | 保护电路 | 电源 过电压保护，反极性 保护 Ánd 输出 过电流 保护 | ||||
| 频道数量 | 单个通道 | 响应时间 | 响应时间=（n*0.1ms）+0.4ms（n是光AX的数量 | ||||
| 光轴编号 | 10mm间距：8、12、16 ---- 16轴 | 工作温度 | -10〜55℃（无凝结） | ||||
| 20mm间距：4、6、8 ---- 58轴 | 存储 环境 温度 | -30〜70℃（无凝结） | |||||
| 40mm间距：4、6、8 ---- 28轴 | 工作 环境 湿度 | 当温度为20°C时， 空气的相对湿度<85％ | |||||
| 保护高度 | 保护高度h =（n-1）*光轴 间距， n是光轴的数量 | 反灯干扰 | 10000LUX（发病角> 5°） | ||||
| 保护距离 | 0.1〜2m（可自定义为4m） | 浅窗帘形式 | 相对表达 | ||||
| 光轴间距 | 10/20/40mm | 同步 | 线同步 | ||||
| 解决 | 15/25/45mm | 外壳材料 | 铝合金 | ||||
| 工作能力 | DC10 ～30V | 外壳等级 | IP54 | ||||
| 力量 | <5W | 安全输出（OSSD） | NPN/PNP晶体管输出，200mA以下的负载电流， 低于IV以下的残留电压（ 电缆延长引起的电压下降除外），泄漏电流低于1mA | ||||
| 发射光源 | 940nm | ||||||

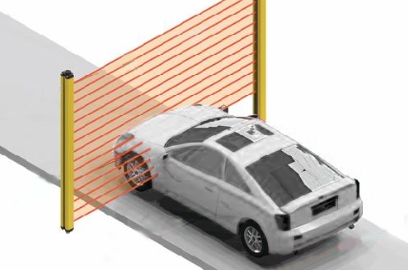

例子

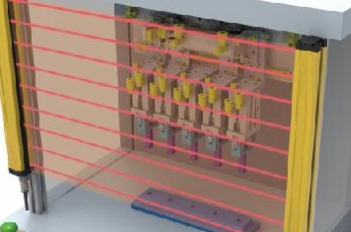

设备运行保护检测 冲压设备运行保护检查

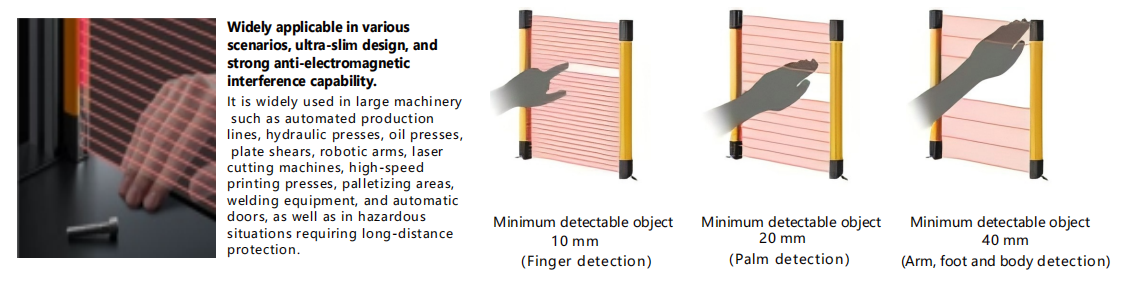

光轴间距示意图
选型清单
光轴间距10mm（防护距离0.1～2m，可定制至4m）
光轴间距 | 10mm | |||||||||||||||||||||||||||||
光轴数 | 8轴 | 12轴 | 16轴 | 20轴 | 24轴 | 28轴 | 32轴 | 36轴 | 40轴 | 44轴 | 48轴 | 52轴 | 56轴 | 60轴 | 64轴 | 68轴 | 72轴 | 76轴 | 80轴 | 84轴 | 88轴 | 92轴 | … | 116轴 | ||||||
防护高度(mm) | 70 | 110 | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | 710 | 750 | 790 | 830 | 870 | 910 | … | 1150 | ||||||
光幕高度(mm) | 104 | 144 | 184 | 224 | 264 | 304 | 344 | 384 | 424 | 464 | 504 | 544 | 584 | 624 | 664 | 704 | 744 | 784 | 824 | 864 | 904 | 944 | … | 1184 | ||||||
光轴间距20mm（防护距离0.1~2m，可定制至4m）
光轴间距 | 20mm | |||||||||||||||||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | … | 58轴 | ||||||
防护高度(mm) | 60 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 | 620 | 660 | 700 | 740 | 780 | 820 | 860 | 900 | … | 1140 | ||||||
光幕高度(mm) | 104 | 144 | 184 | 224 | 264 | 304 | 344 | 384 | 424 | 464 | 504 | 544 | 584 | 624 | 664 | 704 | 744 | 784 | 824 | 864 | 904 | 944 | … | 1184 | ||||||
光轴间距40mm（防护距离：0.1~2m，可定制至4m）
光轴间距 | 40mm | |||||||||||||||||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | |||||||||||||||||
防护高度(mm) | 120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | 1000 | 1080 | |||||||||||||||||
光幕高度(mm) | 164 | 244 | 324 | 404 | 484 | 564 | 644 | 724 | 804 | 884 | 964 | 1044 | 1124 | |||||||||||||||||

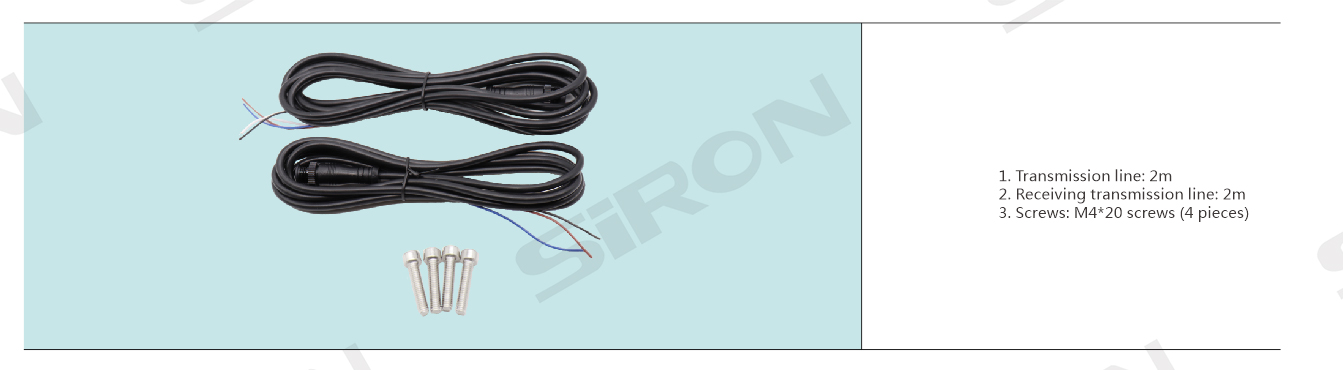

附件
安装说明
安装光幕时，请确保光幕与机器危险区域之间保持安全距离。 在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。
正确计算安全距离，保持检测区域与机器危险部位之间的最小安全距离。
安全距离是指光幕的检测平面与机器的切削刃或危险部件之间的最小距离。

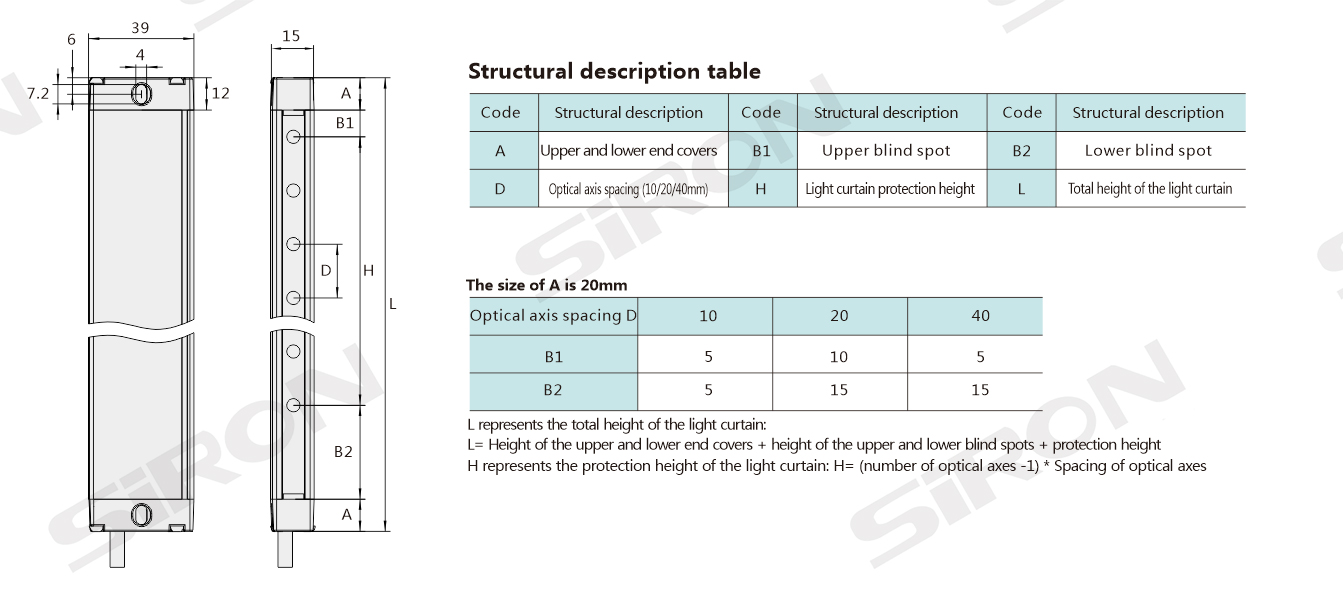

方面

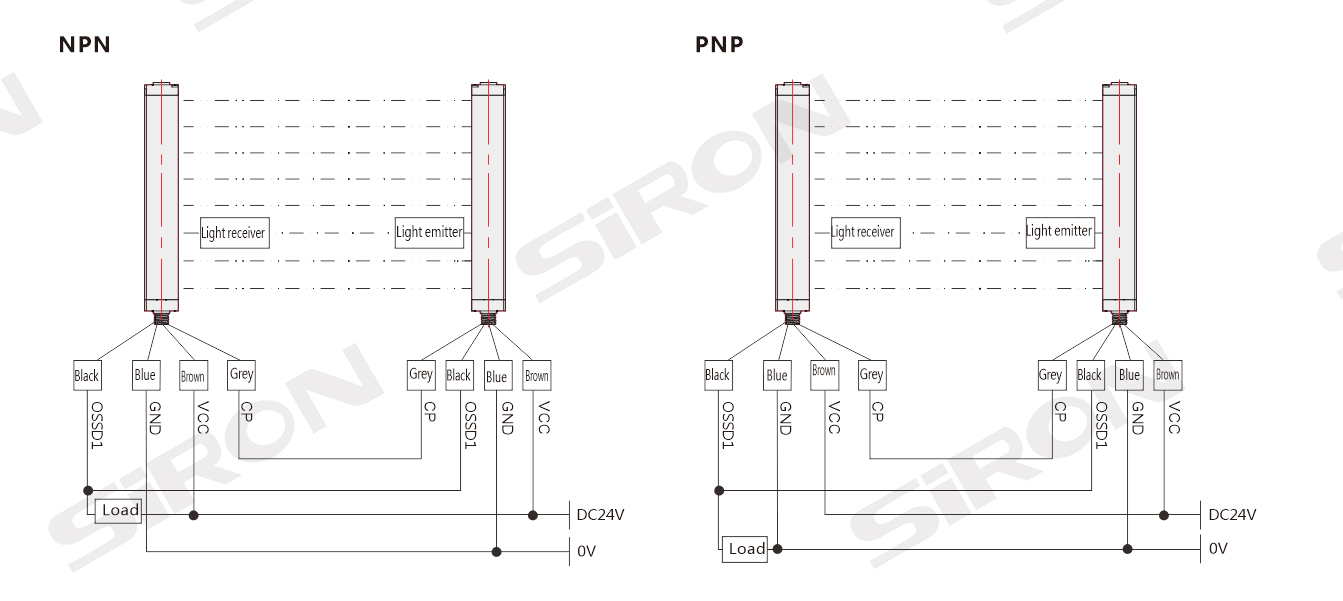

接线图
