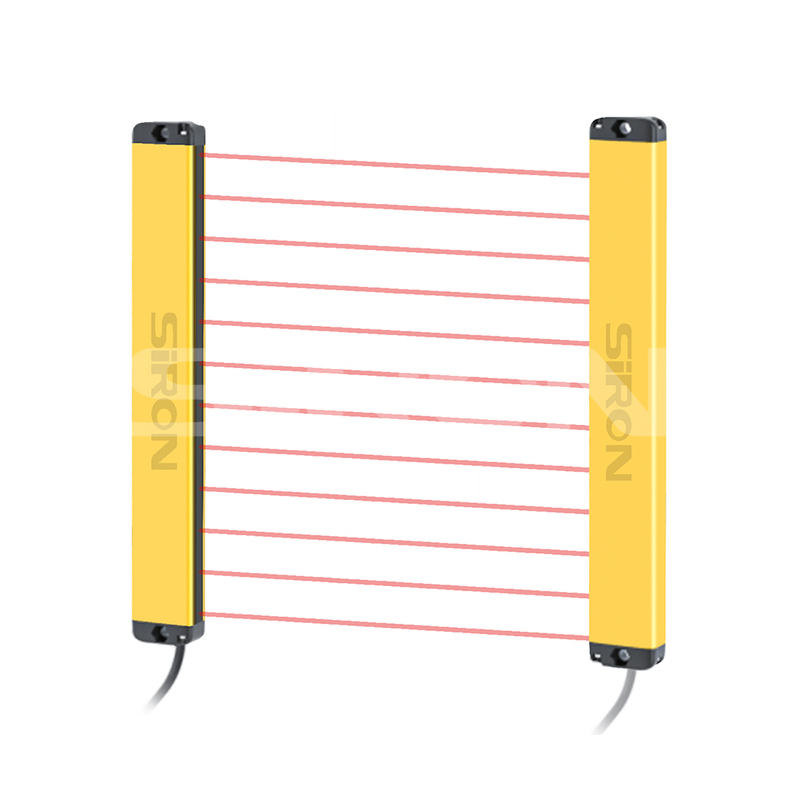

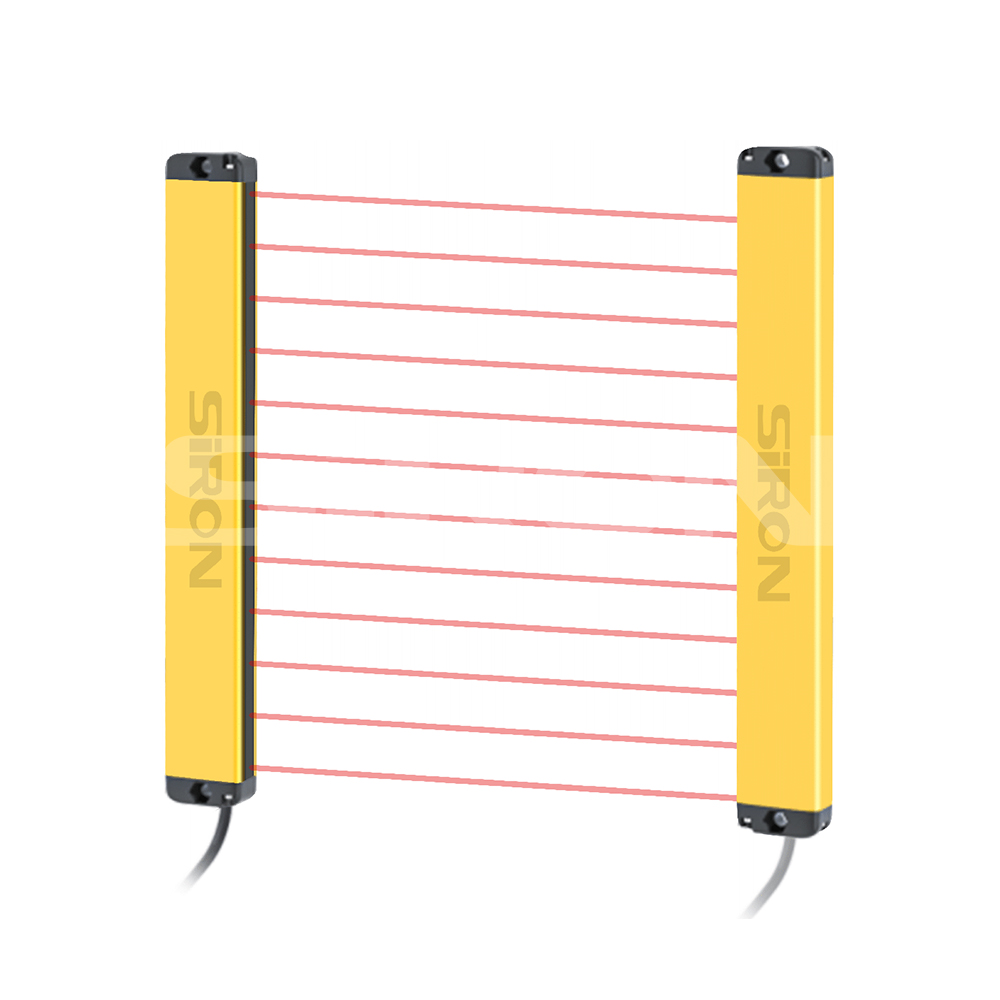

Siron K035系列超薄灯窗帘侧检测

关于选择

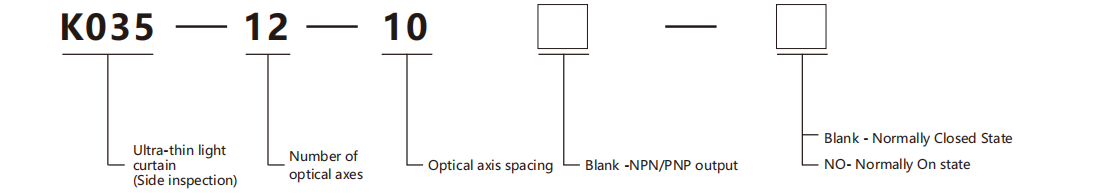

选择示例：K035-12-10表示K035系列，光轴的数量为12个轴，光轴                                                      间距为10mm，NPN/PNP输出，通常闭合状态。

                                      K035-12-10-NO表示K035系列，光轴的数量为12个轴，光轴                                               间距为10mm，NPN/PNP输出，通常是打开状态。

规格

姓名	超薄灯幕（侧检测）
外貌
横截面区域	29×14mm	输出电流	≤100mA
频道数量	单个通道	输出方法	NPN/PNP
光轴的数量	4、6、8、10……	响应时间	4〜18ms
保护高度	保护高度h =（n-1）*光轴间距，n是 光轴的数量	扫描时间	<18ms
保护距离*	轴号0.2 ～2.5m	同步性	摄影
光轴间距	10mm/20mm/40mm	保护课	IP54
解决	15mm/25mm/45mm	工作温度	-10〜+55℃
红外波长	940nm	环境温度	-20～+70℃
力量	≤15W	相对湿度	15％〜85％
电源	DC12〜24V	冲击阻力	10g/20ms



例子

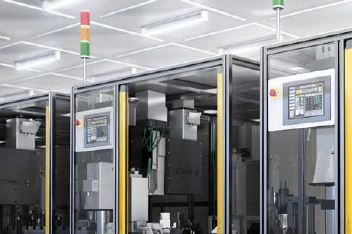

在压铸机上的应用                                               在压铸机上的应用

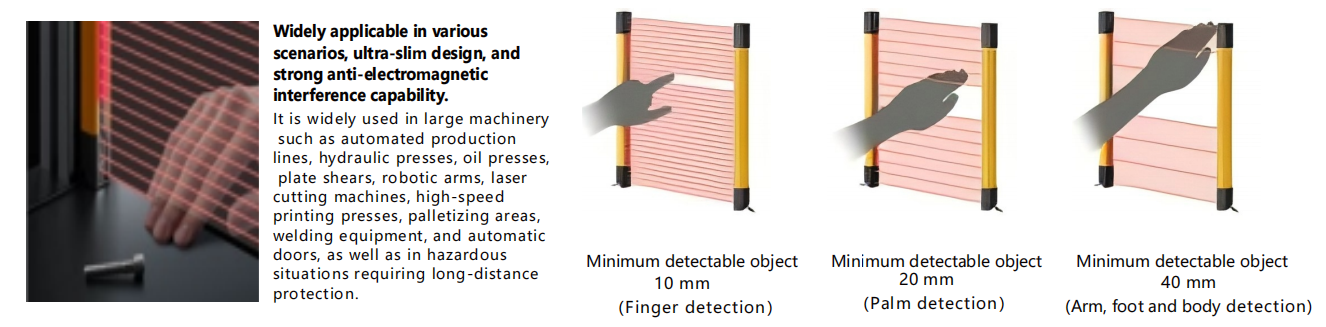

光轴间距示意图

选型清单

光轴间距10mm（保护距离：0.2～2.5m）

光轴间距	10mm
光轴数	8轴		12轴			16轴			20轴			24轴			28轴			32轴			36轴	40轴			44轴			48轴			52轴			56轴			60轴			64轴
防护高度(mm)	70		110			150			190			230			270			310			350	390			430			470			510			550			590			630
光幕高度(mm)	110		150			190			230			270			310			350			390	430			470			510			550			590			630			670

光轴间距20mm（保护距离：0.2～2.5m）

光轴间距	20mm
光轴数	4轴	6轴		8轴			10轴			12轴		14轴		16轴			18轴			20轴	22轴	24轴	26轴			28轴			30轴		32轴		34轴			36轴			38轴		40轴
防护高度(mm)	60	100		140			180			220		260		300			340			380	420	460	500			540			580		620		660			700			740		780
光幕高度(mm)	110	150		190			230			270		310		350			390			430	470	510	550			590			630		670		710			750			790		830

光轴间距40mm（保护距离：0.2～2.5m）

光轴间距	40mm
光轴数量	4轴	6轴			8轴			10轴			12轴		14轴			16轴			18轴		20轴	22轴		24轴			26轴			28轴		30轴			32轴			34轴		36轴
防护高度(mm)	120	200			280			360			440		520			600			680		760	840		920			1000			1080		1160			1240			1320		1400
光幕高度(mm)	170	260			340			420			500		580			660			740		820	900		980			1060			1140		1220			1300			1380		1460

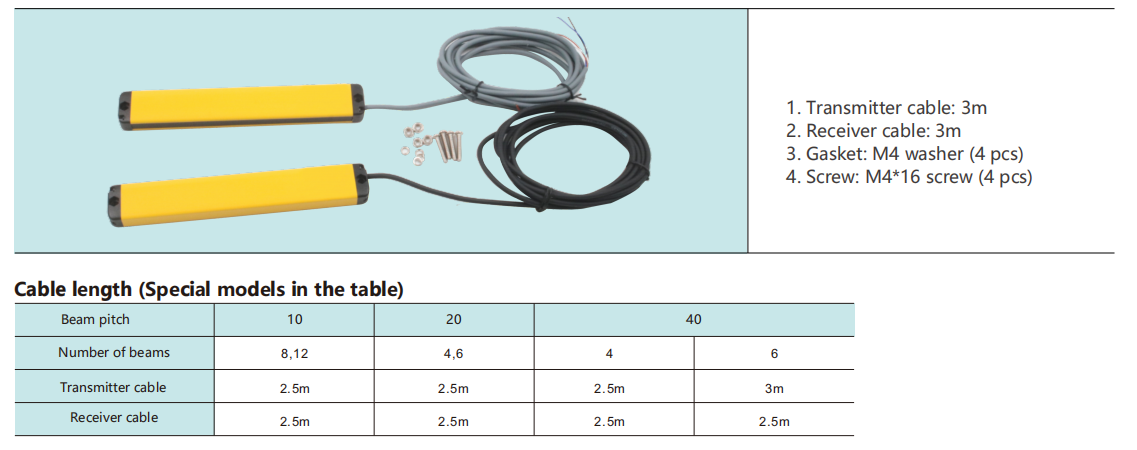

附件

安装说明

安装光幕时，请确保光幕与机器危险区域之间保持安全距离。  在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。

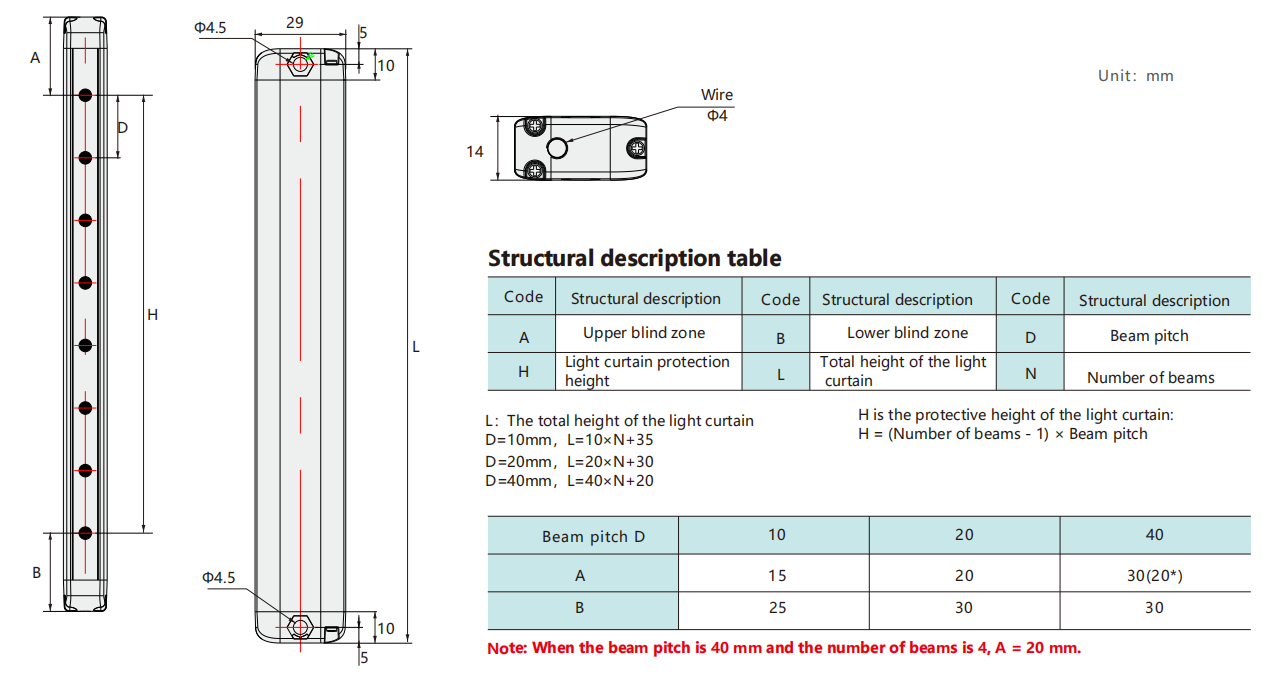

外部图

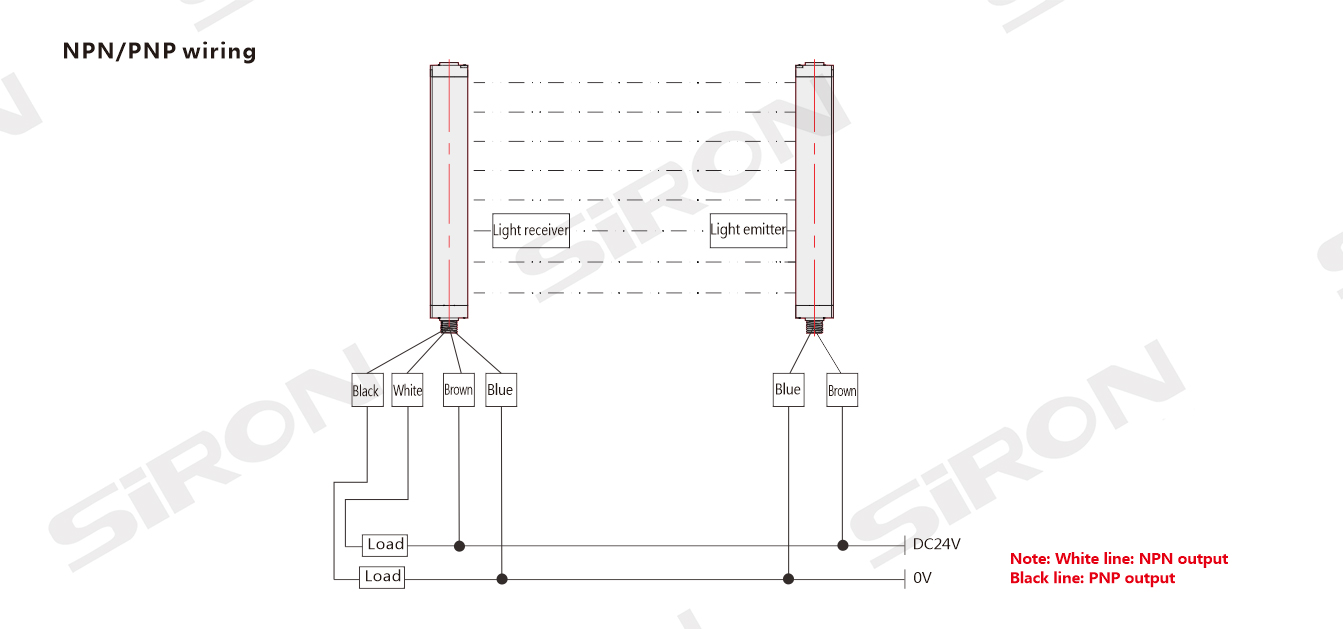

接线图
