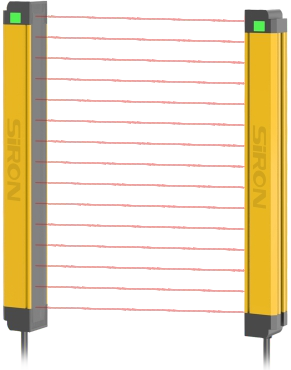

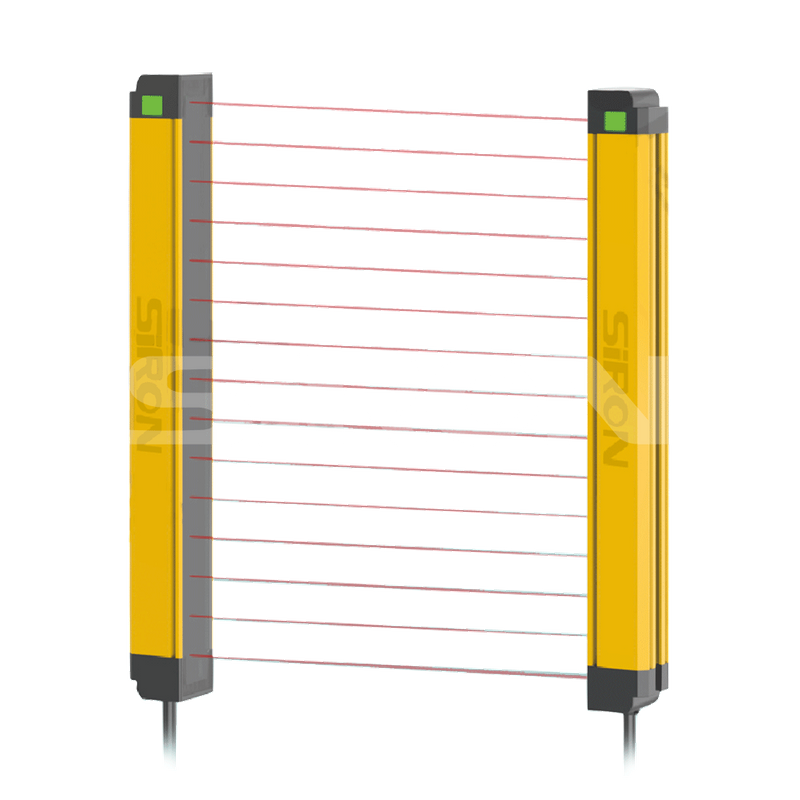

SiRON K037D 系列光幕 SIL4

关于选择

类型分析

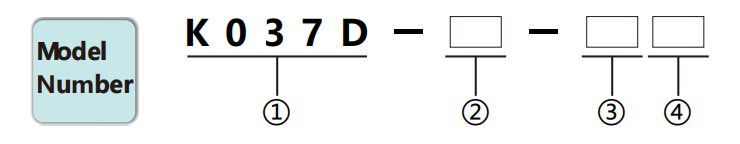

①	光幕(SIL4)系列	K037D
②	光轴数	15:15轴 23:23轴 31:31轴  其他轴号请参考选型表
③	光轴间距	7.5:7.5毫米                   15:15毫米               30:30毫米
④	输出模式	空白：NPN         输出         P：PNP         输出

选型示例：K037D-15-7.5代表K037D系列，15个光轴，7.5mm光轴间距，NPN输出。注：1、防护距离可定制最大10m。示例如下：

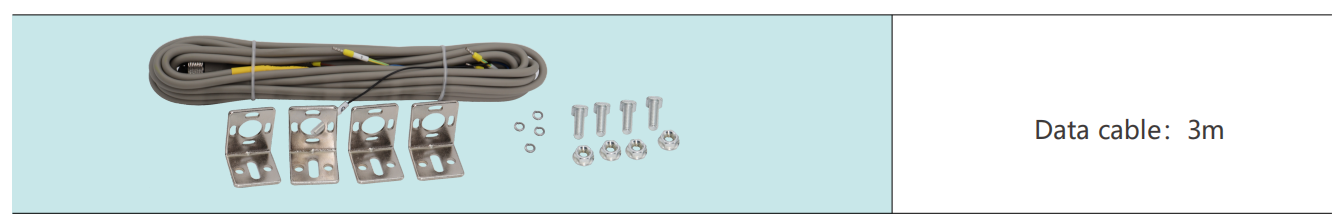

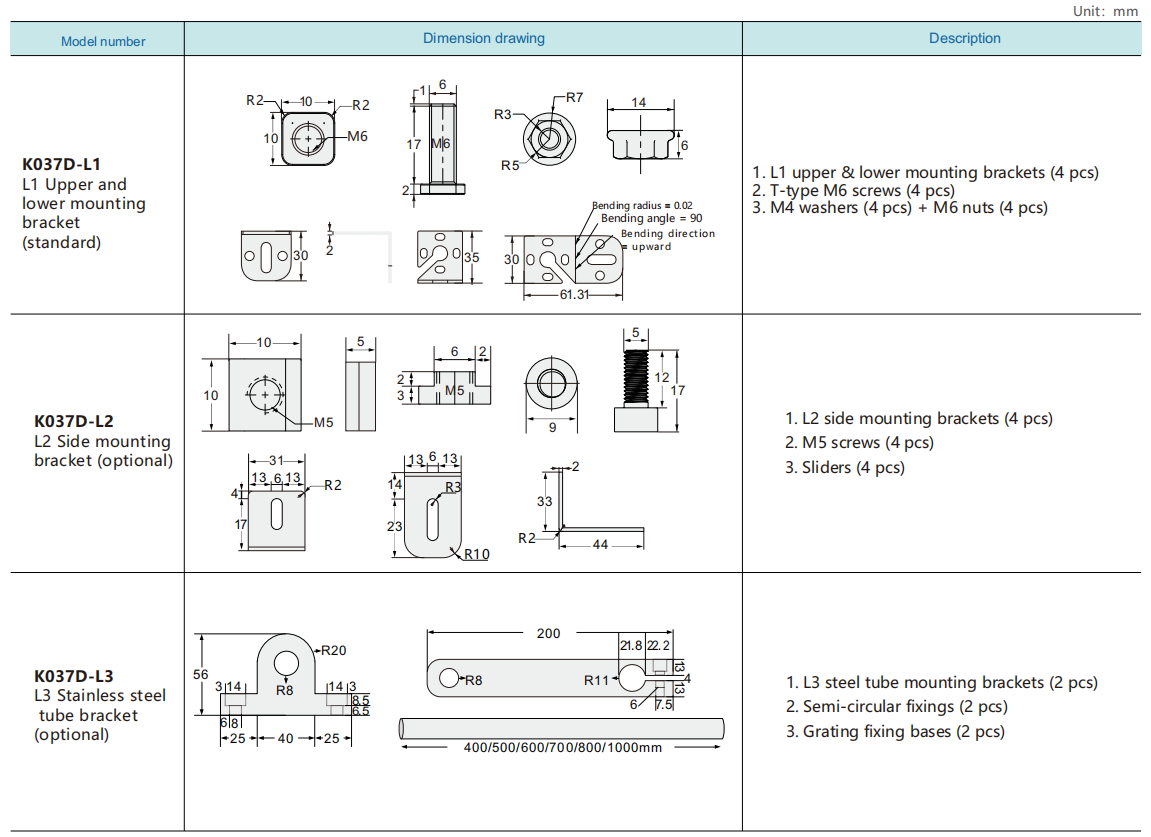

K037D-15-7.5P(D10)代表K037D系列，15个光轴，7.5mm光轴间距，PNP输出，保护距离10m。仅30光轴及以下型号可定制至10m。 72光轴及以下型号可定制至6m。 2. 单独订购支架时，请使用以下型号：K037D-L1、K037D-L2、K037D-L3。

规格

姓名	光幕(SIL4)

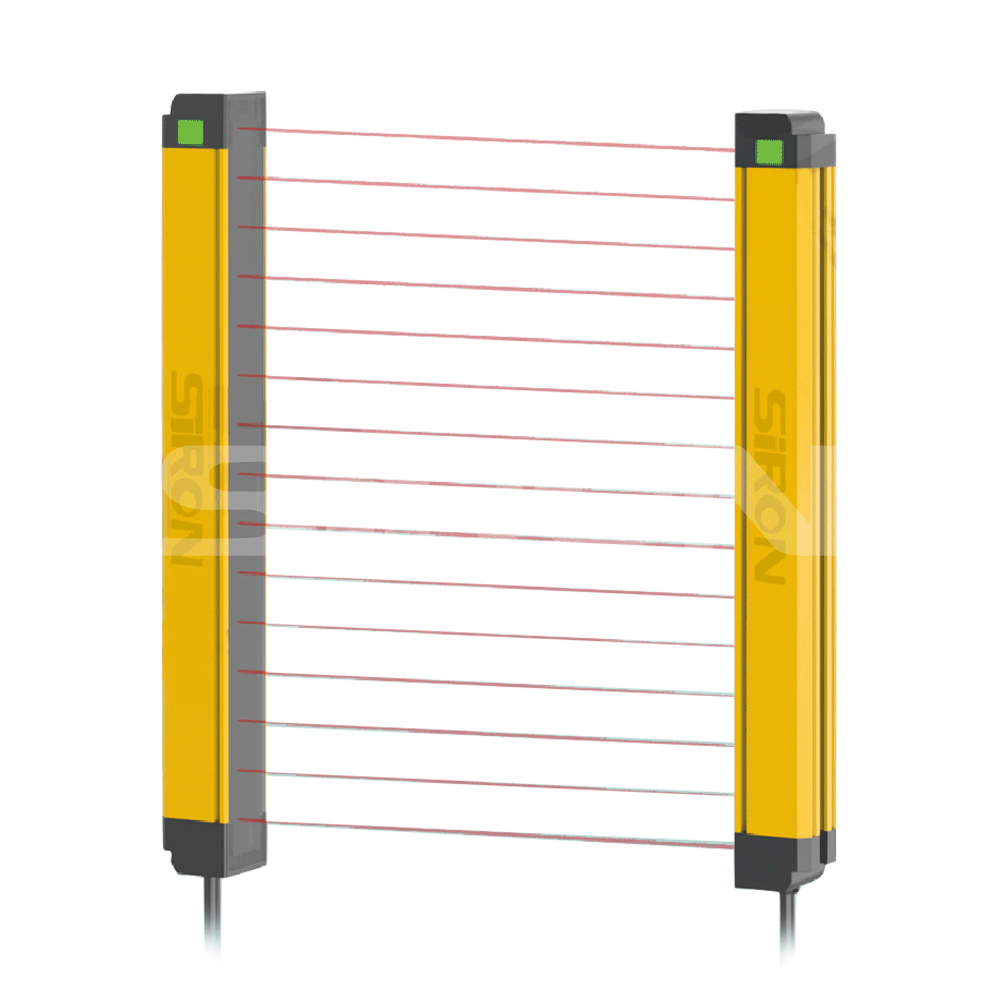

外貌
光轴间距	7.5mm	15mm	30mm
检查准确性	14mm	21mm	36毫米
光轴的数量	15、23...319	15、23..319	15、23...319
通道数	双通道
保护高度	光轴间距×（光束数-1）
保护距离*	0.3~3m（最长可定制10m）
安全等级	PLe（EN ISO 13849）
响应时间	≤20ms
对光线干扰的抵抗力	10000Lux(入射角≥5°)
跨区域	30mm x30mmx L(L = 发射器/接收器长度)
保护课	IP65
控制器	QCA       QCA2
电源电压	DC12/24VAC110-220V（继电器输出）
消耗电源	≤200mA
输出	NPN/PNP型，灌电流500mA，电压1.5V以下，极性，短路和过载保护
输出状态	ON（接收指示灯：绿色）
指示灯	发射器：电源指示灯（红色）；接收器：输出指示灯 – 光接收（绿色）、光阻挡（红色）
平均危险故障间隔时间/MTTF	99a
连接方法	带专用电缆的圆形航空连接器，发射器 9 针，接收器 9 针
外壳材料	铝合金;端盖：ABS 增强尼龙
耐光环境	白炽灯：接收面照度3000Lx；阳光：接收面照度10000 Lx
工作温度	-10℃〜+55℃
环境湿度	20℃，相对湿度≤85%
环境湿度	贯穿束类型
环境湿度	线同步

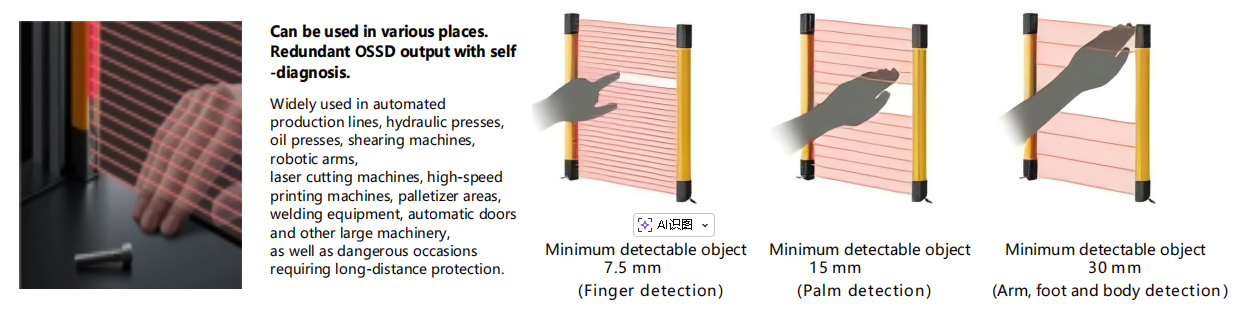

例子​

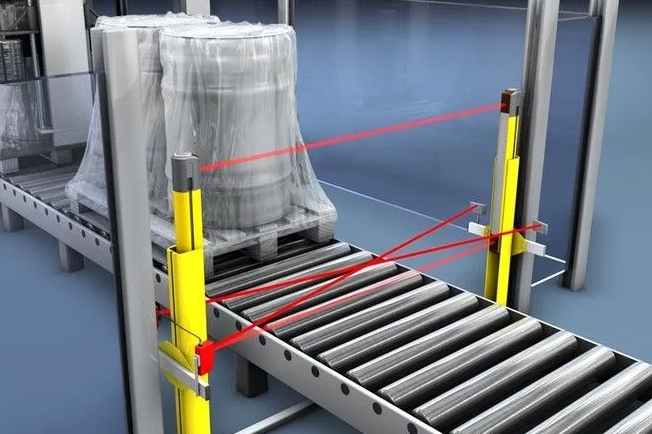

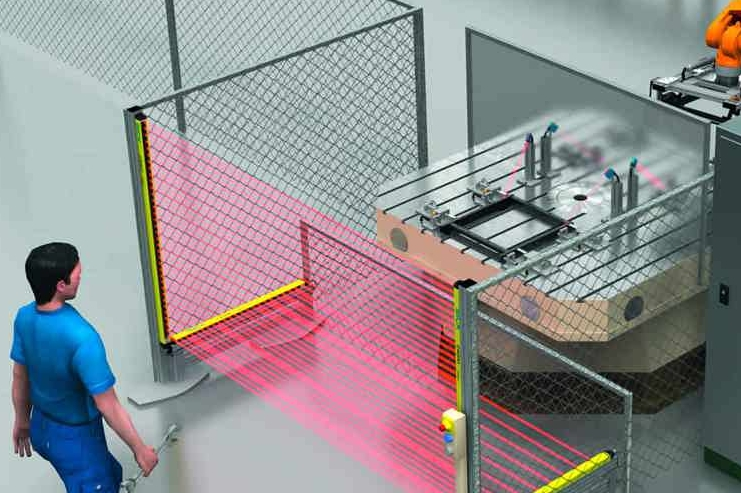

设备运行保护检测                                  机械设备检查

光轴间距示意图

选型清单

光轴间距7.5mm（保护距离：0.3-3米，可定制至10米）

光轴间距	7.5mm
光轴数	15轴	23轴	31轴	39轴	47轴	55轴	63轴	71轴	79轴	87轴	95轴	103轴	111轴	119轴	127轴	135轴	143轴	151轴
防护高度(mm)	105	165	225	285	345	405	465	525	585	645	705	765	825	885	945	1005	1065	1125
光幕高度(mm)	138.2	198.2	258.2	318.2	378.2	438.2	498.2	558.2	618.2	678.2	738.2	798.2	858.2	918.2	978.2	1038.2	1098.2	1158.2

光轴间距	7.5mm
光轴数	159轴	167轴	175轴	183轴	191轴	199轴	207轴	215轴	223轴	231轴	239轴	247轴	255轴	263轴	271轴	279轴	…	319轴
防护高度(mm)	1185	1245	1305	1365	1425	1485	1545	1605	1665	1725	1785	1845	1905	1965	2025	2085	…	2385
光幕高度(mm)	1218.2	1278.2	1338.2	1398.2	1458.2	1518.2	1578.2	1638.2	1698.2	1758.2	1818.2	1878.2	1938.2	1998.2	2058.2	2178.2	…	2418.2

光轴间距15mm（保护距离：0.3-3米，可定制至10米）

光轴间距	15mm
光轴数	8轴	12轴	16轴	20轴	24轴	28轴	32轴	36轴	40轴	44轴	48轴	52轴	56轴	60轴	64轴	68轴	72轴	76轴
防护高度(mm)	105	165	225	285	345	405	465	525	585	645	705	765	825	885	945	1005	1065	1125
光幕高度(mm)	138.2	198.2	258.2	318.2	378.2	438.2	498.2	558.2	618.2	678.2	738.2	798.2	858.2	918.2	978.2	1038.2	1098.2	1158.2

光轴间距	15mm
光轴数	80轴	84轴	88轴	92轴	96轴	100轴	104轴	108轴	112轴	116轴	120轴	124轴	128轴	132轴	136轴	140轴	…	200轴
防护高度(mm)	1185	1245	1305	1365	1425	1485	1545	1605	1665	1725	1785	1845	1905	1965	2025	2085	…	2985
光幕高度(mm)	1218.2	1278.2	1338.2	1398.2	1458.2	1518.2	1578.2	1638.2	1698.2	1758.2	1818.2	1878.2	1938.2	1998.2	2058.2	2118.2	…	3018.2

光轴间距30mm（防护距离：0.3-3米，可定制至10米）

光轴间距	30mm
光轴数	4轴	8轴	12轴	16轴	20轴	24轴	28轴	32轴	36轴	40轴	44轴	48轴	52轴	56轴	60轴	64轴	68轴	72轴
防护高度(mm)	90	210	330	450	570	690	810	930	1050	1170	1290	1410	1530	1650	1770	1890	2010	2130
光幕高度(mm)	138.2	258.2	378.2	498.2	618.2	738.2	858.2	978.2	1098.2	1218.2	1338.2	1458.2	1578.2	1698.2	1818.2	1938.2	2058.2	2178.2

光轴间距	30mm
光轴数	76轴	80轴	84轴	88轴	92轴	96轴	100轴	104轴	108轴	112轴	116轴	120轴	124轴	128轴	132轴	136轴	…	200轴
防护高度(mm)	2250	2370	2490	2610	2730	2850	2970	3090	3210	3330	3450	3570	3690	3810	3930	4050	…	5970
光幕高度(mm)	2298.2	2418.2	2538.2	2658.2	2778.2	2898.2	3018.2	3138.8	3258.2	3378.2	3498.2	3618.2	3738.2	3858.2	3978.2	4098.2	…	6018.2

注：仅30光轴以下型号可定制为10m， 72光轴以下型号可定制为6m。

附件

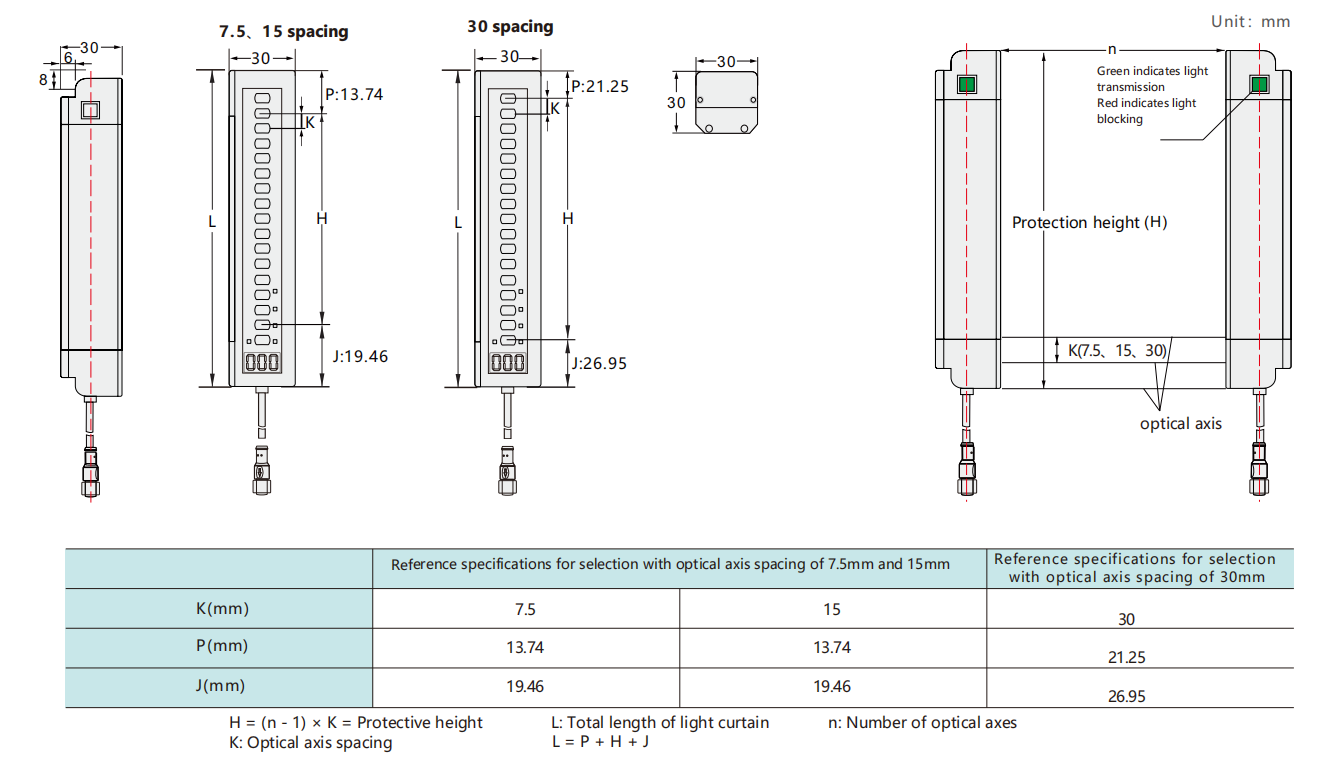

外部图

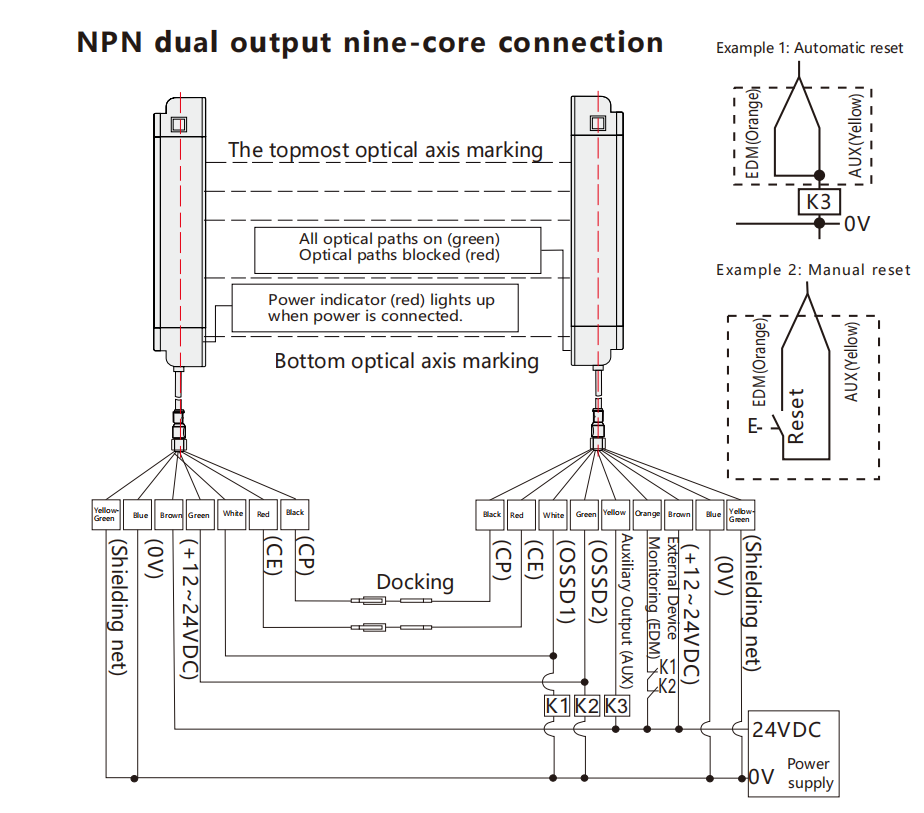

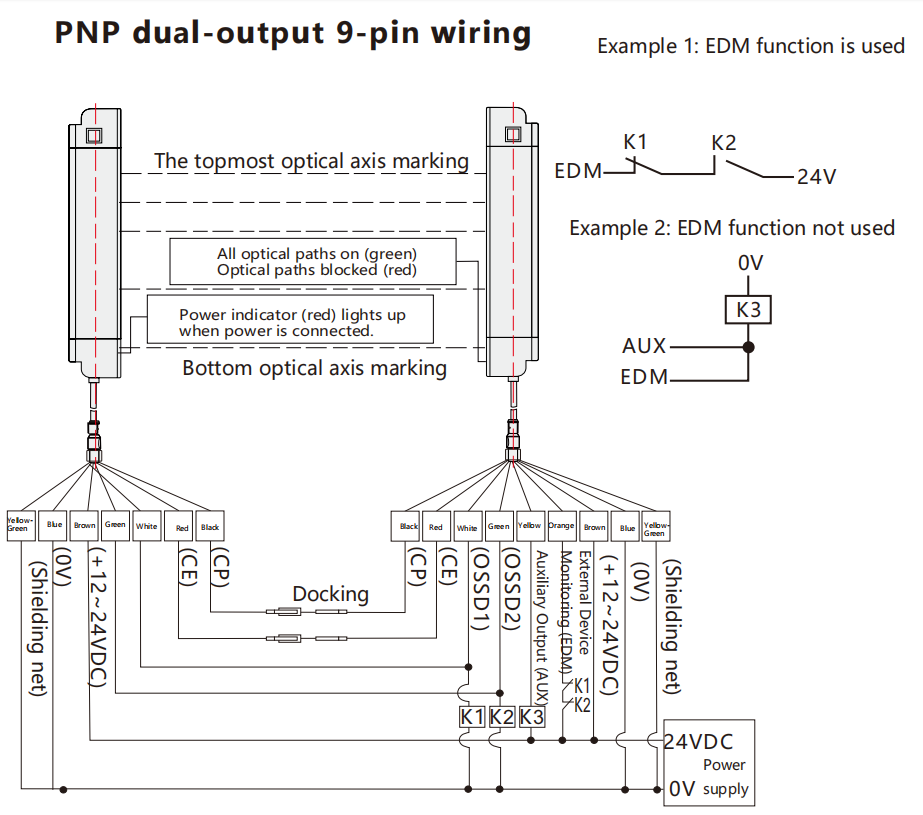

接线图
