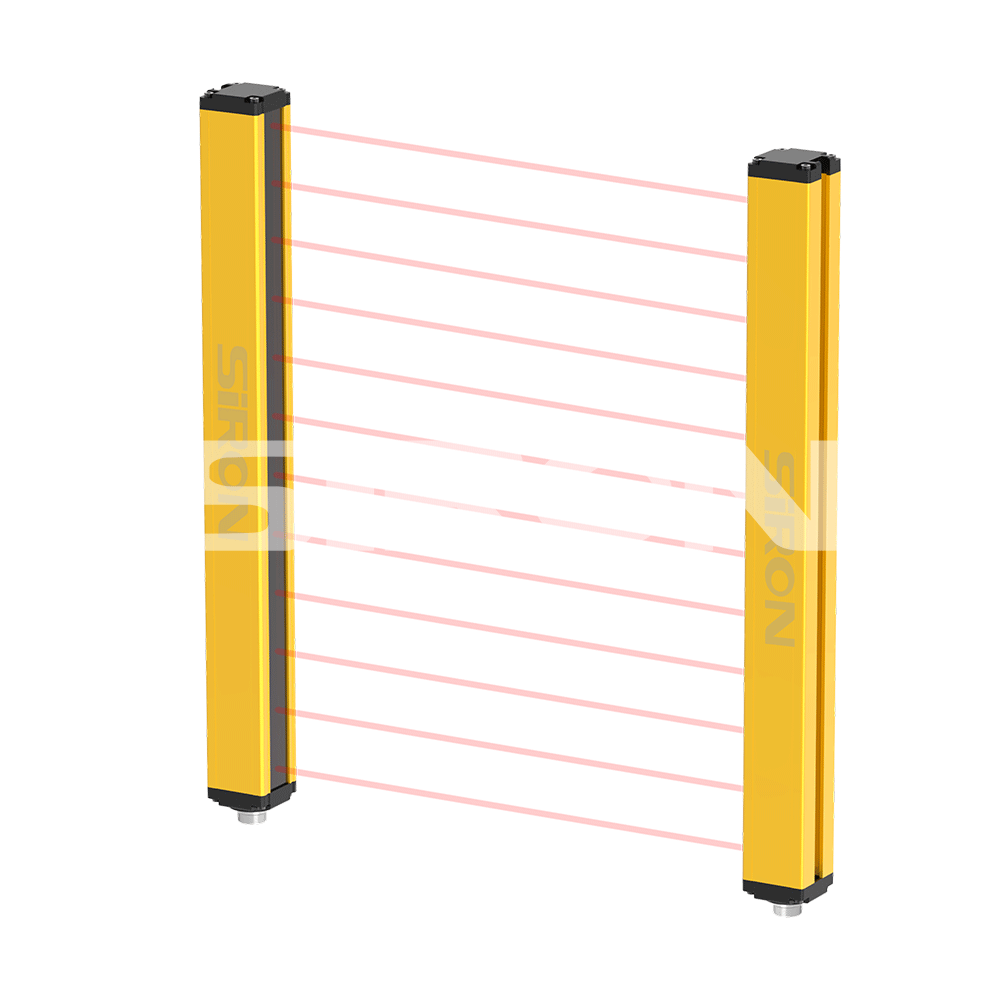

关于选择

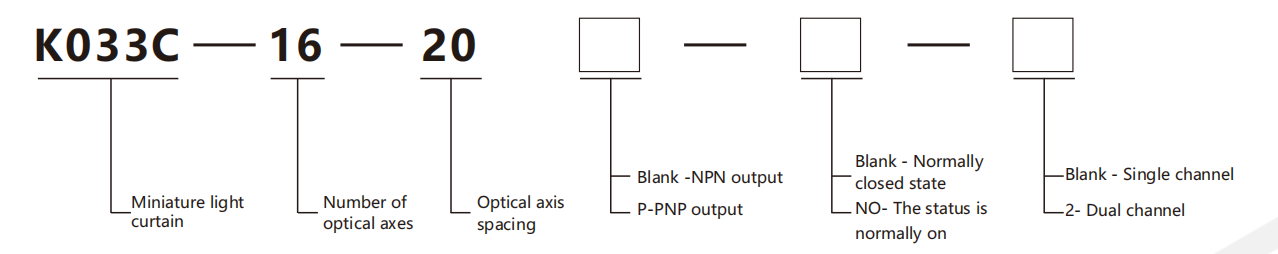

选型示例：
K033C-16-20表示K033C系列，光轴数16轴， 光轴间距20mm，NPN输出，常闭状态，单通道。
K033c-16-20p-no-2表示K033C系列，光轴数16轴，光轴间距20mm，PNP输出，常开，双通道。
笔记：
1、 防护距离可定制至30m（光轴间距10/20/40/60mm），型号示例如下 ：
K033C-16-20(D10) K033C系列，光轴数量为16轴，光轴间距20mm，NPN输出，常闭状态，保护距离10m。
2、单独订购支架时，订购型号为：K033C-L1、K033C-L2。

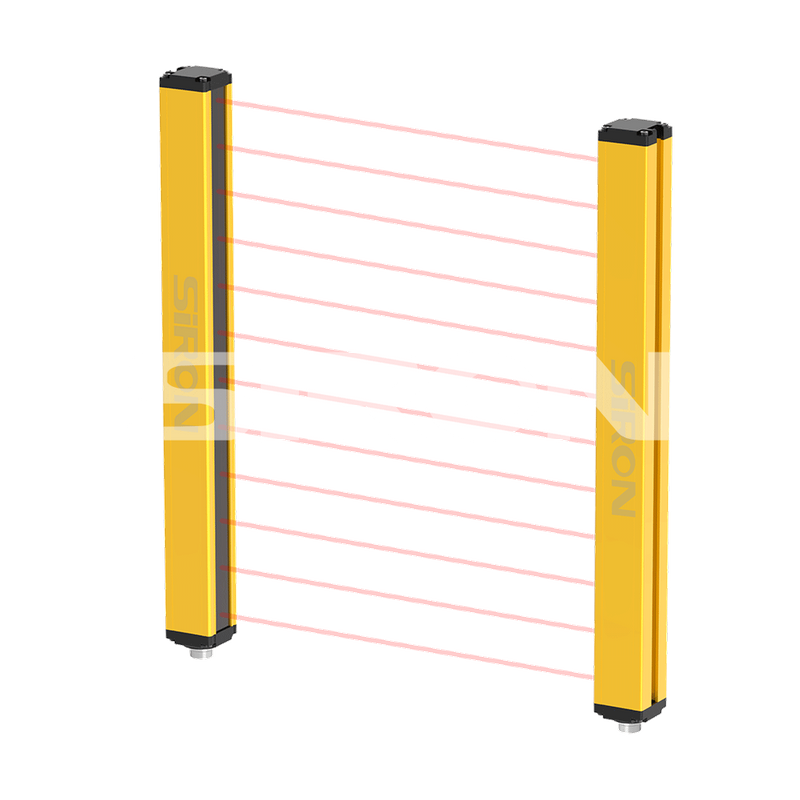

规格
| 姓名 | 小窗帘 | ||
| 外貌 |  | ||
| 横截面区域 | 35×35mm | 对绝缘的抵抗力 | ≥100MΩ |
| 频道数量 | 单个 通道，双 通道 | 响应时间 | 线路锁定 |
| 光轴的数量 | 4、6、8、10…… | 扫描时间 | IP65 |
| 保护高度 | 保护高度h =（n-1）*光轴间距，n是光轴的数量 | 同步性 | -10++55℃ |
| 保护距离* | 0.2 ～3M （间距 10/20/40/60mm 可以 定制 为 30m ） | 存储温度 | -40++70℃ |
| 光轴间距 | 5mm/10mm/20mm/40mm/60mm | 工作湿度 | 35％RH〜85％RH |
| 力量 | 3 ～8W | 对光线干扰的抵抗力 | 10000lux |
| 电源 | 24V±10％ | 保护电路 | 反向保护/输出短路保护 |
| 输出方法 | NPN/PNP | 浅窗帘形式 | 相对表达 |
| 响应时间 | ≤10ms | ||
例子

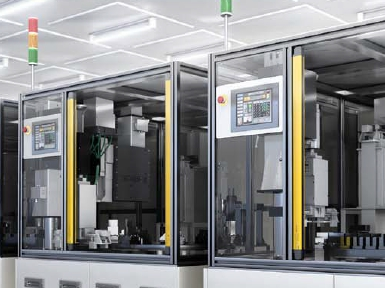

在压铸机上的应用 在压铸机上的应用

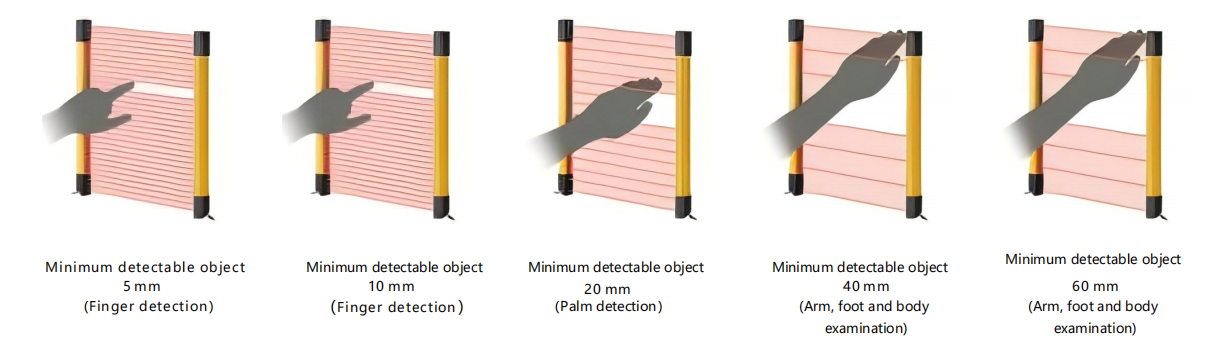

光轴间距示意图
选型清单
光轴 间距 5mm （保护 距离 ：0.2～3m）
光轴间距 | 5mm | |||||||||||||||||||||||||||||||
| 光轴数 | 8轴 | 16轴 | 24轴 | 32轴 | 40轴 | 48轴 | 56轴 | 64轴 | 72轴 | 80轴 | 88轴 | 96轴 | ||||||||||||||||||||
防护高度(mm) | 35 | 75 | 115 | 155 | 195 | 235 | 275 | 315 | 355 | 395 | 435 | 475 | ||||||||||||||||||||
光幕高度(mm) | 141 | 161 | 201 | 241 | 281 | 321 | 361 | 401 | 441 | 481 | 521 | 561 | ||||||||||||||||||||
光轴间距10mm（防护距离：0.2~3m；可定制至30m）
| 光轴间距 | 10mm | |||||||||||||||||||||||||||||||
| 光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | 32轴 | 34轴 | 36轴 | 38轴 | ||||||||||||||
防护高度(mm) | 30 | 50 | 70 | 90 | 110 | 130 | 150 | 170 | 190 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 370 | ||||||||||||||
光幕高度(mm) | 141 | 141 | 161 | 181 | 201 | 221 | 241 | 261 | 281 | 301 | 321 | 341 | 361 | 381 | 401 | 421 | 441 | 461 | ||||||||||||||
| 光轴间距 | 10mm | |||||||||||||||||||||||||||||||
| 光轴数 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 | 60轴 | 62轴 | 64轴 | 66轴 | 68轴 | 70轴 | 72轴 | |||||||||||||||
防护高度(mm) | 390 | 410 | 430 | 450 | 470 | 490 | 510 | 530 | 550 | 570 | 590 | 610 | 630 | 650 | 670 | 690 | 710 | |||||||||||||||
光幕高度(mm) | 481 | 501 | 521 | 541 | 561 | 581 | 601 | 621 | 641 | 661 | 681 | 701 | 721 | 741 | 761 | 781 | 801 | |||||||||||||||
光轴间距20mm（防护距离：0.2~3m；可定制至30m）
光轴间距 | 20mm | |||||||||||||||||||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | 32轴 | 34轴 | 36轴 | 38轴 | ||||||||||||||
防护高度(mm) | 60 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 | 620 | 660 | 700 | 740 | ||||||||||||||
光幕高度(mm) | 161 | 201 | 241 | 281 | 321 | 361 | 401 | 441 | 481 | 521 | 561 | 601 | 641 | 681 | 721 | 761 | 801 | 841 | ||||||||||||||
光轴间距 | 20mm | |||||||||||||||||||||||||||||||
| 光轴数 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 | 60轴 | 62轴 | 64轴 | 66轴 | 68轴 | 70轴 | 72轴 | |||||||||||||||
防护高度(mm) | 780 | 820 | 860 | 900 | 940 | 980 | 1020 | 1060 | 1100 | 1140 | 1180 | 1220 | 1260 | 1300 | 1340 | 1380 | 1420 | |||||||||||||||
光幕高度(mm) | 881 | 921 | 961 | 1001 | 1041 | 1081 | 1121 | 1161 | 1201 | 1241 | 1281 | 1321 | 1361 | 1401 | 1441 | 1481 | 1521 | |||||||||||||||
光轴间距40mm（防护距离：0.2~3m；可定制至30m）
光轴间距 | 40mm | |||||||||||||||||||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | ||||||||||||||||||||
防护高度(mm) | 120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | 1000 | ||||||||||||||||||||
光幕高度(mm) | 241 | 321 | 401 | 481 | 561 | 641 | 721 | 801 | 881 | 961 | 1041 | 1121 | ||||||||||||||||||||
光轴间距 | 40mm | |||||||||||||||||||||||||||||||
光轴数 | 28轴 | 30轴 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | ||||||||||||||||||||
防护高度(mm) | 1080 | 1160 | 1240 | 1320 | 1400 | 1480 | 1560 | 1640 | 1720 | 1800 | 1880 | 1960 | ||||||||||||||||||||
光幕高度(mm) | 1201 | 1281 | 1361 | 1441 | 1521 | 1601 | 1681 | 1761 | 1841 | 1921 | 2001 | 2081 | ||||||||||||||||||||
光轴间距60mm（防护距离：0.2~3m；可定制至30m）
光轴间距 | 60mm | |||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 |
防护高度(mm) | 180 | 300 | 420 | 540 | 660 | 780 | 900 | 1020 | 1140 | 1260 | 1380 | 1500 | 1620 | 1740 |
光幕高度(mm) | 321 | 441 | 561 | 681 | 801 | 921 | 1041 | 1161 | 1281 | 1401 | 1521 | 1641 | 1761 | 1881 |

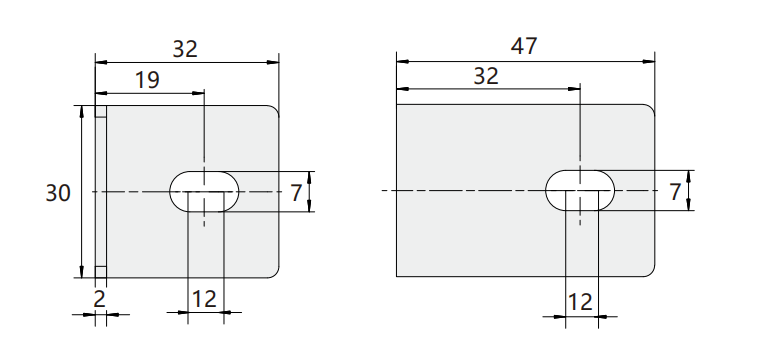

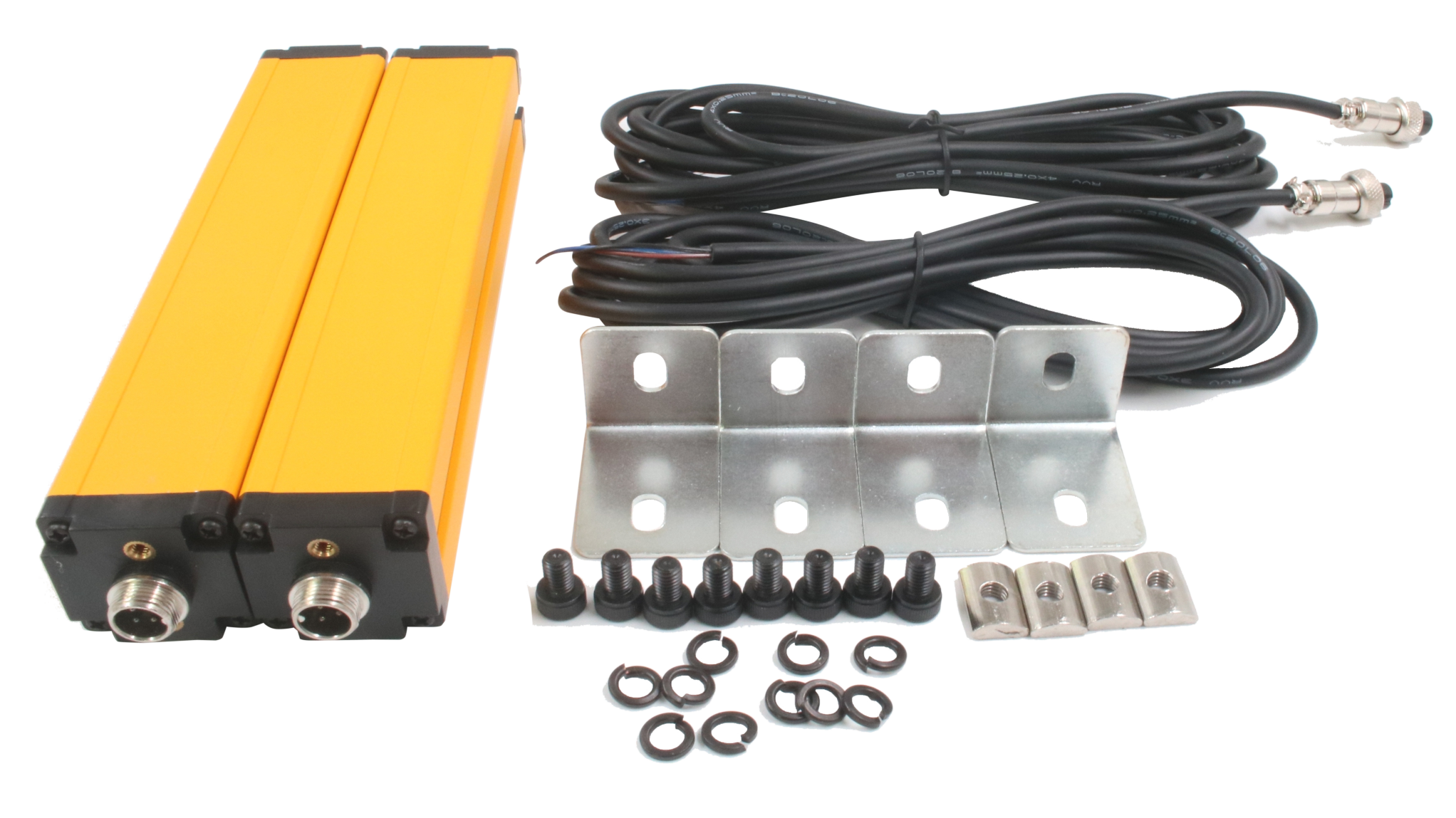

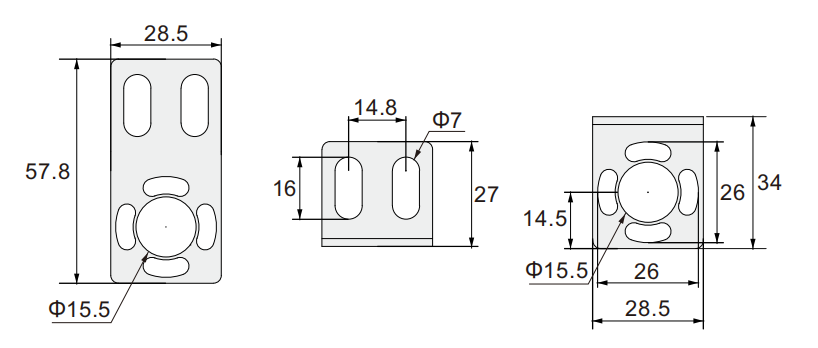

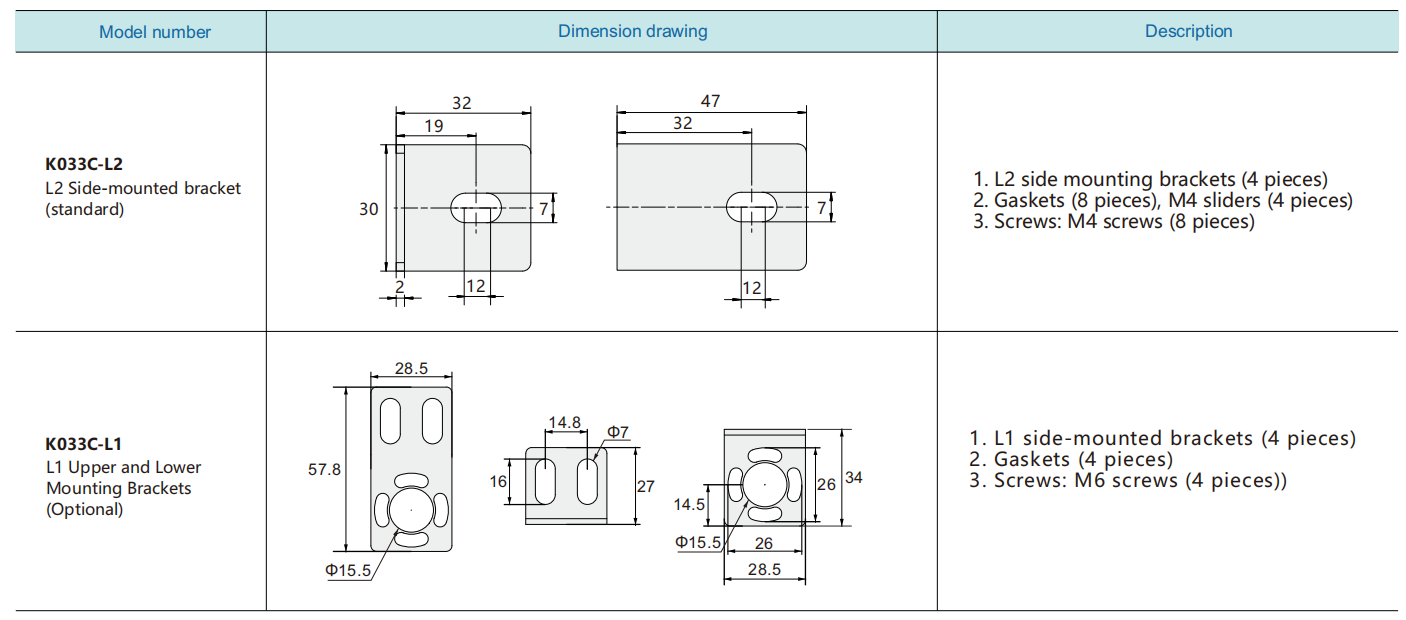

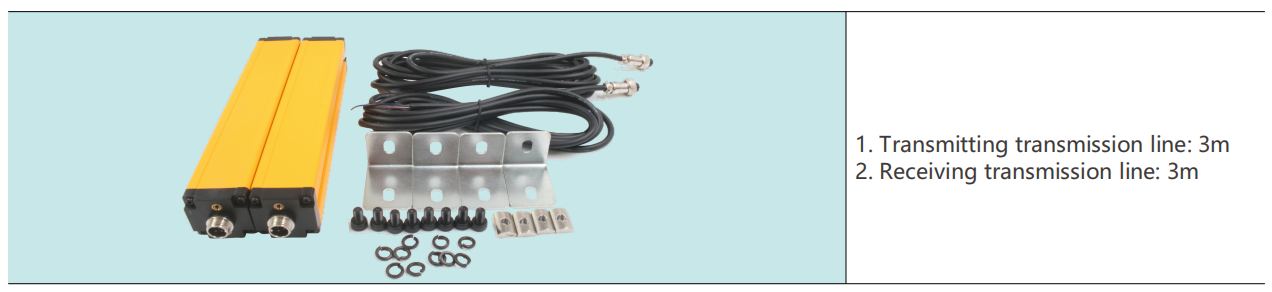

附件

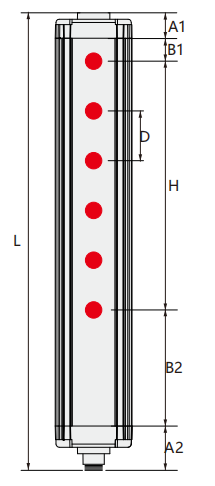

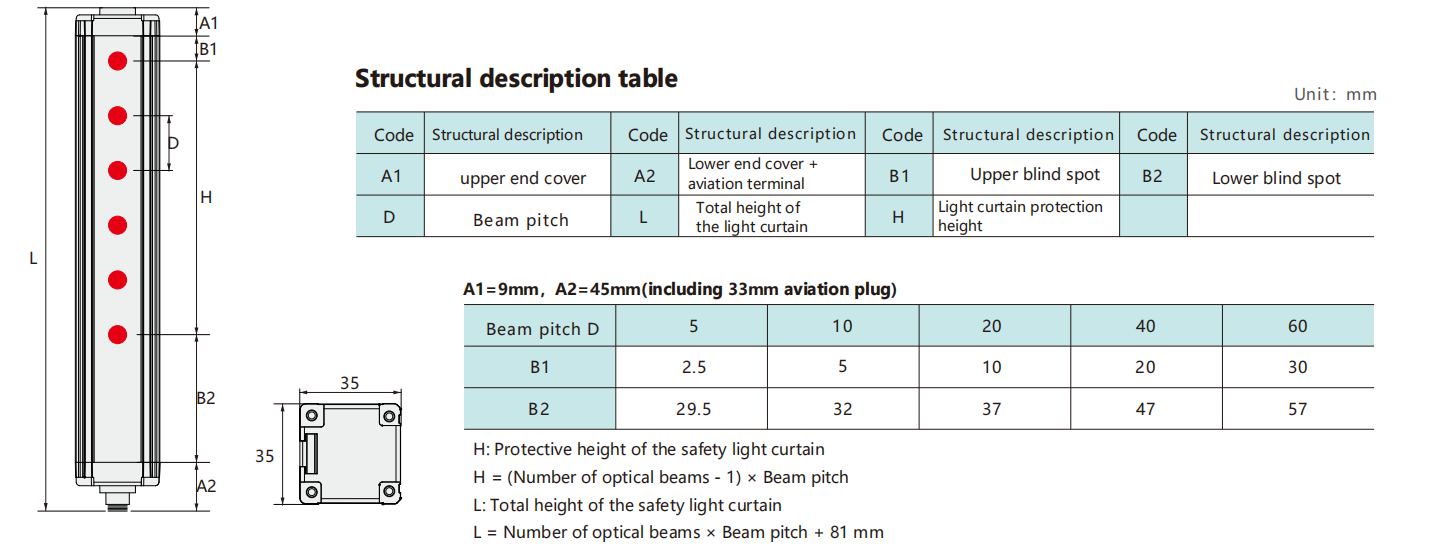

外部图

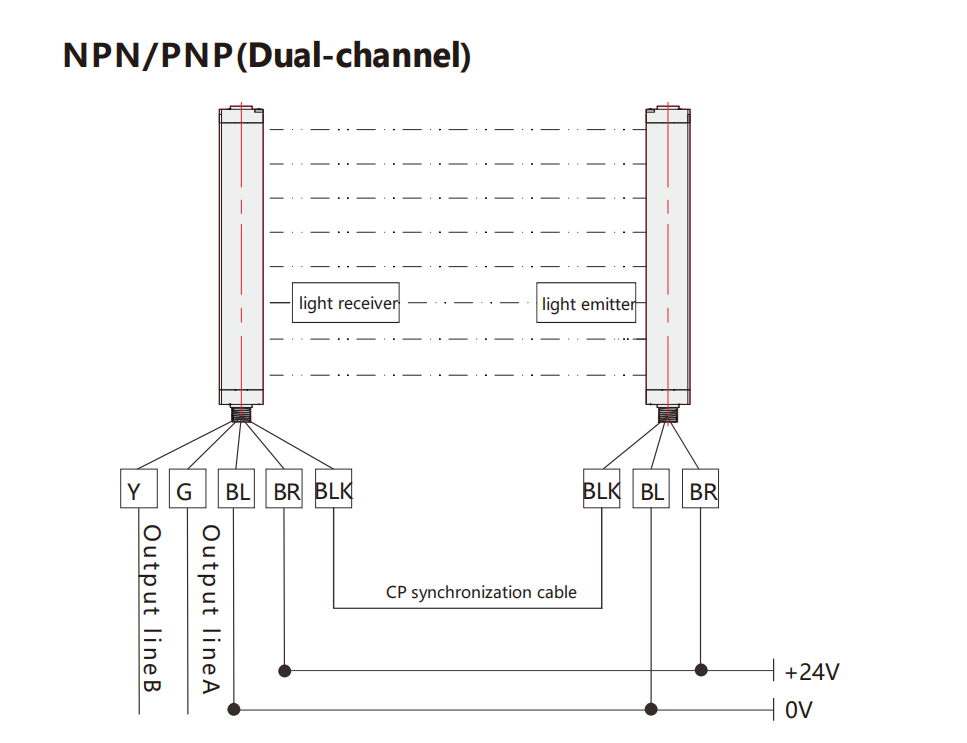

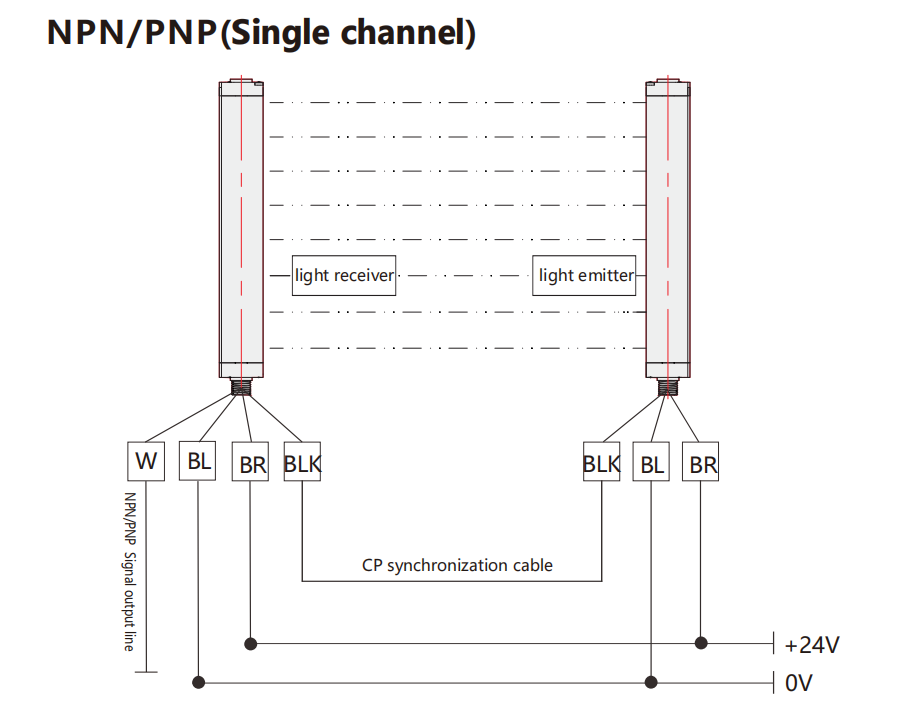

分布图
