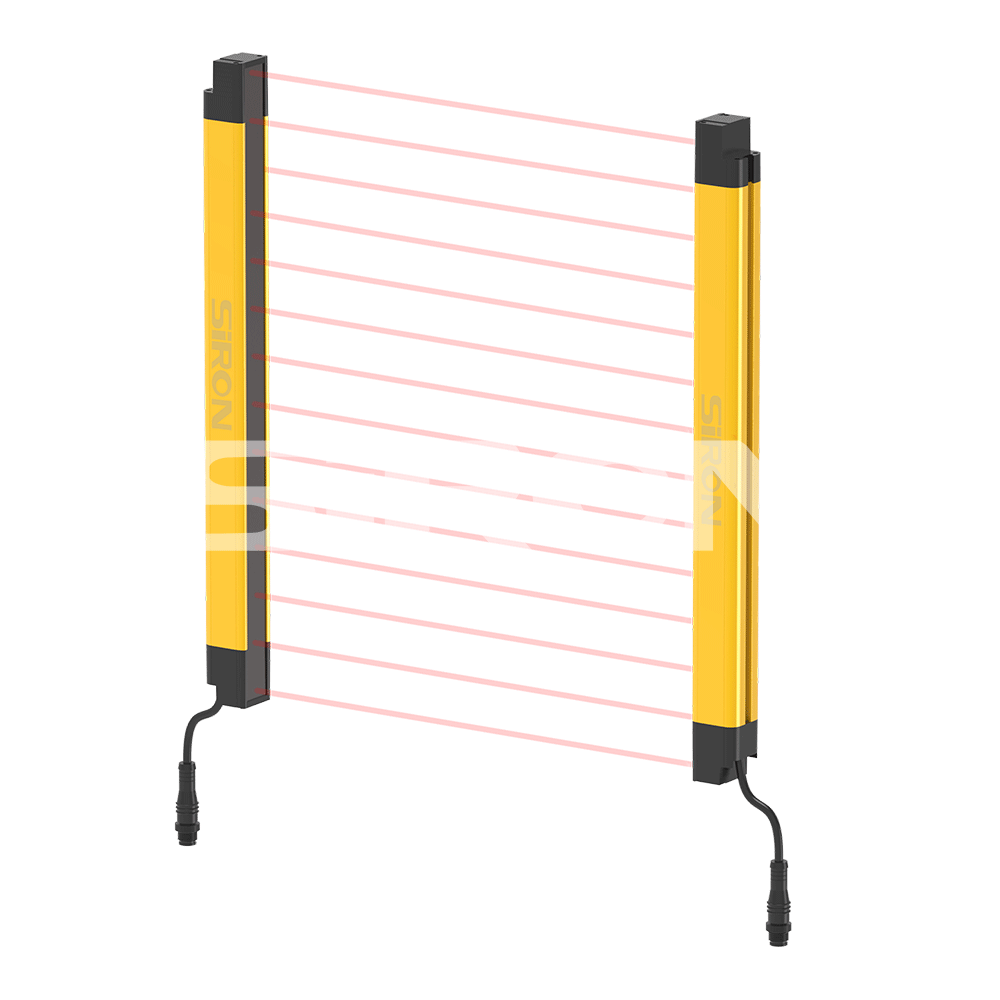

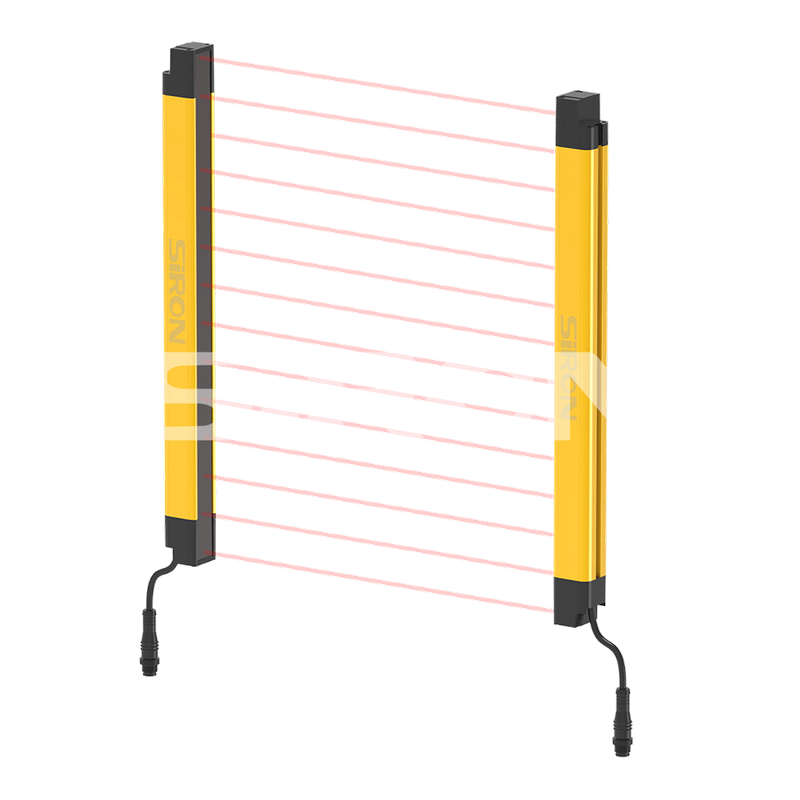

Siron K033B系列小灯罩无盲区

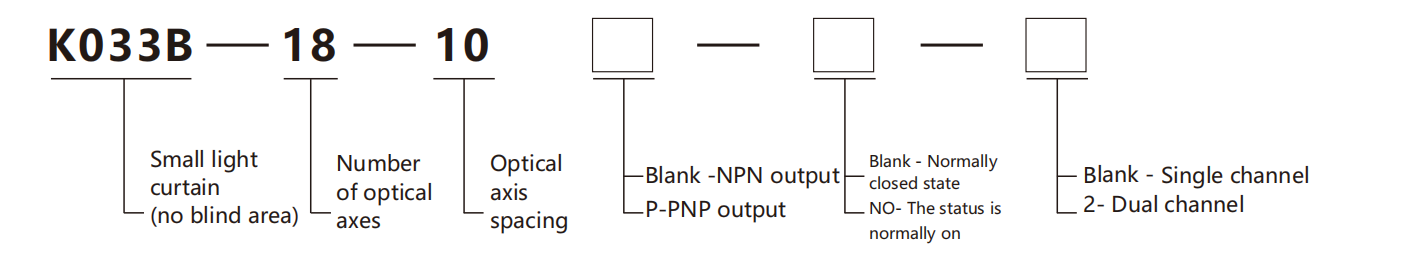

关于选择

SelectionExample：K033B-18-10 INDICATETHE K033BSERIES，THEMUMBEROFTICTASES 18轴，光轴                                                       间距10mm，NPN输出，正常插入式SINGLECHANNEL。

                                    K033B-18-10P-NO-2表示K033B系列，光轴数18轴，光轴                                                 间距10mm，PNP输出，常开，双通道。

注意：分别订购括号时，订单模型为：K033B-L1，K033B-L2。

规格

姓名	小窗帘（无盲区）
外貌
横截面区域	30×30mm	对绝缘的抵抗力			≥100MΩ
频道数量	单个通道，双通道	响应时间			线路锁定
光轴的数量	4、6、8、10……	扫描时间			IP65
保护高度	保护高度h =（n-1）*光轴间距，n是 光轴的数量	同步性			-10++55℃
保护距离*	0.2 ～5m	存储温度			-40++70℃
光轴间距	10mm/20mm/40mm	工作湿度			35％RH〜85％RH
力量	3 ～8W	对光线干扰的抵抗力			10000lux
电源	24V±10％	保护电路			反向保护/输出短路保护
输出方法	NPN/PNP	浅窗帘形式			相对表达
响应时间	≤10ms

例子

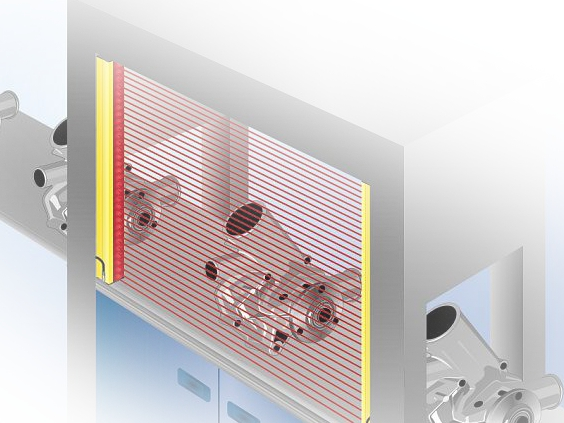

设备运行保护检测                                    设备运行保护检测

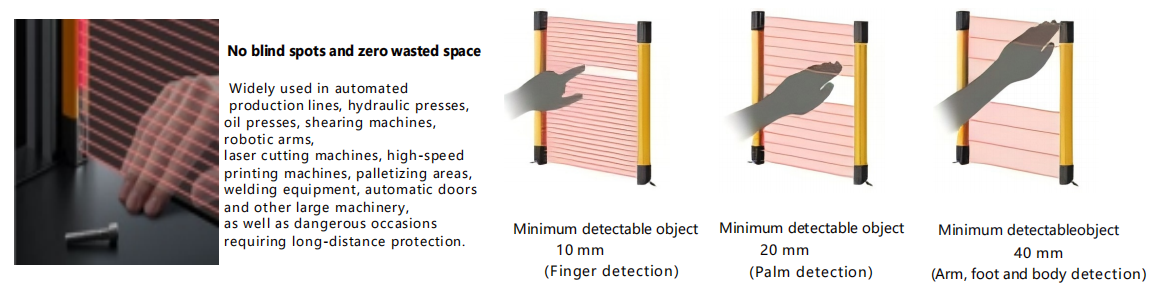

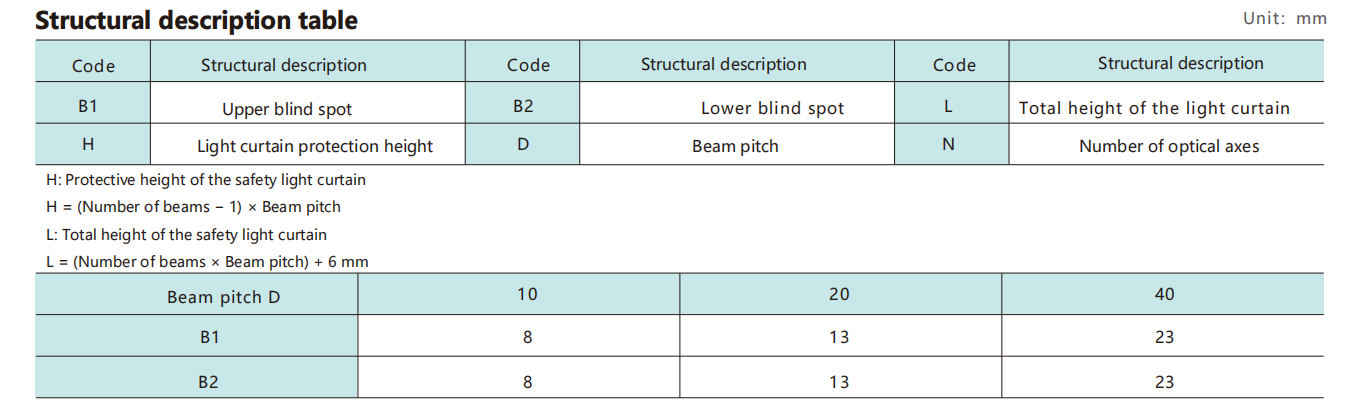

光轴间距示意图

选型清单

光轴间距10mm（保护距离：0.2~6m）

光轴间距	10mm
光轴数	14轴	16轴		18轴			20轴			22轴			24轴			26轴		28轴		30轴			32轴			34轴			36轴			38轴			40轴		42轴
防护高度(mm)	130	150		170			190			210			230			250		270		290			310			330			350			370			390		410
光幕高度(mm)	146	166		186			206			226			246			266		286		306			326			346			366			386			406		426

光轴间距	10mm
光轴数	44轴	46轴		48轴			50轴			52轴			54轴			56轴		58轴		60轴			62轴			64轴			66轴			68轴			70轴		72轴
防护高度(mm)	430	450		470			490			510			530			550		570		590			610			630			650			670			690		710
光幕高度(mm)	446	466		486			506			526			546			566		586		606			626			646			666			686			706		726

光轴间距20mm（保护距离：0.2~6m）

光轴间距	20mm
光轴数	8轴	10轴	12轴		14轴			16轴			18轴			20轴		22轴		24轴		26轴		28轴			30轴			32轴			34轴			36轴		38轴	40轴
防护高度(mm)	140	180	220		260			300			340			380		420		460		500		540			580			620			660			700		740	780
光幕高度(mm)	166	206	246		286			326			366			406		446		486		526		566			606			646			686			726		766	806

光轴间距	20mm
光轴数	42轴	44轴	46轴			48轴			50轴			52轴			54轴		56轴		58轴		60轴			62轴			64轴			66轴			68轴		70轴		72轴
防护高度(mm)	820	860	900			940			980			1020			1060		1100		1140		1180			1220			1260			1300			1340		1380		1420
光幕高度(mm)	846	886	926			966			1006			1046			1086		1126		1166		1206			1246			1286			1326			1366		1406		1446

光轴间距40mm（保护距离：0.2~6m）

光轴间距	40mm
光轴数	4轴	6轴	8轴	10轴	12轴	14轴	16轴	18轴	20轴	22轴	24轴	26轴
防护高度(mm)	120	200	280	360	440	520	600	680	760	840	920	1000
光幕高度(mm)	166	246	326	406	486	566	646	726	806	886	966	1046

光轴间距	40mm
光轴数	28轴	30轴	32轴	34轴	36轴	38轴	40轴	42轴	44轴	46轴	48轴	50轴
防护高度(mm)	1080	1160	1240	1320	1400	1480	1560	1640	1720	1800	1880	1960
光幕高度(mm)	1126	1206	1286	1366	1446	1526	1606	1686	1766	1846	1926	2006

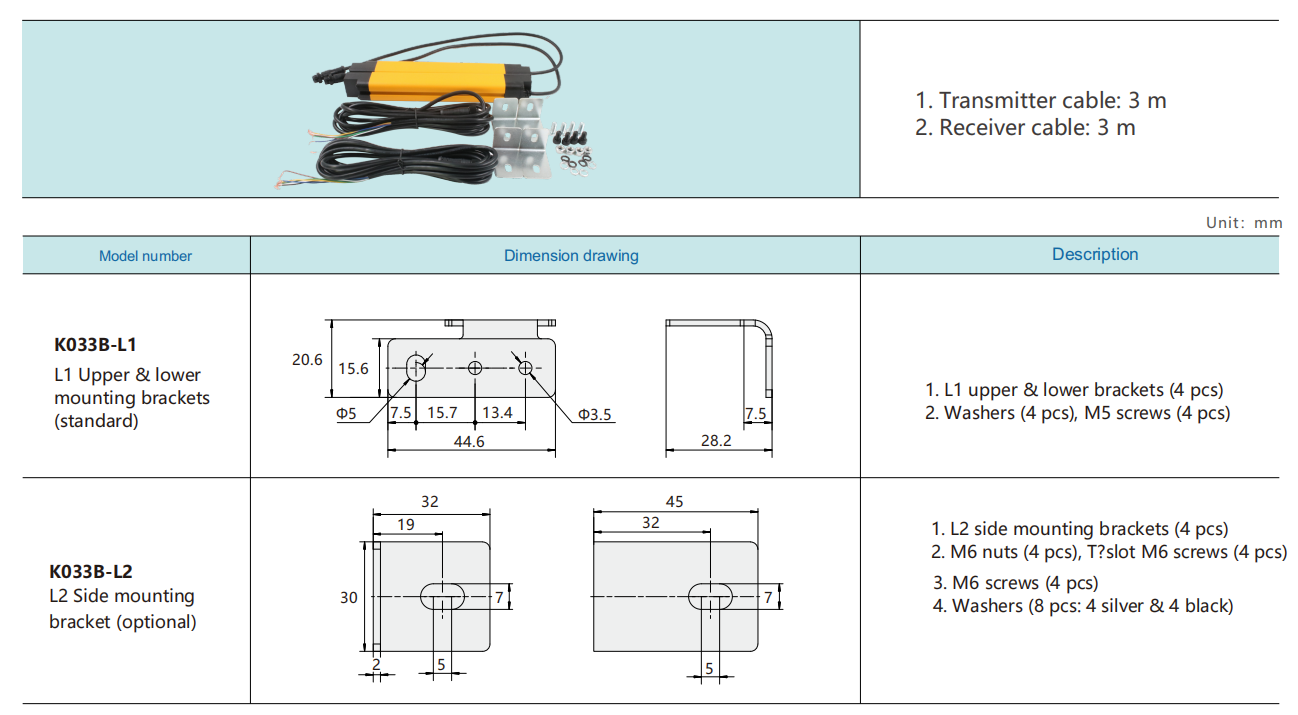

附件

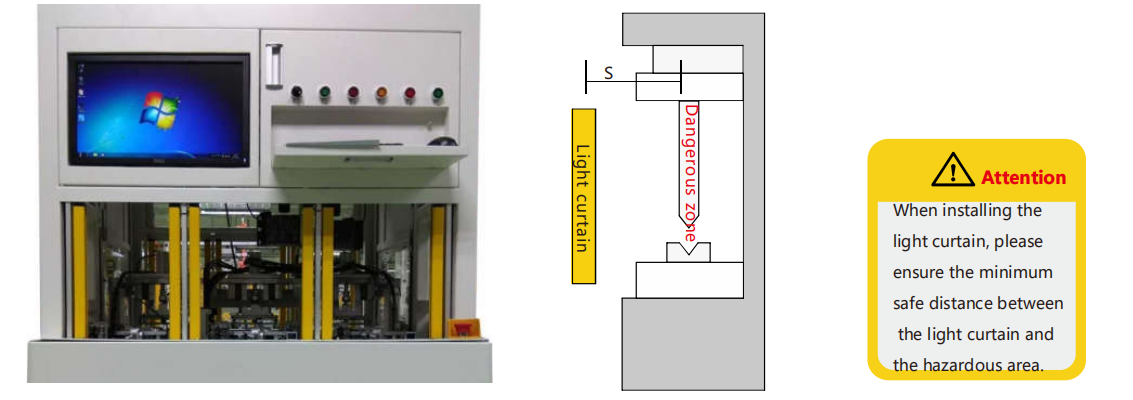

安装说明

安装光幕时，请确保光幕与机器危险区域之间保持安全距离。在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。

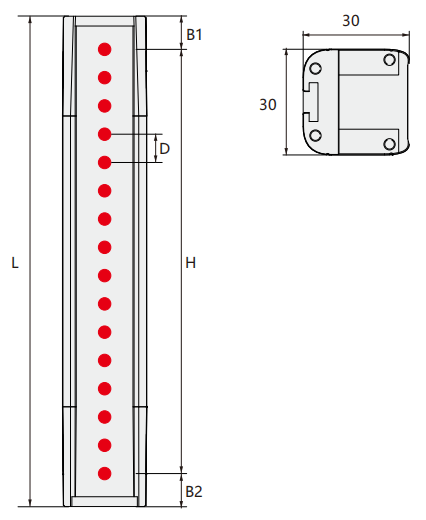

外部图

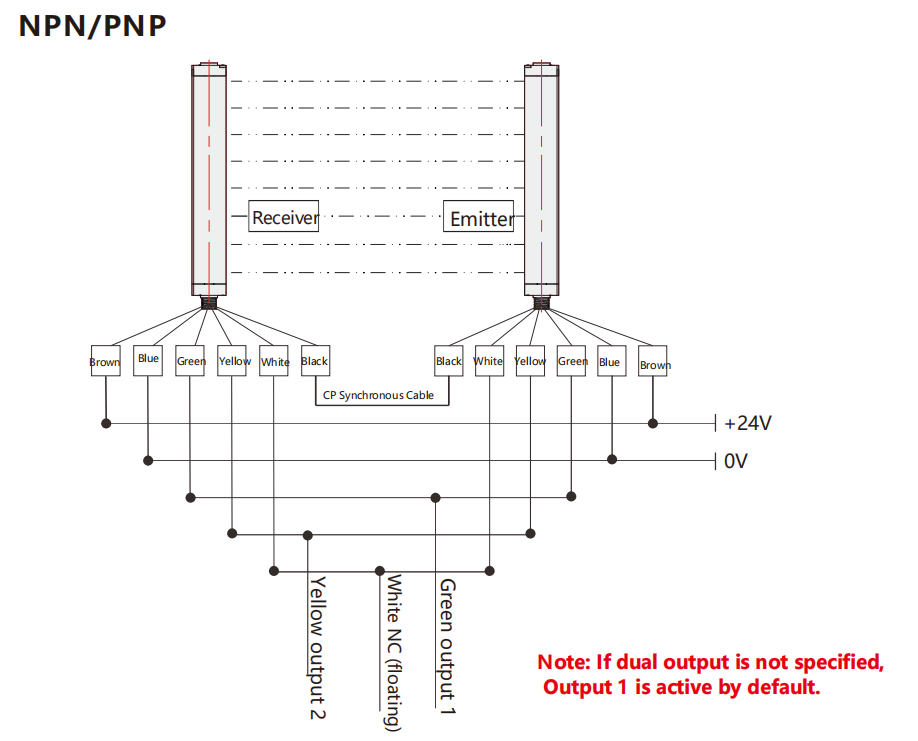

接线图
