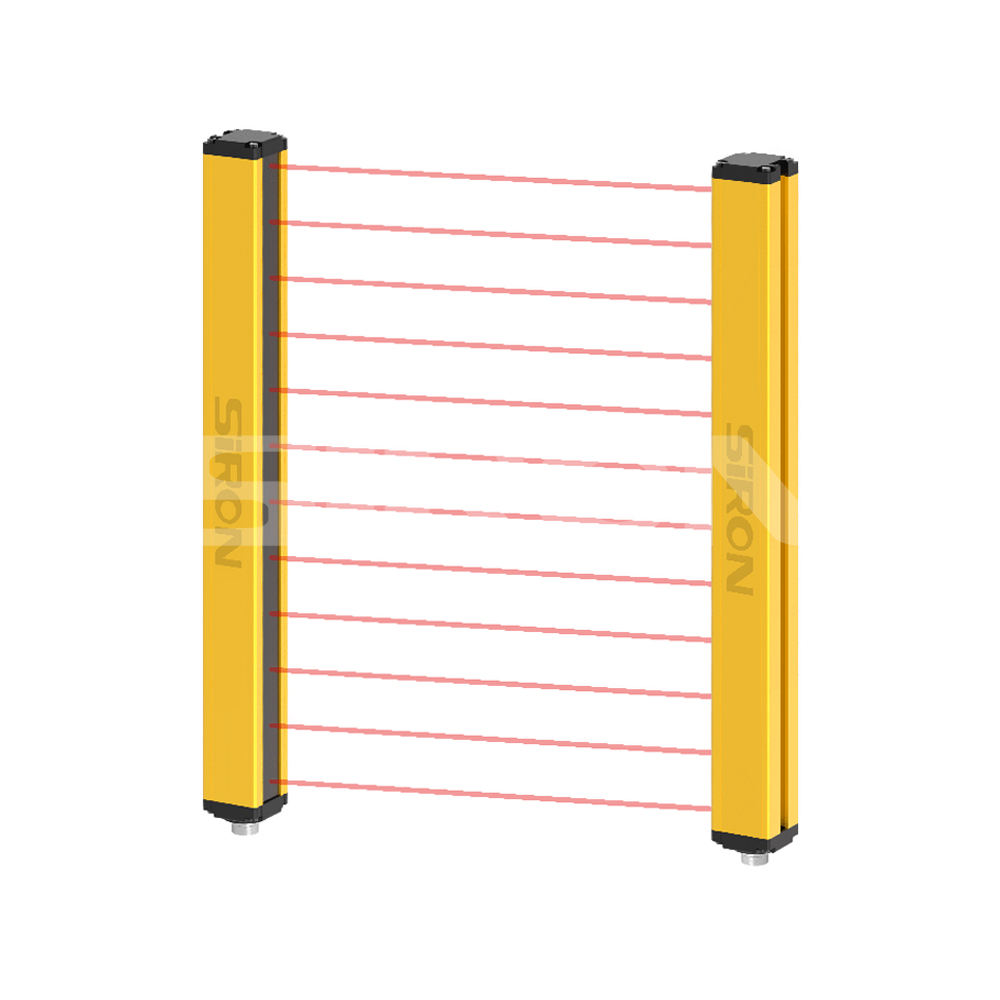

Siron K037A系列灯窗帘SIL4

关于选择

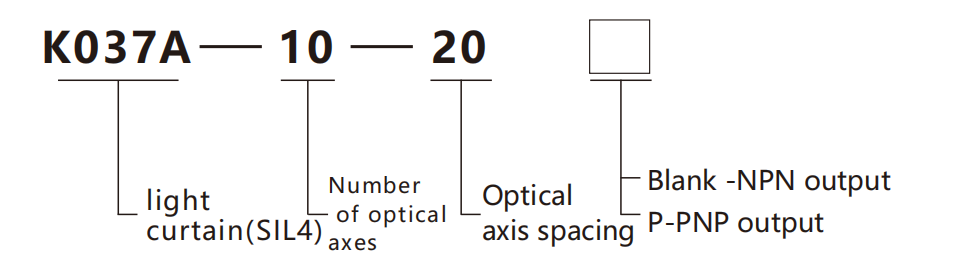

选择示例：K037A-10-20指示K037A系列，光学轴的theumber为10个轴，光轴                                                    间距20mm和NPN输出。

                                     K037A-10-20P表示K037A系列，光轴的数量为10个  轴，光轴                                               间距为20mm，并且PNP输出。

注意：1，保护距离可以定制为15m，模型示例如下：

            K037A-10-20（D15）K037A系列，光轴的数量为10个轴，光轴间距为  20mm，

            NPN输出，保护距离为15m。

            2，分别订购支架时，  顺序模型为：K037a-L1，K037A-L2。

规格

姓名	浅窗帘（SIL4）
外貌
安全级别	type4	对绝缘的抵抗力		≥100MΩ
横截面区域	35×35mm	响应时间		≤10ms
频道数量	两通道	同步性		电线同步
光轴的数量	8、10、12、14……	保护课		IP65
保护高度	保护高度h =（n-1）*光轴 间距，n是光轴的数量	工作温度		-10++55℃
保护距离*	0.2 ～3m（可自定义    为    15m）	环境温度		-40++70℃
光轴间距	10mm/20mm/30mm/40mm	相对湿度		35％RH〜85％RH
力量	3〜8W	对光线干扰的抵抗力		1000LUX
电源	24V±10％	保护电路		反向保护/输出短路保护，双电路 控制系统，用于故障检查的自我诊断等
输出方法	NPN/PNP	浅窗帘形式		相关性

例子​

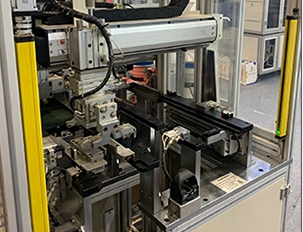

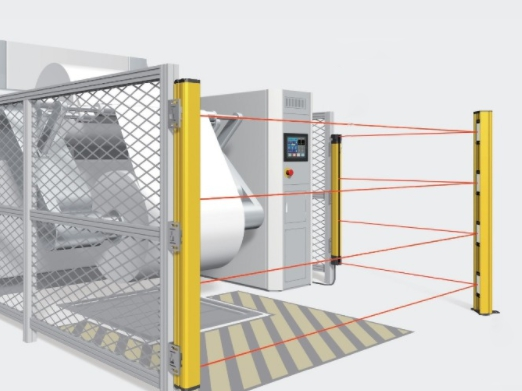

设备运行保护检测                                  机械设备检查

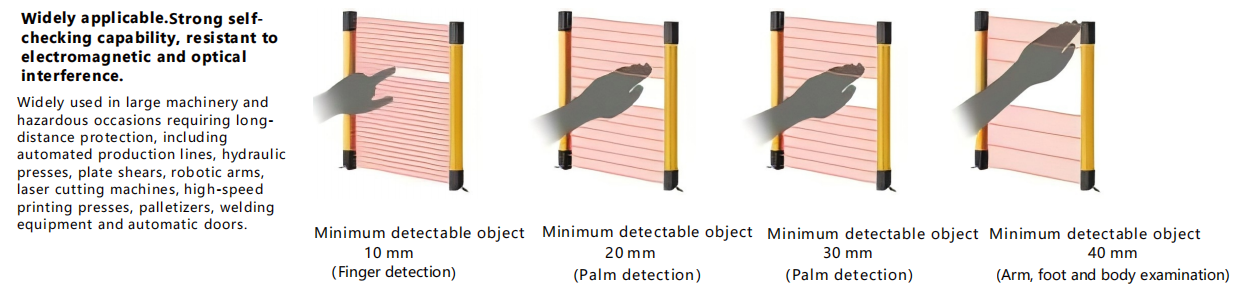

光轴间距示意图

S选举名单

光轴间距10mm（防护距离：0.2～3m，可定制至15m）

光轴间距	10mm
光轴数	10轴	12轴	14轴	16轴	18轴	20轴	2 2 轴	2 4轴	26轴	2 8轴	30轴	3 2 轴	34轴	3 6轴	3 8轴	40轴	4 2 轴	44轴	46轴	48轴	50轴	5 2 轴	…	98轴
防护高度(mm)	90	110	130	150	170	190	210	230	250	270	290	310	330	350	370	390	410	430	450	470	490	510	…	970
光幕高度(mm)	181	201	221	241	261	281	301	321	341	361	381	401	421	441	461	481	501	521	541	561	581	601	…	1061

光轴间距20mm（防护距离：0.2～3m，可定制至15m）

光轴间距	20mm
光轴数	8轴	10轴	12轴	14轴	16轴	18轴	20轴	22轴	24轴	26轴	28轴	30轴	32轴	34轴	36轴	38轴	40轴	42轴	44轴	46轴	48轴	50轴	…	98轴
防护高度(mm)	140	180	220	260	300	340	380	420	460	500	540	580	620	660	700	740	780	820	860	900	940	980	…	1940
光幕高度(mm)	241	281	321	361	401	441	481	521	561	601	641	681	721	761	801	841	881	921	961	1001	1041	1081	…	2041

光轴间距30mm（防护距离：0.2～3m，可定制至15m）

光轴间距	30mm
光轴数	8轴	10轴	12轴	14轴	16轴	18轴	20轴	22轴	24轴	26轴	28轴	30轴	32轴	34轴	36轴	38轴	40轴	42轴	44轴	46轴	48轴	50轴	…	96轴
防护高度(mm)	210	270	330	390	450	510	570	630	690	750	810	870	930	990	1050	1110	1170	1230	1290	1350	1410	1470	…	2850
光幕高度(mm)	321	381	441	501	561	621	681	741	801	861	921	981	1041	1101	1161	1221	1281	1341	1401	1461	1521	1581	…	2961

光轴间距40mm（防护距离：0.2～3m，可定制至15m）

光轴间距	40mm
光轴数	8轴	10轴	12轴	14轴	16轴	18轴	20轴	22轴	24轴	26轴	28轴	30轴	32轴	34轴	36轴	38轴	40轴	42轴	44轴	46轴	48轴	50轴	…	72轴
防护高度(mm)	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320	1400	1480	1560	1640	1720	1800	1880	1960	…	2840
光幕高度(mm)	401	481	561	641	721	801	881	961	1041	1121	1201	1281	1361	1441	1521	1601	1681	1761	1841	1921	2001	2081	…	2961

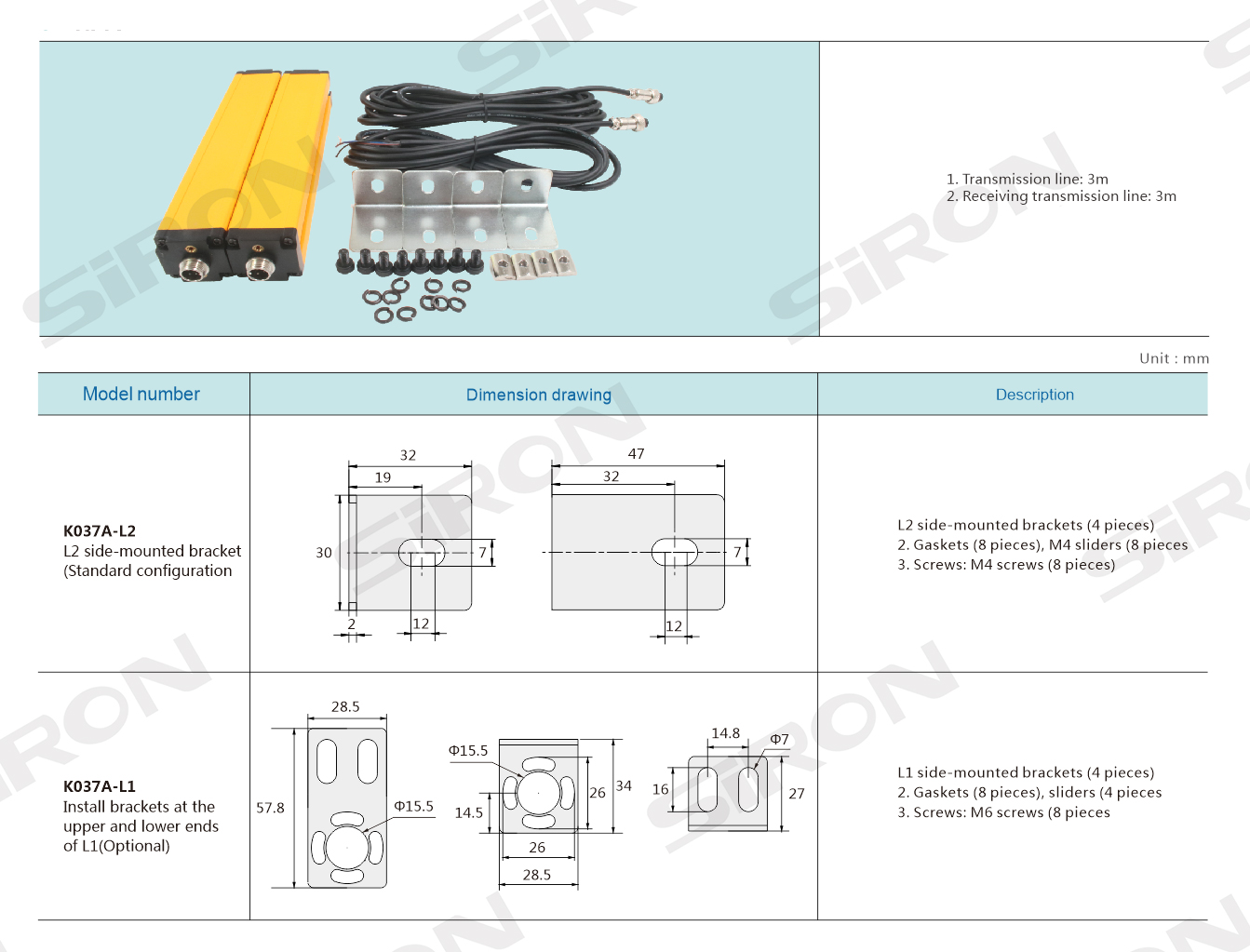

附件



安装说明

安装光幕时，请确保光幕与机器危险区域之间保持安全距离。  在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。

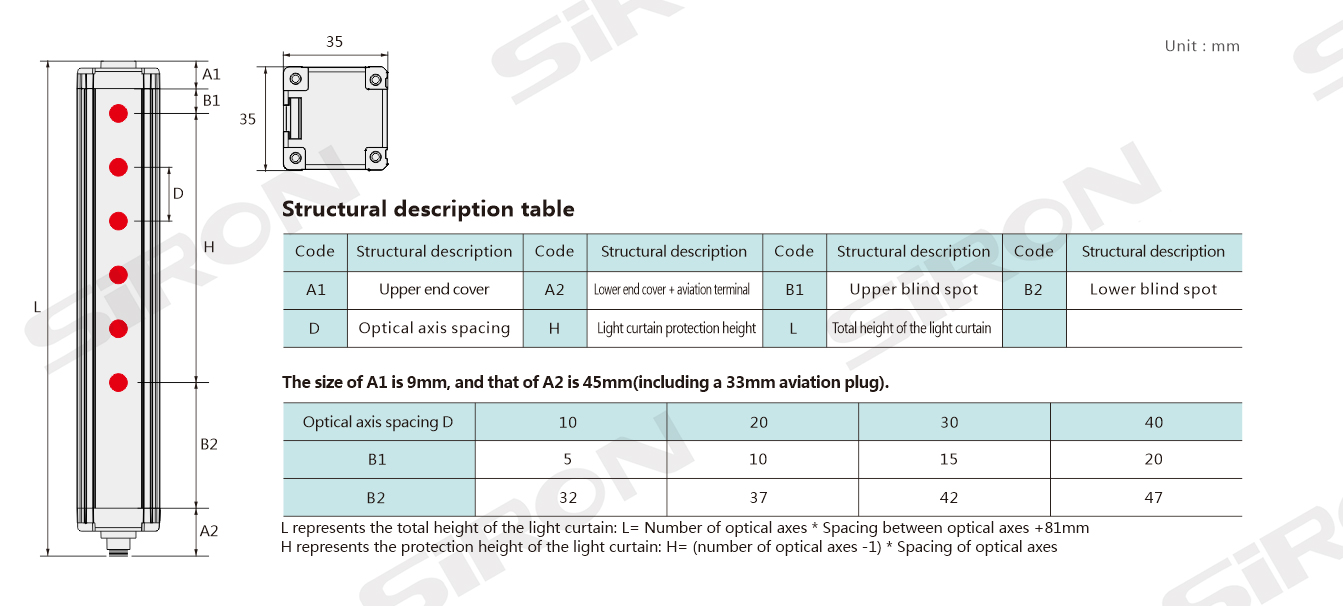

外部图

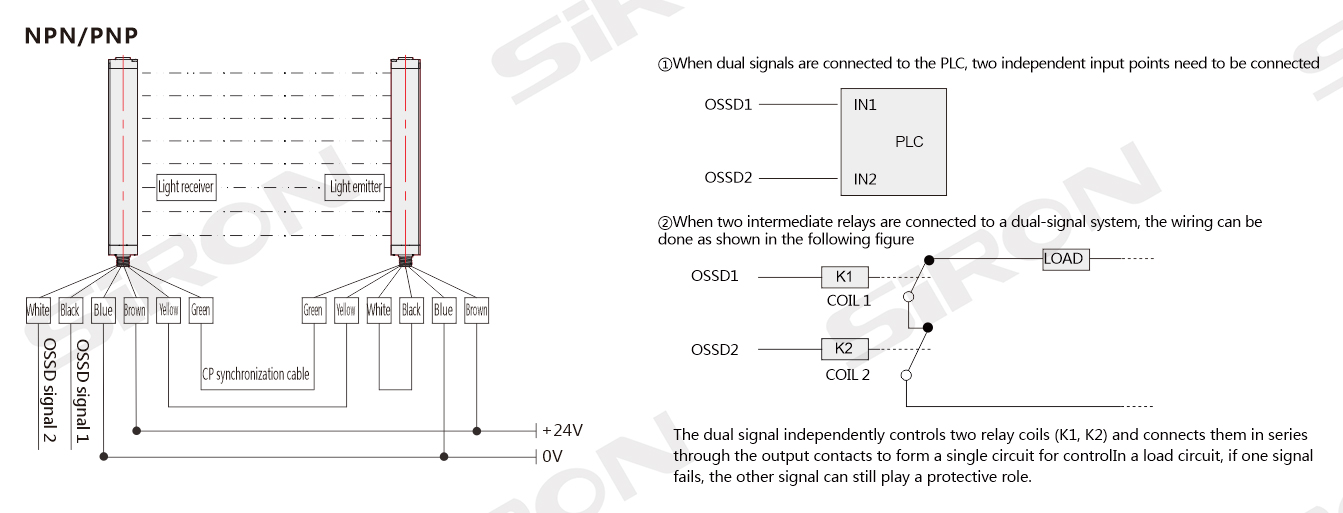

接线图
