关于选择

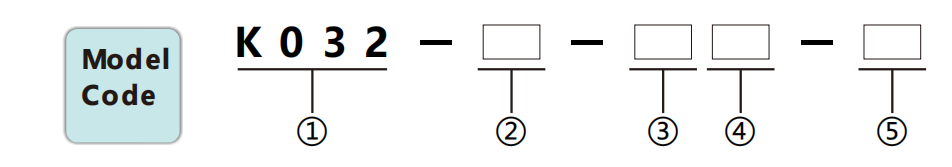

| 类型分析 | ||
| ① | 超薄的轻窗帘（前检测）系列 | K032 |
| ② | 光轴的数量 | 8：8轴 12：12轴 16：16轴 （有关其他轴号，请参阅选择表） |
| ③ | 光轴间距 | 10：10mm 20：20mm 40：40mm |
| ④ | 输出模式 | 空白：NPN输出 P：PNP OUPUT |
| ⑤ | 工作条件 | 空白：通常关闭状态 号：通常打开状态 |
选择示例： K032-8-10指示K032系列，具有8个光轴，10mm的光轴间距，NPN 输出和正常闭合的状态。
K032-8-10P-NO表示K032系列，具有8个光轴，10mm的光轴间距， PNP输出和通常打开状态。
规格

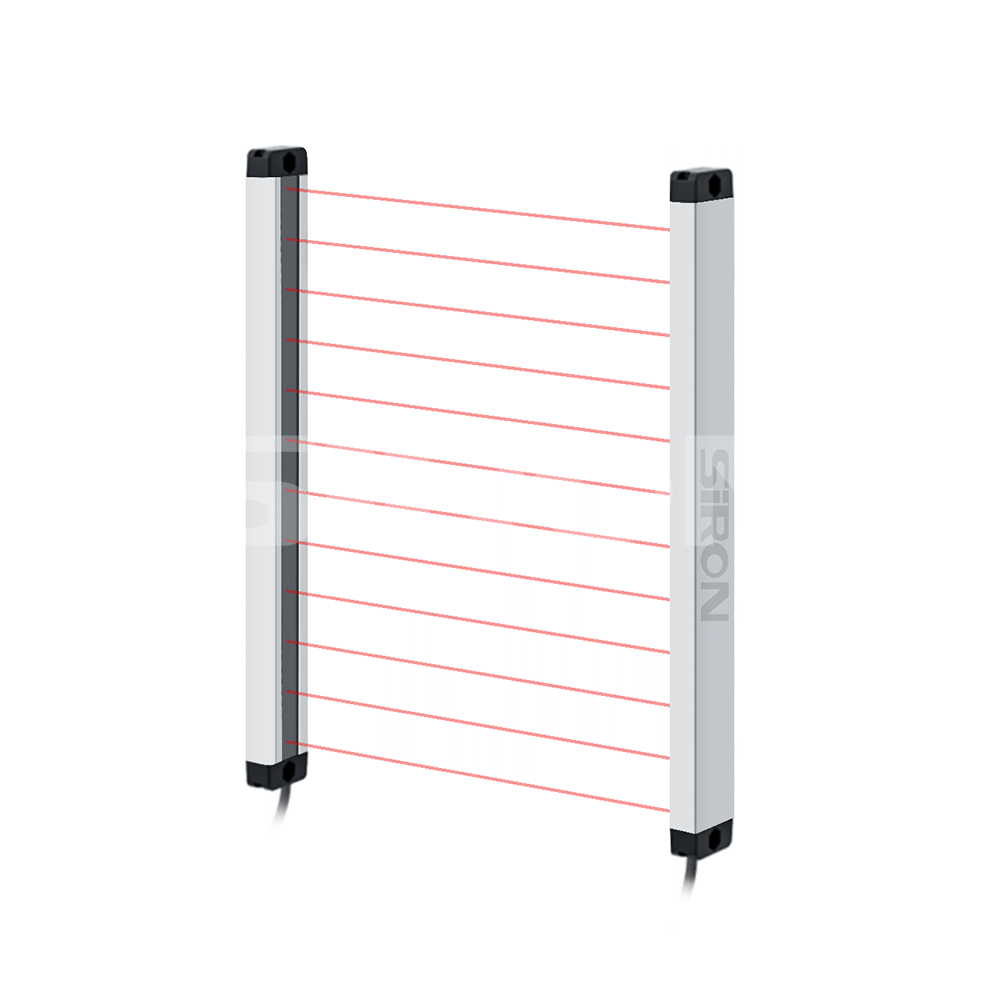

姓名 | uitra-Thin-lind Light屏幕（前检测） |
外貌 |  |
跨区域 | 28×13mm |
频道数量 | 单个通道 |
光轴的数量 | 10mm间距：8、12、16---- 116轴 20mm间距：4、6、8------- 58ax 40mm间距：4、6、8---- 28axes |
保护高度 | 保护高度h =（n -1） *光轴间距，其中n是光轴的数量。 |
保护距离* | 0.1-2m（可以定制为2.5m）注意：如果有任何反射效应，则需要特别备注。 |
光轴间距 | 10mm/20mm/40mm |
解决 | 15mm/25mm/45mm |
工作力量 | DC10〜30V |
力量 | <5W |
发射光源 | 940nm |
保护电路 | 电源过电压保护，反极性保护和输出过电流保护 |
响应时间 | 响应时间=（n * 0.1ms） + 0.4ms（n是光轴的数量） |
操作环境温度 | -10〜55℃（无凝结） |
存储环境温度 | -30〜70℃（无凝结） |
工作环境湿度 | 当温度为20℃时，空气的相对湿度小于85％ |
抗光学干扰 | 10000LUX（入射角L> 5°） |
| 浅窗帘形式 | 贯穿束类型 |
| 同步模式 | 线同步 |
| 外壳材料 | 铝合金 |
| 案例保护课 | IP54 |
| 安全输出（OSSD） | NPN/PNP晶体管输出，负载电流低于200mA，剩余电压低于1V（不包括电缆延长引起的电压降），泄漏电流以下1mA |

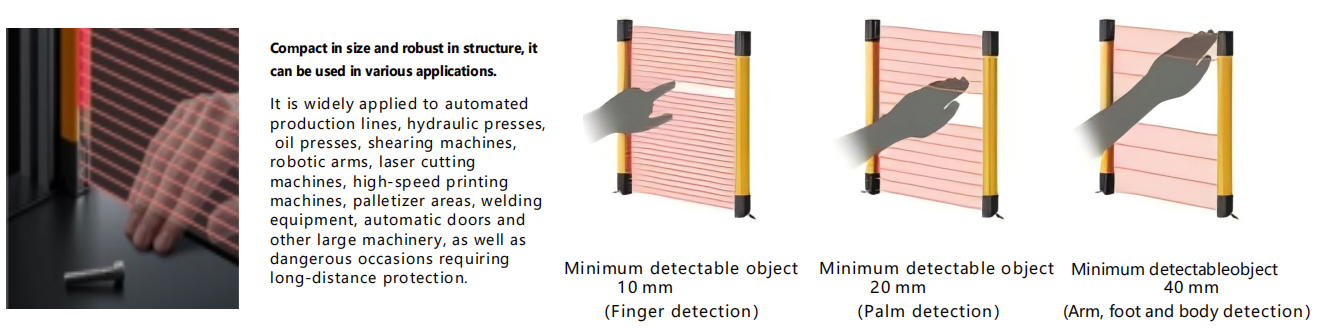

例子

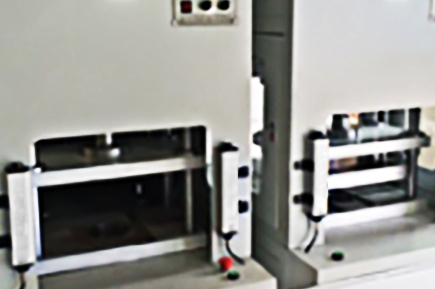

设备保护检测 设备保护检测
设备保护检测
选型清单
光轴间距10mm（保护距离：0.1-2m，可定制25m）
光轴间距 | 10mm | |||||||||||||
光轴数 | 8轴 | 12轴 | 16轴 | 20轴 | 24轴 | 28轴 | 32轴 | 36轴 | 40轴 | 44轴 | 48轴 | 52轴 | 56轴 | 60轴 |
防护高度(mm) | 70 | 110 | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 |
光幕高度(mm) | 104 | 144 | 184 | 224 | 264 | 304 | 344 | 384 | 424 | 464 | 504 | 544 | 584 | 624 |
光轴间距 | 10mm | |||||||||||||
光轴数 | 64轴 | 68轴 | 72轴 | 76轴 | 80轴 | 84轴 | 88轴 | 92轴 | 96轴 | 100轴 | 104轴 | 108轴 | 112轴 | 116轴 |
防护高度(mm) | 630 | 670 | 710 | 750 | 790 | 830 | 870 | 910 | 950 | 990 | 1030 | 1070 | 1110 | 1150 |
光幕高度(mm) | 664 | 704 | 744 | 784 | 824 | 864 | 904 | 944 | 984 | 1024 | 1064 | 1104 | 1144 | 1184 |
光轴间距20mm（防护距离：0.1-2m，可定制2.5m）
光轴间距 | 20mm | |||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 |
防护高度(mm) | 60 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 |
光幕高度(mm) | 104 | 144 | 184 | 224 | 264 | 304 | 344 | 384 | 424 | 464 | 504 | 544 | 584 | 624 |
光轴间距 | 20mm | |||||||||||||
光轴数 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 |
| 防护高度(mm) | 620 | 660 | 700 | 740 | 780 | 820 | 860 | 900 | 940 | 980 | 1020 | 1060 | 1100 | 1140 |
| 光幕高度(mm) | 664 | 704 | 744 | 784 | 824 | 864 | 904 | 944 | 984 | 1024 | 1064 | 1104 | 1144 | 1184 |
光轴间距40mm（防护距离：0.1-2m，可定制2.5m）
光轴间距 | 40mm | ||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 |
防护高度(mm) | 120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | 1000 | 1080 |
| 光幕高度(mm) | 184 | 264 | 344 | 424 | 504 | 584 | 664 | 744 | 824 | 904 | 984 | 1064 | 1144 |

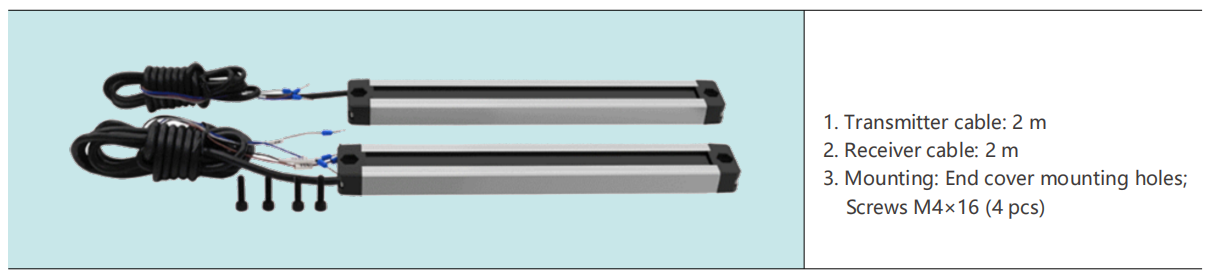

附件

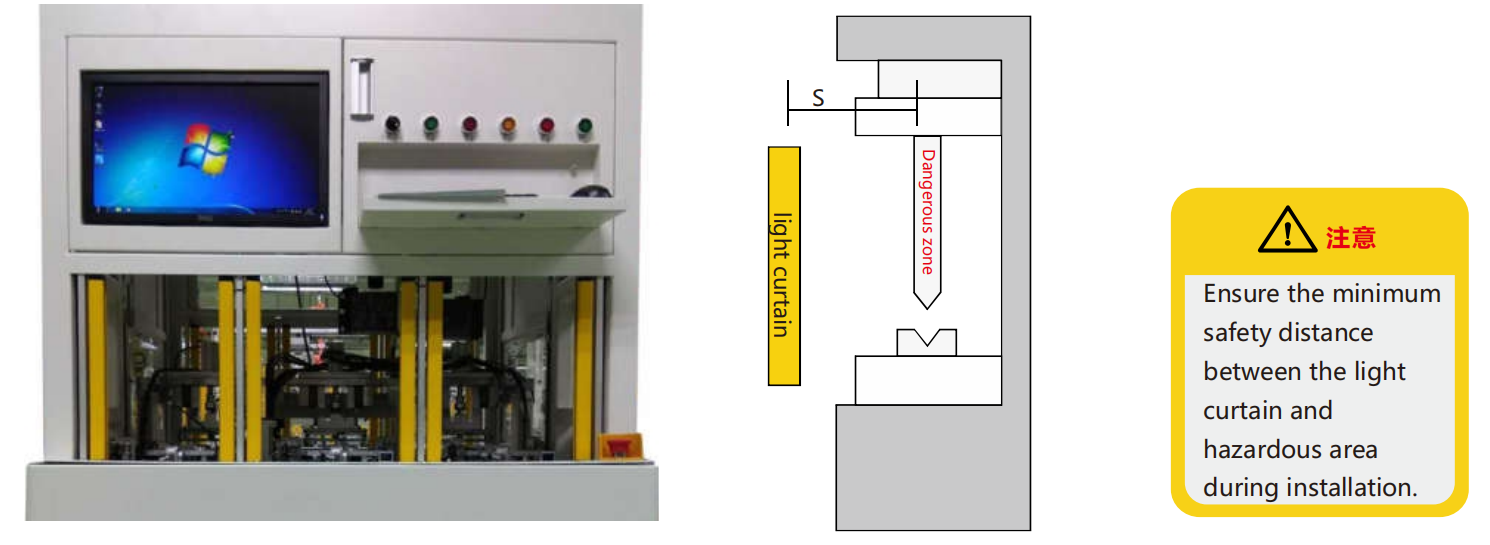

安装说明
安装 安全 光幕时 ，请确保 光幕 与 危险区域 之间 有足够的安全 距离 。在未能 人员 进入危险区域 之前 停止 机器 可能会 导致 严重 伤害 或 死亡。计算 正确 安全 距离 ，保持 光幕 检测区域 与 机器安全 危险 部件 之间的 最小 安全 距离。 距离 是指 安全 光幕 的 检测平面 与 机器的 切削 刃 或 危险部件 之间的 最小 距离。

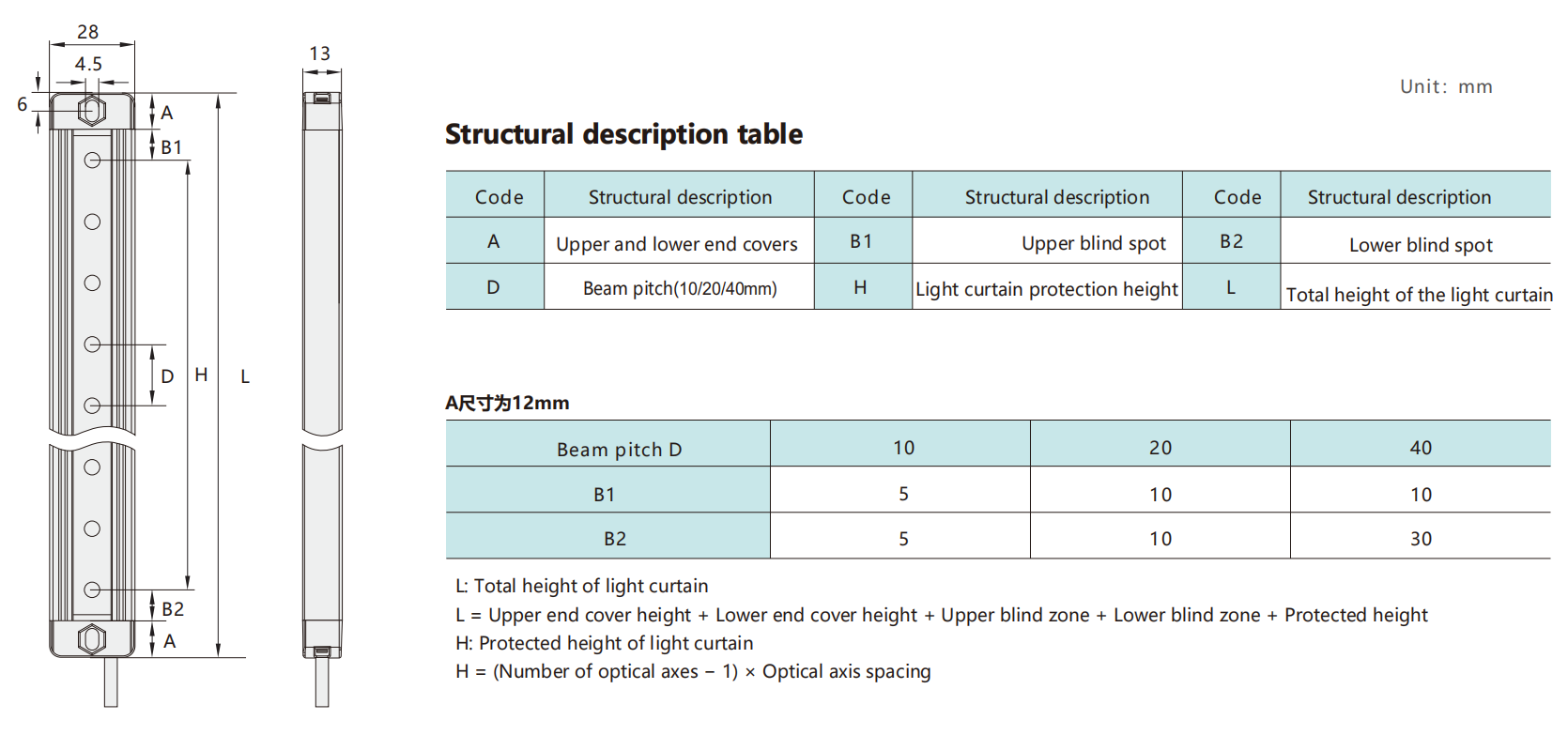

外部图

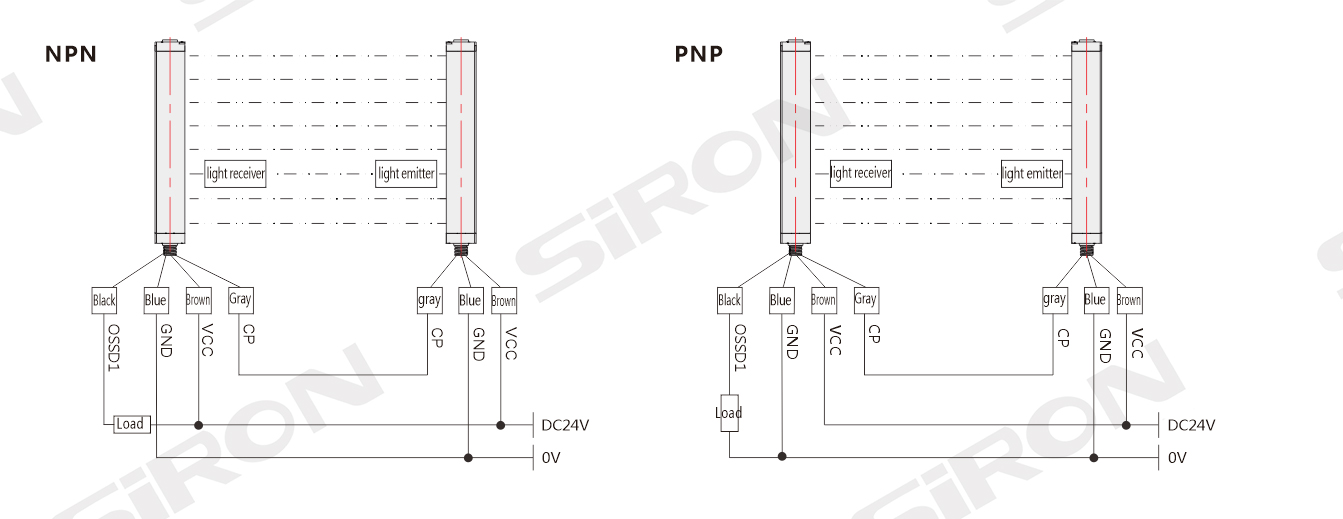

接线图
