关于选择

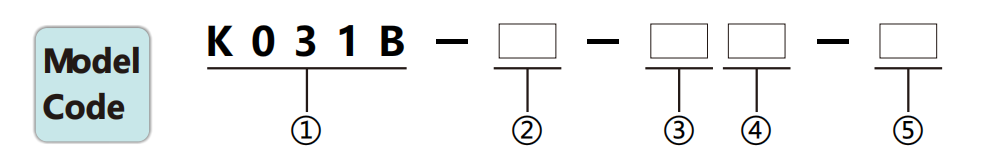

| 类型分析 | ||
| ① | 漫射反射灯幕系列 | K031b |
| ② | 光轴的数量 | 4：4轴 6：6轴 8：8轴 （有关其他轴号，请参阅选择表） |
| ③ | 光轴间距 | 40：40mm |
| ④ | 输出模式 | 空白：NPN输出 P：PNP OUPUT |
| ⑤ | 工作条件 | 空白：通常关闭状态 号：通常打开状态 |
选择示例：
K031 B -10-40 表示 K031 B系列 ， 带 10 光轴 ， 光轴 间距 40mm NPN 输出 ，, 常 闭 状态 。
K031b-10-40p I n dic a t e t e k031b ser i es l , a ptic a l a a x e a a x e a a x e , o ptic a o ptic a l a xi s p a ci s p a ci n g o f o f 40mm , pnp o utput， d norma lly lly cl ose d norma lly close d s t s t e t e.
注意：分别订购括号时，要放置的模型为：K031B-L2.
规格
| 姓名 | dffuse灯幕 |

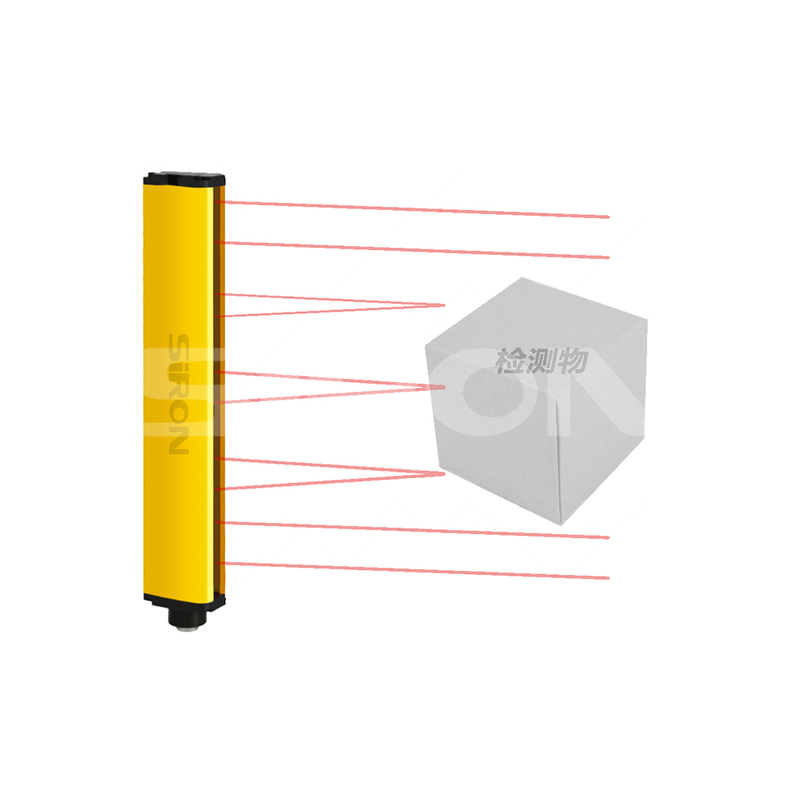

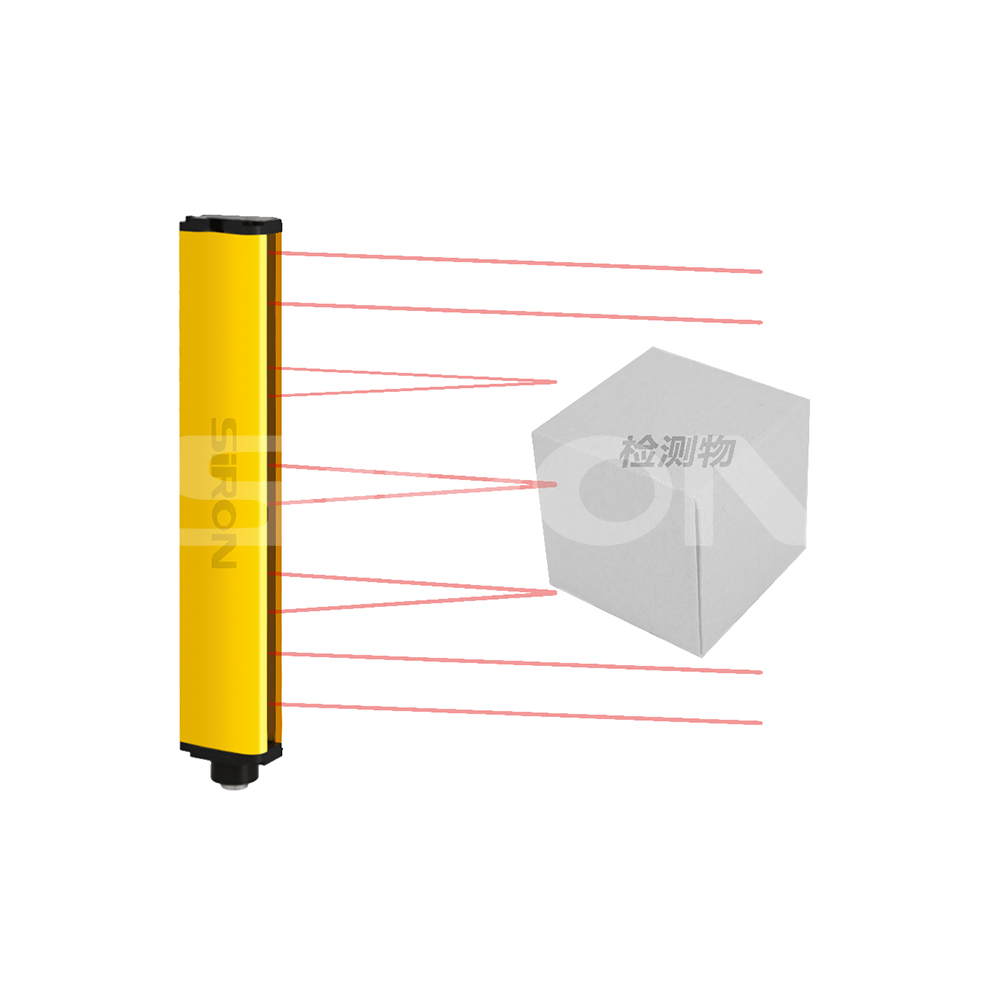

外貌 |  |
跨区域 | 35×50mm |
频道数量 | 单个通道 |
光轴数 | 4、6、8轴…… |
保护高度 | 保护高度h =（n*2-1）*20，其中n是光轴的数量 |
感应距离 | 0.1〜2m（端盖具有一个旋钮，用于逆时针方向调整距离。最小值为0.35m。当旋钮转到最小值时，灯窗帘将无法正常工作） |
光轴间距 | 40mm |
供应供电 | 12〜24VDC |
功耗 | 3〜5W |
电路保护 | 反向连接保护/输出短路保护 |
蚂蚁光学干扰 | 10000lux |
自我检查功能 | 是的 |
外壳材料 | 外壳材料：铝制轮廓 /端盖：聚酯 外壳颜色：黄色 |
输出模式 | NPN/PNP |
响应时间 | ≤15ms |
同步模式 | 自同步 |
浅窗帘形式 | 反射类型 |
工作温度 | -10〜+60℃ |
| 环境湿度 | 20C，RH≤85％ |
| 介电强度 | DC30V.5A |
| 绝缘抗性 | ＞100MΩ |
例子

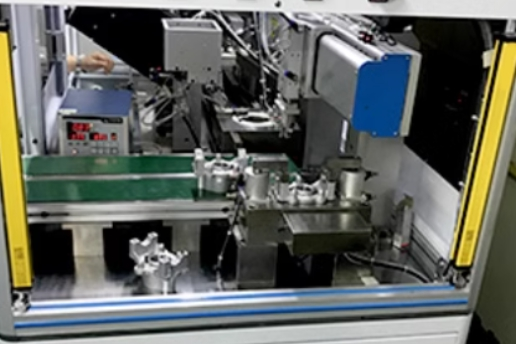

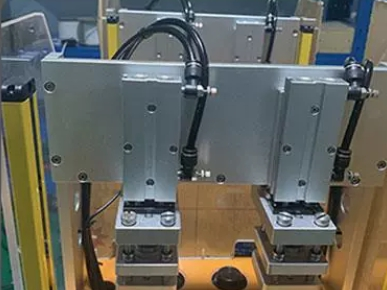

设备运行保护检测 设备运行保护检测
光轴间距示意图
选型清单
光轴 间距 40mm （ 保护 距离： ~ 0.1 2m ）
光轴间距 | 40mm | |||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 |
防护高度(mm) | 140 | 220 | 300 | 380 | 460 | 540 | 620 | 700 | 780 | 860 | 940 | 1020 |
光幕高度(mm) | 244 | 324 | 404 | 484 | 564 | 644 | 724 | 804 | 884 | 964 | 1044 | 1124 |
光轴间距 | 40mm | |||||||||||
光轴数 | 28轴 | 30轴 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 |
防护高度(mm) | 1100 | 1180 | 1260 | 1340 | 1420 | 1500 | 1580 | 1660 | 1740 | 1820 | 1900 | 1980 |
光幕高度(mm) | 1204 | 1284 | 1364 | 1444 | 1524 | 1604 | 1684 | 1764 | 1844 | 1924 | 2004 | 2084 |

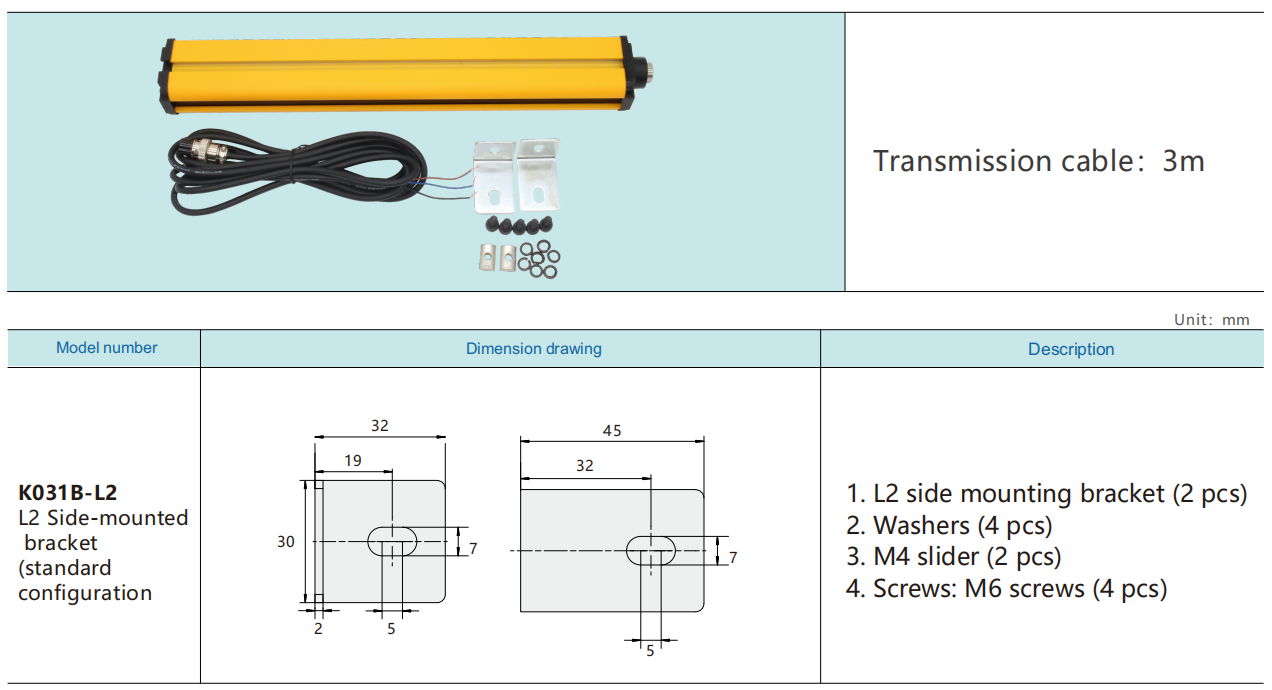

附件
安装说明
安装光幕时，请确保光幕与机器危险区域之间保持安全距离。 在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。
正确计算安全距离，保持检测区域与机器危险部位之间的最小安全距离。
安全距离是指光幕的检测平面与机器的切削刃或危险部件之间的最小距离。

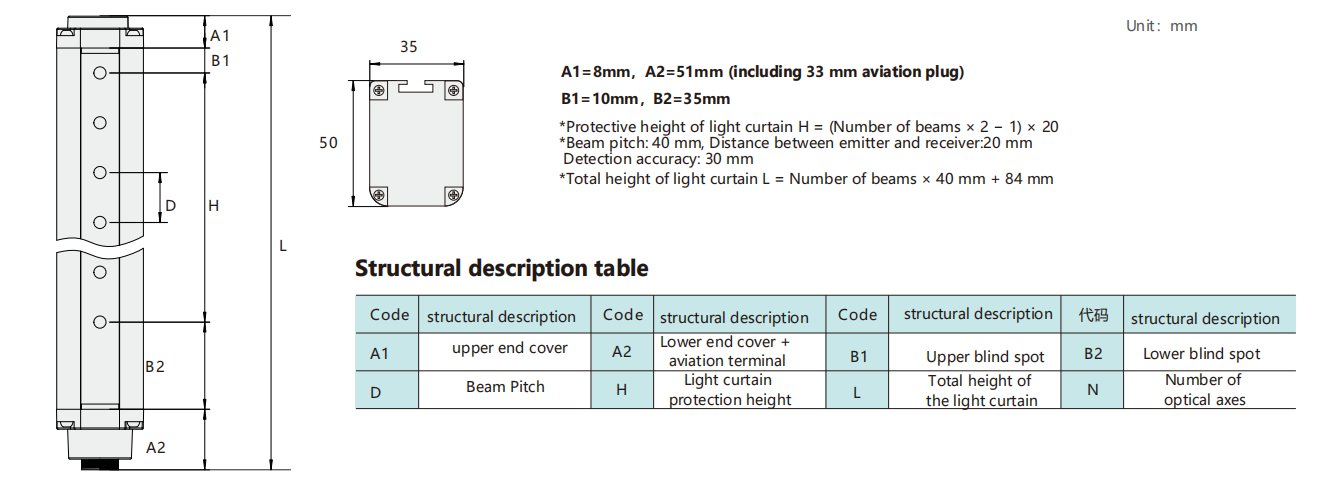

外部图

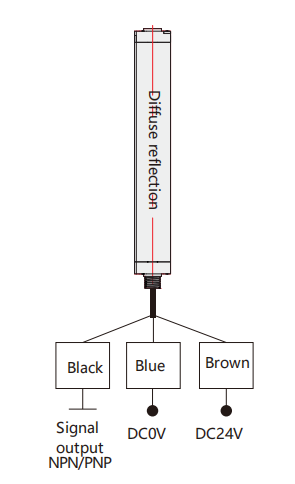

接线图
| 输出形式 | 光幕状态 | 接收器指示器 | 输出晶体管状态 | |
| NPN型 | 无感应 | 绿色亮起 | 在 | 输出低 |
| 传感 | 红灯亮 | 离开 | 开路漏电流≤2mA | |
| 过错 | 红色闪烁 | 离开 | 开路漏电流≤2mA | |
| PNP型 | 无感应 | 绿色亮起 | 在 | 输出高电平 |
| 传感 | 红灯亮 | 离开 | 开路漏电流≤2mA | |
| 过错 | 红色闪烁 | 离开 | 开路漏电流≤2mA | |
