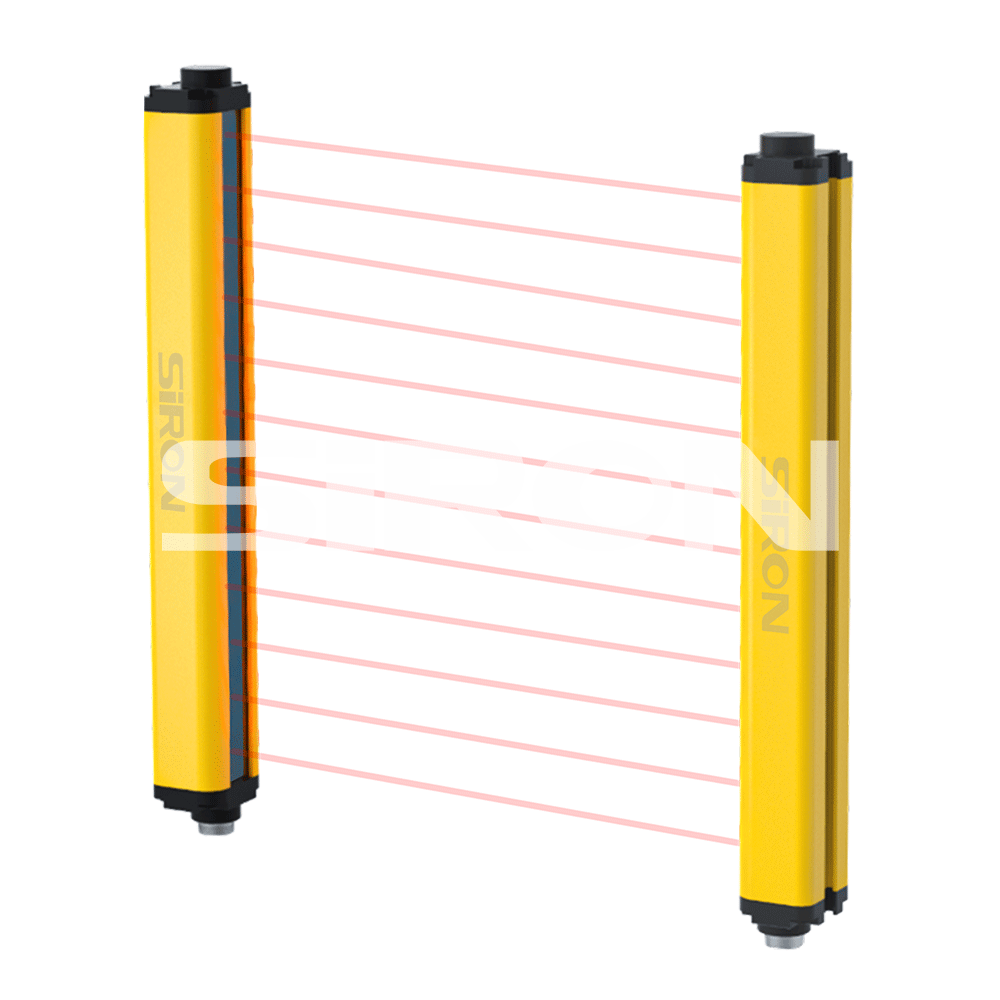

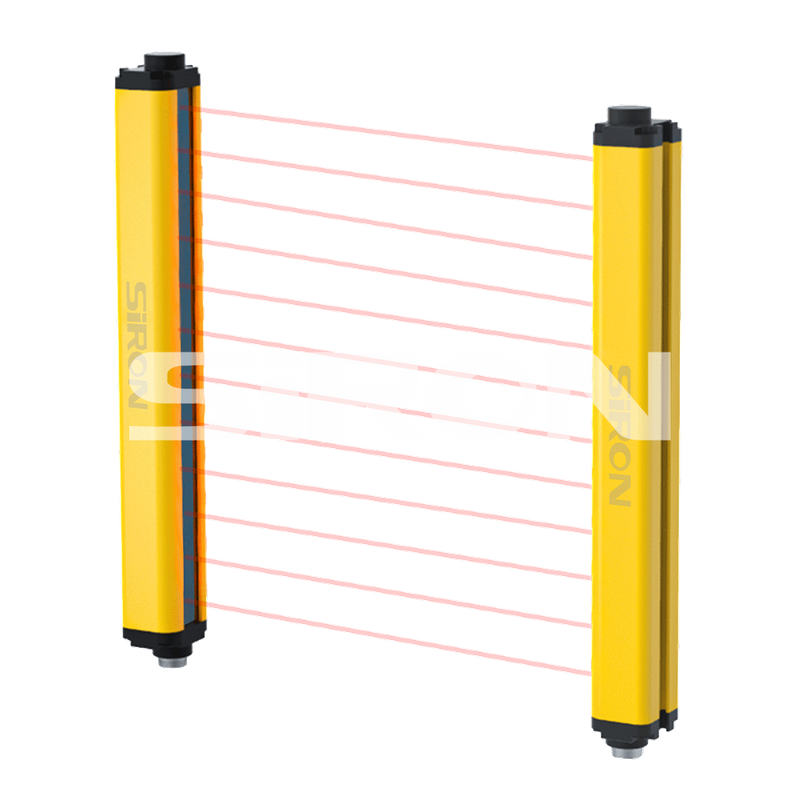

Siron K033系列小灯罩

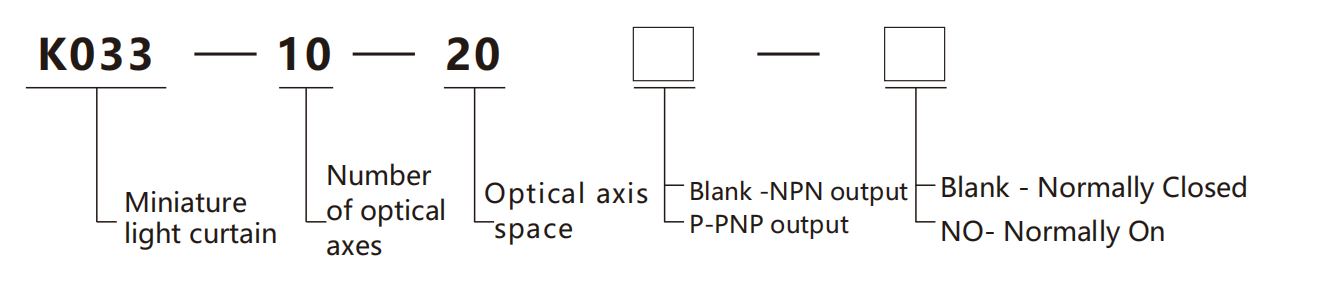

关于选型

选型举例：K033-10-20表示K033系列，光轴数10轴，光轴间距20mm，NPN输出，常闭状态；

K033-10-20p-no表示K033系列，光轴数量为10轴，光轴间距20mm，PNP输出，常开状态。

笔记：

1、保护距离可定制至4m，型号举例如下： K033-10-20(D4)表示K033系列，光轴数量为10轴，光轴  间距为20mm，NPN输出，常闭状态，保护距离为4m。

2、单独订购支架时，订购型号为：K033-L1、K033-L2。

规格

姓名	小灯幕
外貌
横截面区域	35×27mm	响应时间	响应时间=（n*0.1ms）+0.4ms（n是光轴的数量）
频道数量	两通道	工作温度	-10〜55℃（无凝结）
梁的数量	10mm分离距离：8、12、16 ---- 140axis; 20mm分离距离：4、6、8 ---- 72Axis; 40mm的分离距离：4、6、8 ---- 36轴	存储温度	-30〜70℃（无凝结）
protecion高度	保护高度h =（n-1）*光轴间距， n是光轴的数量	工作环境湿度	当温度为20℃时， 空气的相对湿度<85％
保护距离*	0.1〜2m（可自定义为4m）	反灯干扰	10000lux（入射词> 5°）
光轴间距	10mm/20mm/40mm	浅窗帘形式	相对表达
解决	15mm/25mm/45mm	同步	线同步
电压	DC10〜30V	外壳材料	铝合金
力量	<5W	外壳等级	IP65
发射光源	940nm	安全输出（OSSD）	NPN/PNP晶体管输出，200mA以下的负载电流， 低于IV以下的残留电压（电缆延长引起的电压下降除外 ），泄漏电流低于1mA
保护电路	电源过电压保护，反极性 保护和输出过电流保护



例子

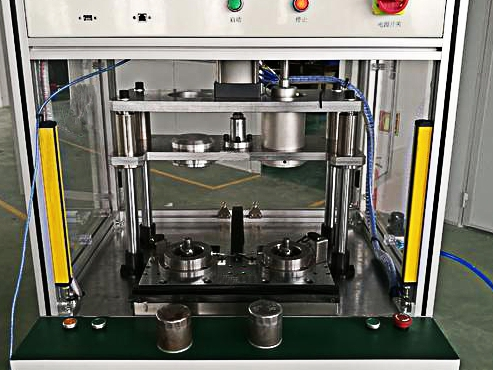

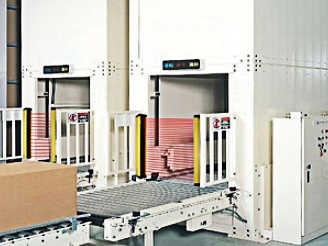

设备安全防护检查                                                  设备安全防护检查

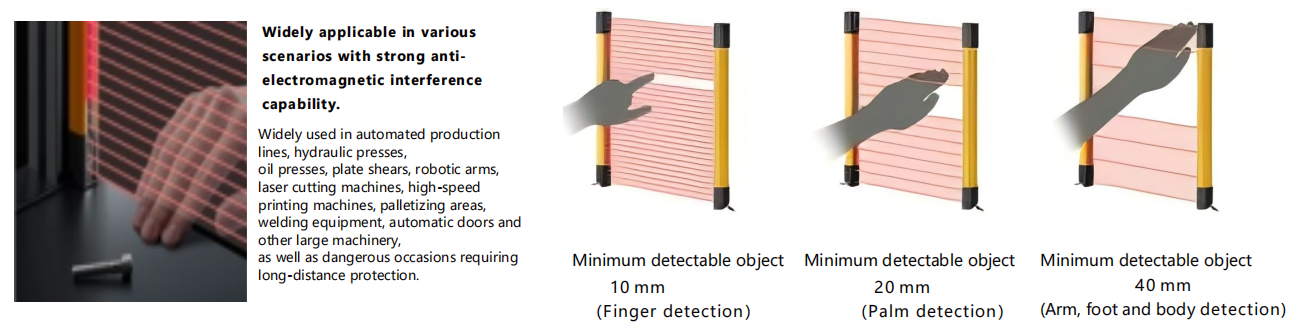

光轴间距示意图

选型清单

光轴间距10mm（防护距离：0.1~2m；  可定制至 5m）

光轴间距	10mm
光轴数	8轴	12轴	16轴	20轴	24轴	28轴	32轴	36轴	40轴	44轴	48轴	52轴	56轴	60轴	64轴	68轴
防护高度(mm)	70	110	150	190	230	270	310	350	390	430	470	510	550	590	630	670
光幕高度(mm)	139	179	219	259	299	339	379	419	459	499	539	579	619	659	699	739

光轴间距	10mm
光轴数	72轴	76轴	80轴	84轴	88轴	92轴	96轴	100轴	104轴	108轴	112轴	116轴	120轴	124轴	……	140轴
防护高度(mm)	710	750	790	830	870	910	950	990	1030	1070	1110	1150	1190	1230	……	1390
光幕高度(mm)	779	819	859	899	939	979	1019	1059	1099	1139	1179	1219	1259	1299	……	1459

光轴间距20mm（防护距离：0.1~2m；  可定制至 5m）

光轴间距	20mm
光轴数	4轴	6轴	8轴	10轴	12轴	14轴	16轴	18轴	20轴	22轴	24轴	26轴	28轴	30轴	32轴	34轴
防护高度(mm)	60	100	140	180	220	260	300	340	380	420	460	500	540	580	620	660
光幕高度(mm)	114	179	219	259	299	339	379	419	459	499	539	579	619	659	699	739

光轴间距	20mm
光轴数	36轴	38轴	40轴		42轴		44轴		46轴		48轴		50轴		52轴		54轴		56轴		58轴		60轴		62轴	……	72轴
防护高度(mm)	700	740	780		820		860		900		940		980		1020		1060		1100		1140		1180		1220	……	1420
光幕高度(mm)	779	819	859		899		939		979		1019		1059		1099		1139		1179		1219		1259		1299	……	1499

光轴间距40mm（防护距离0.1~2m，可定制至5m）

光轴间距	40mm
光轴数	4轴	6轴	8轴	10轴		12轴		14轴		16轴		18轴		20轴		22轴		24轴		26轴		28轴		30轴	32轴	34轴	36轴
防护高度(mm)	120	200	280	360		440		520		600		680		760		840		920		1000		1080		1160	1240	1320	1400
光幕高度(mm)	199	279	359	439		519		599		679		759		839		919		999		1079		1159		1239	1319	1399	1479

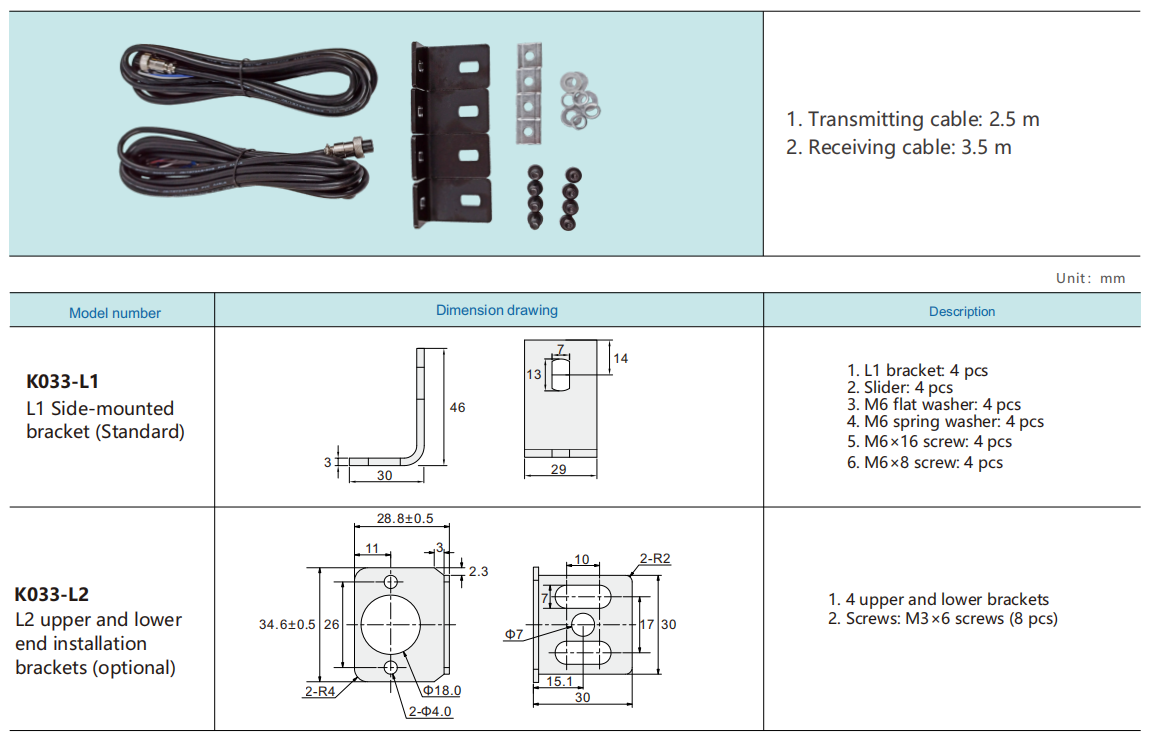

附件

安装说明

安装光幕时，请确保光幕与机器危险区域之间保持安全距离。在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。

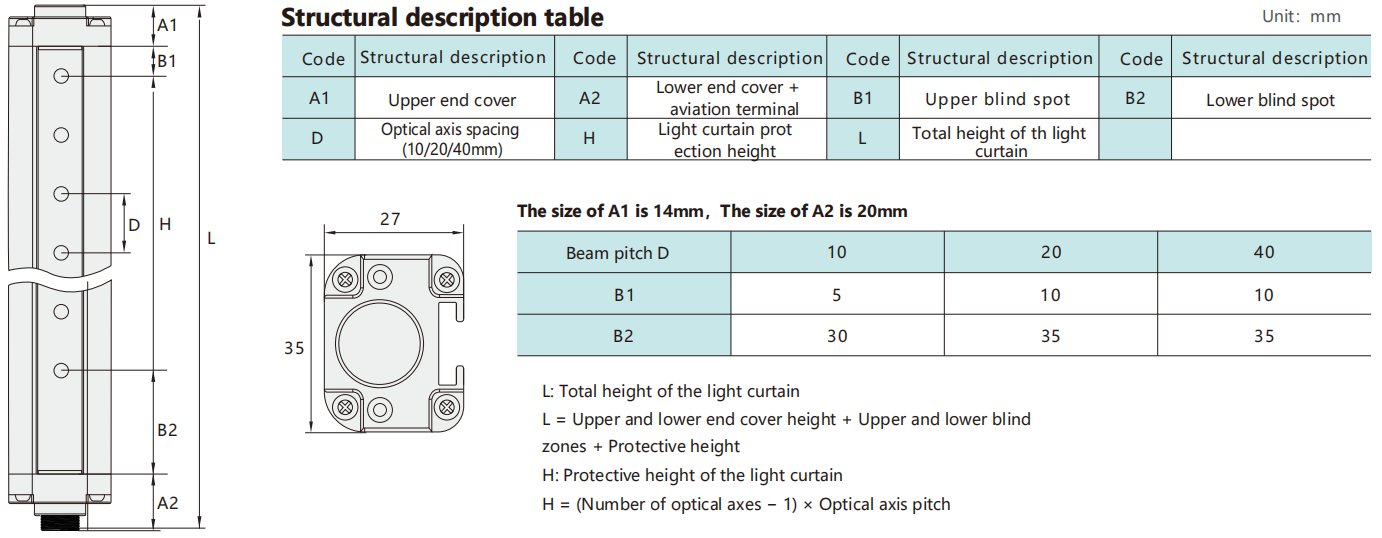

外部图

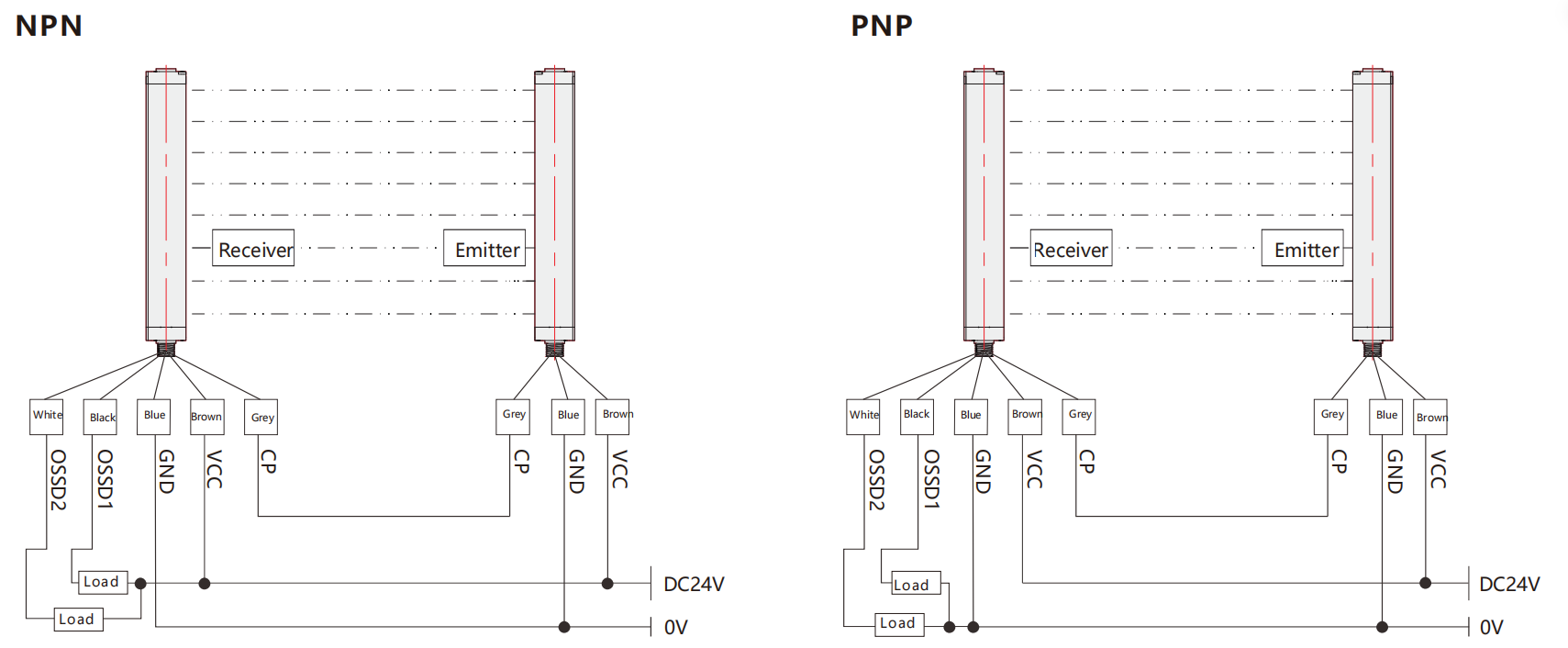

接线图
