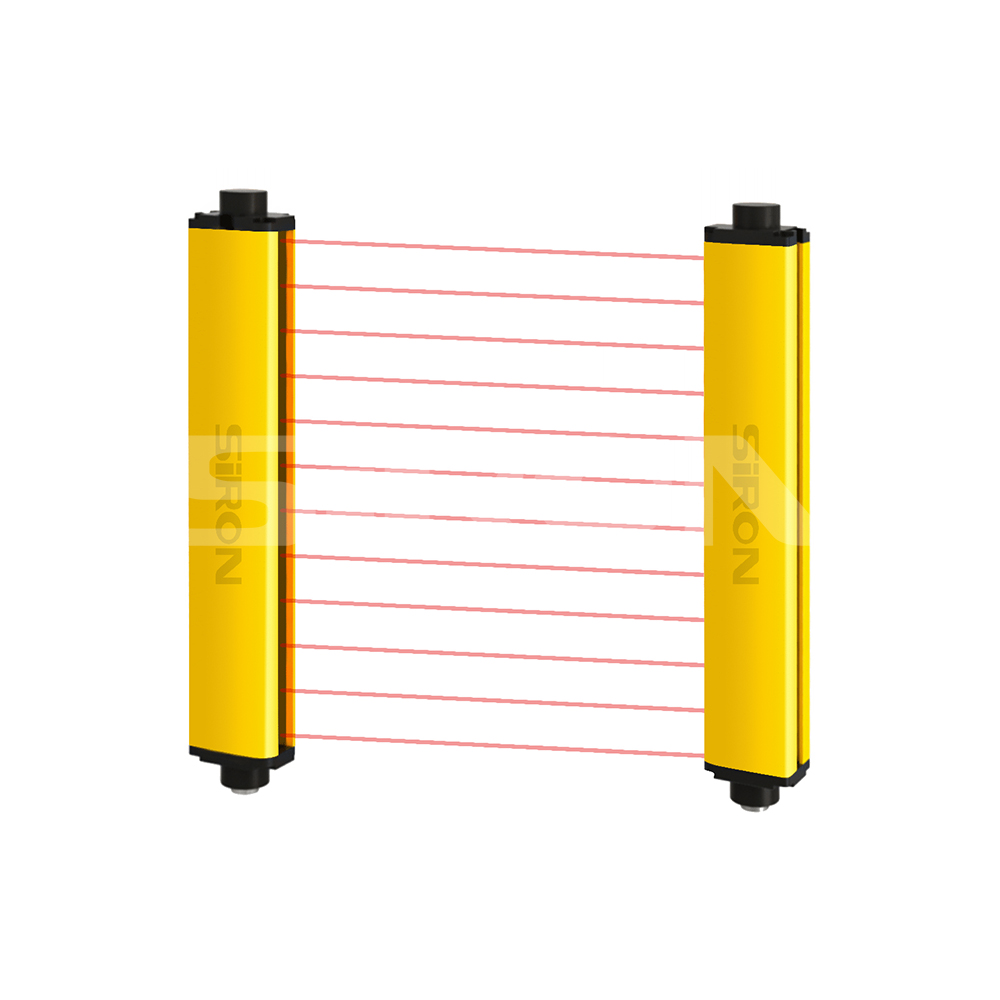

Siron K031A系列通用灯罩（反闪光）线同步

关于选择

类型分析
①	环球灯幕（反果岭）系列	K031a
②	光轴的数量	8：8轴                     16：16轴                  24：24轴 （有关其他轴号，请参阅选择表）
③	光轴间距	20：20mm           40：40mm
④	输出模式	空白：NPN输出                       P：PNP OUPUT
⑤	工作条件	空白：通常关闭状态

选择示例：

K031A-24-20表示K031A系列，24个光轴，光轴间距20mm，NPN输出，常闭状态。

K031A-24-20P表示K031A系列，24个光轴，光轴间距20mm，PNP输出，常闭状态。

著名的：

1.防护距离可定制最大20米。模型示例如下：

K031A-24-20（D10）表示K031A系列，具有24个光轴，20mm的光轴间距   ，NPN输出，正常闭合状态和10米的保护距离。

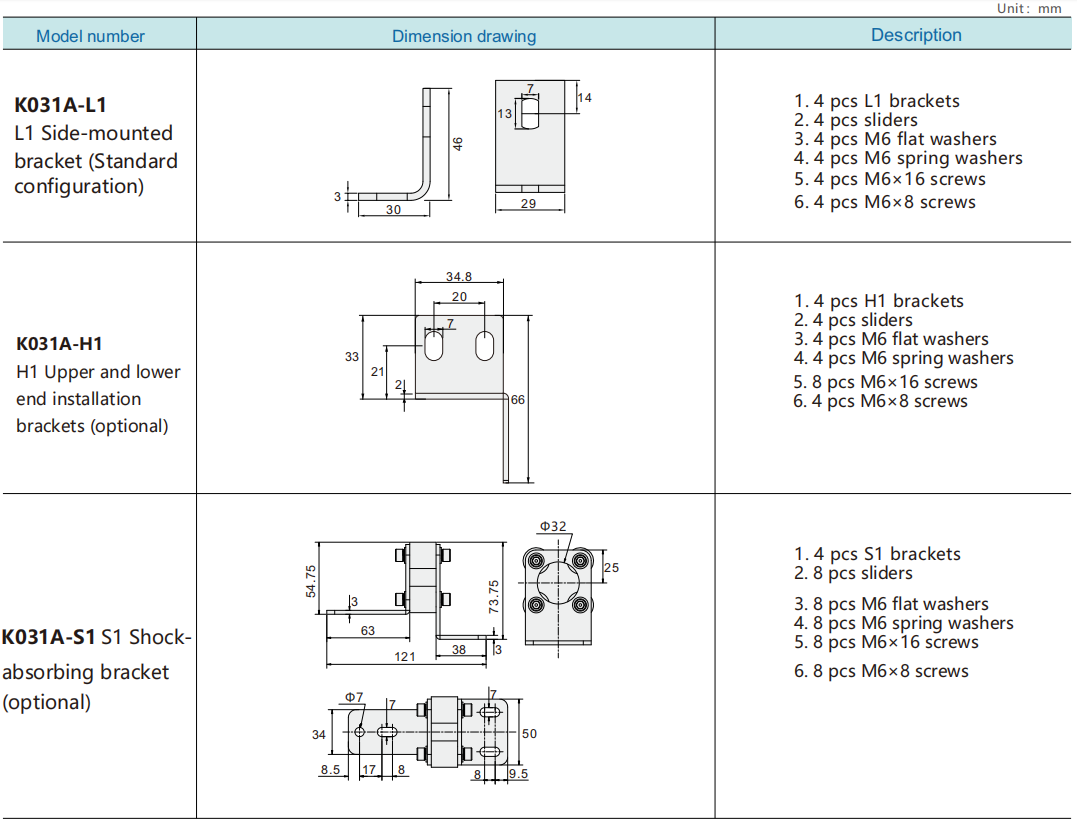

2。分别订购括号时，订单模型为：K031A-L1，K031A-H1和K031A-S1。

规格

姓名	环球灯幕（反绿色）

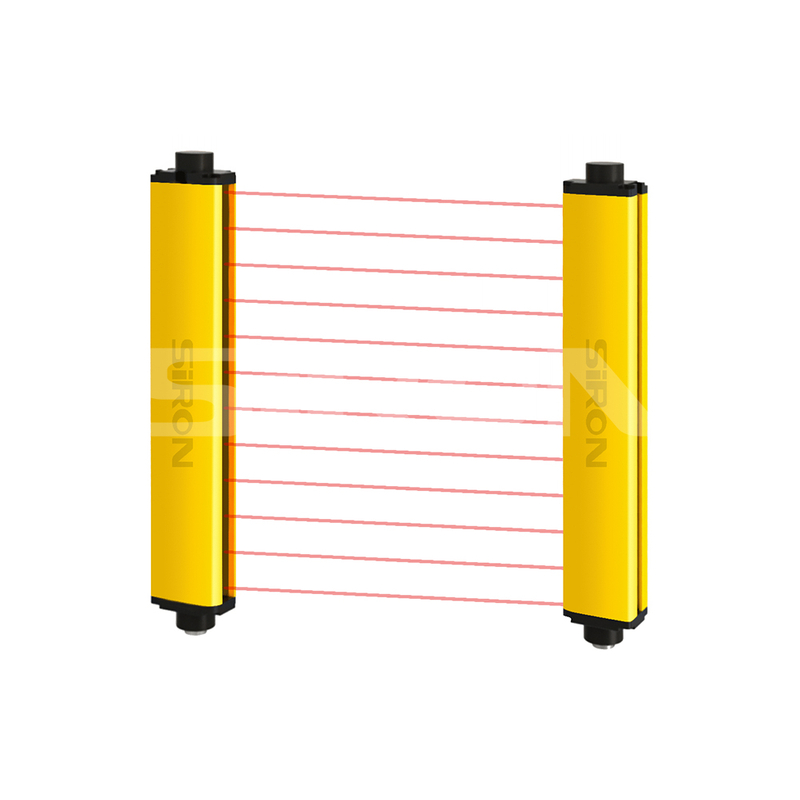

外貌
跨区域	35×50mm
频道数量	两通道
光轴的数量	8、16、24轴……
保护高度	保护高度h =（n-1）*光轴间距，其中n是光轴的数量
保护距离*	0。 1〜5m（可自定义最大20m）
光轴间距	20mm/40mm
解决	30mm/50mm
电源电压	DC10〜30V
力量	<5W
发射光源	940nm
保护电路	电源过电压保护，反极性保护和输出过电流保护
响应时间	响应时间=（n* 0.1 ms）+ 0.4 ms（其中n是光轴的数量）
操作环境温度	-10〜+55℃（无凝结）
存储环境温度	-30〜+70℃（无凝结）
工作环境湿度	当温度为20℃时，空气的相对湿度小于85％
振动阻力	频率：10-55Hz，幅度：0.35±0.05 mm，在X，Y和Z的每个方向上两次
Ani光学干扰	100,000升（入射角> 5°）
输出模式	NPN/PNP
同步模式	线同步
外壳材料	铝合金
案例保护课	IP65
安全输出（OSSD）	NPN/PNP晶体管输出，负载电流低于200mA，剩余电压低于1V（不包括电缆延长引起的电压降），泄漏电流以下1mA

例子



设备运行保护检测                          设备运行保护检测

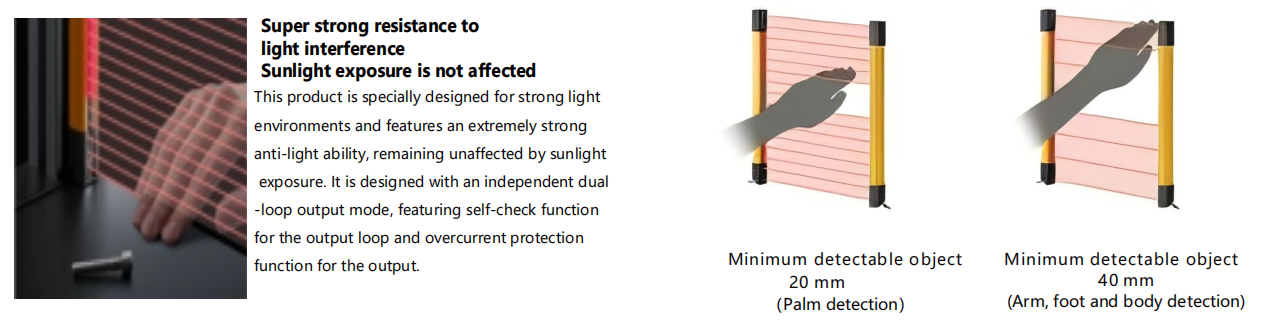

光轴间距示意图

选型清单

光轴间距20mm（防护距离0.1~5m，可定制20m）

光轴间距	20mm
光轴数	8轴	16轴	24轴	32轴	40轴		48轴		56轴		64轴		72轴		80轴		88轴		96轴		104轴		112轴		120轴		128轴		136轴	144轴	152轴	160轴
防护高度（毫米）	140	300	460	620	780		940		1100		1260		1420		1580		1740		1900		2060		2220		2380		2540		2700	2860	3020	3180
光幕高度(mm)	230	390	550	710	870		1030		1190		1350		1510		1670		1830		1990		2150		2310		2470		2630		2790	2950	3110	3270

光轴间距40mm（防护距离0.1~5m，可定制至20m）

光轴间距	40mm
光轴数	8轴	12轴	16轴	20轴		24轴		28轴		32轴		36轴		40轴		44轴		48轴		52轴		56轴		60轴		64轴		68轴		72轴	76轴	80轴
防护高度（毫米）	280	440	600	760		920		1080		1240		1400		1560		1720		1880		2040		2200		2360		2520		2680		2840	3000	3160
光幕高度(mm)	370	530	690	850		1010		1170		1330		1490		1650		1810		1970		2130		2290		2450		2610		2770		2930	3090	3250

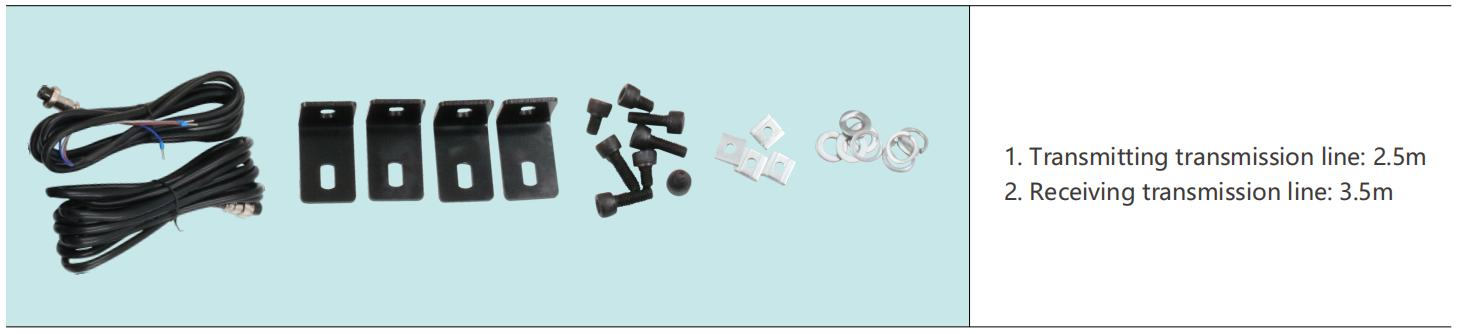

附件

安装说明

安装光幕时，请确保光幕与机器危险区域之间保持安全距离。  在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。

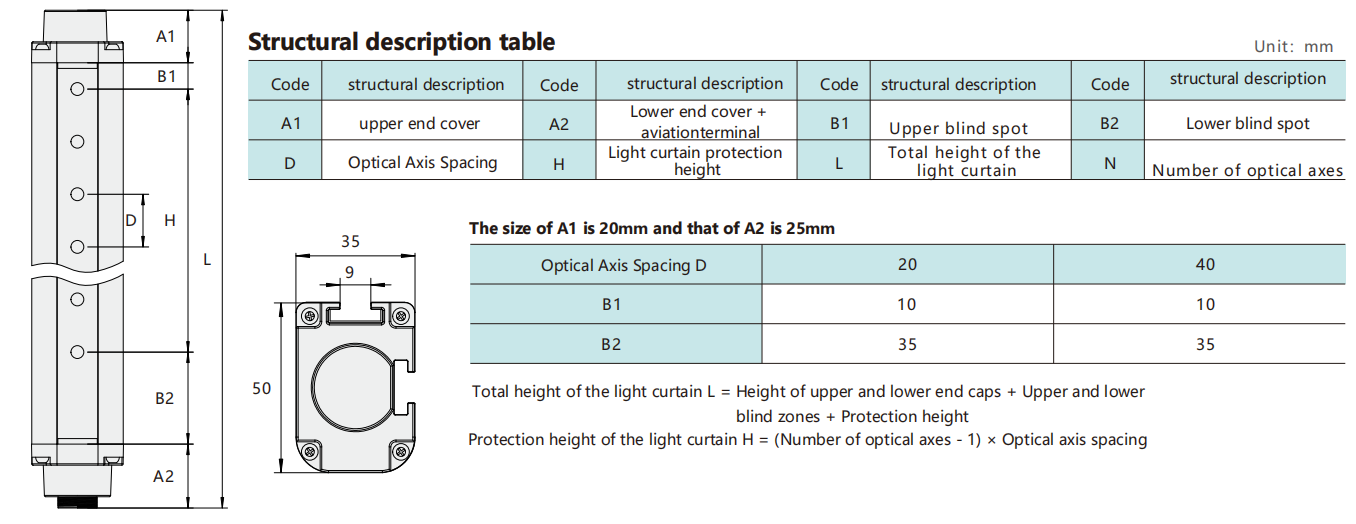

外部图

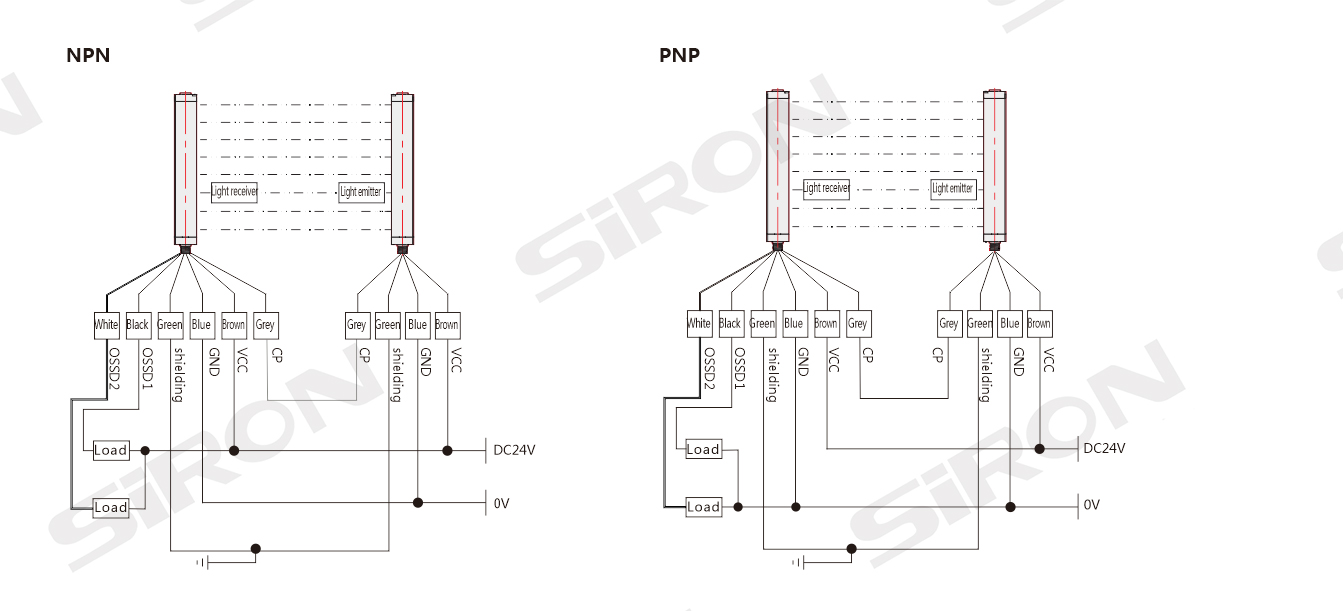

接线图
