关于选择

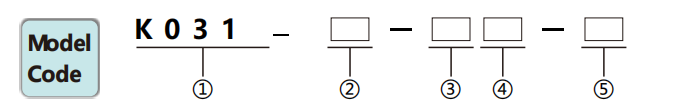

| 类型分析 | ||
| ① | 环球灯幕系列 | K031 |
| ② | 光轴的数量 | 8：8轴 12：12轴 16：16轴 （有关其他轴号，请参阅选择表） |
| ③ | 光轴间距 | 10：10mm 20：20mm 40：40mm |
| ④ | 输出模式 | 空白：NPN输出 P：PNP OUPUT |
| ⑤ | 工作条件 | 空白：通常关闭状态 号：通常打开状态 |
选择示例：K031-8-10指示K031系列，具有8个光轴，10mm的光轴间距，NPN输出和正常闭合的stat e。
指出：1。对于10mm的间距：光轴的数量范围为8至160。
对于20mm的间距：光轴的数量范围为4至80。
对于40mm的间距：光轴的数量范围为4至76。
保护距离可以定制最多30米。模型的示例如下：
K031-12-20（D30）表示K031系列，具有12个光轴，20mm的光轴间距，NPN输出，正常闭合状态和30米的保护距离。
2。 分别订购括号时，订单模型为：K031-L1，K031-H1，K031-Z和K031-N。
规格
姓名 | 环球 灯幕 |

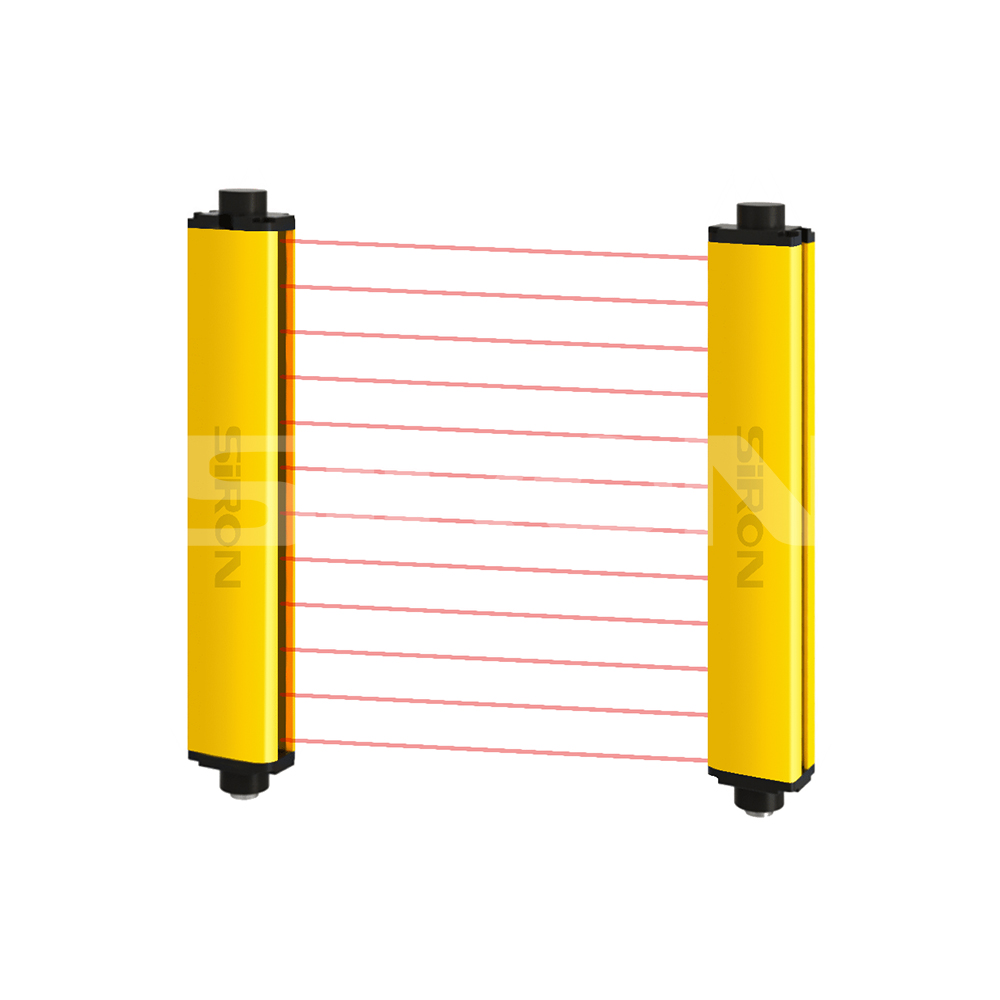

外貌 |  |
跨区域 | 35×50mm |
频道数量 | 双通道（当光轴的数量为4时，只有单通道） |
光轴的数量 | 10mm间距：8、12、16 ---- 320轴 20mm间距：4、6、8 ---- 160轴 40mm间距：4、6、8 ---- 122轴 |
保护高度 | 保护高度h =（n-1）*光轴的间距，其中n是光轴的数量 |
保护距离* | 0。 1〜10m（可自定义最大30m） |
光轴间距 | 10mm/20mm/40mm |
解决 | 20mm/30mm/50mm |
工作电源 | DC 10〜30V |
力量 | <5W |
发射光源 | 940nm |
保护电路 | 电源过电压保护，反极性保护和输出过电流保护 |
响应时间 | 响应时间=（n*0.1ms）+0.4ms（n是光轴的数量） |
操作环境温度 | -10〜55℃（无凝结） |
存储环境温度 | -30〜70℃（无凝结） |
WorkingAmbient湿度 | 当温度为20℃时，空气的相对湿度小于85％ |
振动阻力 | 频率：10-55Hz，幅度：0.35±0.05mm，X，Y和Z的每个方向20倍 |
抗光学干扰 | 10000LUX（入射角L> 5°） |
| 浅窗帘形式 | 贯穿束类型 |
| 同步模式 | 线同步 |
| 外壳材料 | 铝合金 |
| 案例保护课 | IP65 |
| 安全输出（OSSD） | NPN/PNP晶体管输出，负载电流低于200mA，剩余电压低于1V（不包括电缆延长引起的电压降），泄漏电流以下1mA |

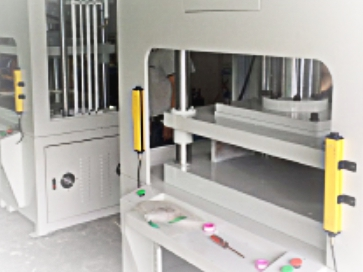

例子

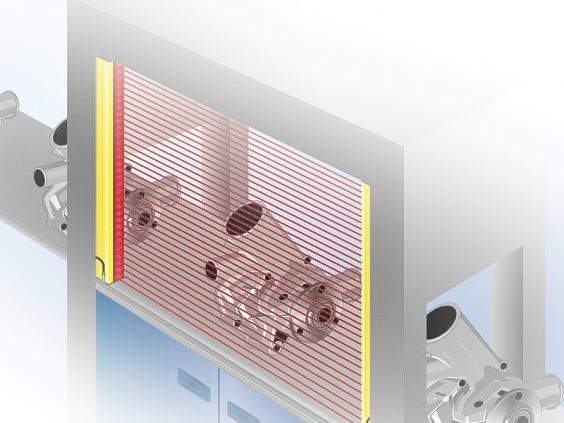

检测是否有人 检测是否有人
接近机器 接近机器

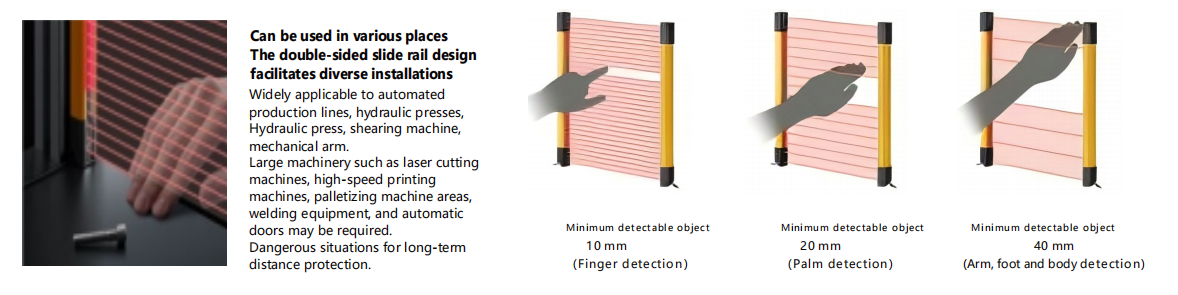

光轴间距示意图
选型清单
光轴间距10mm（防护距离：0.1～10m，可定制至30m）
光轴间距 | 10米 | |||||||||||||||
光轴数 | 8轴 | 12轴 | 16轴 | 20轴 | 24轴 | 28轴 | 32轴 | 36轴 | 40轴 | 44轴 | 48轴 | 52轴 | 56轴 | 60轴 | 64轴 | 68轴 |
防护高度（毫米） | 70 | 110 | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 |
光幕高度(mm) | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | 710 | 750 |
光轴间距 | 10mm | ||||||||||||||||
光轴数 | 72轴 | 76轴 | 80轴 | 84轴 | 88轴 | 92轴 | 96轴 | 100轴 | 104轴 | 108轴 | 112轴 | 116轴 | 120轴 | 124轴 | 128轴 | …… | 320轴 |
防护高度（毫米） | 710 | 750 | 790 | 830 | 870 | 910 | 950 | 990 | 1030 | 1070 | 1110 | 1150 | 1190 | 1230 | 1270 | …… | 3190 |
光幕高度(mm) | 790 | 830 | 870 | 910 | 950 | 990 | 1030 | 1070 | 1110 | 1150 | 1190 | 1230 | 1270 | 1310 | 1350 | …… | 3270 |
光轴间距20mm（防护距离：0.1~10m，可定制至30m）
光轴间距 | 20mm | |||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | 32轴 | 34轴 |
防护高度（毫米） | 60 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 | 620 | 660 |
光幕高度(mm) | 125 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | 710 | 750 |
光轴间距 | 20mm | ||||||||||||||||
光轴数 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 | 60轴 | 62轴 | 64轴 | …… | 160轴 |
防护高度（毫米） | 700 | 740 | 780 | 820 | 860 | 900 | 940 | 980 | 1020 | 1060 | 1100 | 1140 | 1180 | 1220 | 1260 | …… | 3180 |
光幕高度(mm) | 790 | 830 | 870 | 910 | 950 | 990 | 1030 | 1070 | 1110 | 1150 | 1190 | 1230 | 1270 | 1310 | 1350 | …… | 3270 |
光轴间距40mm（防护距离：0.1～10m，可定制至30m）
光轴间距 | 40mm | |||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | 32轴 | 34轴 |
防护高度（毫米） | 120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | 1000 | 1080 | 1160 | 1240 | 1320 |
光幕高度(mm) | 210 | 290 | 370 | 450 | 530 | 610 | 690 | 770 | 850 | 930 | 1010 | 1090 | 1170 | 1250 | 1330 | 1410 |
光轴间距 | 40mm | ||||||||||||||||
光轴数 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | 52轴 | 54轴 | 56轴 | 58轴 | 60轴 | 62轴 | 64轴 | …… | 122轴 |
防护高度（毫米） | 1400 | 1480 | 1560 | 1640 | 1720 | 1800 | 1880 | 1960 | 2040 | 2120 | 2200 | 2280 | 2360 | 2440 | 2520 | …… | 4840 |
光幕高度(mm) | 1490 | 1570 | 1650 | 1730 | 1810 | 1890 | 1970 | 2050 | 2130 | 2210 | 2290 | 2370 | 2450 | 2530 | 2610 | …… | 4930 |
注：1 当光轴数为4时，只能使用单通道。

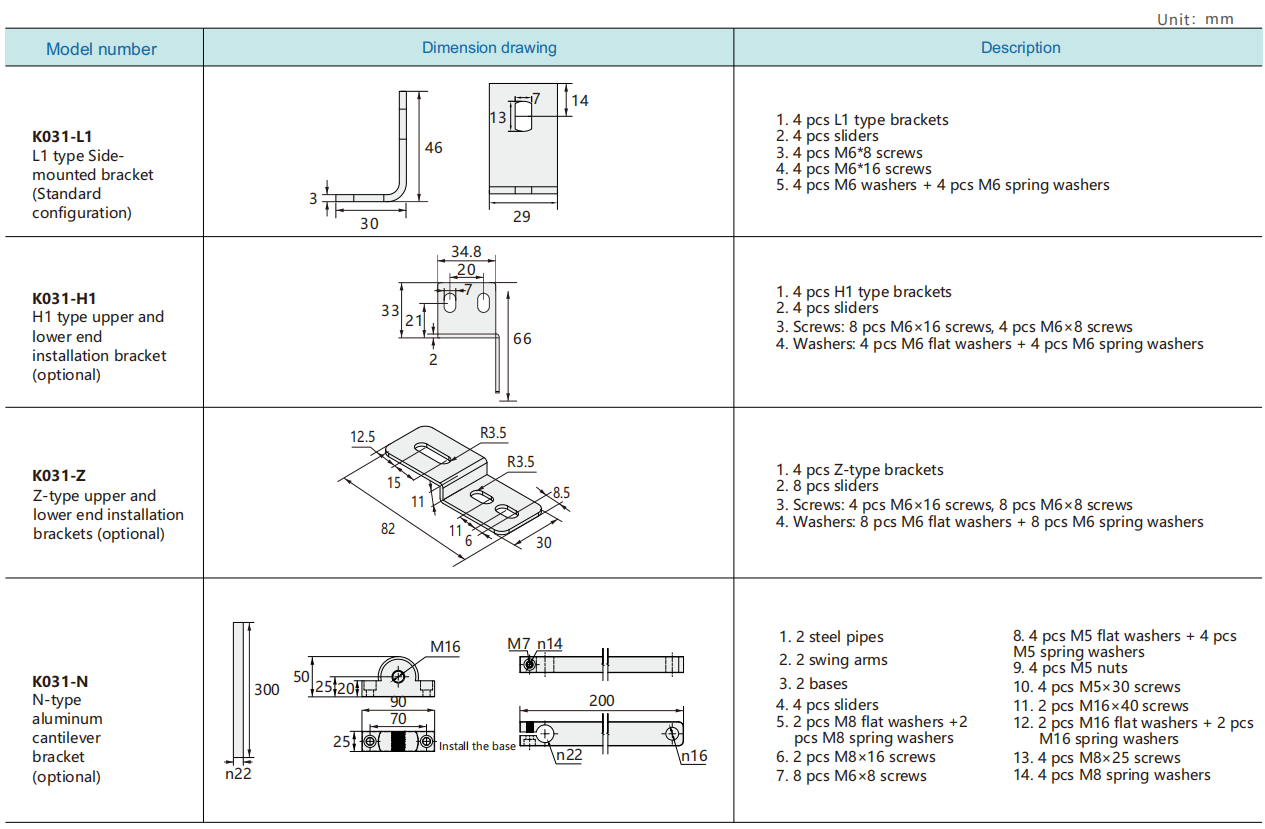

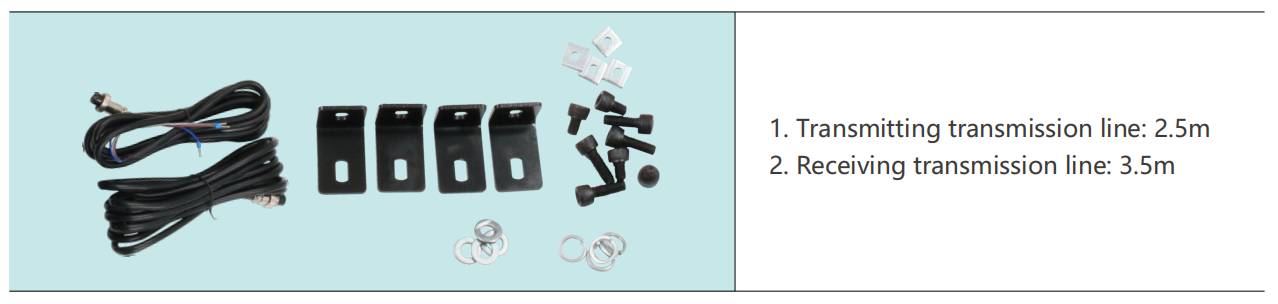

附件
外部图

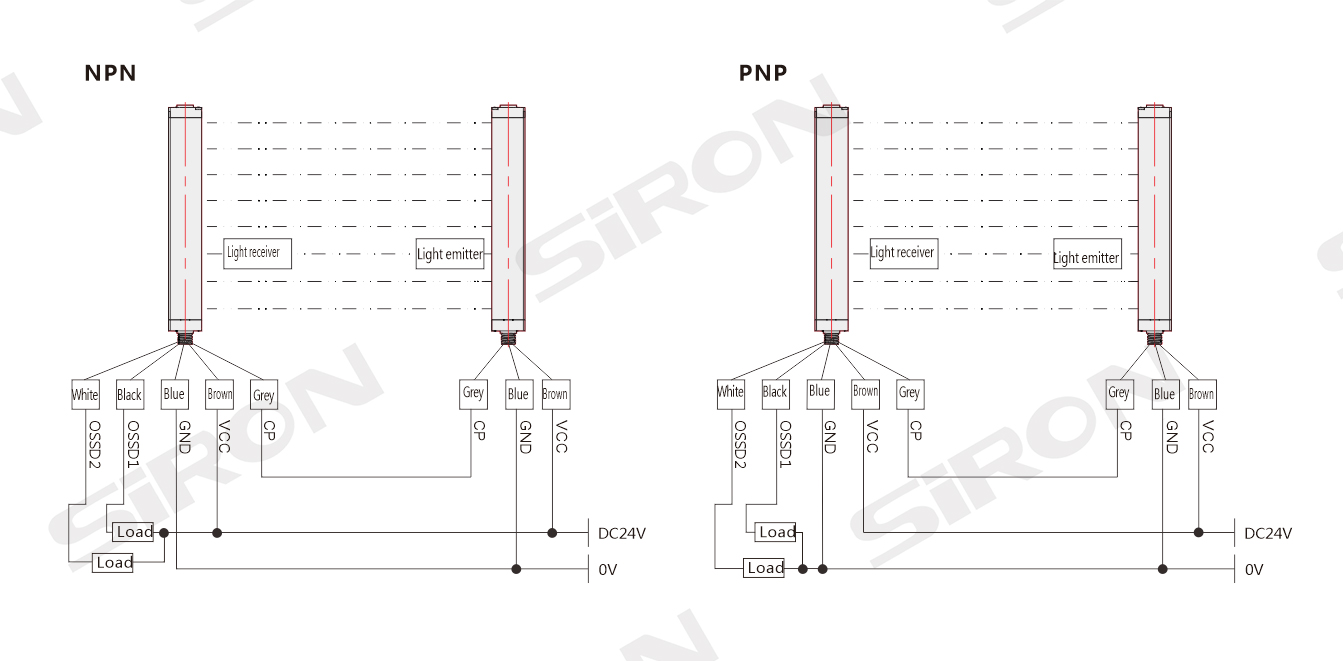

接线图
