关于选择

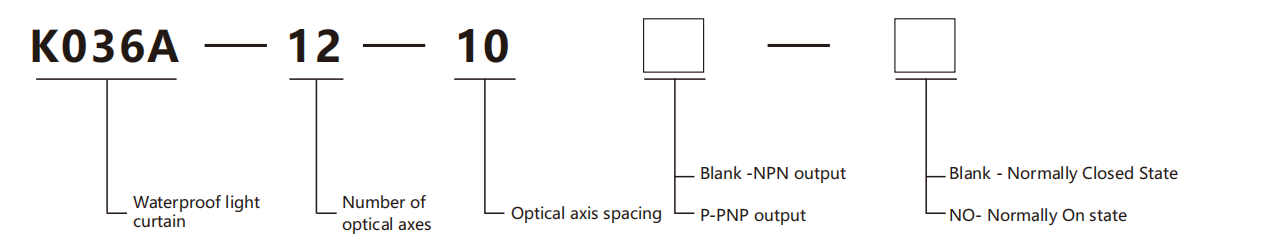

选型示例：
K036A-12-10表示K036A系列，光轴数量为12轴，光轴间距10mm，NPN输出，常闭状态。
K036A-12-10P-No表示K036A系列，光轴数量12轴，光轴间距10mm， PNP输出，常开状态。
注意：默认值是单个频道，如果您自定义双通道（不是防水），请咨询我们的销售人员。
规格

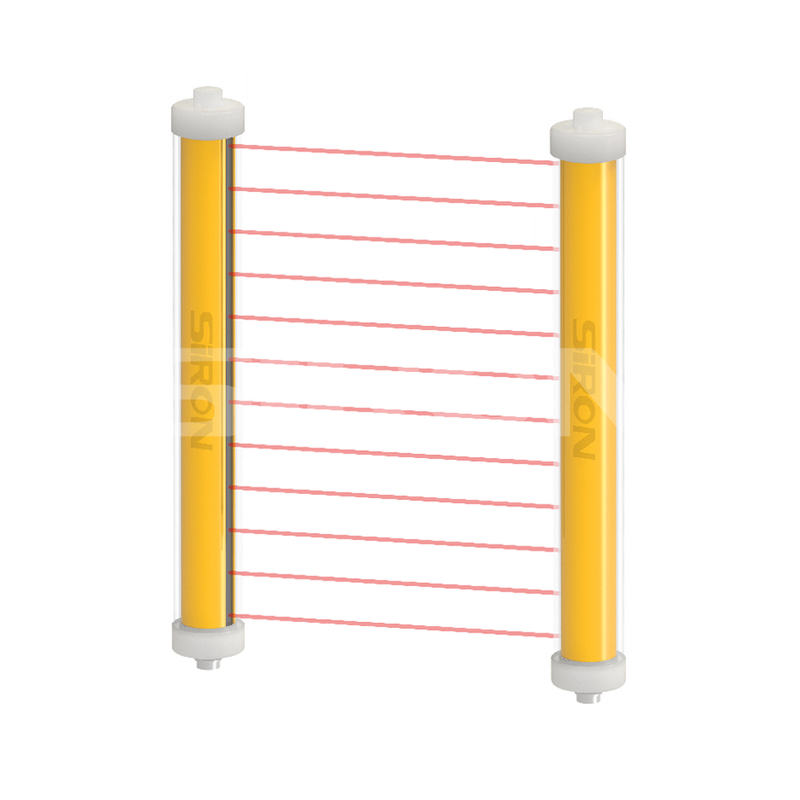

| 姓名 | 防水灯幕 | ||||
| 外貌 |  | ||||
| 横截面区域 | φ37mm | 响应时间 | ≤10ms | ||
| 频道数量 | 单个 通道，双 通道（不 防水） | 同步性 | 线路锁定 | ||
| 光轴的数量 | 4、6、8、10…… | 保护课 | IP69 | ||
| 保护高度 | 保护高度h =（n-1）*光轴间距，n是 光轴的数量 | 工作温度 | -10++55℃ | ||
| 保护距离* | 0.2 ～3m | 环境温度 | -40++70℃ | ||
| 光轴间距 | 10mm/20mm/40mm/60mm | 相对湿度 | 35％RH〜85％RH | ||
| 力量 | 3〜8W | 对光线干扰的抵抗力 | 1000LUX | ||
| 电源 | 24V±10％ | 保护电路 | 反向保护/输出短路保护 | ||
| 输出方法 | NPN/PNP | 浅窗帘形式 | 相关性 | ||
| 对绝缘的抵抗力 | ≥100MΩ | ||||
例子
设备运行保护检测 设备运行保护检测
光轴间距示意图
选型清单
光轴间距10mm（保护距离：0.2~3m）
光轴间距 | 10mm | |||||||||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | … | 72轴 |
防护高度(mm) | 30 | 50 | 70 | 90 | 110 | 130 | 150 | 170 | 190 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 370 | 390 | 410 | … | 710 |
光幕高度(mm) | 137 | 157 | 177 | 197 | 217 | 237 | 257 | 277 | 297 | 317 | 337 | 357 | 377 | 397 | 417 | 437 | 457 | 477 | 497 | 517 | … | 817 |
光轴间距20mm（保护距离0.2~3m）
光轴间距 | 20mm | |||||||||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 2 0 轴 | 22轴 | 24轴 | 2 6轴 | 28轴 | 3 0 轴 | 32轴 | 34轴 | 36轴 | 3 8轴 | 40轴 | 42轴 | … | 72轴 |
防护高度(mm) | 60 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 | 620 | 660 | 700 | 740 | 780 | 820 | … | 1420 |
光幕高度(mm) | 177 | 217 | 257 | 297 | 337 | 377 | 417 | 457 | 497 | 537 | 577 | 617 | 657 | 697 | 737 | 777 | 817 | 857 | 897 | 937 | … | 1537 |
光轴间距40mm（保护距离：0.2～3m）
光轴间距 | 40mm | |||||||||||||||||||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | 32轴 | 34轴 | 36轴 | 38轴 | 40轴 | 42轴 | 44轴 | 46轴 | 48轴 | 50轴 | ||||||||
防护高度(mm) | 120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | 1000 | 1080 | 1160 | 1240 | 1320 | 1400 | 1480 | 1560 | 1640 | 1720 | 1800 | 1880 | 1960 | ||||||||
光幕高度(mm) | 257 | 337 | 417 | 497 | 577 | 657 | 737 | 817 | 897 | 977 | 1057 | 1137 | 1217 | 1297 | 1370 | 1457 | 1537 | 1617 | 1697 | 1777 | 1857 | 1880 | 2017 | 2097 | ||||||||
光轴间距60mm （保护距离：0.2~3m）
光轴间距 | 60mm | |||||||||||||||||||||||||||||||
光轴数 | 4轴 | 6轴 | 8轴 | 10轴 | 12轴 | 14轴 | 16轴 | 18轴 | 20轴 | 22轴 | 24轴 | 26轴 | 28轴 | 30轴 | ||||||||||||||||||
防护高度（毫米） | 180 | 300 | 420 | 540 | 660 | 780 | 900 | 1020 | 1140 | 1260 | 1380 | 1500 | 1620 | 1740 | ||||||||||||||||||
光幕高度(mm) | 337 | 457 | 577 | 697 | 817 | 937 | 1057 | 1177 | 1297 | 1417 | 1537 | 1657 | 1777 | 1897 | ||||||||||||||||||

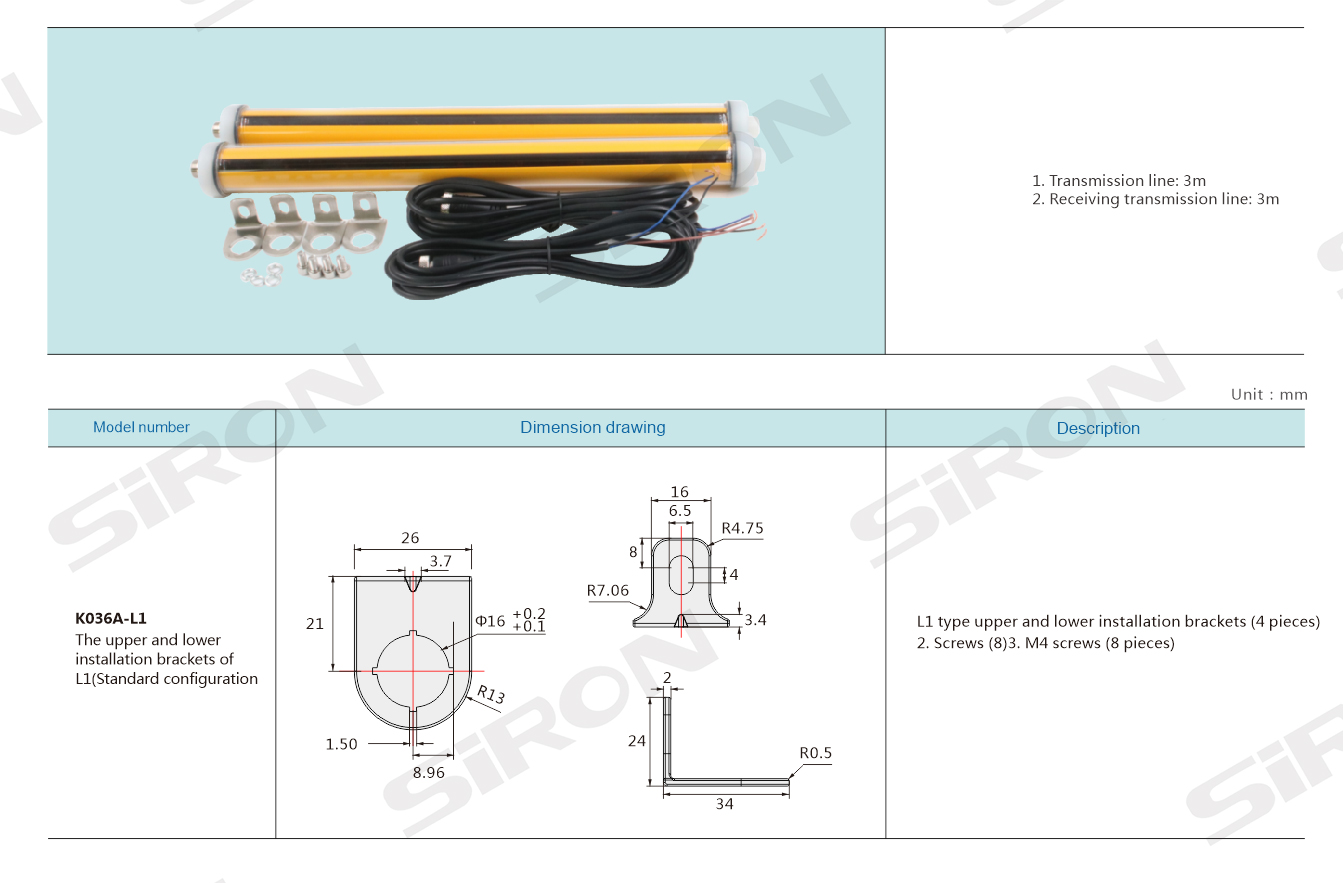

附件
安装说明
安装光幕时，请确保光幕与机器危险区域之间保持安全距离。 在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。
正确计算安全距离，保持检测区域与机器危险部位之间的最小安全距离。
安全距离是指光幕的检测平面与机器的切削刃或危险部件之间的最小距离。

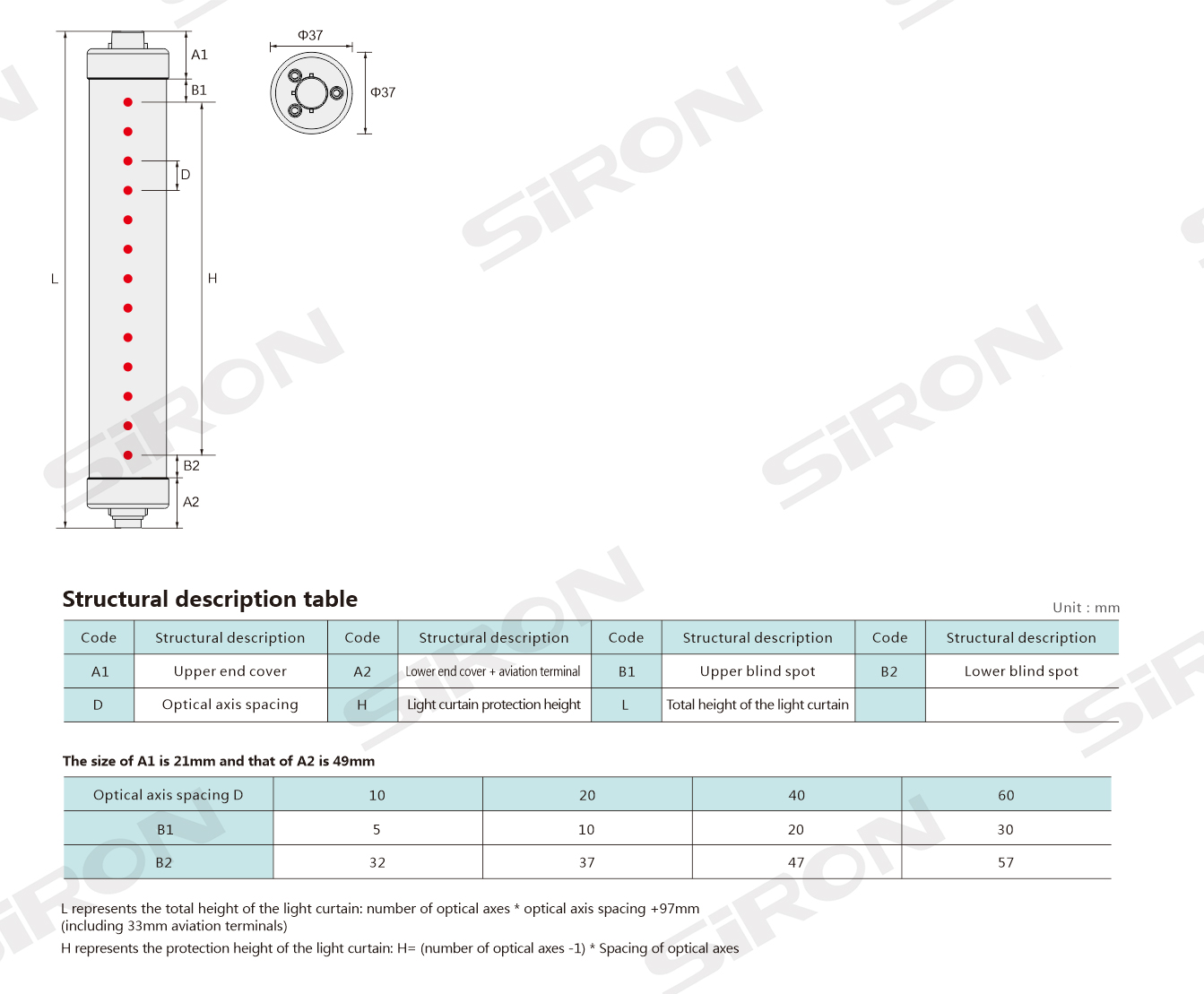

外部图

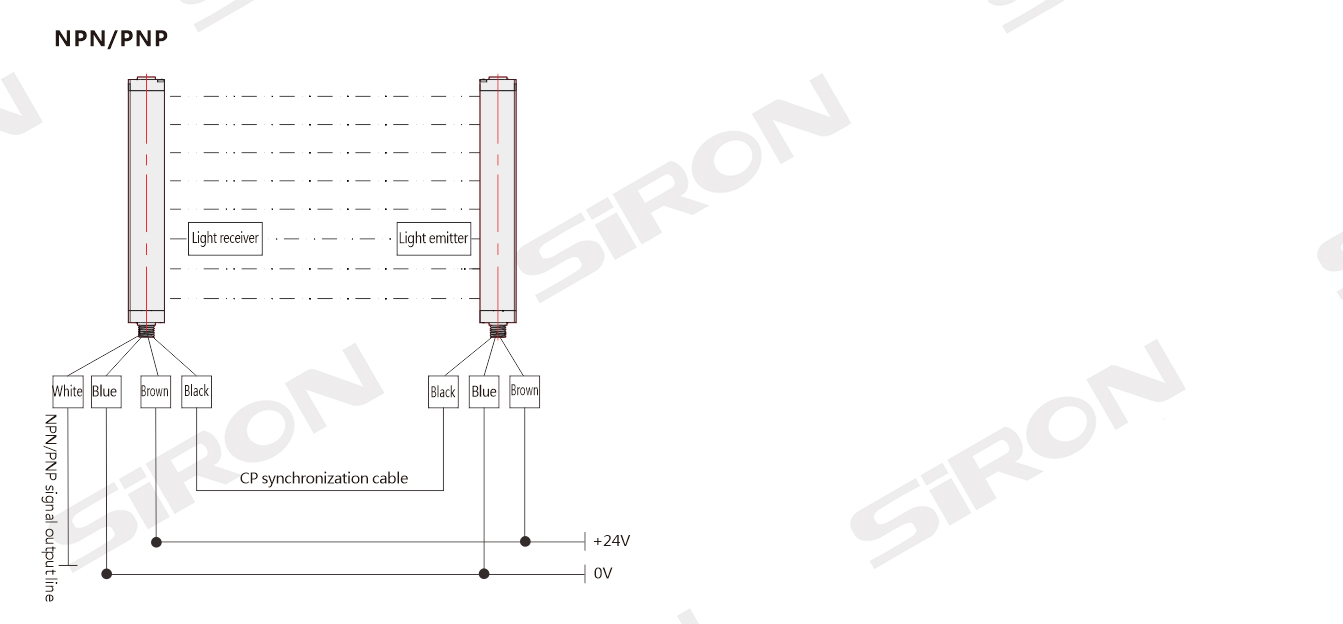

接线图
