Siron K036C系列防水灯罩

关于选择

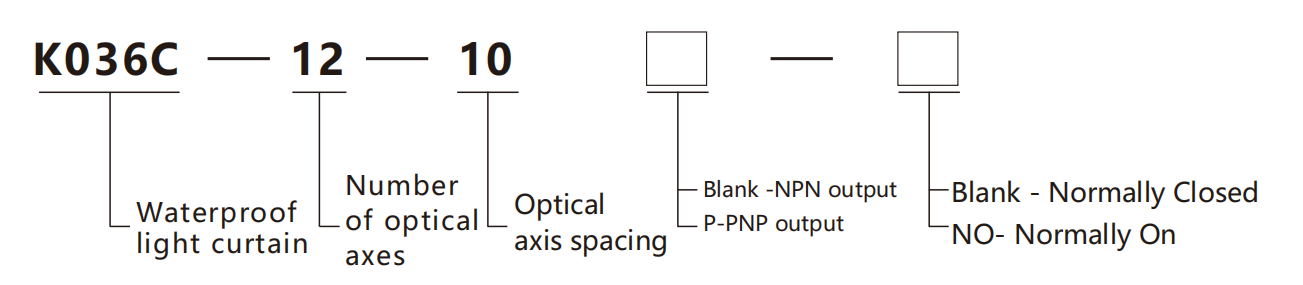

选型示例：

K036C-12-10表示K036C系列，光轴数量为12轴，光轴间距10mm，NPN输出，常闭状态。

K036C-12-10P-NO表示K036C系列，光轴数量为12轴，光轴间距10mm，PNP输出，常开状态。

规格

姓名	防水灯幕
外貌
横截面区域	φ55 mm	响应时间	≤10ms
频道数量	单个通道	同步性	电线同步
光轴的数量	4、6、8、10……	保护课	IP69
保护高度	保护高度h =（n-1）*光轴间距， n是光轴的数量	工作温度	-10++55℃
保护距离*	室内：0.1～30m；室外：0.1 ～5m	环境温度	-40++70℃
透视轴间距	10mm/20mm/40mm/60mm	相对湿度	35％RH〜85％RH
力量	3〜8W	对光线干扰的抵抗力	1000LUX
电源	24V±10％	保护电路	反向保护/输出短路
输出方法	NPN/PNP	浅窗帘形式	保护梁
抗性的抗性	≥100MΩ

例子



设备运行保护检测                                  设备运行保护检测

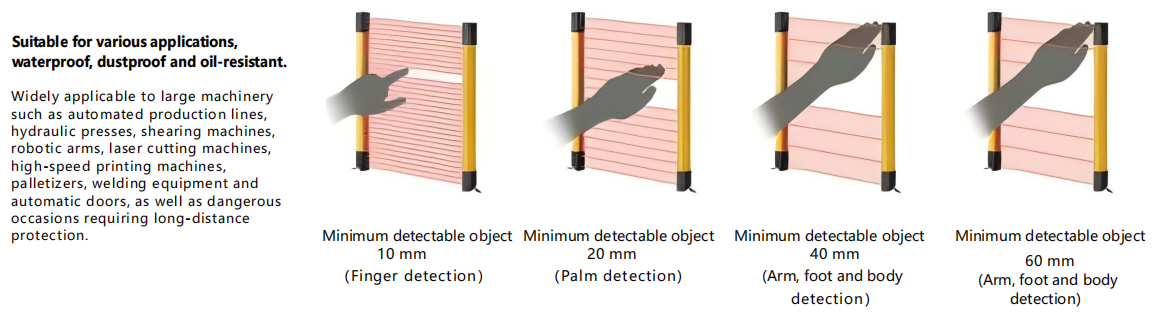

光轴间距示意图

选型清单

光轴间距10mm（室内0.1～30米；室外：0.1～5米）

光轴间距	10mm
光轴数	4轴	6轴	8轴	10轴	12轴	14轴	16轴	18轴	20轴	22轴	24轴	26轴	28轴	30轴	32轴	34轴	36轴	38轴	40轴	42轴	…	72轴
防护高度(mm)	30	50	70	90	110	130	150	170	190	210	230	250	270	290	310	330	350	370	390	410	…	710
光幕高度(mm)	128	148	168	188	208	228	248	268	288	308	328	348	368	388	408	428	448	468	488	508	…	808

光轴间距20mm（室内0.1～30米；室外：0.1～5米）

光轴间距	20mm
光轴数	4轴	6轴	8轴	10轴	12轴	14轴	16轴	18轴	2 0 轴	22轴	2 4轴	2 6轴	2 8轴	3 0 轴	32轴	34轴	36轴	3 8轴	4 0轴	4 2 轴	…	7 2轴
防护高度(mm)	60	100	140	180	220	260	300	340	380	420	460	500	540	580	620	660	700	740	780	820	…	1420
光幕高度(mm)	168	208	248	288	328	368	408	448	488	528	568	608	648	688	728	768	808	848	888	928	…	1528

光轴间距40mm（室内0.1～30米；室外：0.1～5米）

光轴间距	40mm
光轴数	4轴	6轴		8轴	10轴		12轴	14轴	16轴	18轴	20轴		22轴	24轴		26轴	28轴	30轴		32轴	34轴		36轴	38轴	40轴	42轴	44轴		46轴	48轴		50轴
防护高度(mm)	120	200		280	360		440	520	600	680	760		840	920		1000	1080	1160		1240	1320		1400	1480	1560	1640	1720		1800	1880		1960
光幕高度(mm)	248	328		408	488		568	648	728	808	888		968	1048		1128	1208	1288		1368	1448		1528	1608	1688	1768	1848		1928	2008		2088

光轴间距60mm（室内0.1～30米；室外：0.1～5米）

光轴间距	60mm
光轴数	4轴		6轴			8轴		10轴		12轴		14轴			16轴		18轴		20轴			22轴		24轴		26轴		28轴			30轴
防护高度(mm)	180		300			420		540		660		780			900		1020		1140			1260		1380		1500		1620			1740
光幕高度(mm)	328		448			568		688		808		928			1048		1168		1288			1408		1528		1648		1768			1888

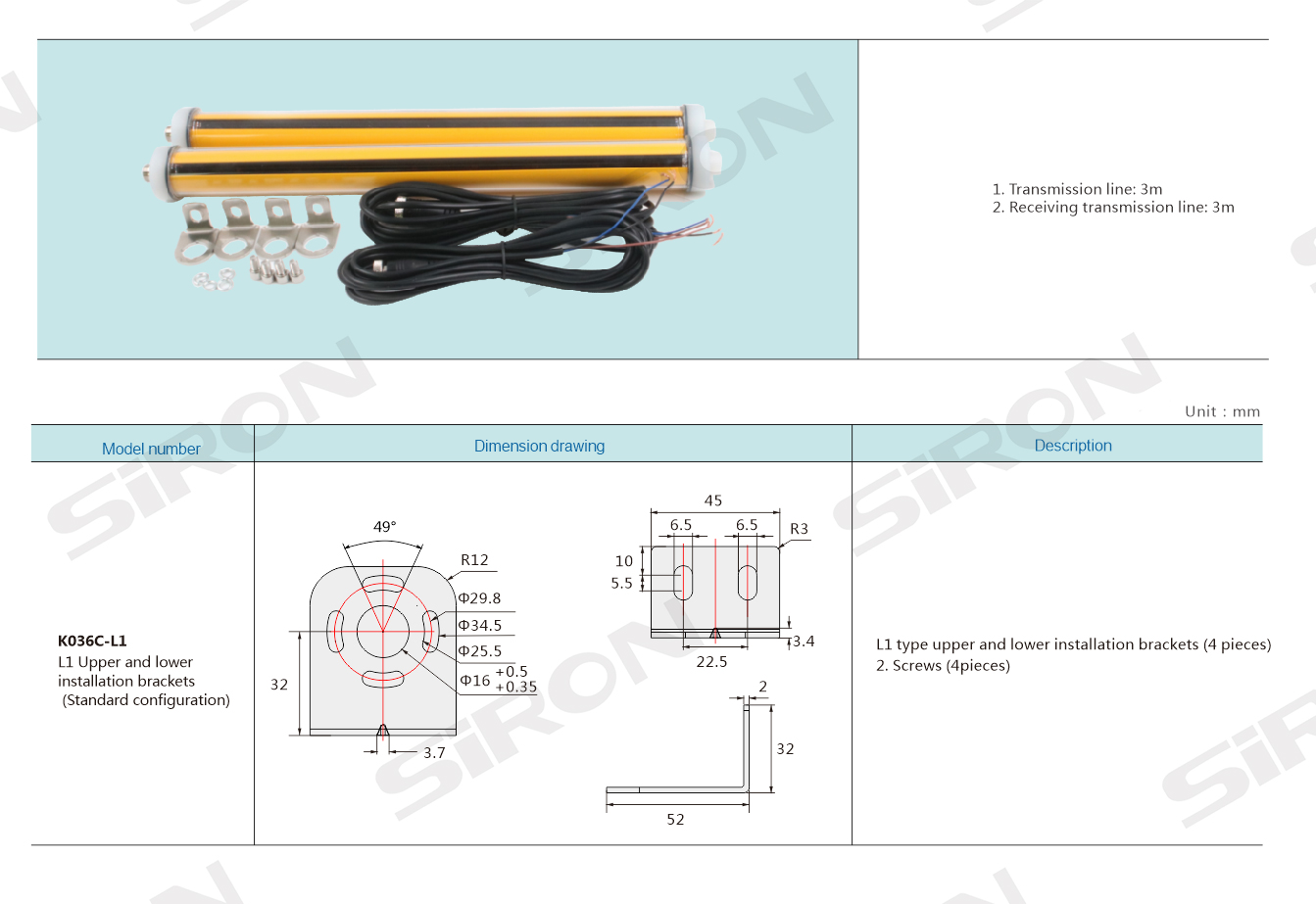

附件

安装说明

安装光幕时，请确保光幕与机器危险区域之间保持安全距离。  在到达危险区域之前未能停止机器可能会导致严重伤害或死亡。

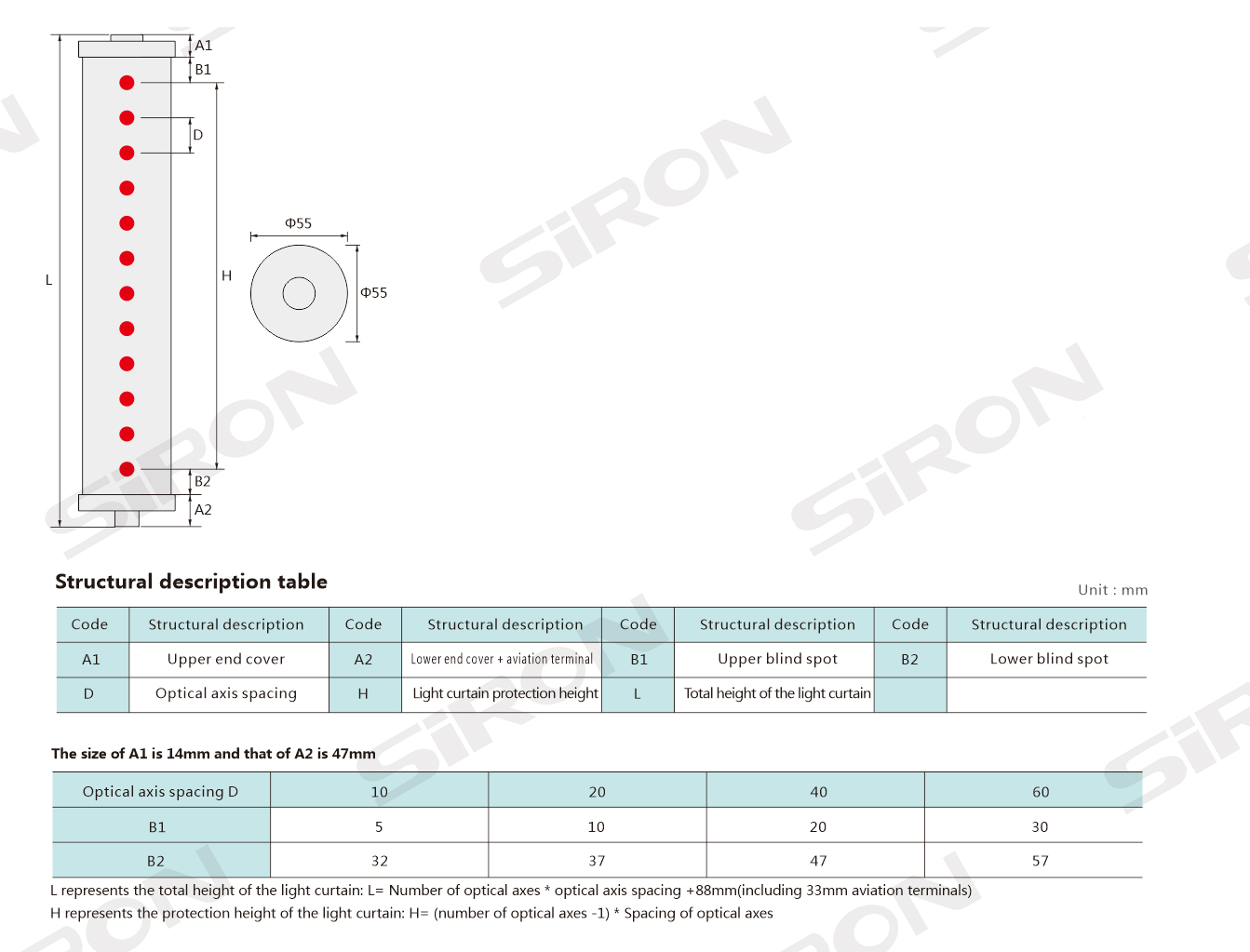

外部图

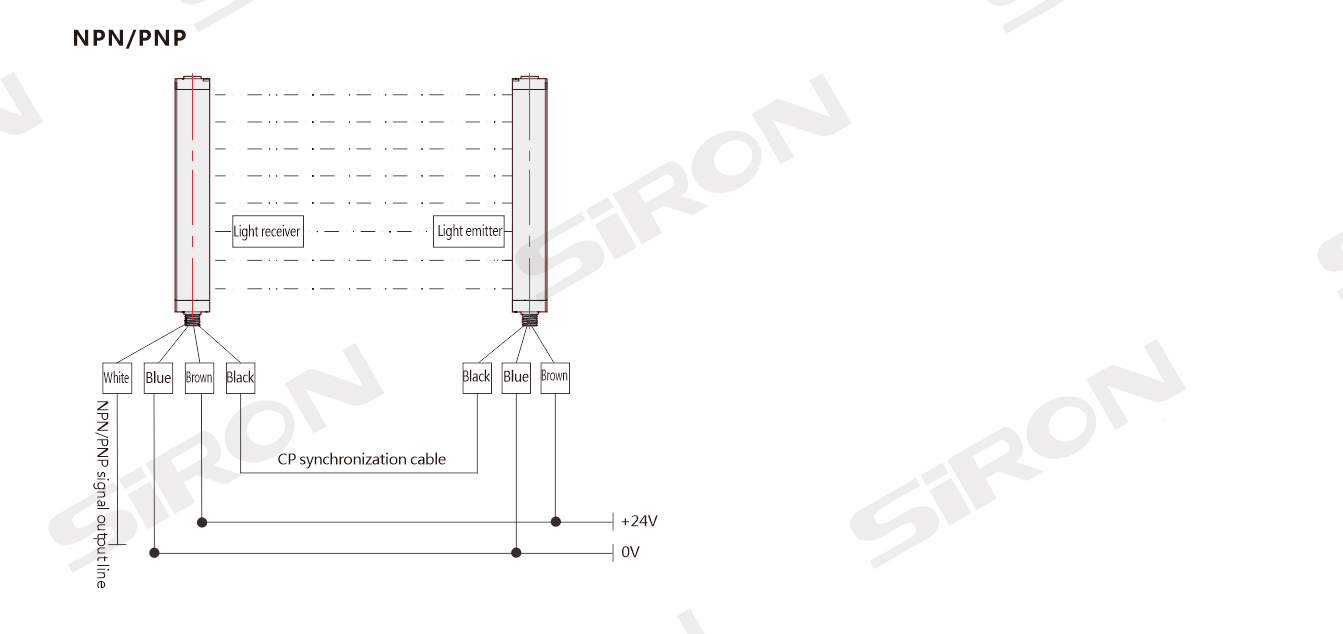

接线图
