关于选拔

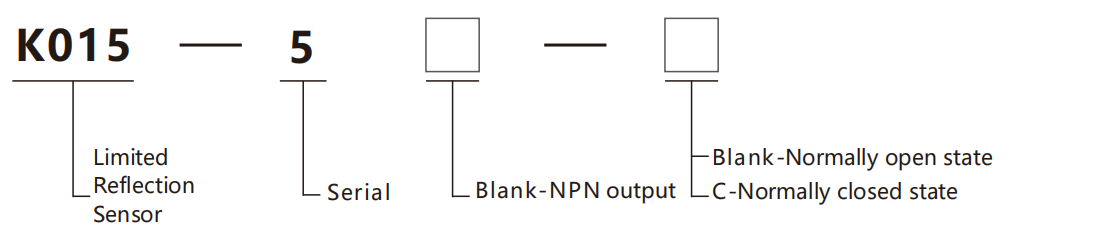

选型举例： K015-5 表示 K015系列，序列号5， NPN常开；
K015-5P 表示 K015系列，序列号5， PNP常闭。
规格
姓名 | 光电传感器 | |
模型 | K015-5 | K015-5-C |
输出方式 | NPN常开（光线进入时ON） | NPN为常闭（遮光时ON） |

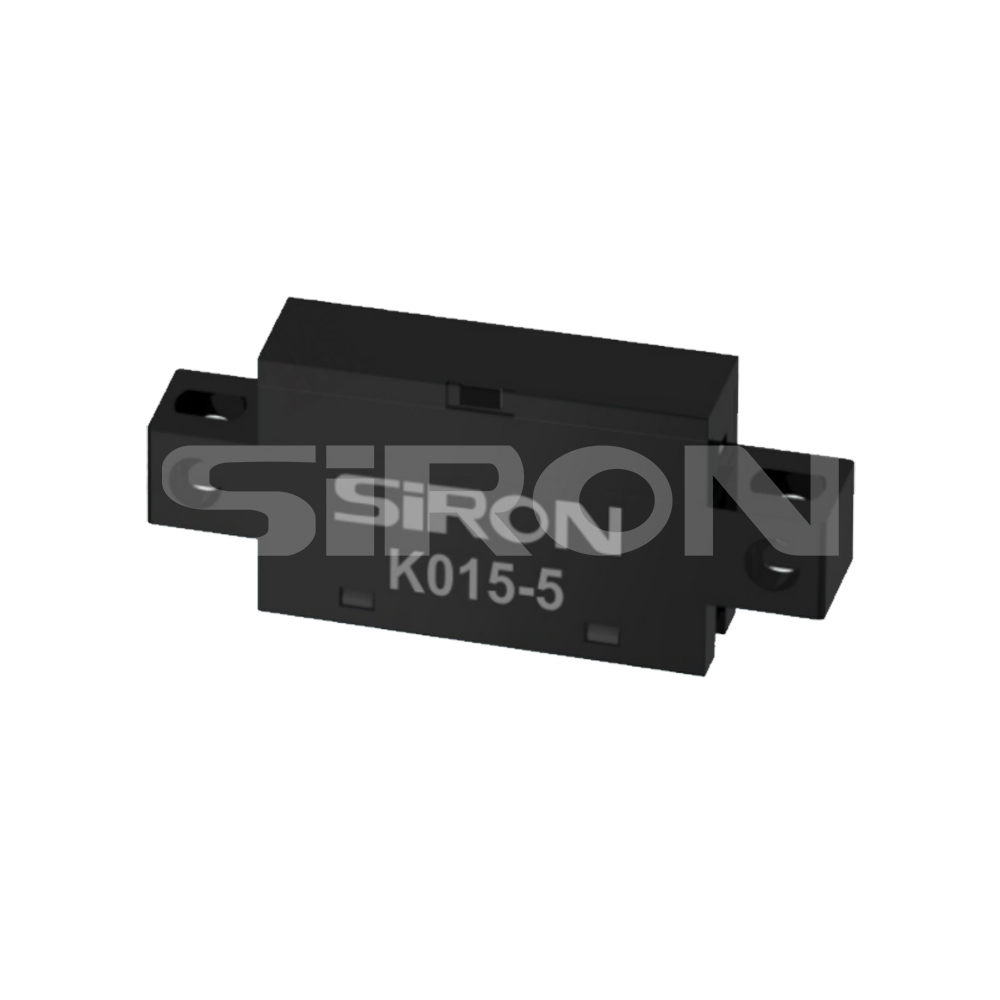

外貌 |  | |
类型 | 反射极限 | |
检测距离 | 5~4 0毫米（黑纸）； 5～5 0 mm（透明度）； 5~6 0 mm（白纸） | |
最小检测对象 | φ0.15mm | |
接受任务 | 低于 2 0 % | |
光源 | 红外发光二极管（850nm） | |
供应沃塔奇 | DC 24V±10% 脉动（pp）低于10% | |
电流消耗 | ≤20mA(DC26 .4V) | |
控制输出 | 负载电源电压：DC 26.4V以下、 负载电流：50mA以下、 残留电压：0.8V以下（负载电流50mA时）、 残留电压：0.32V以下（负载电流10mA时） 集电极开路输出（NPN输出） | |
响应时间 | 动作·复位：每次≤1ms | |
环境光度 | 白炽灯受光面照度≤3000Lux。阳光≤10,000勒克斯 | |
输出残压 | 残余电压低于 1V（负载电流小于 10mA） 残余电压低于 2V（负载电流小于 10 至 100mA） | |
环境温度 | 工作温度：-10至+60°C；储存温度：-25至+80℃（无结冰或凝结） | |
抗振性 | 工作温度：-10至+60°C；储存温度：-25至+80℃（无结冰或凝结） | |
抗冲击性 | 500m/S²，X/Y/Z方向各3次 | |
防护等级 | IEC标准IP50(端子部分除外 | |
连接 方式 | 连接类型 | |
| 重量 | 约3.4克 | |
| 材料 | 外壳：聚碳酸酯（PC）；显示部分：丙烯酸树脂 (PMMA) 透镜部分：聚碳酸酯 (PC) | |
例子
接线图
方面
