关于选拔

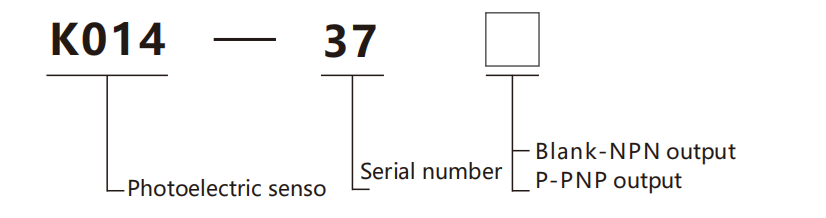

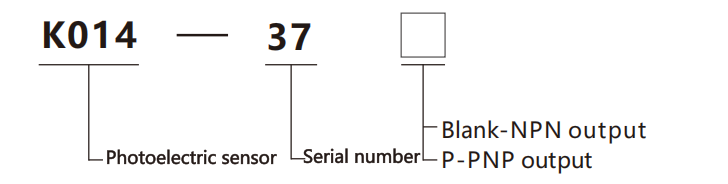

选型举例：K014-37表示 K014 系列，序号37，带 NPN输出；
K014-37P 表示 K014系列，序列号37，带 PNP输出。
规格
姓名 | 光电传感器 | |
模型 | K014-37 | K014-37P |
输出方式 | NPN | 国民党 |
外貌 |  | |
类型 | 背景抑制型 | |
设定距离 | 3-400毫米 | |
检测距离 | 10-200mm(背景抑制功能) 5m(普通漫反射光电功能) | |
黑白差距 | 150mm以内：150-300mm以内黑白等距<10% | |
死区 | 白纸：无盲点黑纸（150mm以内）：2mm，黑纸：（150mm-300mm）：3mm | |
接受任务 | 200mm以内小于作用距离的1%（使用白磨砂纸），200-300mm之间小于作用距离的2%（使用白磨砂纸） | |
重复性 | 沿检测轴：小于1mm，垂直于检测轴：小于0.2mm（使用白色哑光纸） | |
供电电压 | 12-24V DC±10% 脉动 PP 10%以下 | |
| 消耗电流 | ≤25mA | |
出口 | NPN 集电极开路晶体管，最大流入电流：100mA，施加电压：30V DC 以下（输出与 0V 之间）， 残余电压：2V 以下（流入电流为 100mA 时），1V 以下（流入电流为 16mA 时） PNP 集电极开路晶体管，最大流入电流：100mA，施加电压：30V DC 以下（输出与+V 之间）， 残余电压：2V 以下（流入电流为 16mA 时）流入电流100mA），1V以下（流入电流16mA时） | |
| 输出动作 | 输出有检测时ON、非检测时ON两种 | |
| 短路保护 | 装备 | |
反应时间 | ≤1ms | |
运行状态灯 | 红色LED（输出ON时亮起） | |
电源指示灯 | 绿色LED（通电时亮起） | |
范围设定调节器 | 配备机械式5圈调节器 | |
检测方式 | 可用检测模式 BGS功能 | |
抗干扰功能 | 抗同频干扰/异频干扰 | |
防护等级 | IP64 | |
稳定温度 | -25°C至+55°C（注意：不要凝结或冻结），储存温度：-30°C至+70°C | |
温和湿度 | 35℃至+85%RH，存储温度：-30℃至+70℃ | |
安布尔特照明 | 白炽灯：受光面照度小于3000LX | |
耐电压 | AC1000V的所有电源连接端子应与外壳连接1分钟 | |
绝缘电阻 | 所有电源连接端子与外壳之间，采用阻值20MΩ以上的高阻表，基于DC250V | |
抗振性 | 频率：10-500Hz，双振幅：3mm（最大：50G），X、Y、Z方向各2小时 | |
抗冲击性 | 加速度：500m/s⊃2;（约50G），X、Y、Z方向各2小时 | |
梁单元 | 红色LED（预计峰值波长：650nm，已调制） | |
光斑直径 | 约Φ20mm（距离300mm时） | |
材料 | 外壳：PC | |
电缆 | Φ3.8电缆，4芯，长2m | |

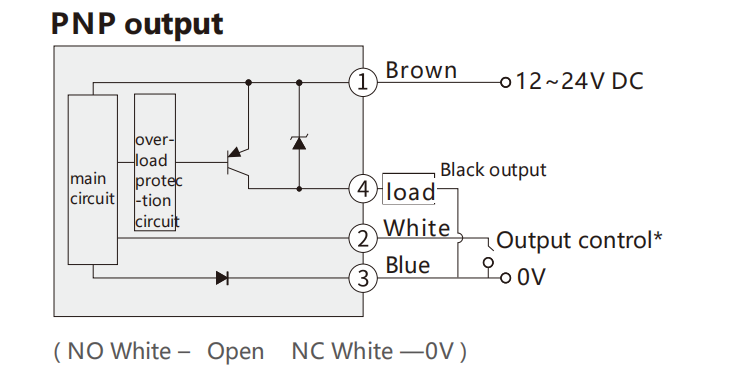

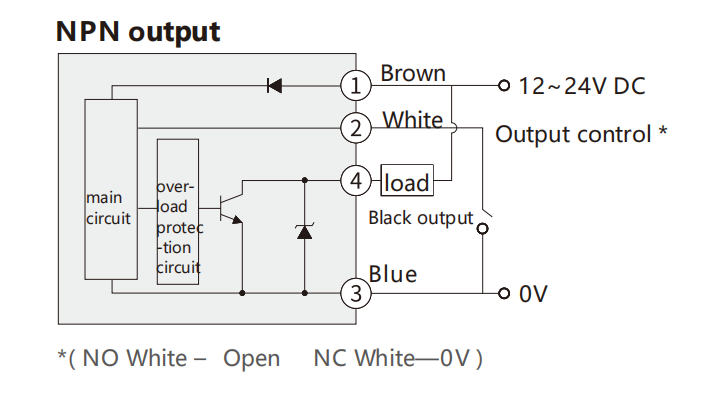

接线图

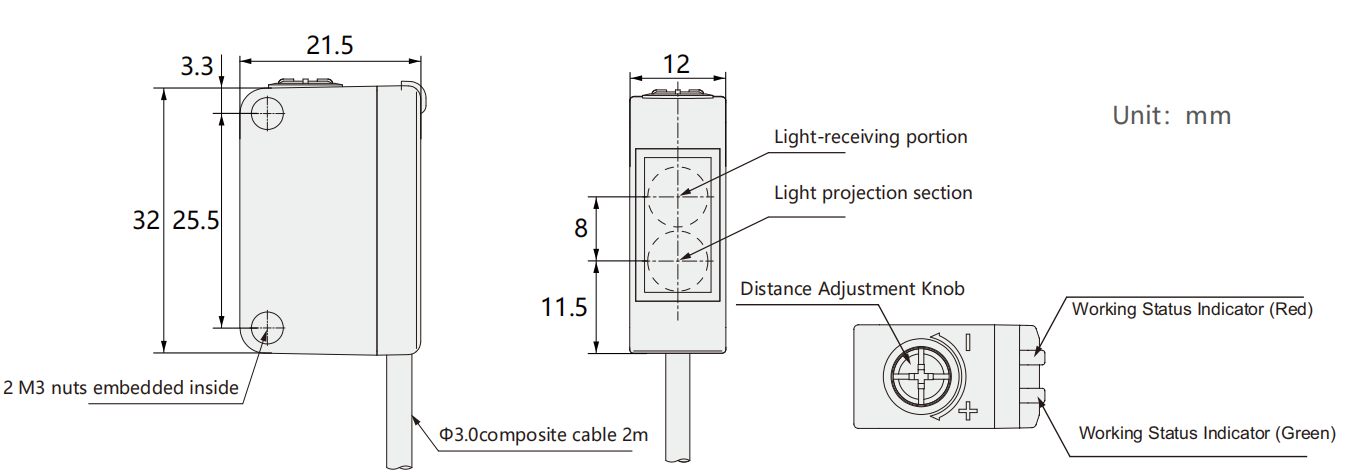

外形尺寸
示例

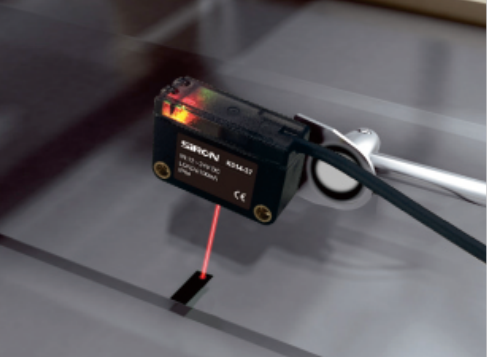

检测设备内部部件

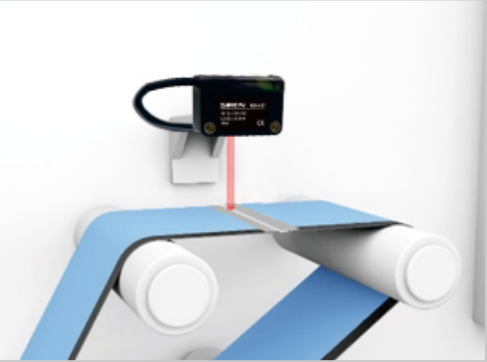

检测传送带材料上的标记
