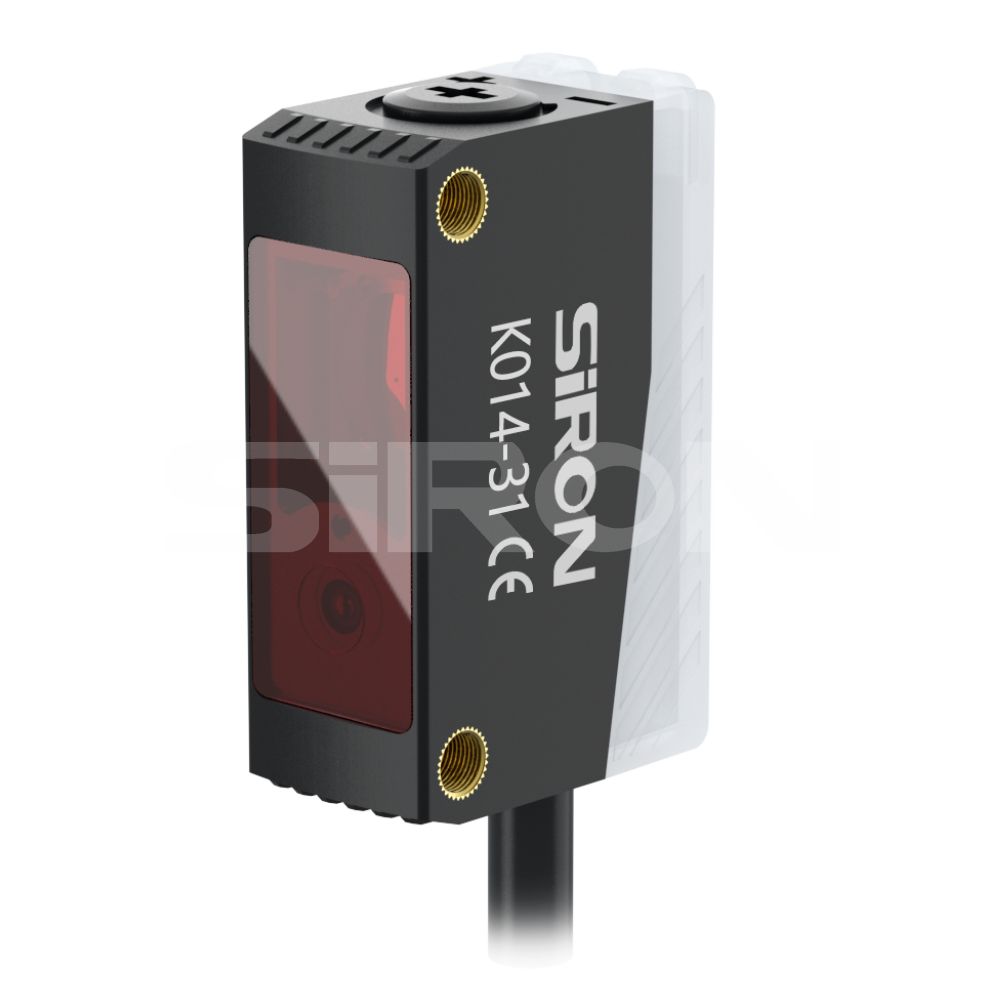

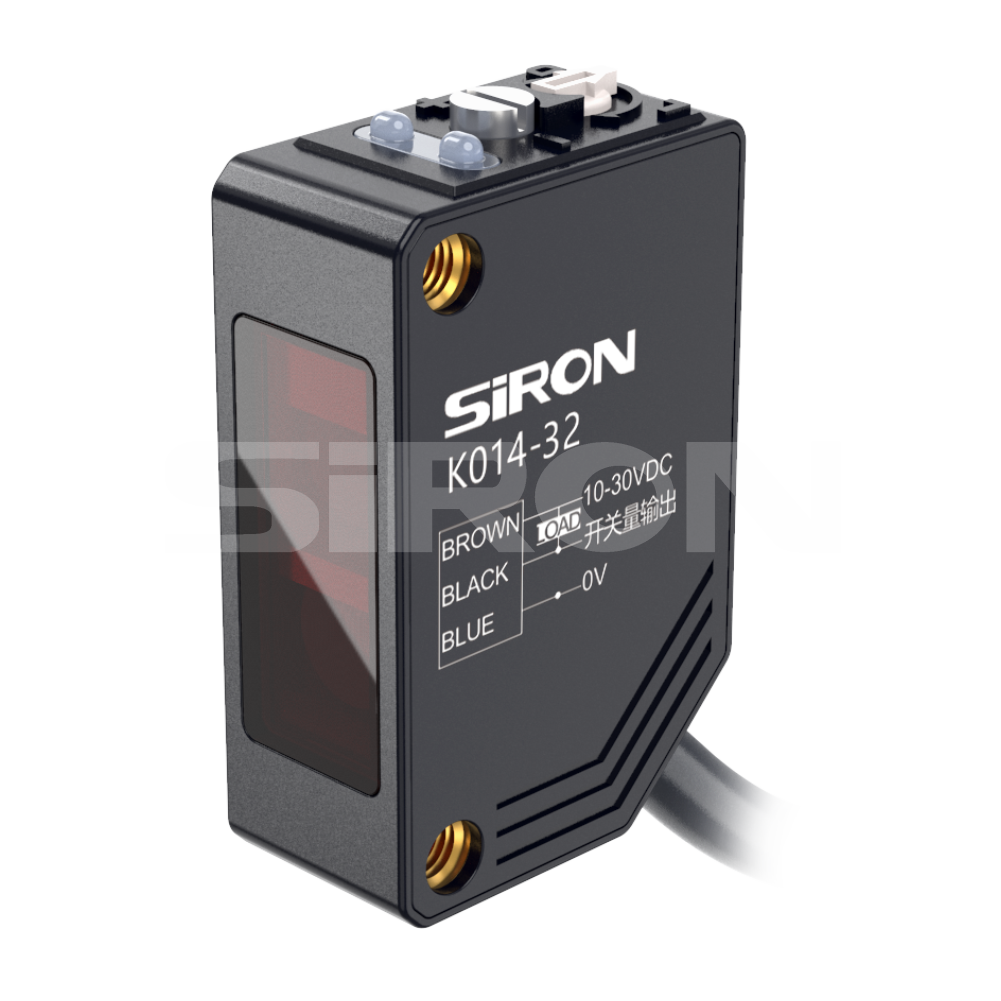

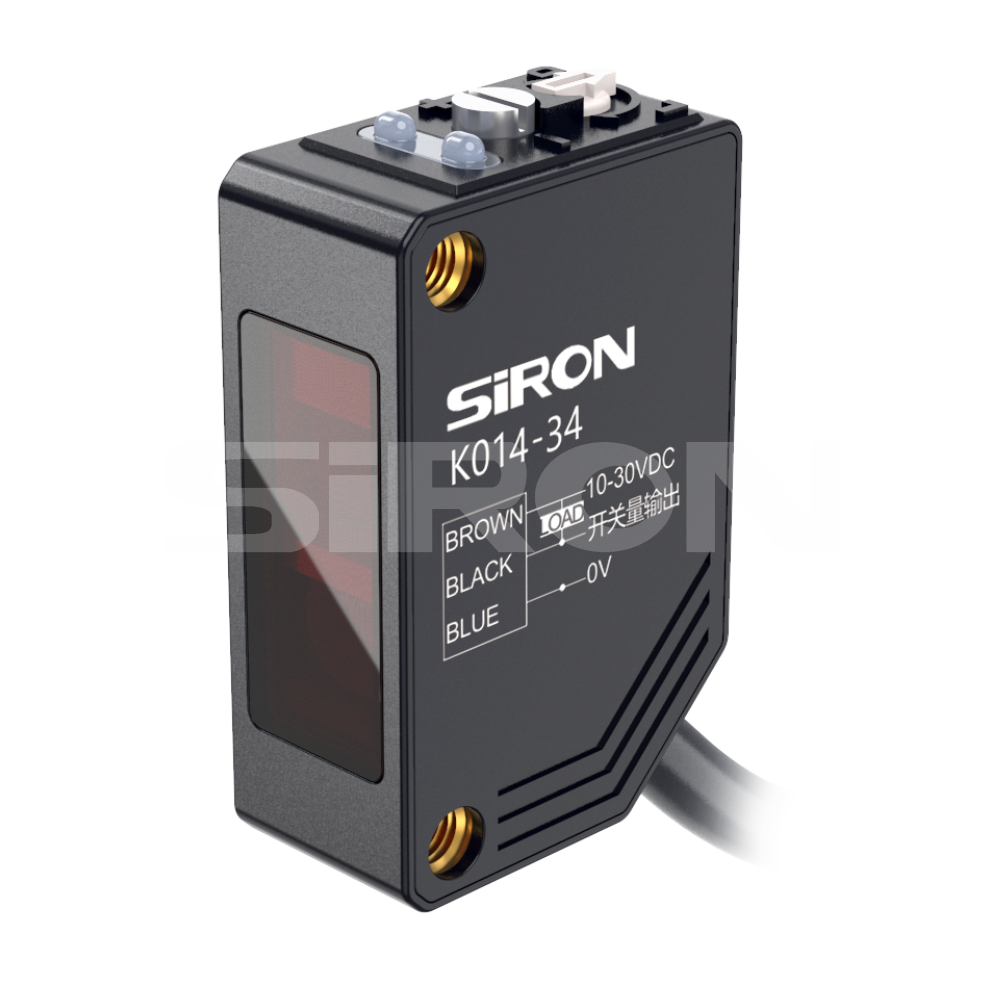

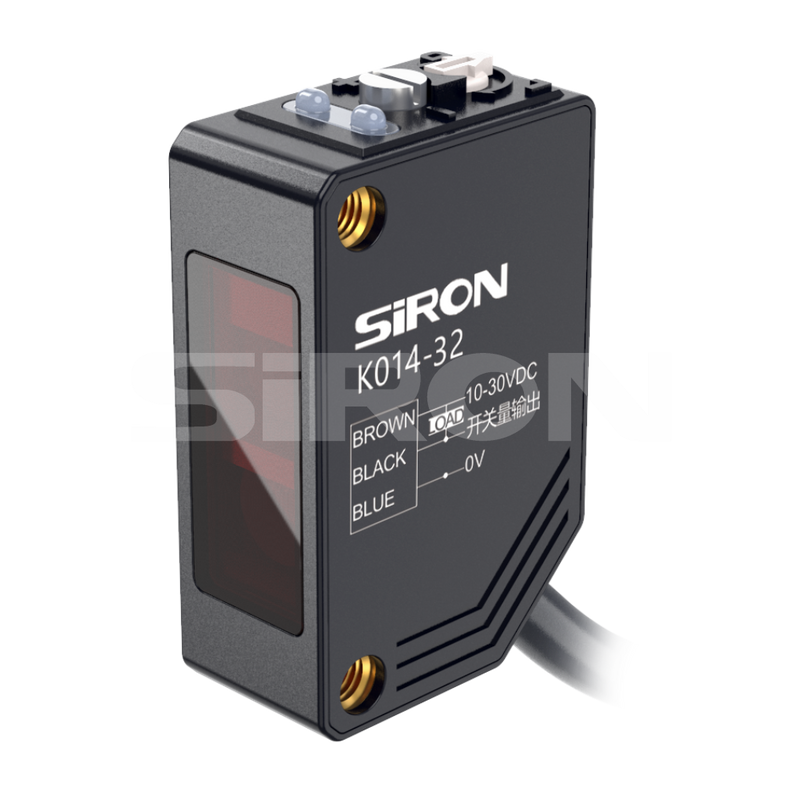

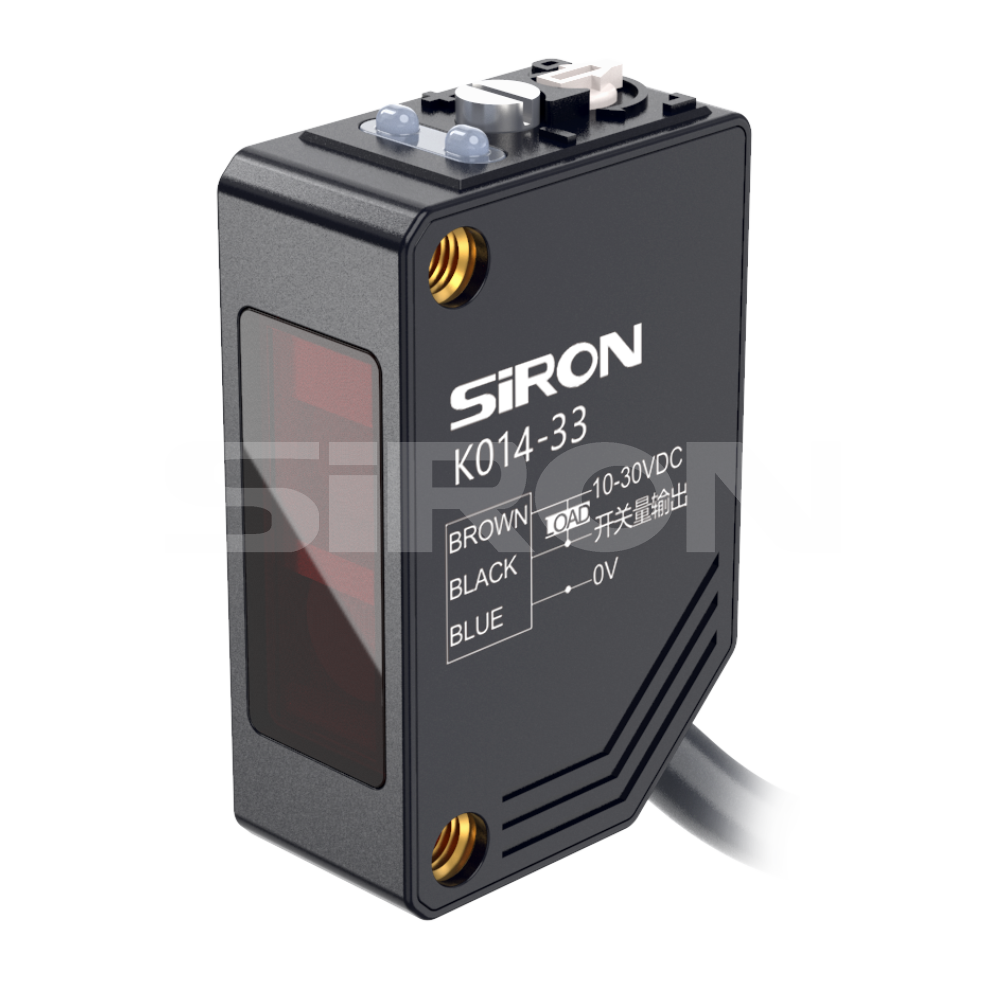

SiRON K014-31～K014-34系列背景抑制型光电传感器

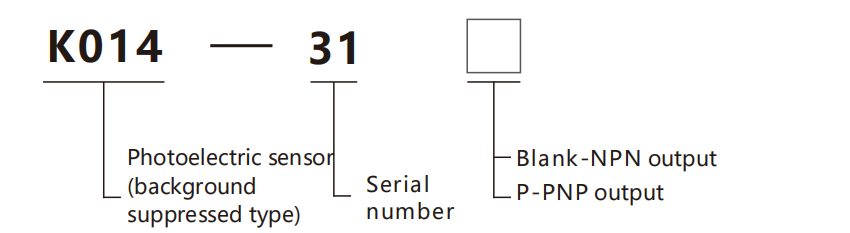

关于选拔

 选型举例：K014-31   表示  K014系列，序列号31，  NPN输出；

                                         K014-31P   表示  K014系列，序列号31，带PNP输出。

规格

姓名		光电传感器（背景抑制型）
模型	NPN	K014-31		K014-32	K014-33	K014-34
	国民党	K014-31P		K014-32P	K014-33P	K014-34P
类型		漫反射
外貌
检测距离		2～150mm（白哑纸）		0~300mm(白哑纸)	10~300mm	10～200mm
设置距离		20~150毫米		40～300毫米	40～300毫米	40～200毫米
光斑尺寸		约φ2mm/1×5cm		约 φ 1 6 毫米 / 3 0 厘米	/	约 φ 1 2 毫米 / 2 0 0 毫米
回归误差范围		≤5%
灵敏度调节		6圈电位器
工作电压		10～30V   直流		10～30V     直流±10%
残余电压		<1.5V		/	<1.5V
消费电流		≤25mA		<25mA	≤25mA
负载电流		100毫安		<100mA	≤100mA
光源		红色LED 627nm（调制）		红色LED 623nm（调制）	红色LED 940nm（调制）	红色LED 623nm（调制）
指示灯		工作指示灯：绿色；动作指示灯：红色
输出方式		NPN/PNP集电极开路，≤100mA/30VDC		NP N/PNP 集电极开路
开关模式		L.on（入光动作）/D.on（遮光动作）可切换
响应时间		≤1ms		≤2ms
环境光度		阳光：10,000勒克斯以下/白炽灯：3,000勒克斯以下		白炽灯：3000Lux以下/太阳光：5000Lux以下
环境温度		- 25℃~+55℃，不结冰			白炽灯：3000Lux以下/太阳光：5000Lux以下
环境湿度		3 5 % ～ 8 5 % RH , 无凝结			运行时：35%～85%RH，无凝露；储存：35% 至 95%RH
保护电路		电源反接保护/浪涌保护/短路保护
防护等级		IP65
绝缘		20兆欧
压力		/			±1000V   50/60Hz  60秒
静电		/			±8000V（空气放电）
群脉		/			±2000V(5kHz/50kHz)
耐振动		/			10～50Hz，振幅0.5mm，X、Y、Z方向各2小时
材料		外壳：PBT+玻纤；镜片：亚克力
电缆		4芯电缆		3芯电缆
配件		螺丝刀

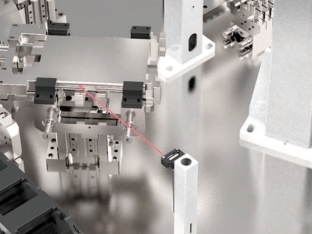

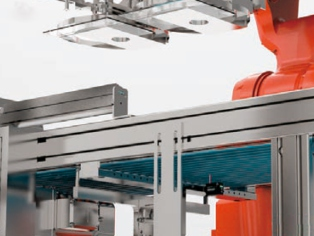

例子

接线图





外形尺寸
