关于选择

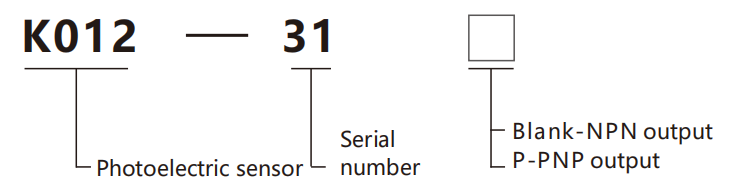

选型举例：K012-31表示 K012 系列，序列号31，带 NPN输出；
K012-31P 表示 K012系列，序列号31，带 PNP输出。
规格
姓名 | 光电传感器 | ||||
模型 | NPN | K012-31 | K012-32 | K012-33 | K012-34 |
| PNP | K012-31P | K012-32P | K012-33P | K012-34P | |
类型 | 扩散反射 | 贯穿束类型 | 回归反射型 | ||

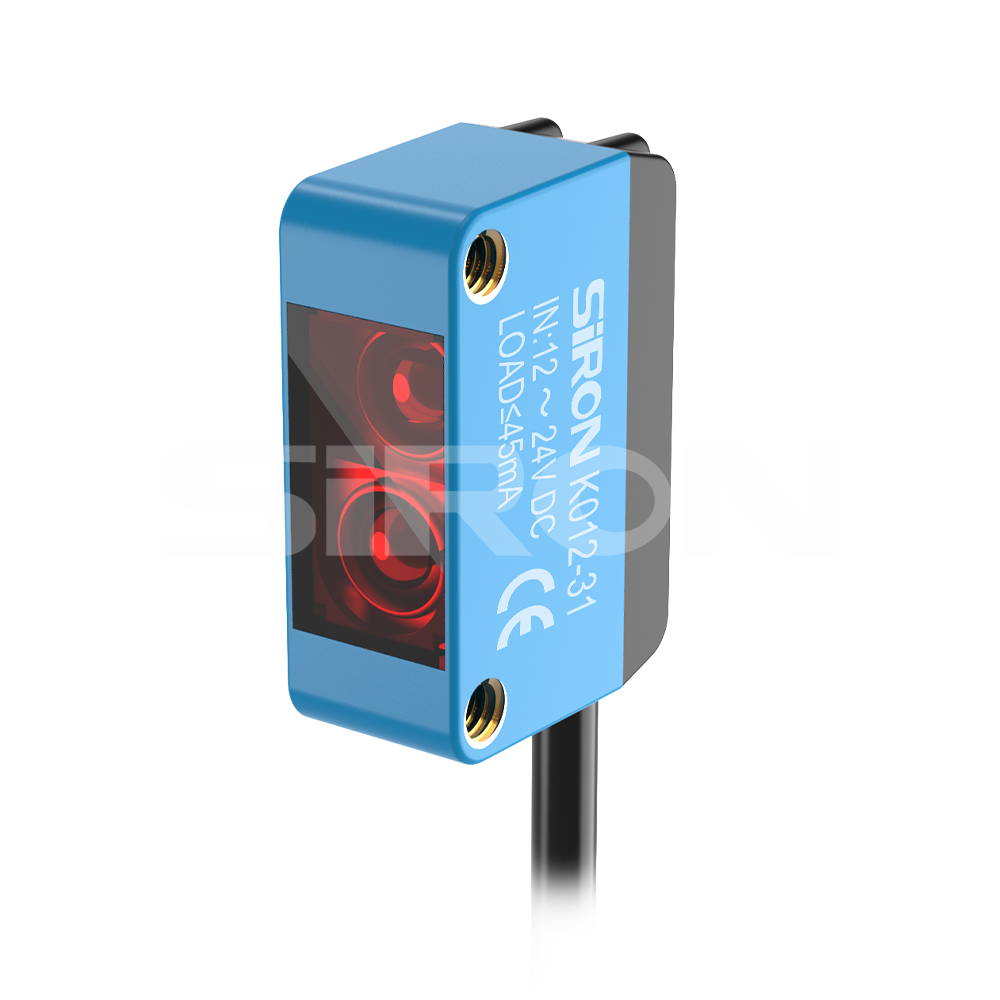

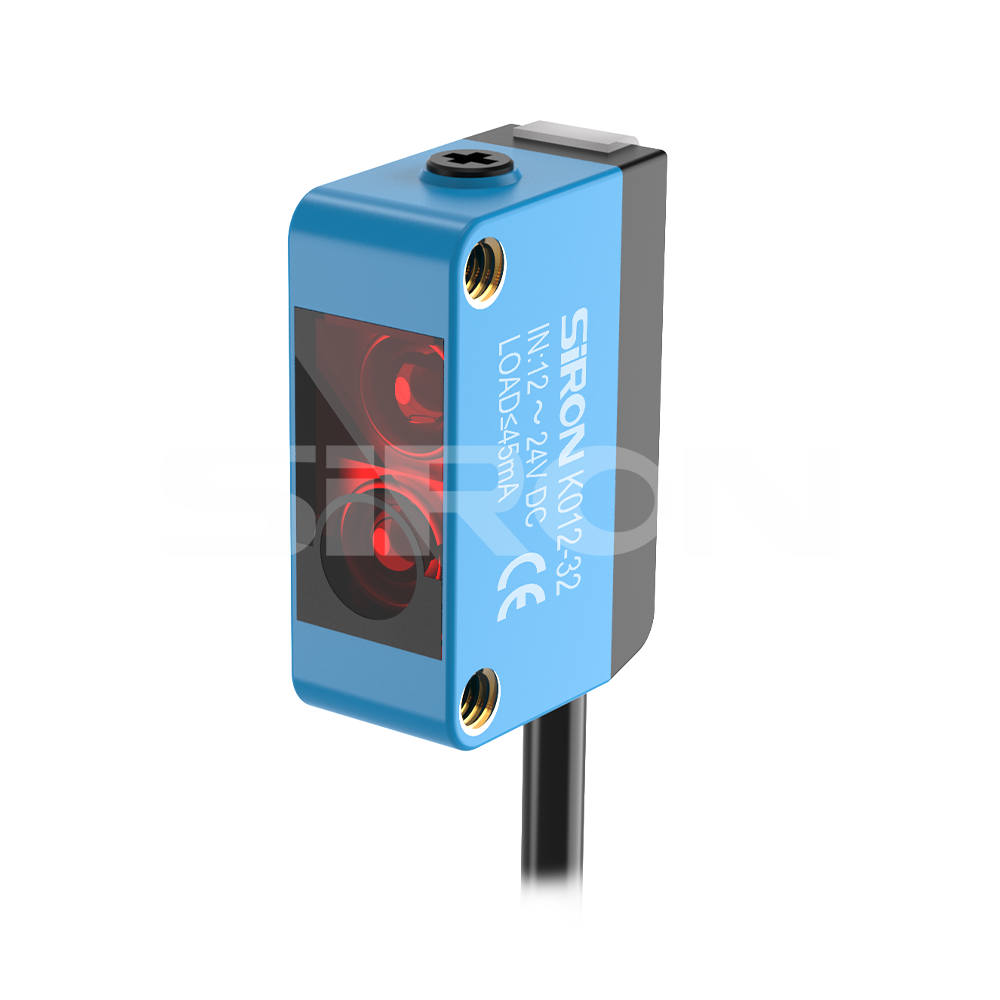

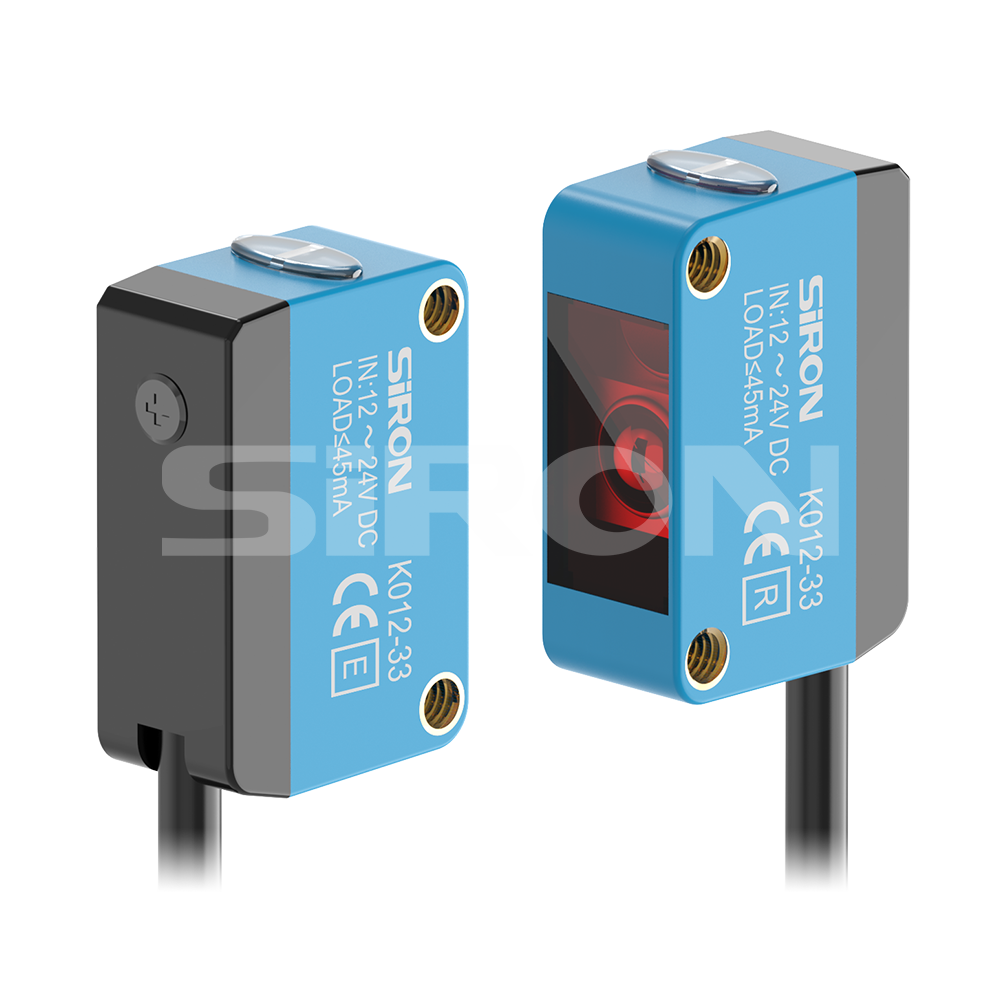

| 外貌 |   |  |  |  | |
检测距离 | 10厘米 | 30厘米 | 8m | 3m | |
检测对象 | 回归反射型 | 100*100白色绘图纸 | 直径≥5mm的不透明物体 | ||
当前的消费 | ≤45mA | ≤25mA | |||
光源（波长） | 650纳米红色激光 | ||||
电源电压 | DC12-24V脉动（pp）低于10%（DC10-30） | ||||
控制输出 | 负载供电电流低于100mA（残余电压低于1V） | ||||
环路保护 | 浪涌保护、短路保护、反接保护 | ||||
响应时间 | 每个操作/响应应低于 1.0 毫秒 | ||||
显示灯 | 动作指示灯（红 | ||||
环境温度 | 工作温度：-25℃至+55℃（不结冰、不结霜） 存储温度：-40℃至+70℃（不结冰、不结霜） | ||||
环境照明效果 | 日光：10,000 Lx 以下，白炽灯：3,000 Lx 以下 | ||||
环境湿度 | 工作时：-45%至+85%（非结冰）RH；储存时：35%至+85%（非冷冻）RH | ||||
| 电压效应 | 当额定电源电压±15%以内波动时，检测距离变化±1%以内 | ||||
| 绝缘电阻 | 充电部分与外壳之间20MΩ以上（DC500兆欧表） | ||||
| 介电强度 | AC1000V以上，充电装置与外壳之间，50/60Hz，1分钟 | ||||
| 振动（耐久性） | 10～50Hz，1.5mm双振幅，X、Y、Z方向可达1小时 | ||||
| 冲击（耐久性） | 双振幅500m/s⊃2;，X、Y、Z方向各3次 | ||||
| 防护结构 | IP65 | ||||
| 连接方式 | 引出型（标准2m） | ||||
| 壳材料 | 个人电脑 | ||||
方面

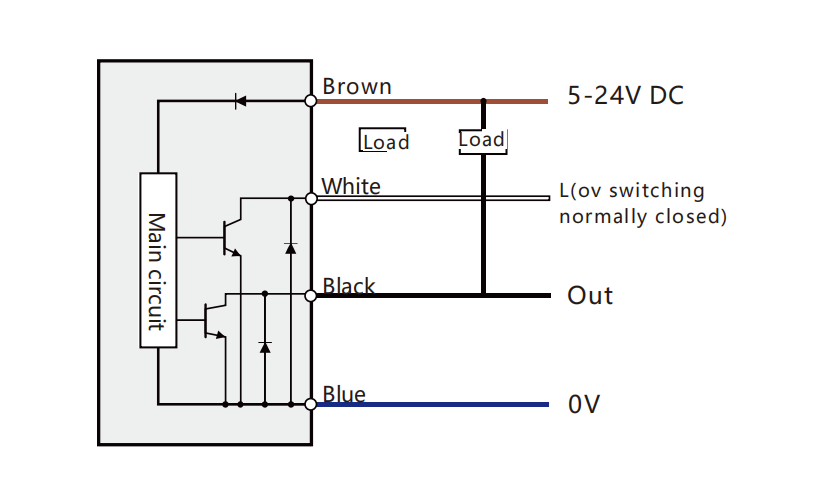

接线图
