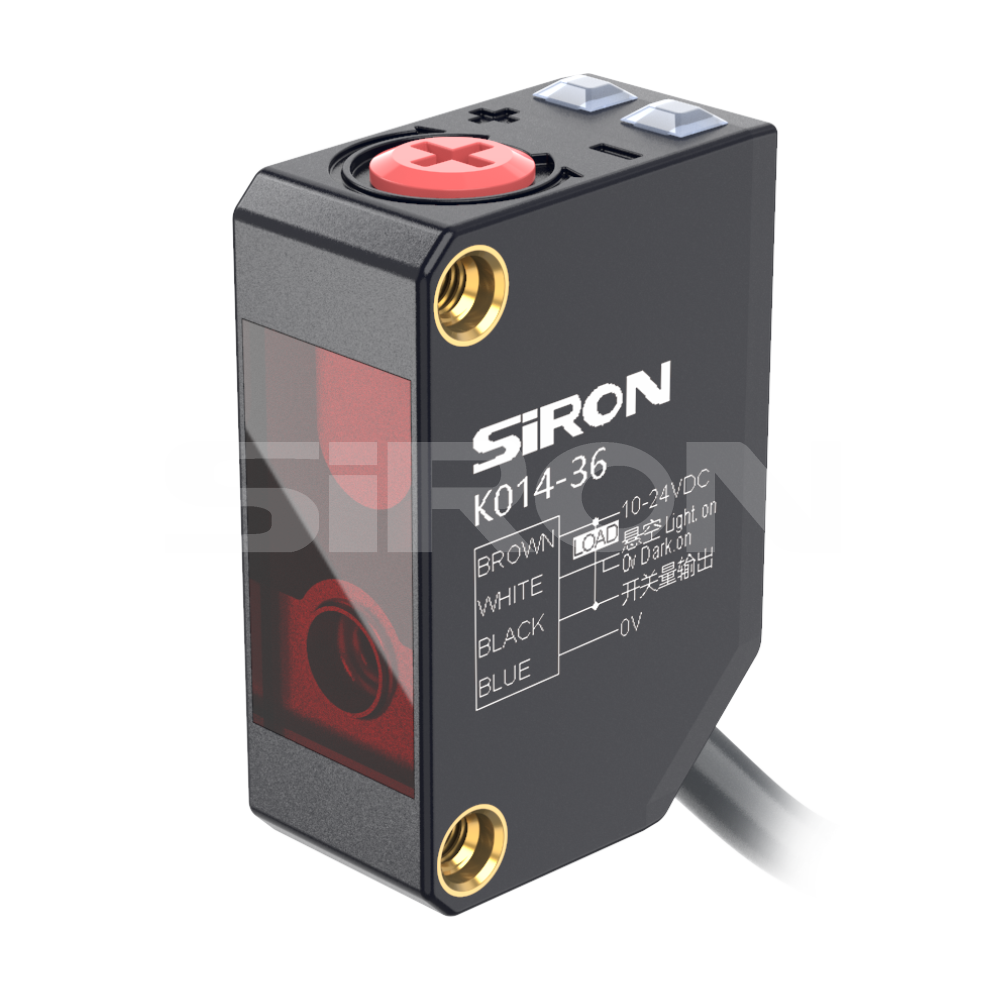

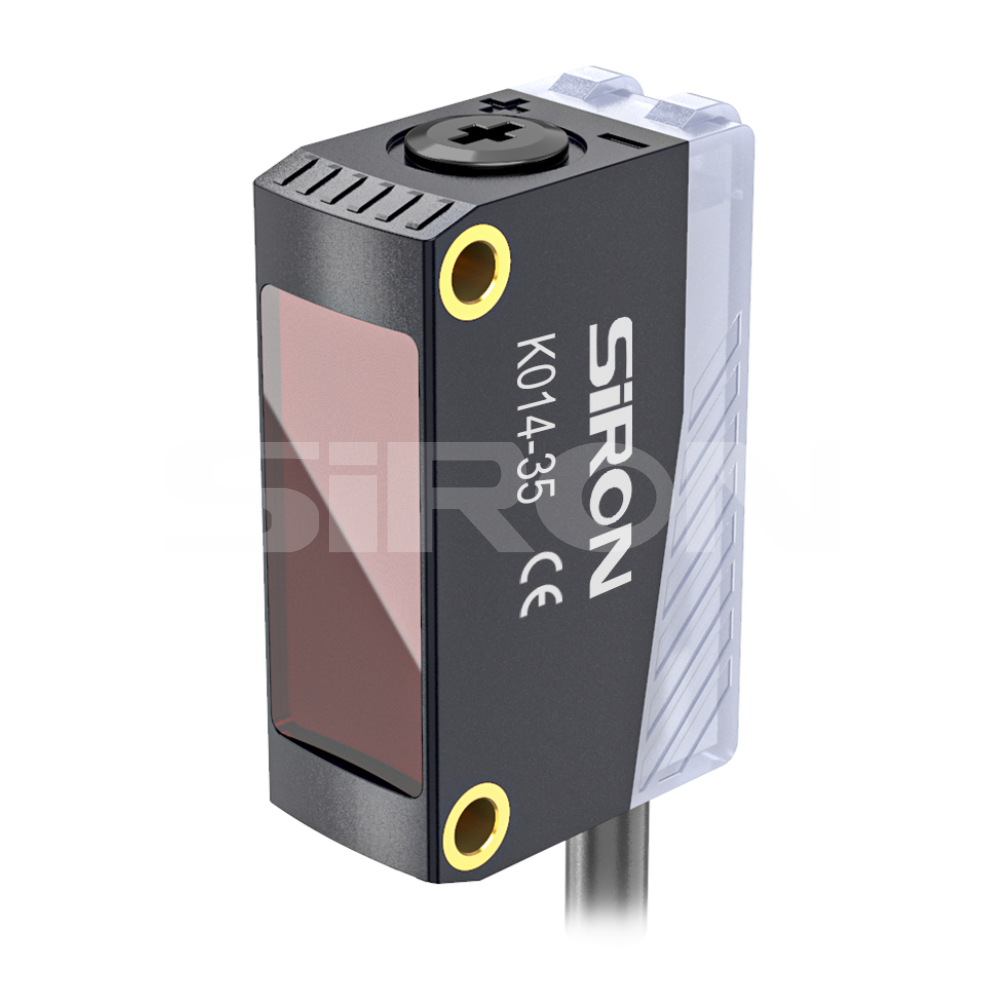

SiRON K014-35～K014-36系列背景抑制型光电传感器

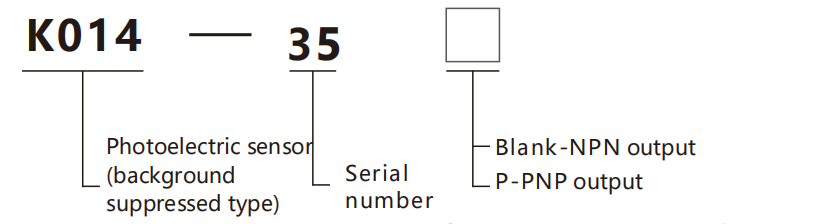

关于选拔

 选型举例：K014-35   表示  K014系列，序列号35，  NPN输出；

                                         K014-35P   表示  K014系列，序列号35，带PNP输出。

规格

姓名		光电传感器（背景抑制型）
模型	NPN	K014-35	K014-36
	国民党	K014-35P	K014-36P
类型		漫反射
外貌
检测距离		2～300mm(白哑纸)	1～100mm
设定距离		30~300毫米	20~100毫米
光斑尺寸		约 φ 1 6 mm / 3 0 0 mm	65×0.5mm/100m
最小检测器		/	φ 5 毫米 ( 5 0 毫米  )
返回范围		≤5%
灵敏度调节		6圈电位器	4针调节器
工作电压		10～30V    直流	10~24V     直流
残余电压		<1.5V	<1V
消耗电流		≤25mA	≤20mA
负载电流		≤100mA
光源		红光 LED 623nm（调制）	红光LED
指示灯		工作指示灯：绿色；动作指示灯：红色	输出指示灯：橙色；光源指示灯：绿色
光学干涉		/	荧光灯：≤5000Lux；自然光：≤20000Lux； LED：≤2000Lux
输出方式		NP N/PNP 集电极开路
切换方式		L.on（照明动作/D.on（遮光动作）可切换）
响应时间		≤1ms	≤0.3ms
环境光度		白炽灯：3000 Lux 以下 / 阳光：10000 Lux 以下	/
环境温度		工作温度：-25℃至+55℃，不结冰；储存温度：-30℃至+70℃	- 10℃~+70℃，不结冰
环境湿度		运行时：35%～85%RH，无凝露；储存期间：35% - 95% RH	3 5 % ～ 8 5 % RH，  无凝露
保护电路		电源极性反接保护/浪涌保护/短路保护	反接保护/输出过流保护/干扰光保护
保护壳		IP67级	IP66
绝缘		20兆欧	所有电源连接端子与外壳之间，大于20MΩ（以DC 250V为基准）
耐电压		±1000V 50/60Hz 60s	/
静电		±8000V（空气放电）	/
群脉		±2000V(5kHz/50kHz)	/
抗振性		10 - 50 Hz，0.5 mm 振幅，X、Y 和 Z 方向各 2 小时	10 - 50 Hz，1.5 mm 振幅，X、Y 和 Z 方向各 2 小时
抗冲击性		/	50G(500m/s)²
材料		外壳：PBT+玻璃纤维；镜片：亚克力	外壳：玻璃纤维ABS材质；镜片：亚克力
电缆		4芯电缆	4芯电缆
访问权限		螺丝刀	支架、螺丝
电缆长度		2M

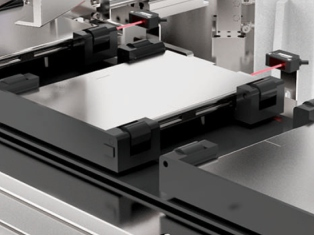

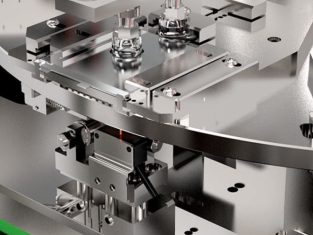

例子

接线图

方面
