关于选拔

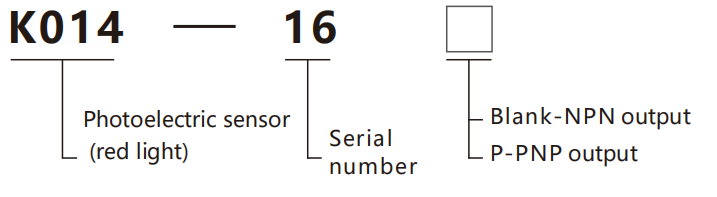

选型举例：K014-16 表示 K014系列，序列号16， NPN输出；
K014-16P 表示 K014系列，序列号16，带PNP输出。
规格
姓名 | 光电 传感器 （红光 ） | ||
模型 | NPN | K014-16 | K014-17 |
| 国民党 | K014-16P | K014-17P | |
类型 | 相关性 | 漫反射（宽光斑） | |
外貌 |  |  | |
检测距离 | 10m | 5~200毫米 | |
检测物体 | 直径Φ12mm以上的不透明物体 | / | |
检测物体 | / | 130×130毫米/20厘米 | |
淡酸 | 红色LED 623nm（调制） | ||
指示器右 | 发射器：电源指示灯：绿色/接收器：工作指示灯：绿色；动作指示灯：红色 | 工作指示灯：绿色；动作指示灯：红色 | |
灵敏度调节 | 单圈电位器 | ||
工作电压 | 10～30V 直流 | ||
消耗电流 | 发射端<20mA；接收端<20mA | <25mA | |
电流卸载 | <100mA | ||
输出方式 | NPN/PNP 集电极开路 | ||
开关模式 | Lon（入光动作）/D.on（遮光动作）可切换 | ||
响应时间 | 33毫秒 | 1毫秒 | |
环境光 | 阳光照射≤10,000勒克斯；白炽灯照度≤3000Lux | ||
环境温度 | - 25℃~+55℃，不结冰 | ||
环境湿度 | 3 5 % ~ + 8 5 % , 无凝结 | ||
耐振动 | 10～50Hz，0.5mm振幅，X、Y、Z方向各2小时 | ||
普罗希翁电路 | 反接保护、短路保护 | 电源反接保护、输出反接保护、浪涌保护、短路保护 | |
防护等级 | IP65 | ||
材质 | PBT+玻纤（外壳）、PMMA（镜头） | ||
| 配件 | 螺丝刀 | ||
| 电缆 | 3芯电缆 | ||
| 电缆长度 | 2M | ||
例子

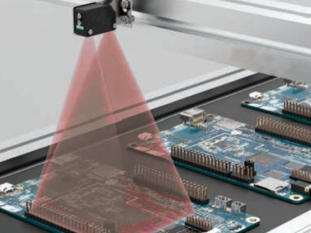

PCB板 有无检测到位检查

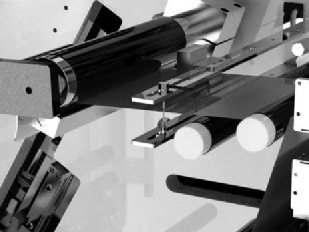

装载过程中锂电池的

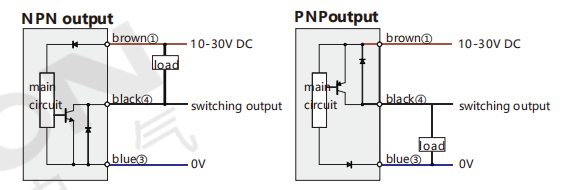

接线图

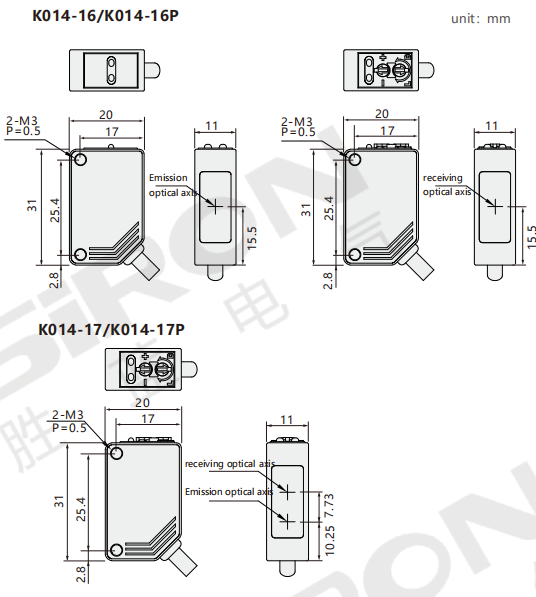

外形尺寸
