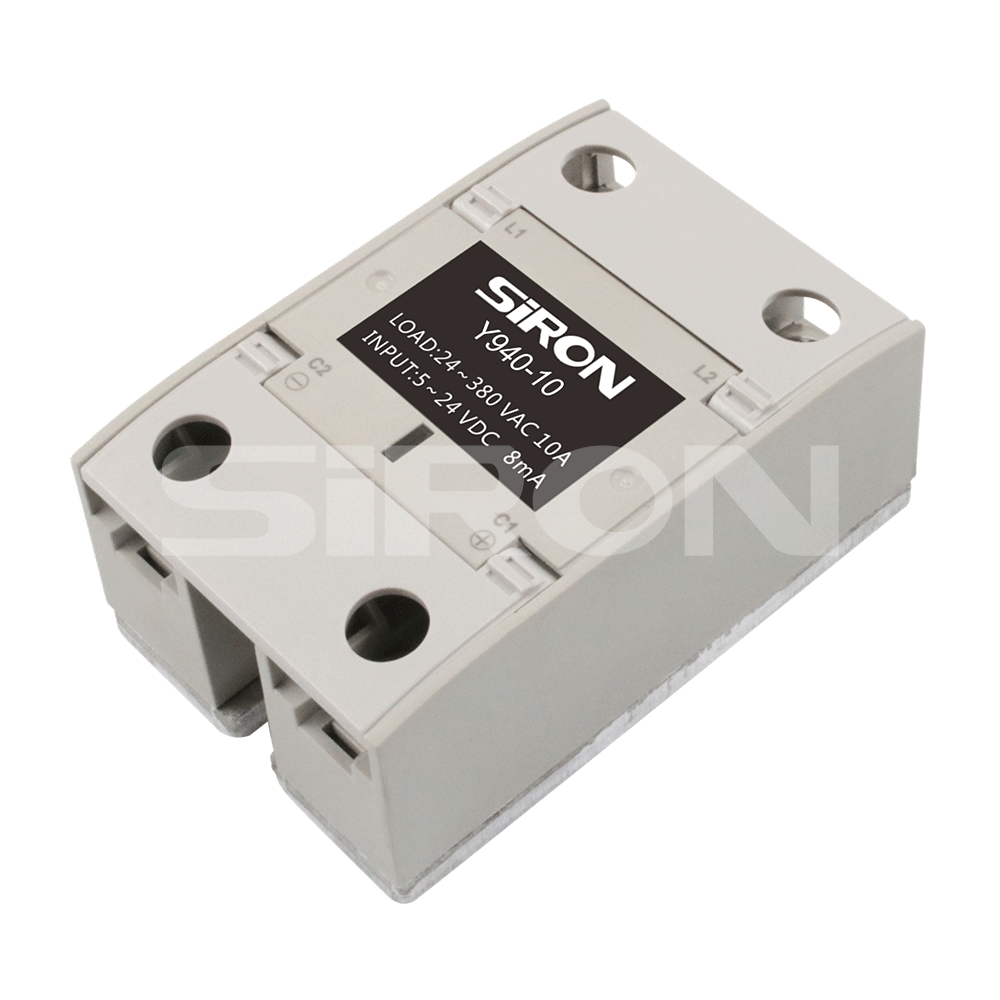

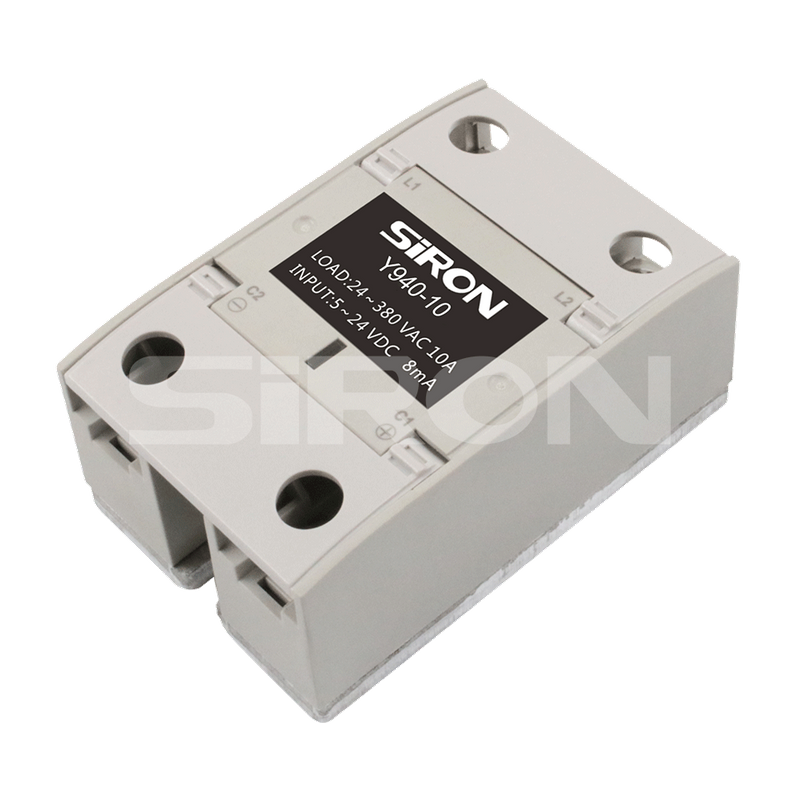

Y940～Y943
SiRON
8536411090

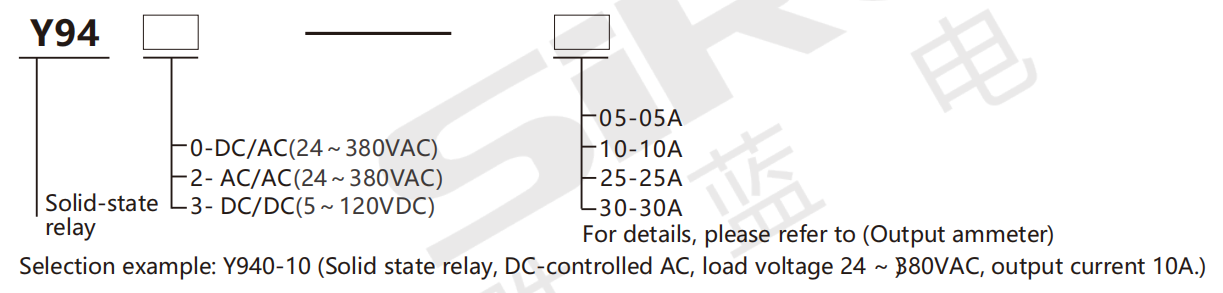

用于选择
配件规格参数
| 模型 | (A)电流输出 | ||||||
| Y940 | / | 10 | 25 | 30 | 40 | 55 | 70 |
| Y942 | / | 10 | 25 | 30 | 40 | 55 | 70 |
| Y943 | 05 | 10 | 25 | / | 40 | 55 | 70 |
规格
| 模型 | Y940系列（直流控制交流 | Y942系列（交流控制交流 | |
加载 | 使用负载电压 | 24～380VAC | |
| 峰值电压（不重复） | 1200V | 600V | |
| 耐浪涌 | / | 800V(10A);1200V(25～70A) | |
| 额定负载电流 | 10A 25A 30A 40A 55A 70A | ||
| 输入电流（8.3ms不重复） | 160A 250A 400A 400A 520A 520A | ||
| 频率 | 50/60Hz(普通 ) | ||
| 泄漏电流 | ≤20mA | ||
| 输出ON电压降 | 1.6V(有效值)以下 | ||
输入 | 额定电压 | 5〜24VDC | 100~ 240VAC |
| 使用电压范围 | 4.6～32伏直流 | 70~ 264VAC | |
| 阻抗 | 4kΩ以下 | ||
| 工作电压 | 4.6VDC以上 | 70VAC以上 | |
| 输入电流重量 | 恒流模式8mA(±3) | 220VAC；8mA | |
| 最大 1/2 周期+1ms （“R”型低于1ms） | |||
| 响应速度 | |||
| 绝缘阻抗 | 500VDC,100MΩ(输入、输出与外壳之间) | ||
| 承受电压 | 2500VAC(输入、输出与外壳之间) | ||
| 抵抗振动 | 10 ~ 55Hz，双振幅：1.5mm，X、Y、Z方向各2小时 | ||
| 冲击阻力 | 1000m/s⊃2;，X、Y、Z方向3次 | ||
| 保持温度 | -30～90℃ | ||
| 环境温度 | -5~40℃（但不凝结） | ||
| 环境湿度 | 45～85%RH | ||
| 污染水平 | 2级 | ||
| 使用 | 反抗 | ||
| 使用规格 | IEC62314 | ||
| 重量 | 约 8 8 克 | ||
| 模型 | Y943系列（直流控制直流） | |||||
| 额定电流 | 最大05A | 最大 10A | 最大 25A | 最大40A | 最大55A | 最大 70A |
| 击穿电流 | 最大15A | 最大 30A | 最大 50A | 最大90A | 最大 150A | 最大 225A |
| 击穿电压 | 300VDC | 600VDC | ||||
| 输出电压 | 5~60VDC | 5~120VDC | ||||
| 反应时间 | 1.0毫秒 | |||||
| 输入电压 | 4~32VDC | |||||
| 关闭电压 | <3.0VDC | |||||
| 触发电流 | 最大 12mA | |||||
| 控制方式 | 随机的 | |||||
| 泄漏电流 | 1.0毫安 | |||||
| 输入击穿电阻 | 2KV(EN61000-4-4) | |||||
| 介电强度 | 4KVrms(EN60950/VDE0805) | |||||
| 介电强度 | 100MΩ/500VDC(EN60950/VDE0805) | |||||
| 工作环境 | -40℃~+80℃;35~85%RH | |||||
| 重量 约88克 | ||||||
