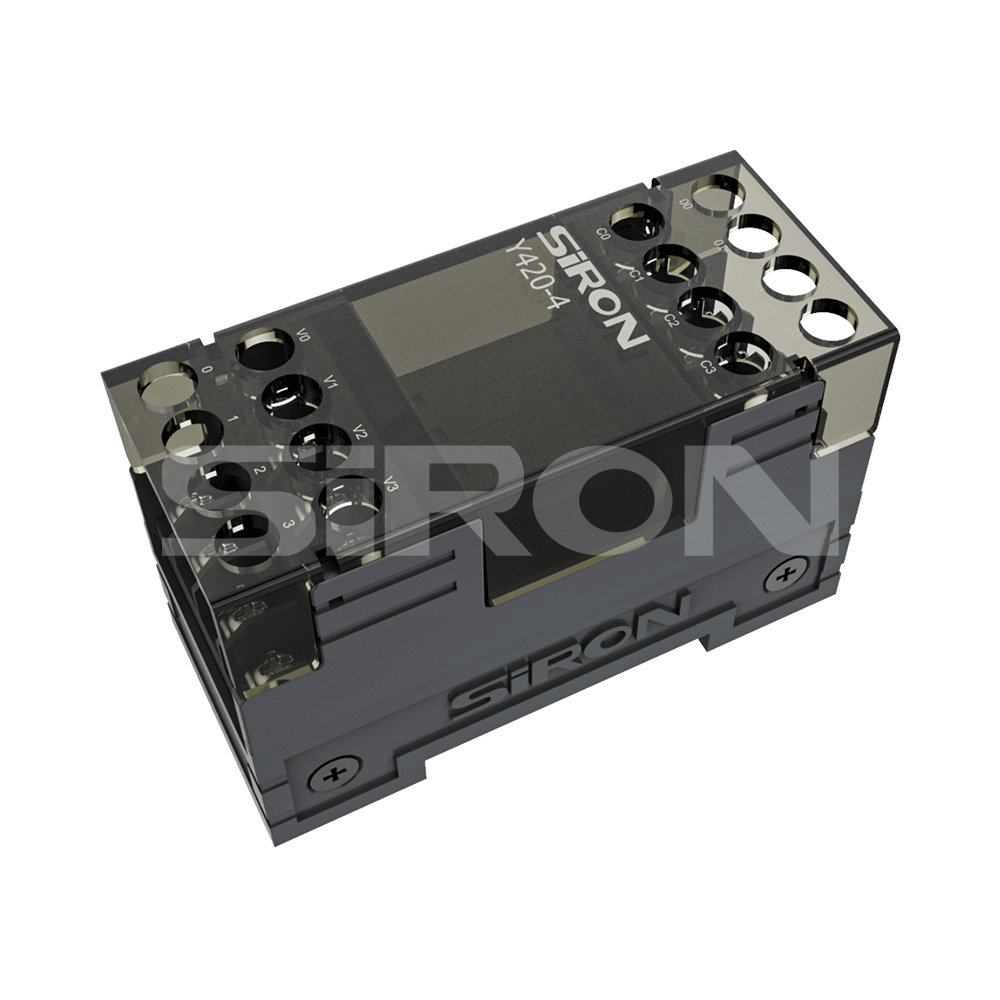

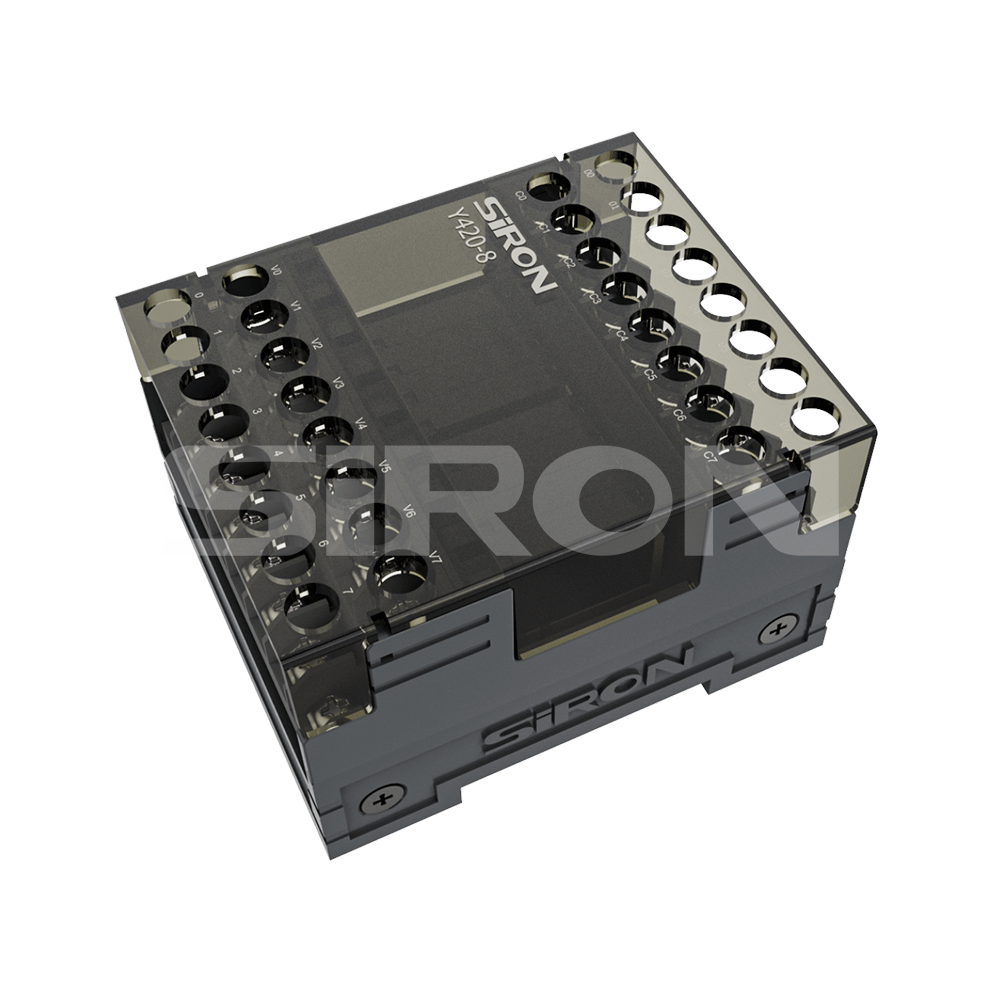

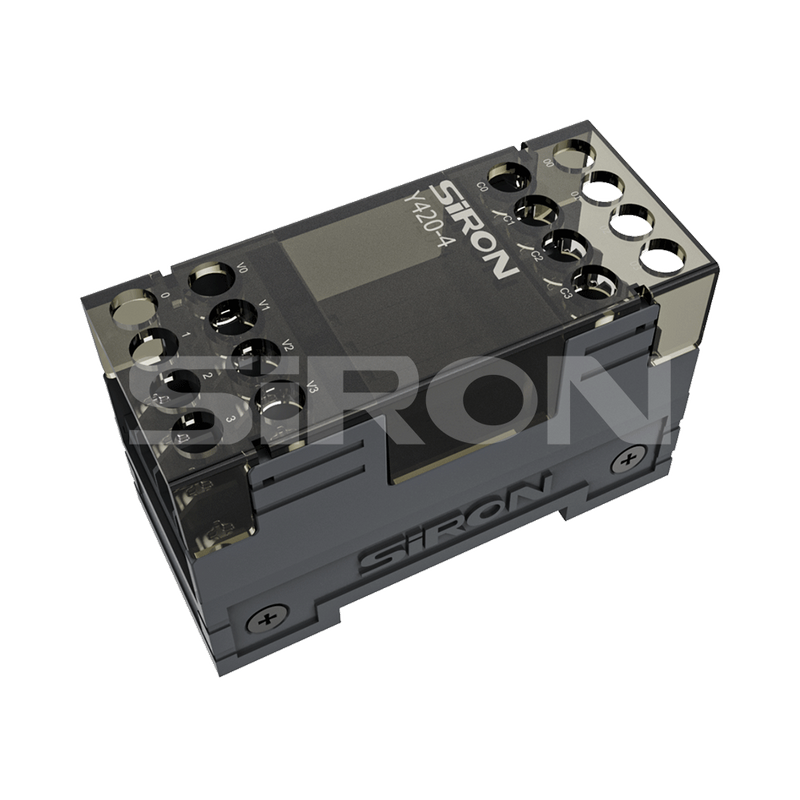

Y420-4/8
SiRON
8536901100
笔记
订购前请确认负载类型和尺寸，选择合适的控制方式。
接触保护方案请参考本章产品
连接PLC时，请务必使用我公司开发的相应专用电缆。
类型选择参考
| 姓名 | 4位信号继电器模块（松下继电器） | 8位信号继电器模块（松下继电器） |
| 模型 | Y420-4-0 | Y420-8-0 |
| 姓名 | 4位信号继电器模块（欧姆龙继电器） | 8位信号继电器模块（欧姆龙继电器） |
规格
| 继电器线圈规格 | |||
| 输入 | 标称线圈电压 | DC 24V | |
| 名义操作电流 | 7.5mA | ||
| 线圈电阻 | 3200Q | ||
| 接送声 | 额定电压70％ | ||
| 辍学电压 | 额定电压5％ | ||
| 最大允许电压 | 额定电压1220％ | ||
| 名义操作能力 | 180 兆瓦 | ||
| 输出 | 开关电路 | ||
| 接触规格 | 安排 | 1a | |
| 初始接触电阻 | 30mΩ(通过DC6V1A法压降) | ||
| 标称开关容量（电阻负载） | 5A 250VAC,5A30V 直流 | ||
| 最大开关功率（阻性负载） | 1250VA，150W | ||
| 最大切换电压 | 5a | ||
| 最大开关能力 | 250VAC；110V 直流 | ||
| 最小交换能力 | 直流 100毫伏 100微安 | ||
| com端口 | 最大开关能力 | 5a | |
| 加速 生命 | 机械的 | 超过2000万次（关闭频率180次/分钟） | |
| 电子 | 10万次以上(3A250AC,30VDC,阻性负载) | ||
适用终端
类型选择参考
接线图
| 相应的输出设备 | 电磁阀，警告灯，继电器或接触器。 | ||
| 电 性能 | 动作时间 | 10ms | |
| TESET时间 | 5ms | ||
| 声音 | 工作温度 | -40 ℃〜70℃ | |
| 使用湿度 | 5％〜85％ | ||
同时对应的PNP接口为Y420-P/Y421-P

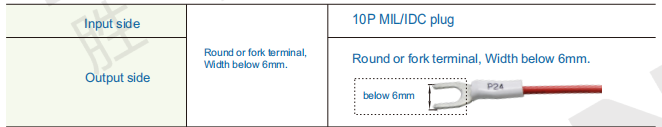

适用终端

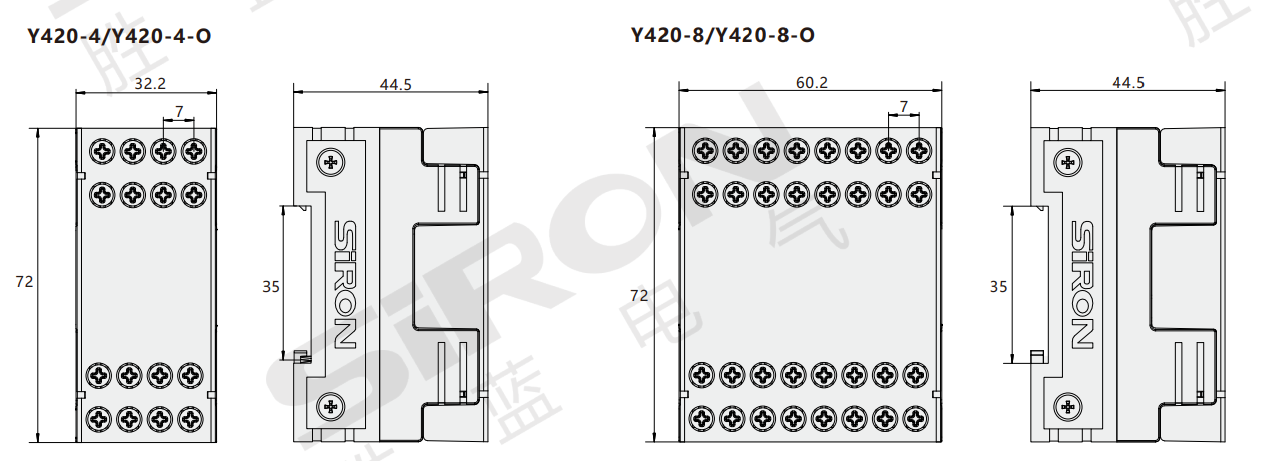

Dimensions

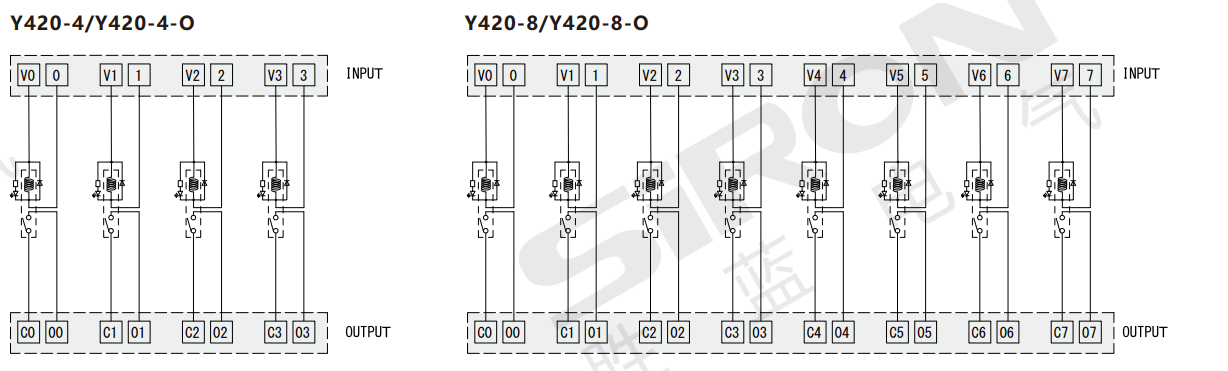

接线图

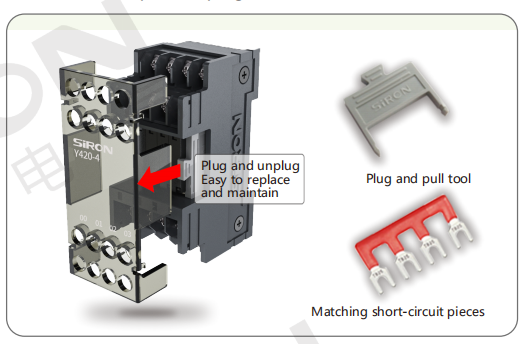

可以拔掉插头
