Y910-24-X
SiRON
8536411090
继电器触点参数
| 模型 | Y910-24-X |
| 联系表 | 1A/1C：1组常开型/1组转换型 |
| 接触电阻 | 100mΩ以下（6VDC、1A条件下） |
| 接触材料 | 银氧化锡合金 |
| 接触负载（电阻） | NO:6A 277VAC,COSφ=1.0 NO:6A 24VDC,L/R=0 NC:6A 277VAC,COSφ=1.0 NC:6A 24VDC,L/R=0 |
| 最大开关电压 | 277VAC/30VDC |
| 最大开关电流 | 6A |
| 最大开关功率 | 1662VA/180W |
| 最小开关负载 | 10mA24V |
| 机械耐久性 | 超过1000万 |

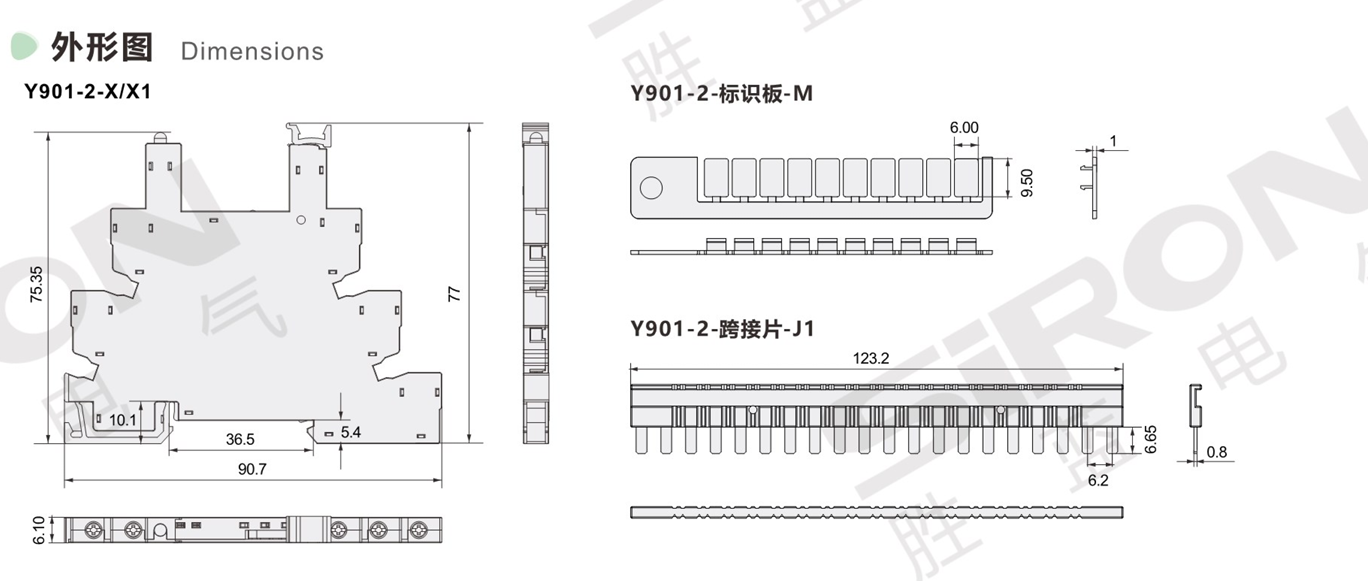

| 适用底座 | Y901-2-X/Y901-2-X1 |
| 电气耐久性 | 开关时间：1秒开/9秒关，常温。 NO:6A250VAC,阻性负载,超过30,000次 NO:6A24VDC,阻性负载,超过30,000次 NC:6A250VDC,阻性负载,超过10,000次 NC:6A24VDC,阻性负载,超过10,000次 |
继电器特性参数
| 模型 | Y910-24-X |
| 绝缘电阻 | 1000MΩ(500VDC) |
| 介电强度 | 线圈及触点：5000V（1分钟） 开路触点：1000V（1分钟） |
| 操作时间 | 8ms以下（额定电压） |
| 发布时间 | 4ms以下（额定电压） |
| 抗振性 | 频率：10Hz-55Hz，双振幅：1mm |
| 抗冲击性 | 功能：100m/s⊃2;及以上。强度：1000m/s以上⊃2; |
| 环境温度 | -40℃至85℃ |
| 湿度 | 5%至 85%RH |
| 终止 | PCB安装类型 |
| 单位重量 | 约5克 |
| 建造 | 阻焊型或塑封型 |
线圈规格表
| 额定电压 | 线圈电阻 | 工作电压 | 释放电压 | 线圈 允许电压范围 | （约W） 标称线圈功率 |
| 额定电压的% | |||||
| 3 | 52.5×(1±10%) | 最大 80% | 5%最小值。 | 95-120% | 0.17 |
| 5 | 145×(1±10%) | ||||
| 6 | 210×(1±10%) | ||||
| 9 | 475×(1±10%) | ||||
| 12 | 845×(1±10%) | ||||
| 15 | 1320×(1±10%) | ||||
| 18 | 1905×(1±10%) | ||||
| 24 | 3385×(1±10%) | ||||
