Y402~Y414
SiRON
8536901100
笔记
订购前请确认负载类型和尺寸，选择合适的控制方式。
接触保护方案请参考本章产品
连接PLC时，请务必使用我公司开发的相应专用电缆。
合适的电线
规格
| 模型 | Y402/Y402-P Y42-C / Y402-PC | Y 4 1 4 / Y 4 1 4 - P Y 4 1 4 - C / Y 4 1 4 - P - C | |
| 姓名 | 4位继电器模块 | 8位继电器模块 |
注：经济型型号后加“C”，如“Y402-C”，详情请咨询相关销售人员。
合适的PLC
| 松下 | FPO-C16T/C16CT(输出) FPO-E8YT FPO-C16P/C16CP(输出) FPO-E16YT FPO-C32T/C32CT/T32CT(输出) Fp Σ-C32(输出) FPO-C32P/C32CP/T32CP(输出) Fp Σ-C28(输出) FP0-E16T/P(输出) FP0-E32T/P(输出) | |
| 无限 | 无限 |
规格
| 继电器线圈规格 | |||
输入 | 标称线圈电压 | DC 24V | |
| 标称运行电流 | 7.5mA | ||
| 耐寒性 | 3200Ω | ||
| 吸合电压 | 莫尔70％ | ||
| 辍学电压 | 关注 5% | ||
| 最大允许电压 | 120％ | ||
| 标称工作功率 | 180 兆瓦 | ||
输出 | 开关电路 | ||
 | 安排 | 1a | |
初始接触电阻 | 100mΩ(通过DC6V1A法压降) | ||
标称开关容量（电阻负载） | 无侧 5A 2 5 0V AC、2A 2 5 0V A C、3A 3 0V DC； Nc 侧 2A 1 2 5V AC、1A 2 5 0V AC、1A 3 0V DC。 | ||
最大开关功率（电阻负载） | N O.6 2 5 VA，9 0 W； NC.2 5 0 伏安，3 0 瓦 | ||
| 最大开关电压 | 5a | ||
| 最大开关能力 | 2 5 0V 交流电； 3 0V直流 | ||
| 最小交换能力 | 直流 100毫伏 100微安 | ||
| com端口 | 最大开关能力 | 12a | |
| 机械的 | 超过2000万次（关闭频率180次/分钟） | |
| 电子 | 100,000 次循环（频率为每分钟 20 次开关循环） | ||
| 对应输出设备 | 电磁阀、警告灯、继电器或接触器。 | ||
电 性能 | 动作时间 | 10ms |
| TESET时间 | 5ms | |
环境 | 工作温度 | -40 ℃〜70℃ |
| 使用湿度 | 5％〜85％ |
相关产品

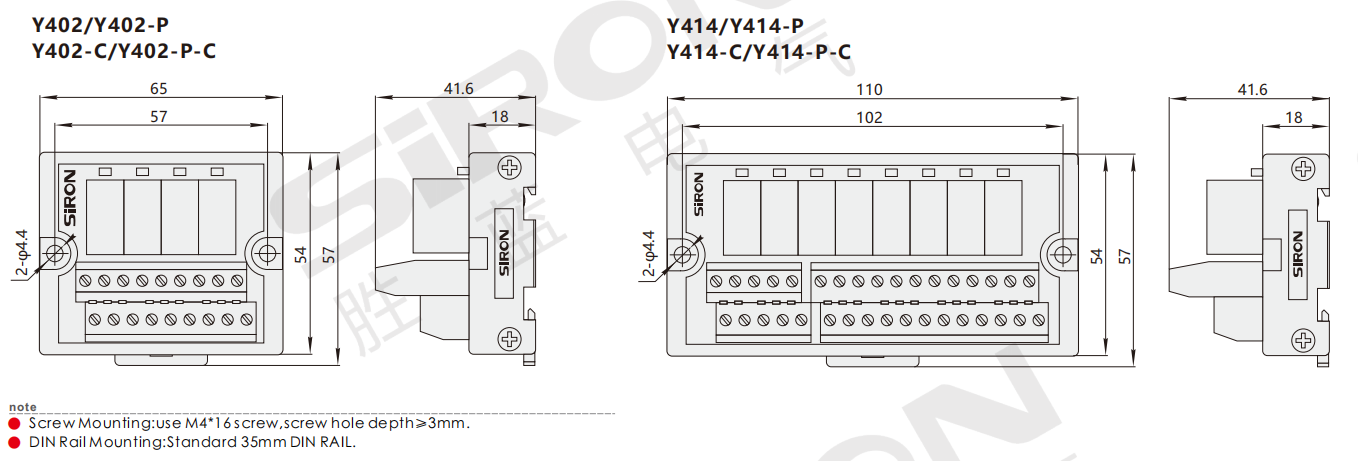

Dimensions
接线图
