Y420-Y421
SiRON
8536901100
笔记
订购前请确认负载类型和尺寸，选择合适的控制方式。
接触保护方案请参考本章产品
连接PLC时，请务必使用我公司开发的相应专用电缆。
类型选择参考
| 模型 | Y416/Y416-D |
| 姓名 | 16位信号继电器模块 |
继电器模块控制信号可以设置为NPN和PNP，请咨询销售。
规格
经济型型号后加“C”，如“Y410-C” 2. 欧姆龙专用型号后加“O”，如“Y410-O” 3. 欧姆龙可插拔型，如“Y410-AO”，详情请咨询相关销售人员。
相关产品
类型选择参考
| 模型 | Y420/Y420-P Y420-C/Y420-PC | Y421/Y421-P Y421-C/Y421-PC |
| 姓名 | 4位继电器模块 | 8位继电器模块 |
注：经济型型号后加“C”，如“Y420-C”，请咨询相关销售人员
了解详情。
适用PLC
| 合适的PLC | PLC无品牌限制 | 松下FP0系列等10P插头输出模块 | |
规格
| 输入 | 继电器线圈规格 | ||
| 名义线圈表情 | DC 24V | ||
| 标称工作电流 | 7.5mA | ||
| 头巾电阻 | 3200Ω | ||
| 接送声 | 额定电压70% | ||
| 跌落电压 | 额定电压5% | ||
| MB.允许电压 | 额定电压的120% | ||
| 名义操作能力 | 180 兆瓦 | ||
| 输出 | 开关电路 | ||
| 接触规格 | 安排 | (1 否) | |
| 初始接触电阻 | 30mΩ(通过DC6V1A法压降) | ||
| 标称开关容量（阻性负载） | 5A250VAC,5A30VDC | ||
| MaX.开关功率（阻性负载） | 1250VA，150W | ||
| 最大开关电压 | 12a | ||
| 最大开关能力 | 250VAC；30V 直流 | ||
| 最小交换能力 | 直流 100毫伏 100微安 | ||
| com端口 | 最大开关容量 | 12a | |
| 寿命 | 机械的 | 2000万次（每分钟180次开关频率） | |
| 电子 | 100,000次（每分钟20次开关频率） | ||
| 相应的输出设备 | 电磁阀，警告灯，继电器或接触器。 | ||
| 电 性能 | 动作时间 | 10ms | |
| TESET时间 | 5ms | ||
| 声音 | 工作温度 | -40 ℃〜70℃ | |
| 使用湿度 | 5％〜85％ | ||
同时对应的PNP接口为Y420-P/Y421-P

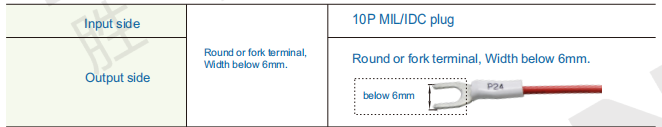

适用终端

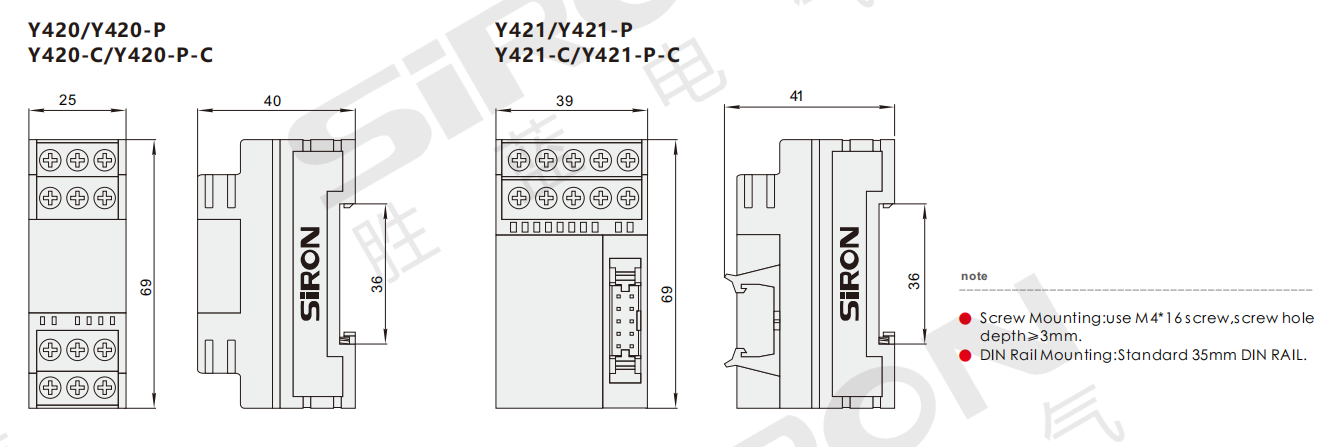

Dimensions

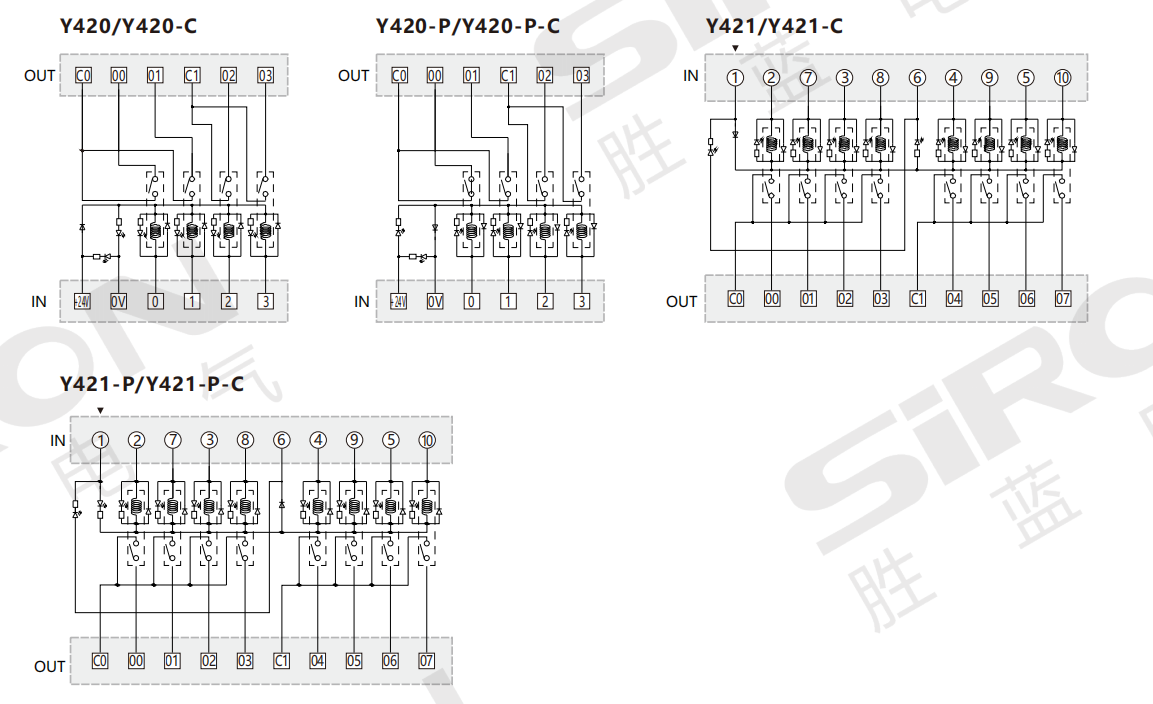

接线图
