关于选择

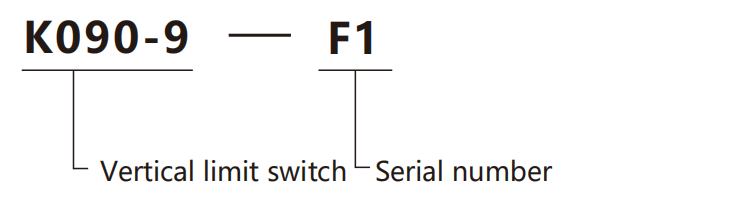

选型示例：K090-9-F1表示K090-9系列，序列号F1。

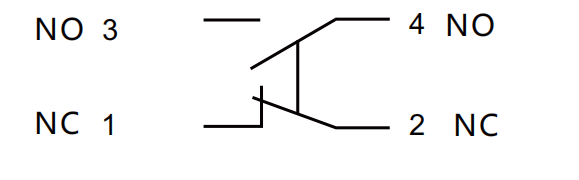

contacr形式
规格
姓名 | 垂直限位开关 |
操作按扣 | 1毫米至1米/秒 |
动作频率 | 电：每分钟30次 |
接触电阻 | 2.5 m Ω以下（初始阶段） |
绝缘抗性 | 100mΩ以上（500VDC以下） |
介电强度 | 非连续端子之间，1000VAC，50/60Hz，持续一分钟 |
| 带电与不带电部件之间的电压为1500VAC，50/60Hz，持续一分钟 | |
| 端子与地之间，1500VAC，50/60Hz，持续一分钟 | |
振动 | 10 至 55Hz，1.5mm 双振幅 |
震惊 | 机械耐久性：1000m/Sec⊃2;（约100G's） |
| 误操作耐久性：300m/Sec⊃2;（约30G's） | |
环境 | 使用时：-20至+80℃（非冷冻） |
湿度 | 低于 9 5% RH |
电气生活 | 超过50万次 |
保护结构 | IP66 |
额定值
额定电压 | 无感负载 | 感性负载 | |||||||
电阻负载 | 灯泡负载 | 感性负载 | 电机负载 | ||||||
| 数控 | 不 | 数控 | 不 | 数控 | 不 | 数控 | 不 | ||
| 交流 | 125 | 10 | 3 | 1.5 | 10 | 5 | 2.0 | ||
| 250 | 5 | 2 | 1 | 5 | 3 | 1.0 | |||
| 480 | 3 | 1.5 | 0.8 | 3 | 1.5 | 0.8 | |||
| 600 | 1 | 1 | 0.5 | 1.5 | 1 | 0.5 | |||
| DC | 8 | 10 | 6 | 3 | 10 | 6 | 6 | ||
| 14 | 10 | 6 | 3 | 10 | 6 | 6 | |||
| 30 | 6 | 4 | 3 | 6 | 4 | 4 | |||
| 125 | 0.8 | 0.2 | 0.2 | 0.8 | 0.2 | 0.2 | |||
| 250 | 0.4 | 0.1 | 0.1 | 0.4 | 0.1 | 0.1 | |||
笔记：
1、感性负载：功率因数=0.4，时间常数=7msec；
动作特点
模型 | K090-9-F1 K090-9-F2 K090-9-F16 | K090-9-F3 K090-9-F5 | K090-9-F7 | K090-9-F8 | K090-9-F9 | K090-9-F10 | K090-9-F11 | K090-9-F12 | K090-9-F13 K090-9-F14 | K090-9-F15 |
操作力 (OFmax) | 1360克 | 1200克 | 142克 | 2720克 | 2720克 | 2720克 | 2720克 | 150克 | 120克 | 29克 |
弹性（RF最小值） | 227克 | 28克 | 910克 | 910克 | 910克 | 910克 | - | - | - | |
预行程(PTmax) | 20° | 55° | 20° | 1.7毫米 | 1.7毫米 | 1.7毫米 | 1.7毫米 | 28毫米 | 28毫米 | 28克 |
超程(OT min) | 30° | 35° | 30° | 6.4毫米 | 5.6毫米 | 5.6毫米 | 5.6毫米 | - | - | - |
行程分辨率(MD max) | 12° | 12° | 1mm | 1mm | 1mm | 1mm | - | - | - | |
总冲程力（TF 最大） | 2720克 | 200克 | - | 2720克 | - | 2720克 | - | - | - | |
总行程(TTmin) | 50° | OP90±10mm | 50° | OP34±2.8mm | 6.5±0.8毫米 | 6.5±0.8毫米 | 9±0.8毫米 | - | - | - |

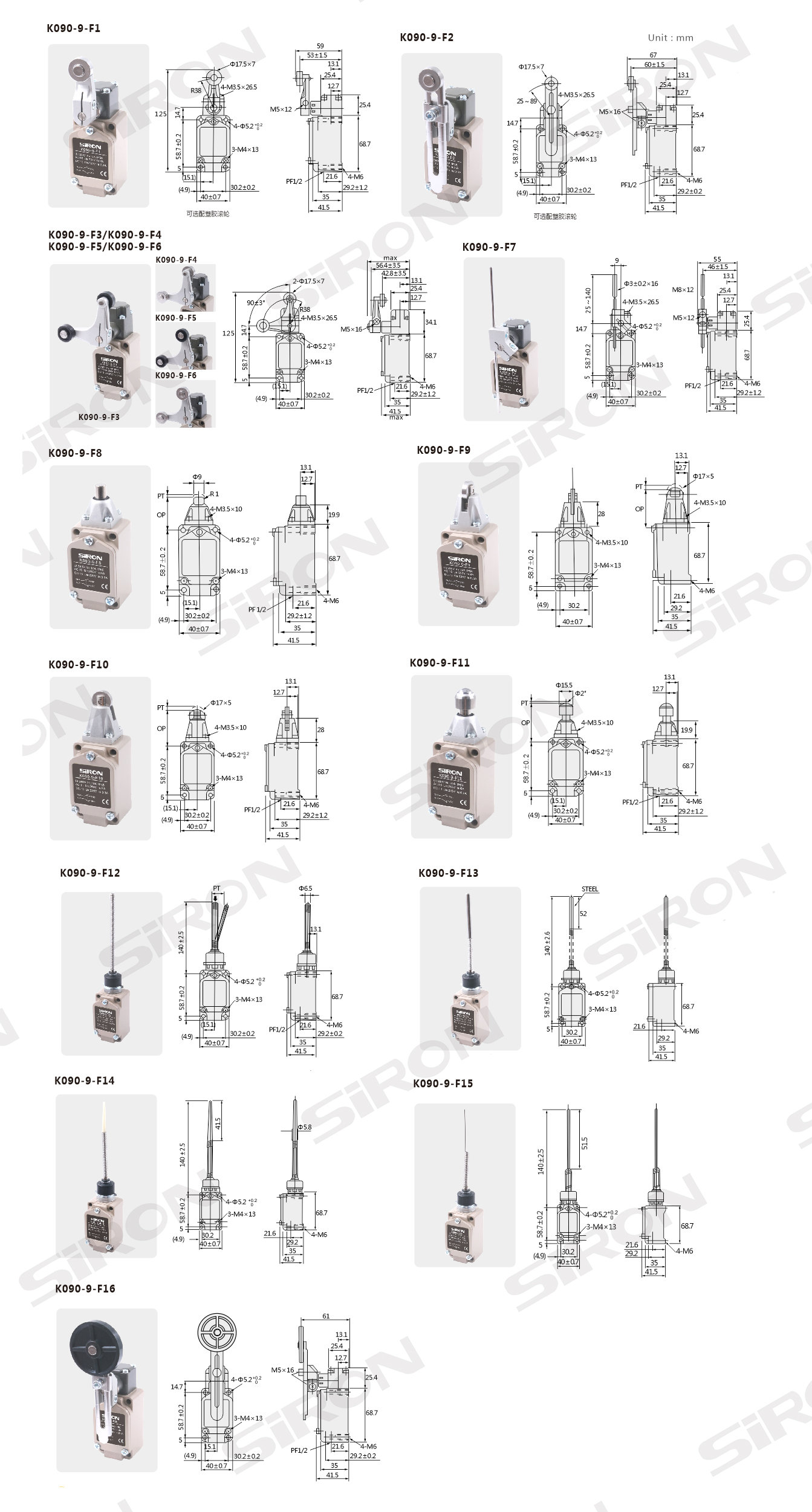

方面
