关于选择

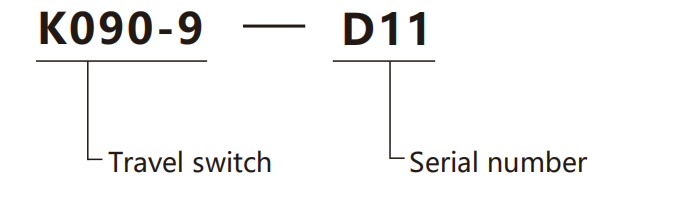

选型示例：K090-9-D11表示K090-9系列，序列号D11。

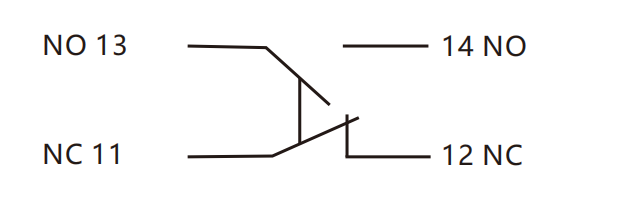

contacr形式
规格
姓名 | 限位开关 |
操作环境温度 | -20℃~70℃ |
工作环境湿度 | <95%RH |
接触电阻 | ≤50mΩ |
绝缘抗性 | ≥100mΩ |
功率频率承受电压 | 1890VAC/50Hz/60s |
振动阻力 | 10~55Hz，振幅约1.5mm（不含弹簧杆产品） |
冲击阻力 | 自由位置最大 10g |
工作频率 | 电气：30 次/分钟 |
机械生活 | 约1000万次 |
电气生活 | ≥50万次 |
保护类 | IP65 |
额定值
额定的绝缘电压UI | 440V | ||||||
指定加热电流Ith | 10a | ||||||
额定工作电压Ue | 24V | 48V | 110V | 220V | 380V | ||
额定工作 电流le | 交流 50/60赫兹 | 电阻负载 | 10a | / | 10a | 6a | / |
| 感性负载 | 10a | / | 6a | 3a | 2a | ||
| DC | 电阻负载 | 8a | 4a | 2.2A | 1.1A | / | |
| 感性负载 | 4a | 2a | 1.1A | 0.6A | / | ||
接触材料 | 银合金 | ||||||
最小自适应负载 | 3V AC/DC 5mA（参考值）（适用范围取决于使用环境和负载类型） | ||||||
动作特点
动作特点 | 模型 | K090-9-D11 K090-9-D12 K090-9-D13 | K090-9-D14 K090-9-D15 | K090-9-D16 | K090-9-D17 K090-9-D18 | K090-9-D19 K090-9-D20 K090-9-D21 K090-9-D22 |
作用力（最大） | 最大 的 | 6N | 8N | 9N | 9N | 1.5N |
恢复力（最小） | 射频最小值 | 1N | 1N | 1.5N | 1.5N | - |
前旅行 | 最大 PT | 20° | 20° | 1.5mm | 1.5mm | 30mm |
超程（最小） | 最低加班时间 | 75° | 75° | 4mm | 4mm | - |
行程分辨率(MD max) | 最大 MD | 10° | 10° | 1.2mm | 1.2mm | - |
总行程力(TF max) | 最小 TT | 95° | 95° | 5.5mm | 5.5mm | - |
总行程(TT min) | OP | - | - | 26±0.8mm | 37±0.8mm |

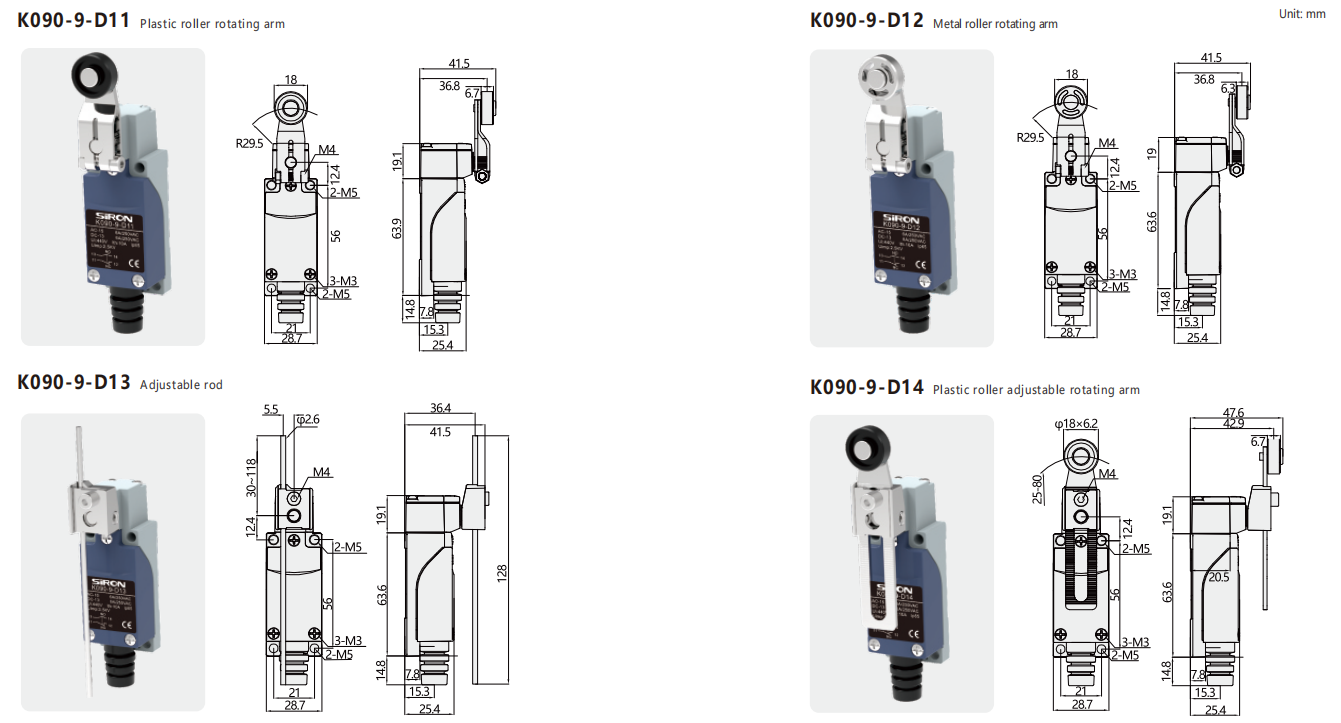

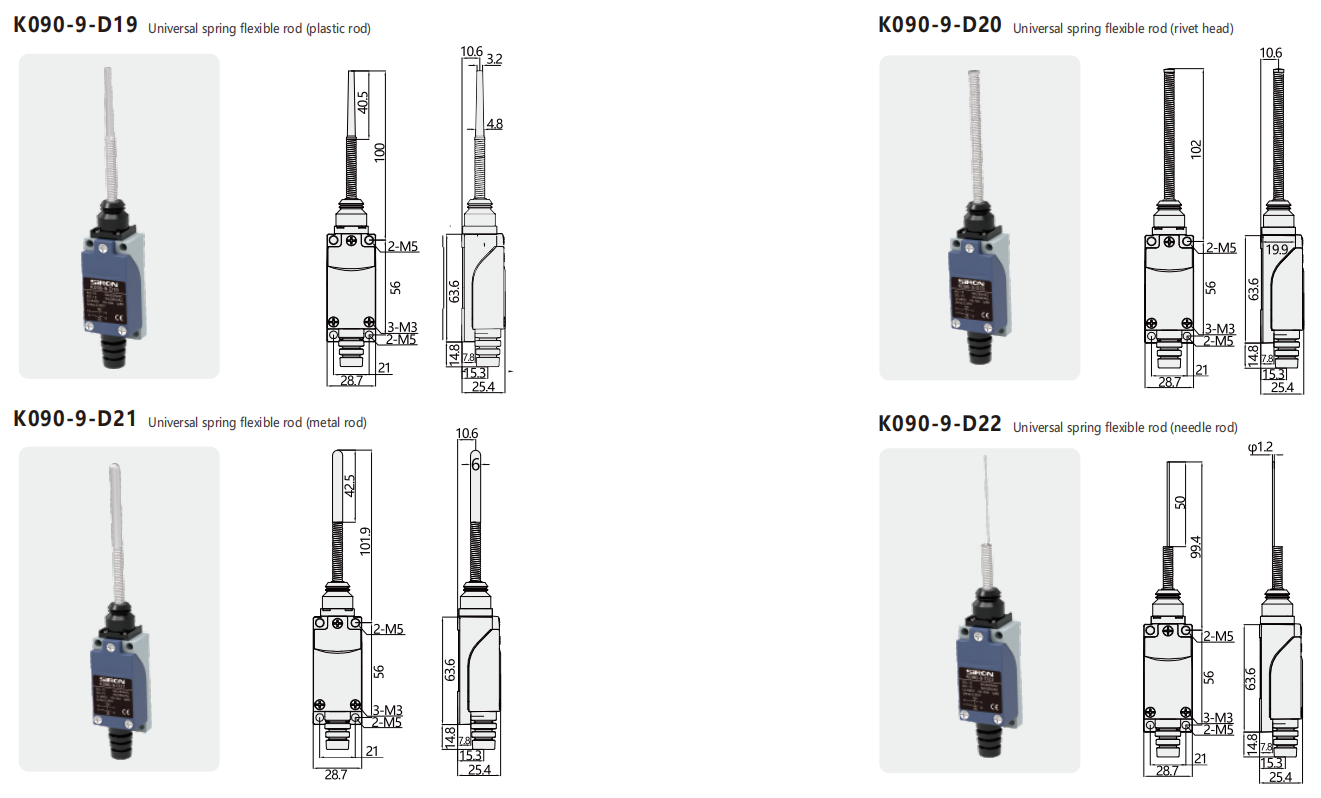

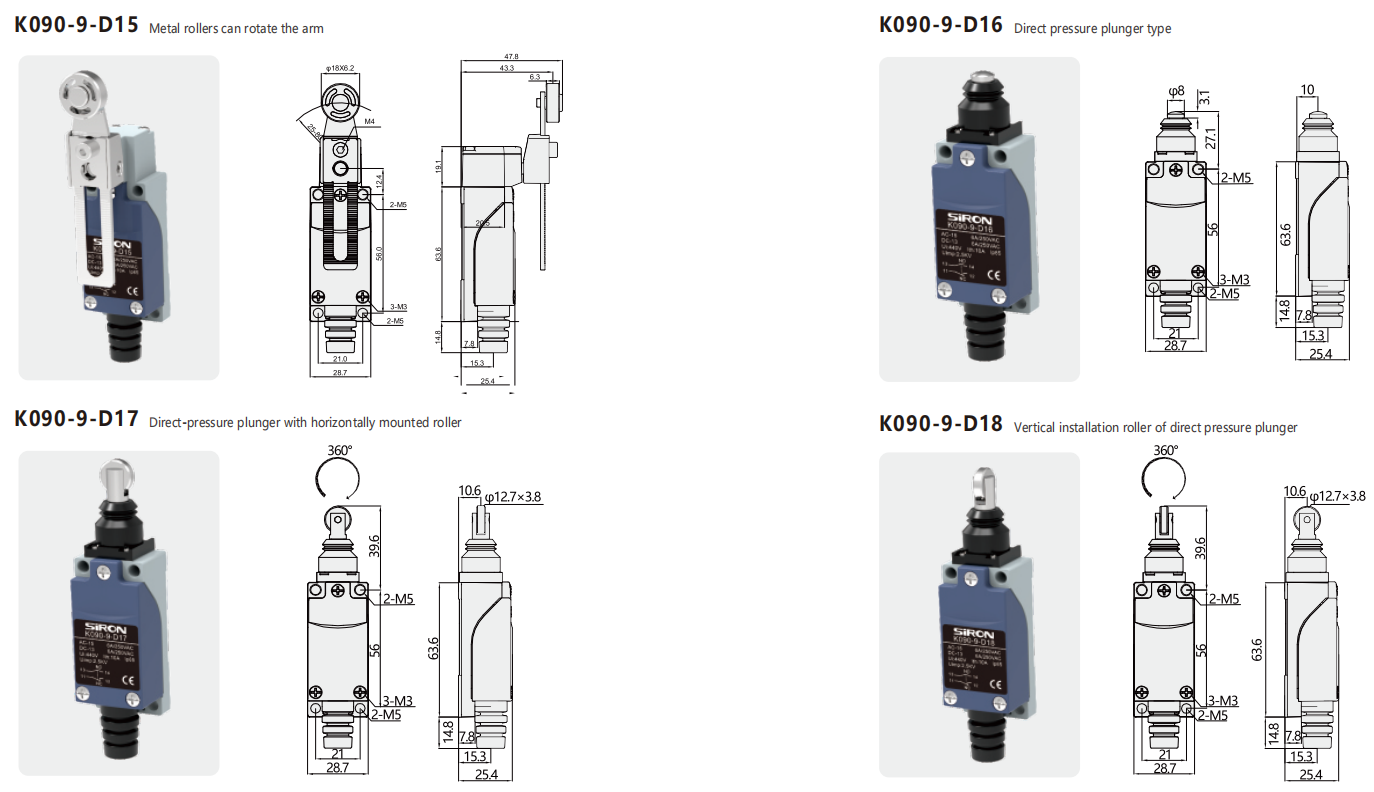

方面
