关于选择

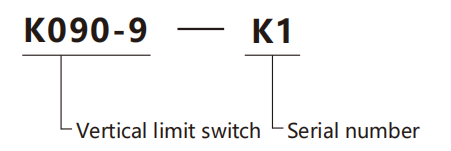

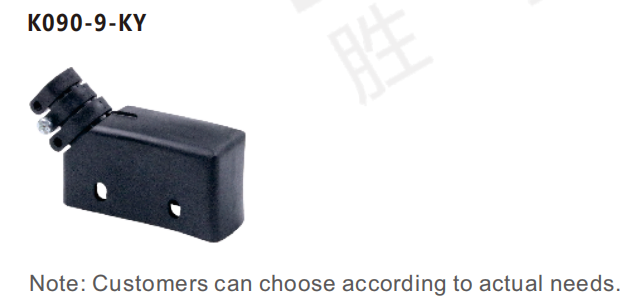

选型示例： K090-9-K1表示K090-9系列，K1为序列号。

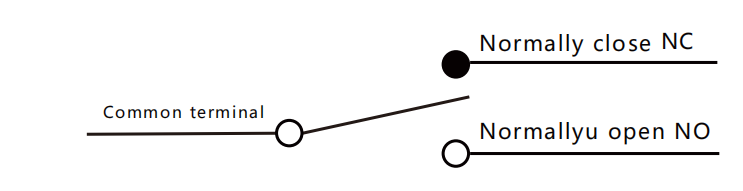

contacr形式
规格
姓名 | 水平限位开关 |
操作按扣 | 0.05mm～1m/s（柱塞式） |
动作频率 | 电：每分钟20次 |
接触电阻 | 低于 15mΩ（初始） |
| 绝缘抗性 | 100mΩ以上（500VDC以下） |
介电强度 | 非连续端子之间，1000VAC，50/60Hz，持续一分钟 |
| 带电与不带电部件之间的电压为1500VAC，50/60Hz，持续一分钟 | |
| 带电与不带电部件之间的电压为1500VAC，50/60Hz，持续一分钟 | |
振动 | （*10至20Hz）：1.5mm可变振幅误操作耐久性：10至55Hz |
震惊 | 机械耐久性：1000m/Sec⊃2;（约100G's） 误操作耐久性：300m/Sec⊃2;（约30G's） |
环境 | 使用时：-20至+80°C（未冷冻） |
湿度 | 通用型：85%RH以上；密封型：95%RH |
电气生活 | 50万次以上 |
重量 | 约22至58克 |
额定值
额定电压 | 无感负载 | 感性负载 | Inrush电流 | ||||||||
电阻负载 | 灯泡负载 | 感性负载 | 电机负载 | ||||||||
| 数控 | 不 | 数控 | 不 | 数控 | 不 | 数控 | 不 | 数控 | 不 | ||
| 交流 | 125 | 15 | 3 | 1.5 | 15 | 5 | 2.5 | 以下 30 | 以下 15 | ||
| 250 | 15 | 2.5 | 1.25 | 15 | 3 | 1.5 | |||||
| 500 | 3 | 1.5 | 0.75 | 2.5 | 1.5 | 0.75 | |||||
| DC | 8 | 15 | 3 | 1.5 | 15 | 5 | 2.5 | ||||
| 14 | 15 | 3 | 1.5 | 10 | 5 | 2.5 | |||||
| 30 | 6（2） | 3 | 1.5 | 5 | 5 | 2.5 | |||||
| 125 | 0.4 | 0.4 | 0.4 | 0.05 | 0.05 | 0.05 | |||||
| 250 | 0.2 | 0.2 | 0.2 | 0.03 | 0.03 | 0.03 | |||||

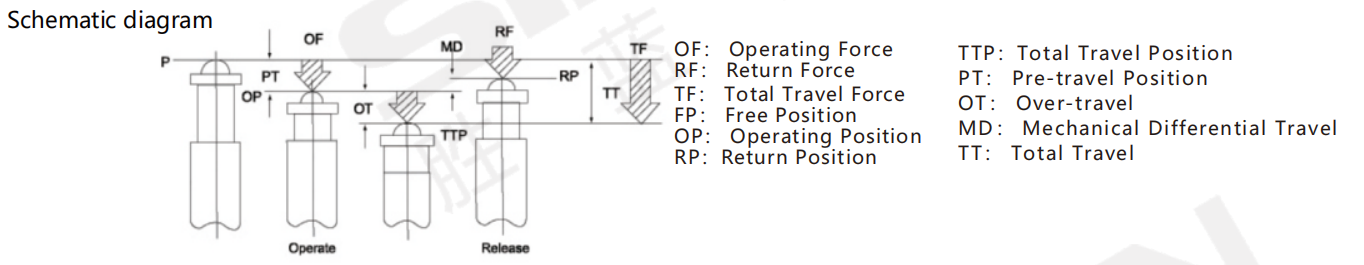

动作特点
模型 | K090-9-K1 K090-9-K20 | K090-9-K2 | K090-9-K3 K090-9-K4 | K090-9-K5 K090-9-K6 | K090-9-K7 | K090-9-K8 K090-9-K9 | K090-9-K10 | K090-9-K11 K090-9-K13 | K090-9-K12 | K090-9-K14 | K090-9-K15 | K090-9-K16 | K090-9-K17 K090-9-K18 | K090-9-K19 |
作用力(OF) | 70克 | 160克 | 100克 | 160克 | 10克 | 160克 | 350克 | 300克 | 350克 | 350克 | 350克 | 300克 | 300克 | 350克 |
弹性（射频） | 14克 | 28克 | 22克 | 42克 | 3克 | 42克 | 114克 | 50克 | 114克 | 114克 | 114克 | 50克 | 50克 | 114克 |
预冲程 (PT) | 10mm | 5mm | 7.1毫米 | 2.7毫米 | 20mm | 2.7毫米 | 0.4毫米 | 4mm | 0.4毫米 | 0.4毫米 | 0.4毫米 | 4mm | 4mm | 0.4毫米 |
不良反应中风（MD | 1.27毫米 | 1mm | 1.02毫米 | 0.5mm | 3mm | 0.5mm | 0.05mm | 1.3毫米 | 0.05mm | 0.05mm | 0.05mm | 1.3毫米 | 1.3毫米 | 0.05mm |
自由 位置 （FP） | 28.2毫米 | 24.8毫米 | 36.5毫米 | 32.5毫米 | - | 43.6毫米 | - | 20.6毫米 | - | - | - | - | 31.8毫米 | - |
行动位置 (OP) | 19±0.8 | 19±0.4 | 30.2±0.8 | 30.2±0.4 | 19±0.8 | 43.1±0.8 | 21.5±0.5 | 17.4±0.8 | 21.5±0.8 | 33.4±1.2 | 15.9±0.4 | 17.4±0.8 | 28.6±0.8 | 28.2±0.5 |
配件

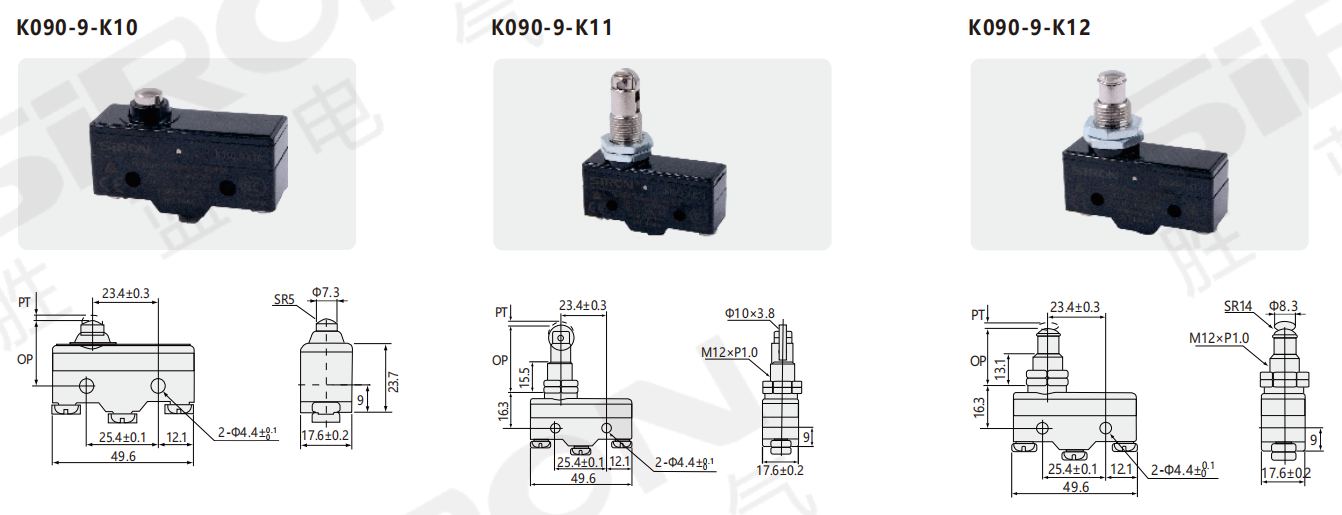

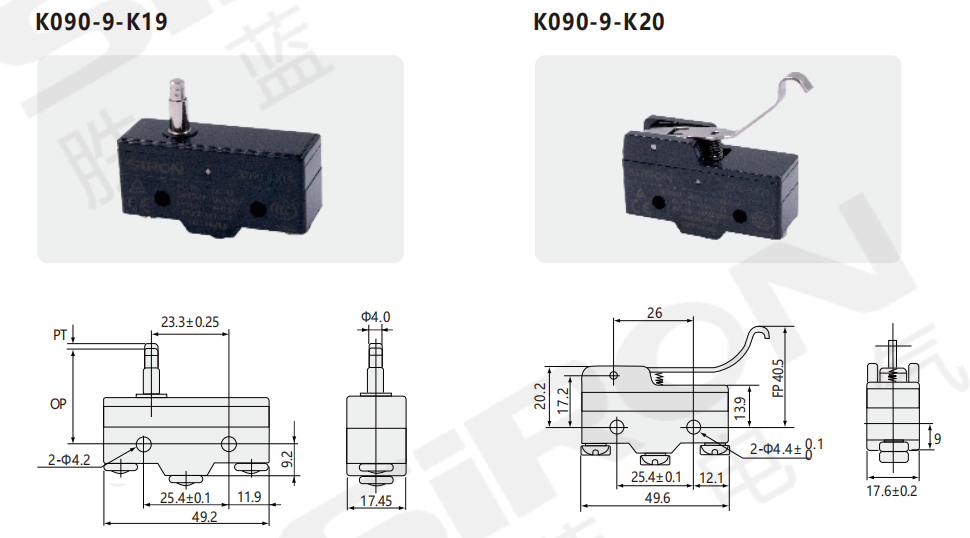

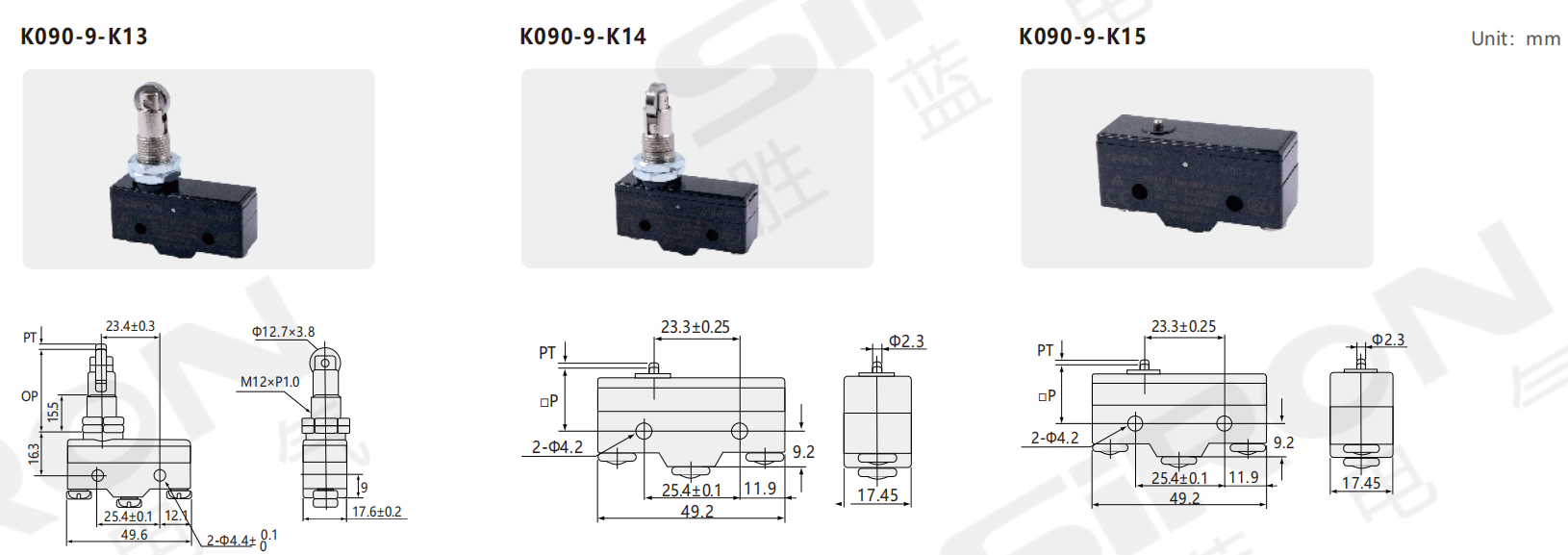

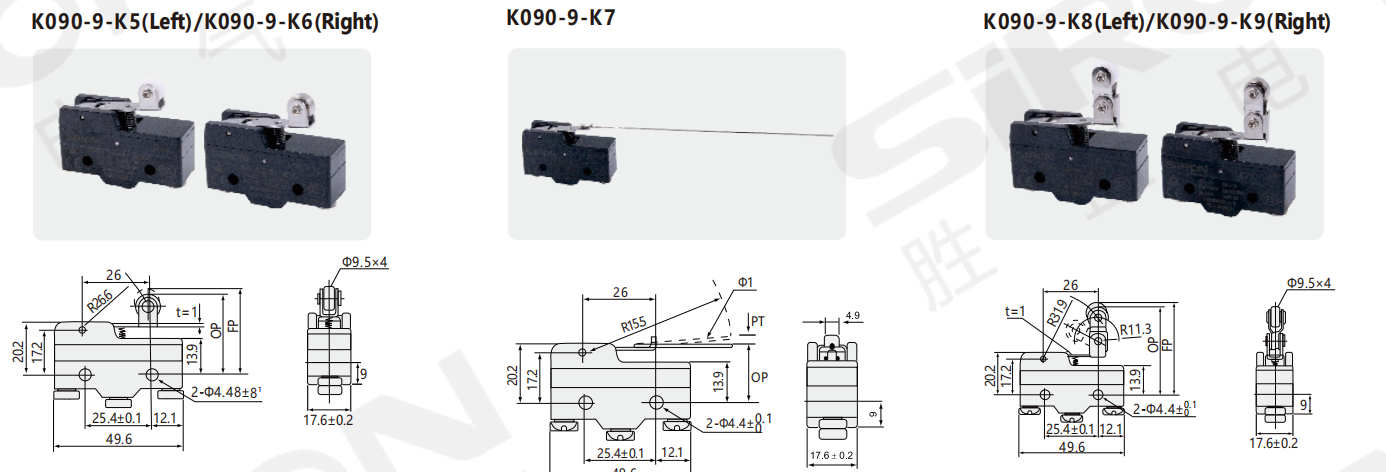

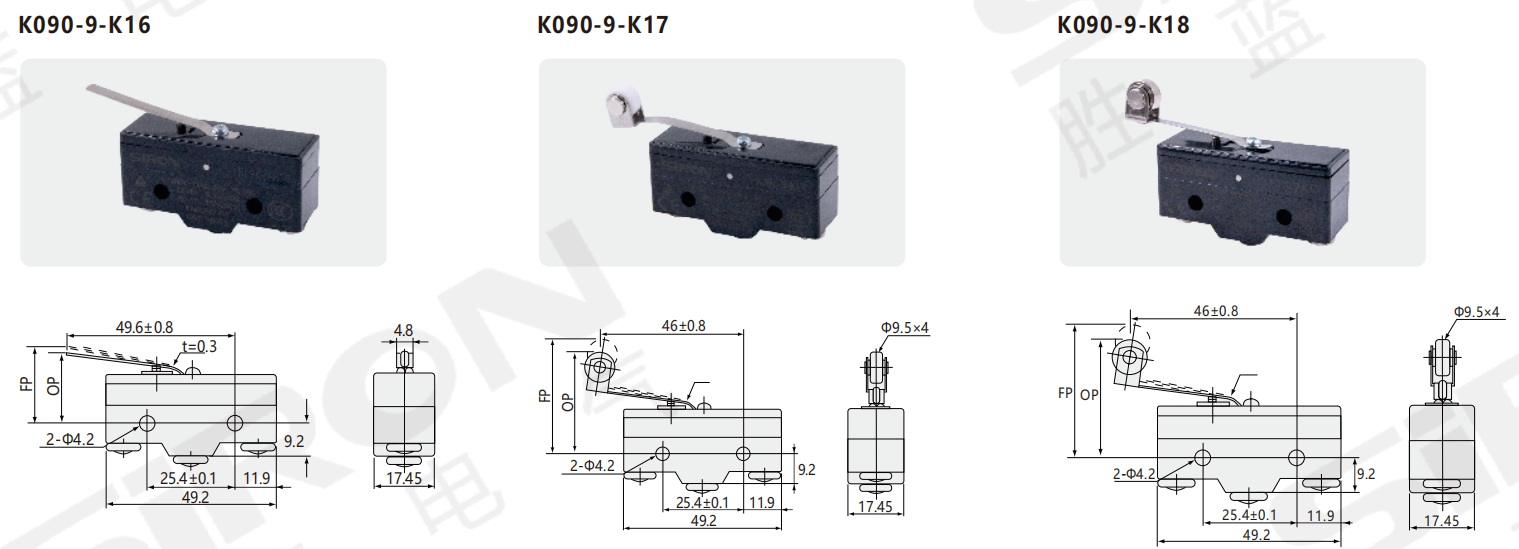

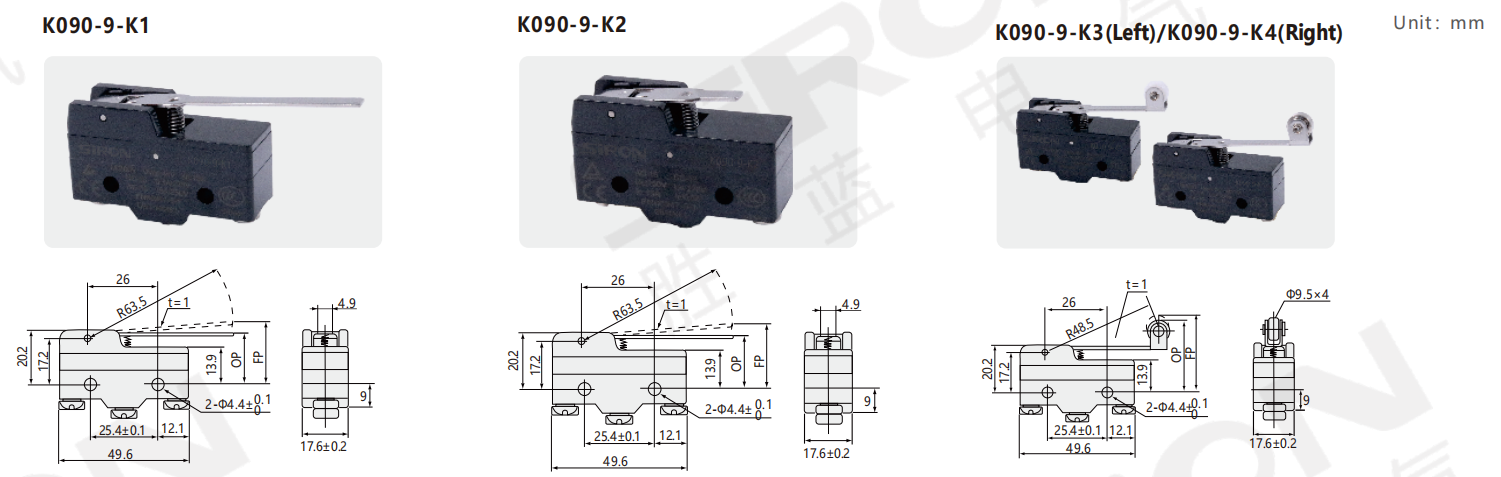

方面
