关于选择

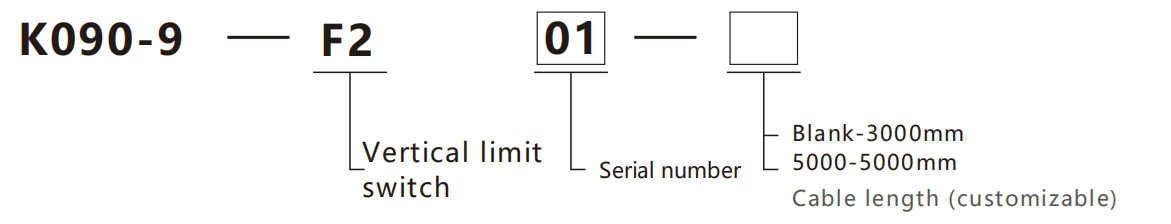

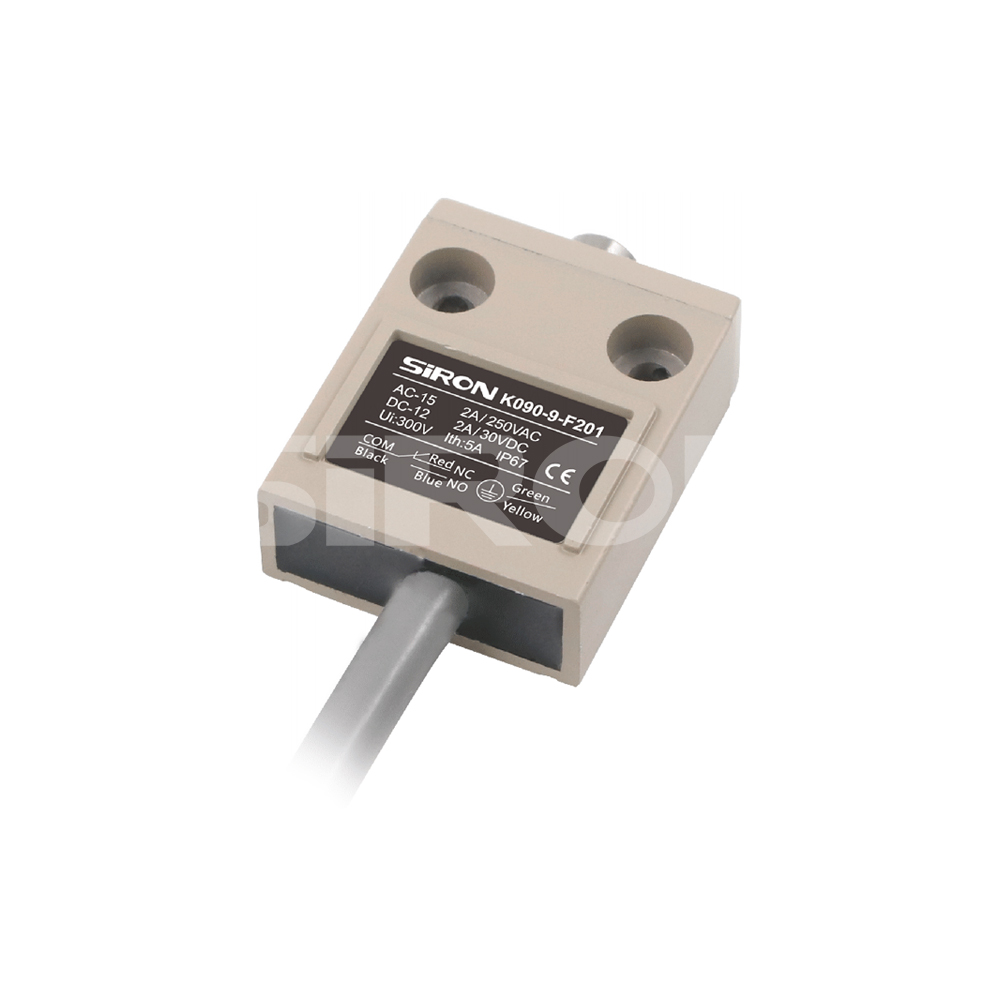

选型示例：K090-9-F201表示K090-9系列，F2垂直限位开关， 序列号01，电缆长度3000mm。
规格
姓名 |
垂直限位开关 |
额定值 |
5A 125V,3A 250VAC |
运行速度 |
1mm～1m/s（摆杆式） 0.1mm～0.5m/s（柱塞式） |
工作频率 |
电：每分钟30次 |
接触电阻/绝缘电阻 |
低于25mΩ（初始值）； 100mΩ以上（500VDC以下） |
介电强度 |
间断端子间：1000VAC，50/60Hz，持续1分钟 |
| 端子与地之间/端子与空载电流金属件之间：1500VAC，50/60Hz，1分钟 |
|
振动 |
1 0 ～ 5 5 Hz , 1 . 5毫米双振幅 |
罢工 |
机械耐久性：超过1000mm/s²（约超过100G）；误操作耐久性：超过500mm/s²（约超过50G） |
使用温度/湿度 |
- 20～+70℃(不结冰)/<95%RH |
防水等级/电气寿命 |
IP67/超过 200,000 次循环 |
额定值
额定电压(V) |
无感负载(A) |
感性负载(A) |
|||||||
阻性负载 |
灯负载 |
感性负载 |
电机负载 |
||||||
| 数控 | 不 | 数控 | 不 | 数控 | 不 | 数控 | 不 | ||
| 交流 | 125 | 5(0.1) | 1.5 | 0.7 | 3 | 2.5 | 1.3 | ||
| 250 | 3 | 1 | 0.5 | 2 | 1.5 | 0.8 | |||
| DC | 8 | 5(0.1) | 2 | 5 | 4 | 3 | |||
| 14 | 5(0.1) | 2 | 4 | 4 | 3 | ||||
| 30 | 4(0.1) | 2 | 3 | 3 | 3 | ||||
| 125 | 0.4 | 0.05 | 0.4 | 0.4 | 0.05 | ||||
| 250 | 0.2 | 0.03 | 0.2 | 0.2 | 0.03 | ||||
注：带弹簧系列产品，操作体的适用范围为总长度的三分之一以内。 从前端算起弹簧
动作特点
型号 |

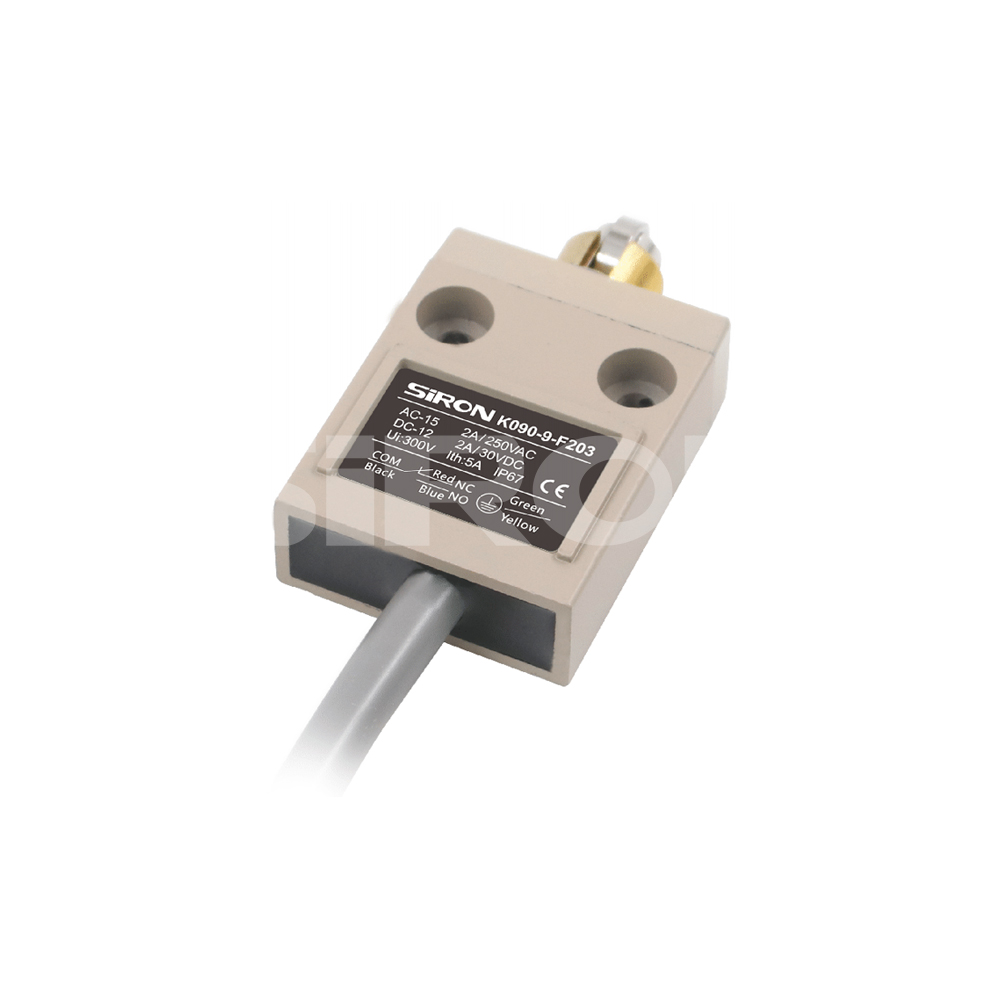

K090-9-F201 | K090-9-F202 K090-9-F203 |

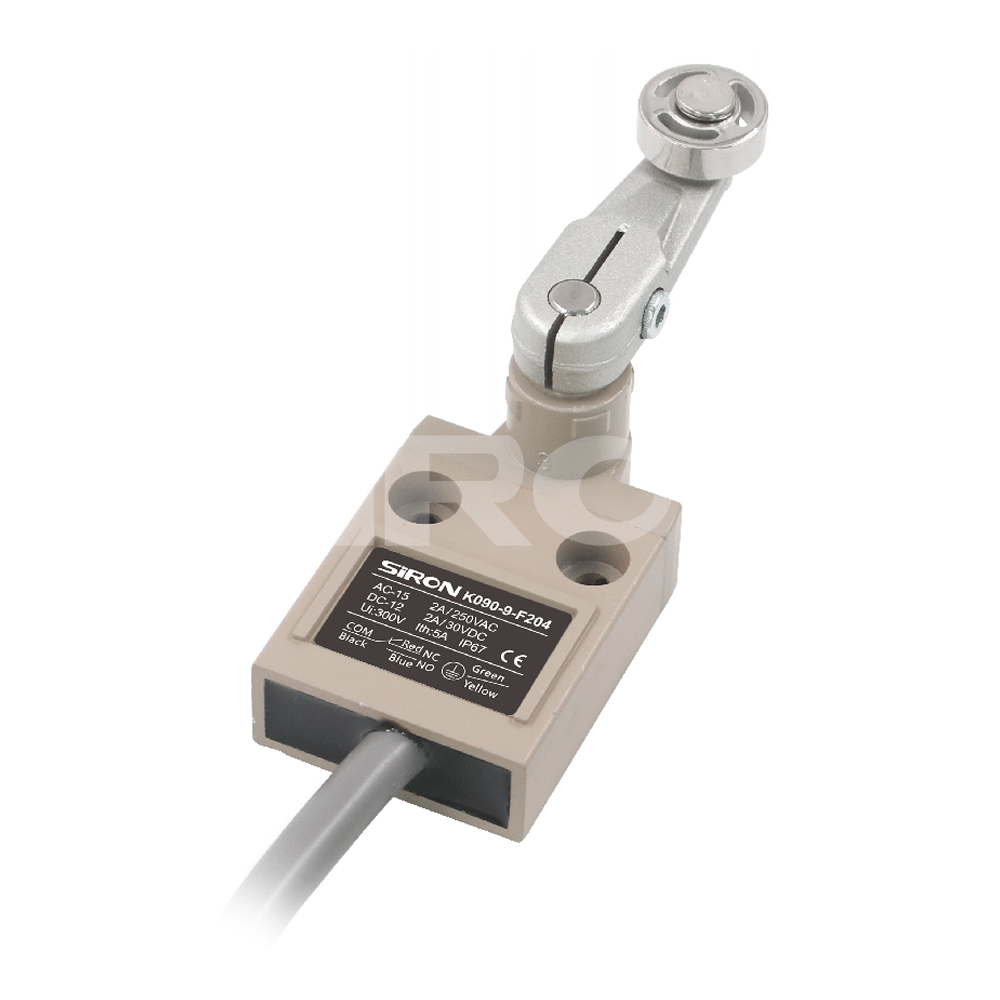

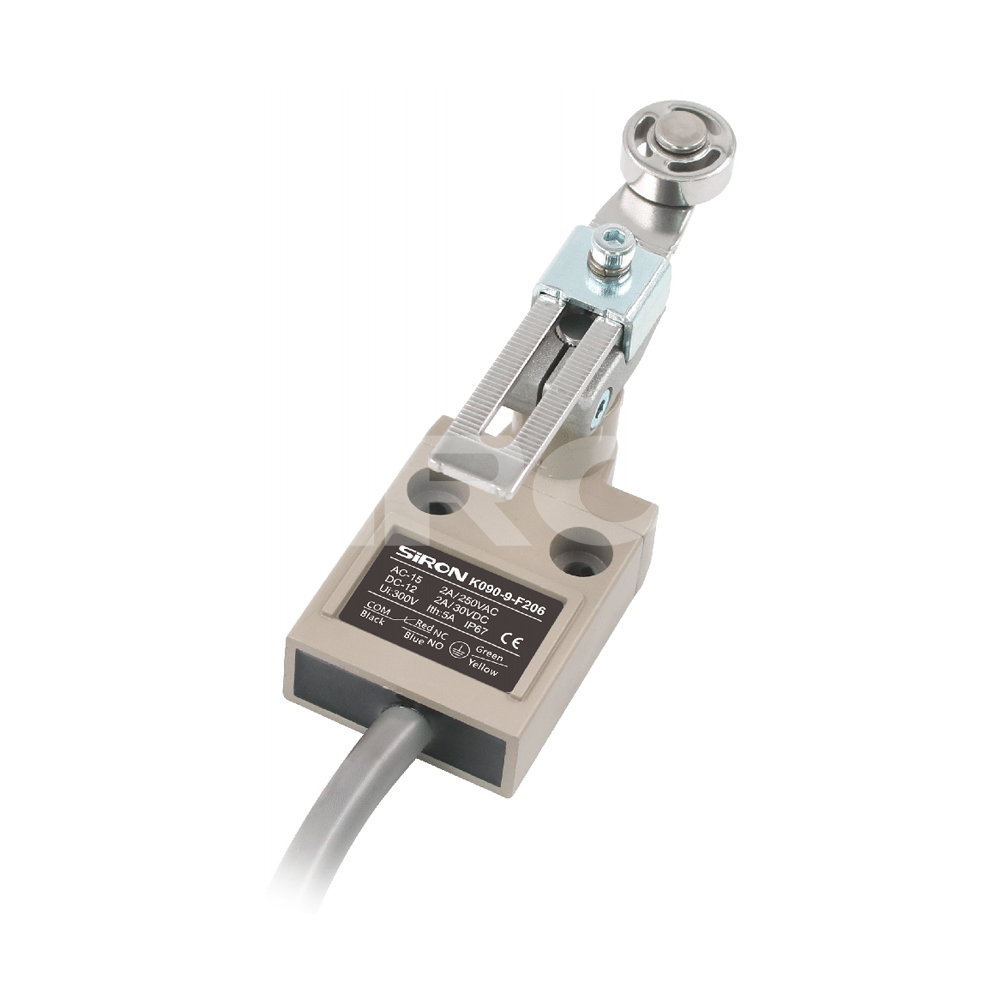

K090-9-F204 K090-9-F205 K090-9-F206 |
K090-9-F207 | K090-9-F208 | K090-9-F209 K090-9-F210 |
K090-9-F211 K090-9-F212 K090-9-F213 K090-9-F214 |
操作力(OF max) |
11.77N | 11.77N | 5.69N | 11.77N | 17.65N | 17.65N | 1.47N |
弹性（RF最小值） |
4.41N | 4.41N | 1.47N | 4.41N | 4.41N | 4.41N | / |
预行程 (PTmax) |
1.8mm | 1.8mm | 25mm | 1.8mm | 1.8mm | 1.8mm | 15° |
行程（加班分钟） |
3mm | 3mm | 40mm | 3mm | 3mm | 3mm | / |
行程运动分辨率(MD max) |
0.2毫米 | 0.2毫米 | 3mm | 0.2毫米 | 0.2毫米 | 0.2毫米 | / |
动作位置(OPmm) |
15.7±1毫米 | 28.5±1毫米 | / | 28.5±1毫米 | 24.9±1毫米 | 34.3±1毫米 | / |

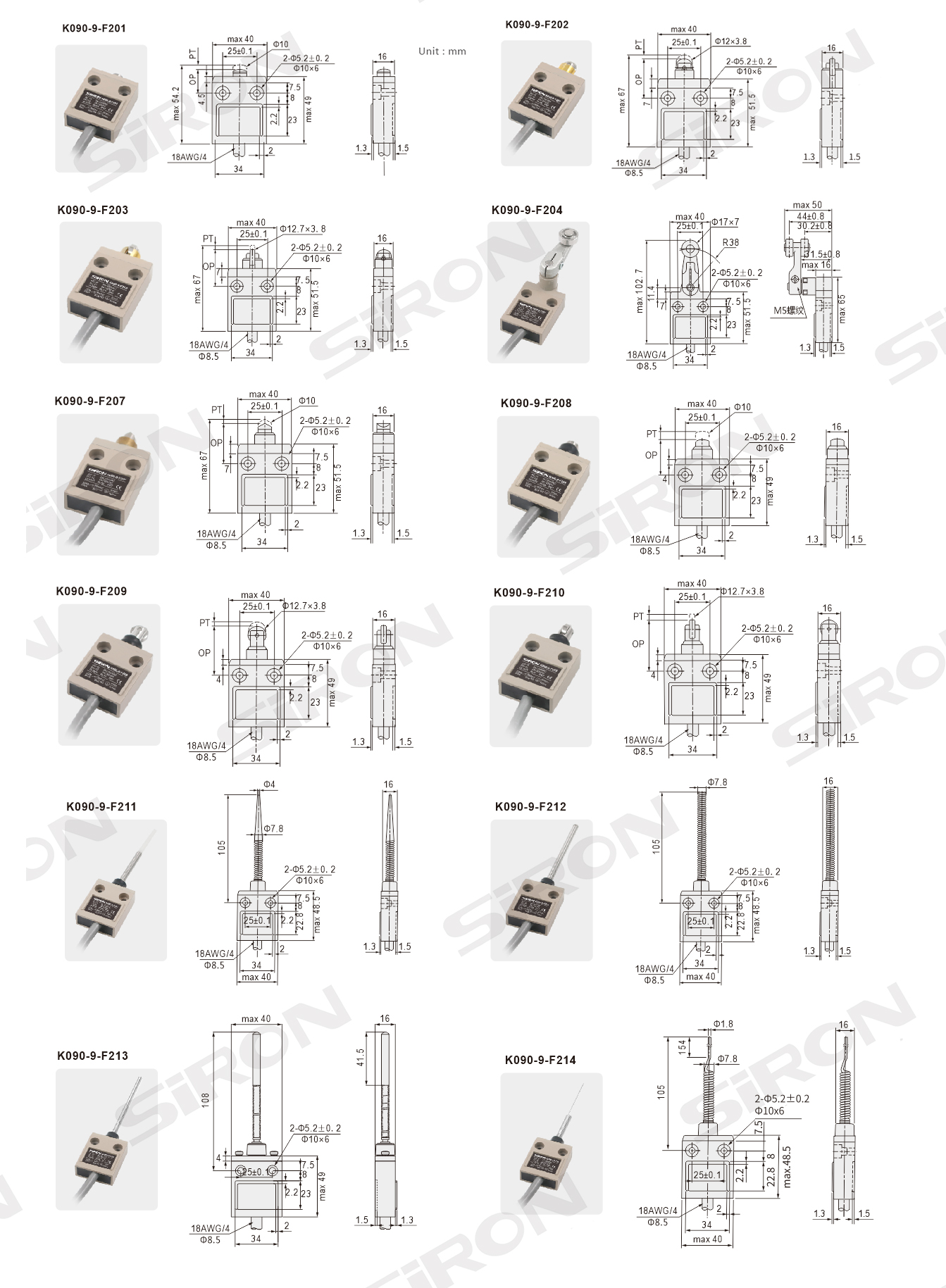

方面
