关于选择
选择示例： K13-1-1 指示K103系列，序列号1，额定范围1N.M
额定范围
| 代码 | 1 | 2 | 3 | 5 | 6 | 10 | 20 | 30 | 50 |
| 额定范围 | 1n.m | 2n.m | 3n.m | 5n.m | 6n.m | 10n.m | 20n.m | 30n.m | 50n.m |
| 代码 | 100 | 150 | |||||||
| 额定范围 | 100n.m | 150n.m |
规格
姓名 |

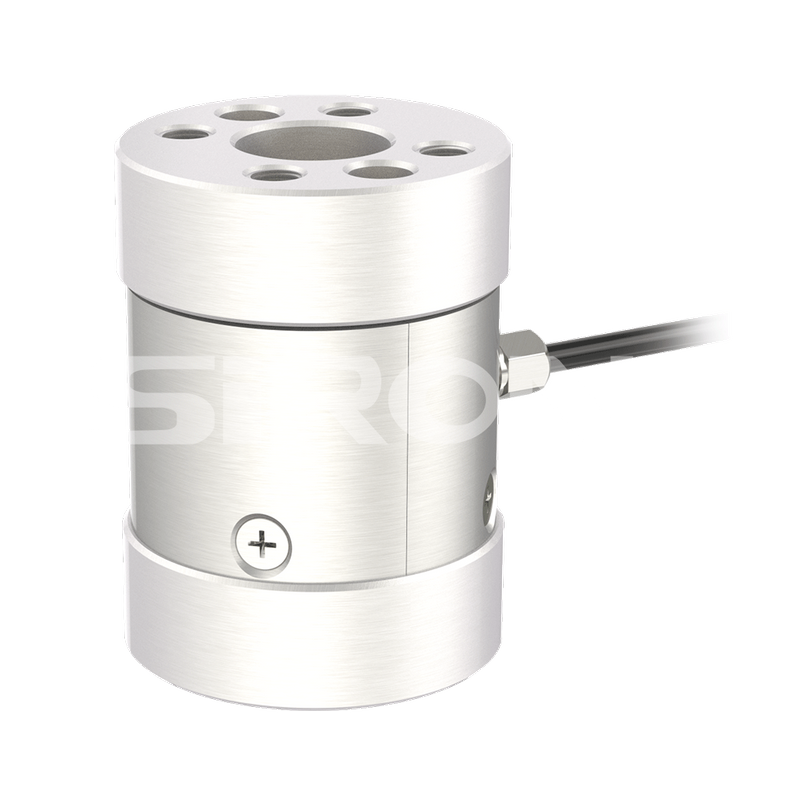

静态扭矩传感器 |
|||||
模型 |
K103-1-1 | K103-1-2 | K103-1-3 | K103-1-5 | K103-1-6 | K103-1-10 |
容量 |
1n.m | 2n.m | 3n.m | 5n.m | 6n.m | 10n.m |
模型 |
K103-1-20 | K103-1-30 | K103-1-50 | K103-1-100 | K103-1-150 | / |
容量 |
20n.m | 30n.m | 50n.m | 100n.m | 150n.m | / |
灵敏度 |
1.5±10％mv/v |
|||||
零余额 |
±0.02mv/v | |||||
蠕变（30分钟） |
≤0.1％fs | |||||
非线性 |
≤0.1％fs | |||||
滞后 |
≤0.1％fs | |||||
可重复性 |
≤0.05％fs | |||||
输入/输出阻抗 |
输入电阻：350±5Ω；输出电阻：350±5Ω | |||||
温度对输出效应 |
0.05％FS/10℃ | |||||
温度对零 |
0.05％FS/10℃ | |||||
绝缘抗性 |
≥5000MΩ/100V（DC） | |||||
建议的激发 |
5 ～15V | |||||
最大激发 |
20V | |||||
补偿温度范围 |
-10〜60℃ | |||||
| 操作温度范围 | -20〜80℃ | |||||
| 安全/最终的超负荷 | 安全超载：120％FS Ultimate Overload：150％FS | |||||
| 电缆尺寸 | φ3x3000mm | |||||
| 重量 | 0.5/0.2kg | |||||
| 材料 | 不锈钢/铝合金 | |||||
例子

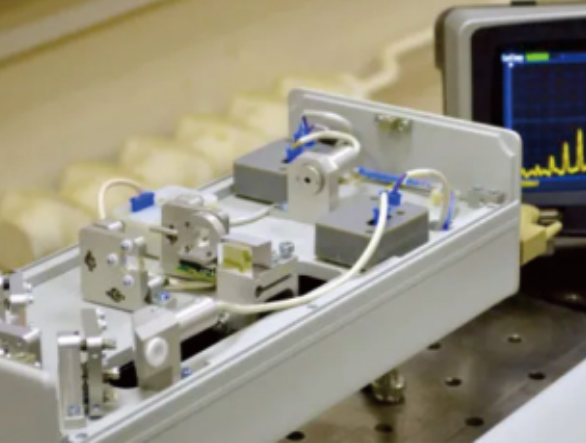

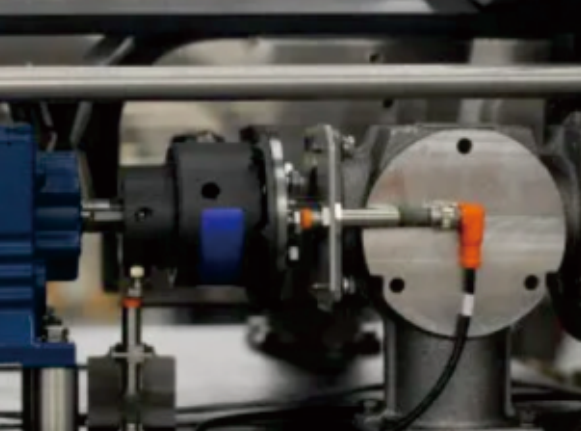

在扭矩测试设备上应用于 扭矩测试设备上的应用
