关于选择

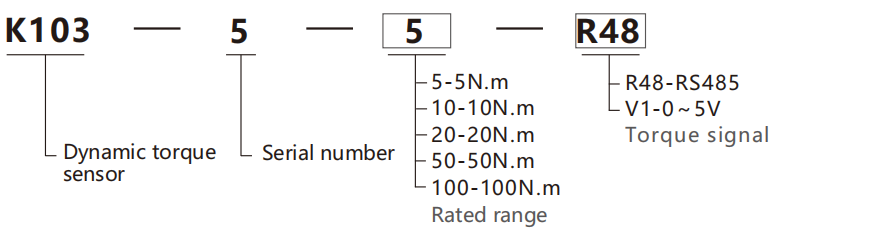

选型举例：K103-5-5-R48表示K103系列，序列号为5，额定范围为5N.m，
扭矩 信号为RS485。
扭矩信号
| 代码 | R48 | V1 | V2 | V3 | V4 | P1 |
| 扭矩信号 | RS485 | 0〜5V | 0〜10V | -5～5V | -10～10V | 5～15KHz |

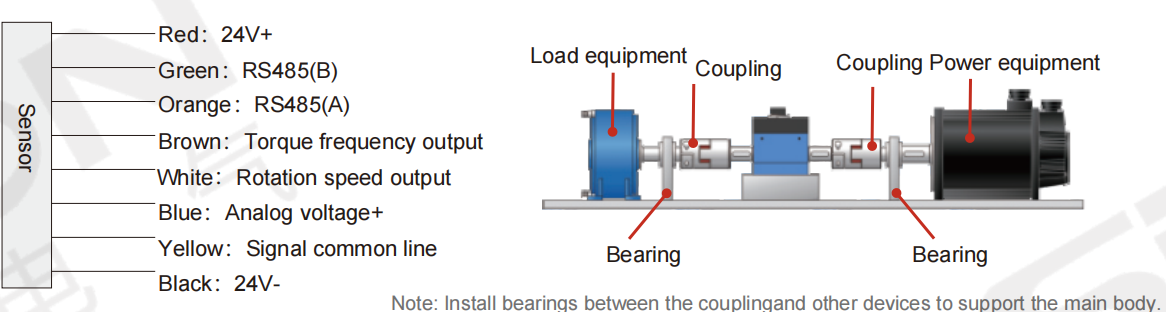

动态扭矩安装 接线图

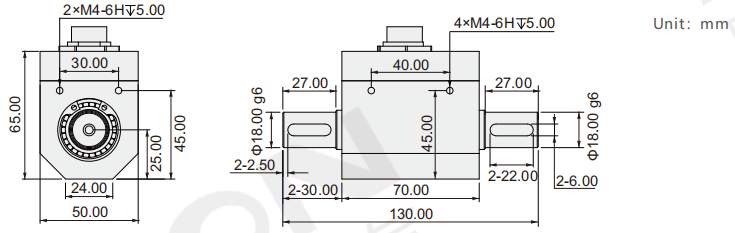

方面
规格

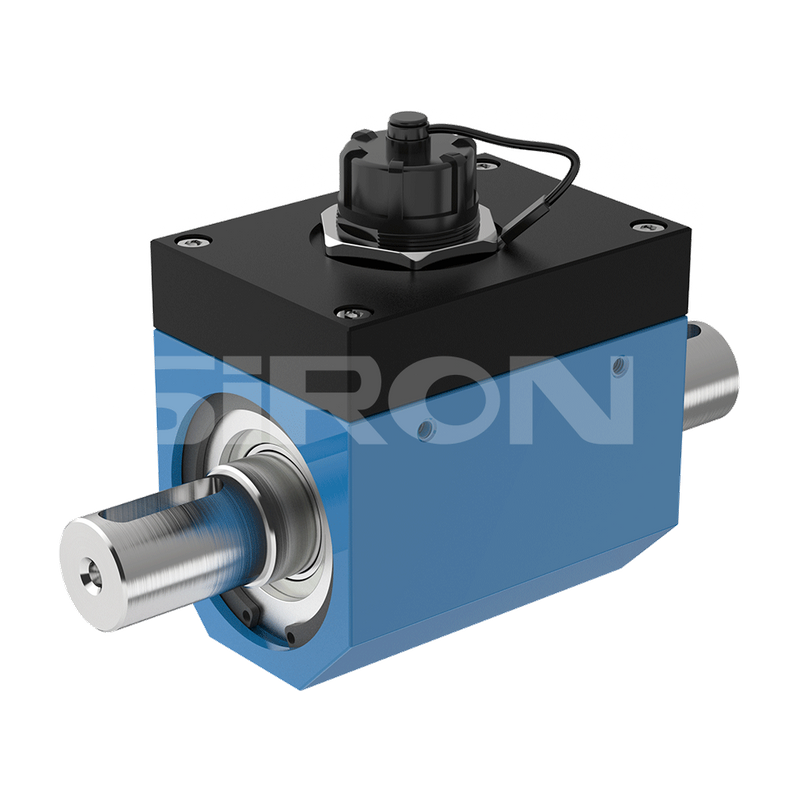

姓名 | 动态扭矩传感器 | |||||
模型 | K103-5-5-□ | K103-5-10-□ | K103-5-20-□ | K103-5-50-1 | K103-5-100-□ | |
额定范围 | 5n.m | 10n.m | 20n.m | 50n.m | 100n.m | |
电源 | 24VDC±15% | |||||
速度范围 | ≤8000转/分钟 | |||||
扭矩信号 | RS 4 8 5 / ± 1 0 V / ± 5 V / 0 ~ 1 0 V / 0 ～ 5 V / 5 ～ 1 5 KH z ( 脉冲信号) | |||||
速度信号 | RS485/60脉冲信号 | |||||
精确 | ±0.2%满量程 | |||||
超负荷能力 | 150% | |||||
响应频率 | 1ms | |||||
工作温度 | -20 ～80℃ | |||||
零温漂 | 0.15%FS/10℃ | |||||
温度灵敏度漂移 | 0.15%FS/10℃ | |||||
材料 | Φ6×3 0 0 0 毫米 | |||||
电缆尺寸 | 外壳：铝；轴芯：17-4PH | |||||
保护类 | IP65 | |||||
例子

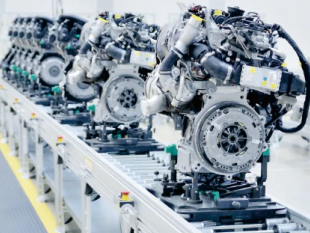

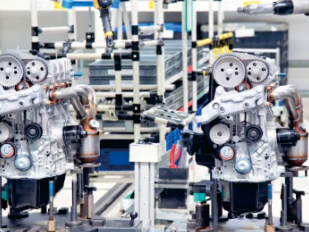

在发动机生产中的应用 在发动机生产中的应用
