关于选择

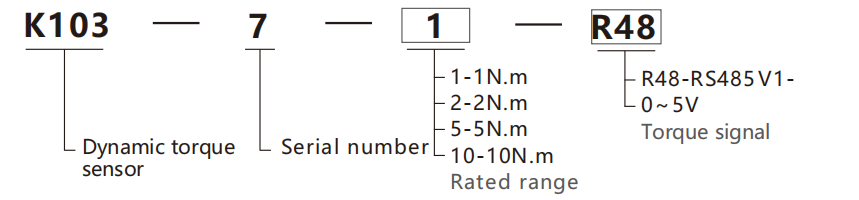

选型举例 ：K103-7-1-R48表示K103系列，序列号7，额定范围1N.m，
和 RS485的扭矩信号。
扭矩信号
| 代码 | R48 | V1 | V2 | V3 | V4 | P1 |
| 扭矩信号 | RS485 | 0〜5V | 0〜10V | -5～5V | -10～10V | 5～15KHz |

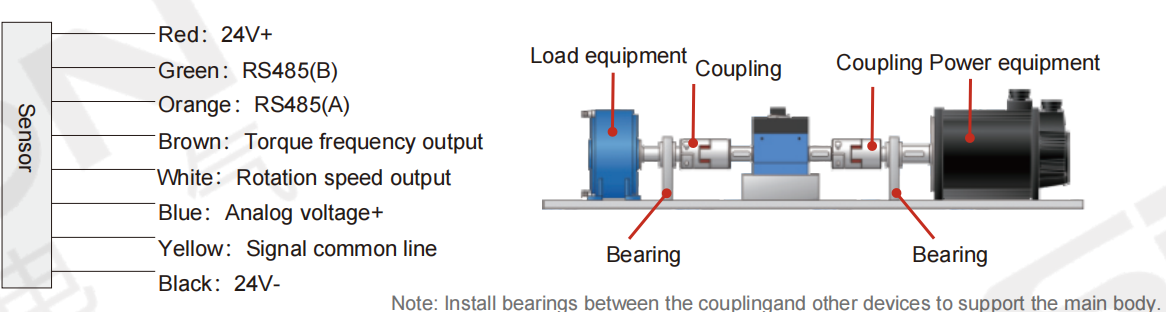

接线图 动态扭矩安装

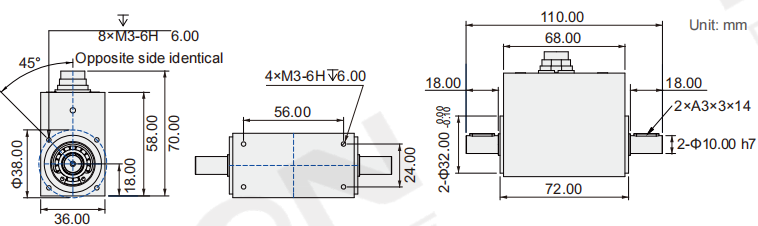

方面
规格

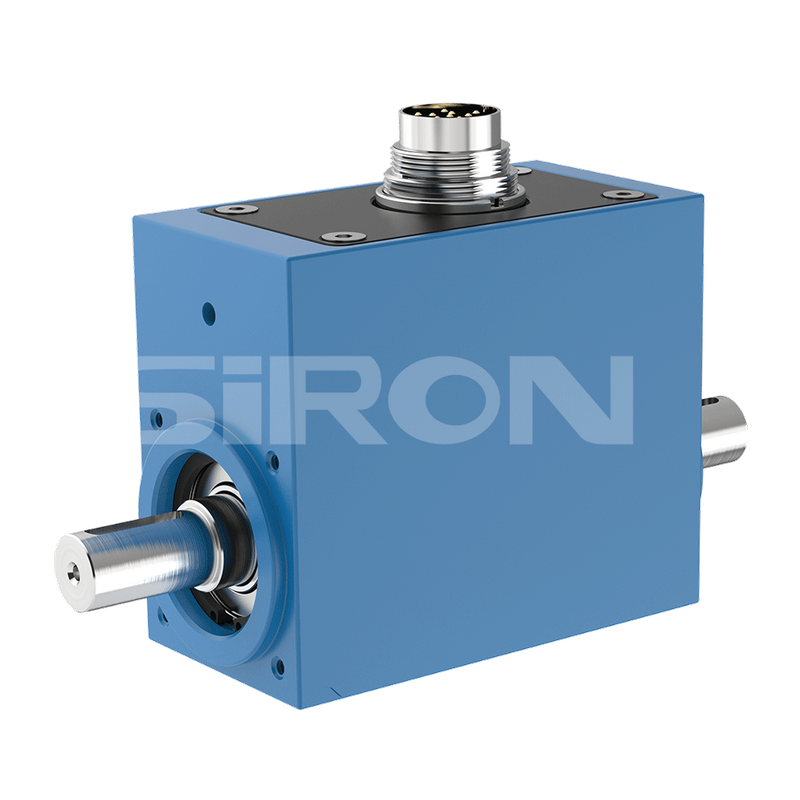

姓名 | 动态扭矩传感器 | |||
模型 | K103-7-1-□ | K103-7-2-□ | K103-7-5-□ | K103-7-10-□ |
额定范围 | 1n.m | 2n.m | 5n.m | 10n.m |
电源 | 24VDC±15% | |||
速度范围 | ≤8000转/分钟 | |||
扭矩信号 | RS485/±10V/±5V/0～10V/0～5V/5～15KHz(脉冲信号) | |||
速度信号 | RS485/60脉冲信号 | |||
精确 | ±0.2%满量程 | |||
超负荷能力 | 150% | |||
响应频率 | 1ms | |||
工作温度 | -20 ～80℃ | |||
零温漂 | 0.15%FS/10℃ | |||
温度灵敏度漂移 | 0.15%FS/10℃ | |||
材料 | φ6×3000mm | |||
电缆尺寸 | 外壳：铝；轴芯：17-4PH | |||
保护类 | IP65 | |||
例子

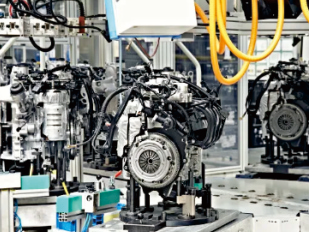

在制造中的应用 在制造中的应用
汽车发动机 汽车发动机
