关于选择

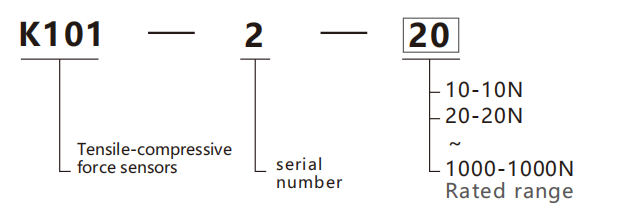

选择示例： K101-2-20 表示K101系列，序列号2，额定范围为20N。
规格
姓名 | 拉伸压缩力传感器 | ||||||
模型 | K101-2-10 | K101-2-20 | K101-2-50 | K101-2-100 | K101-2-200 | K101-2-500 | K101-2-1000 |
容量 | 10n | 20N | 50n | 100n | 200N | 500n | 1000N |
灵敏度 | 2.0±10％mV/v | ||||||
零余额 | ±0.02mv/v | ||||||
非线性 | ≤0.05％fs | ||||||
滞后 | ≤0.05％fs | ||||||
可重复性 | ≤0.05％fs | ||||||
输入/输出阻抗 | 350/650±5Ω | ||||||
绝缘抗性 | ≥5000MΩ/100V（DC） | ||||||
建议的激发 | 5V | ||||||
最大激发电压 | 15V | ||||||
补偿温度范围 | -10 ～60℃ | ||||||
操作温度范围 | -20 ～80℃ | ||||||
温度对输出效应 | 0.05％FS/10℃ | ||||||
温度对零 | 0.05％FS/10℃ | ||||||
安全的超负荷 | 150％fs | ||||||
终极超负荷 | 200％fs | ||||||
| 电缆尺寸 | φ2×3000mm | ||||||
| 重量 | 0.1公斤 | ||||||
| 材料 | 不锈钢 | ||||||
例子

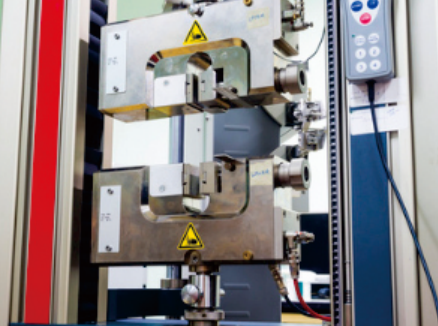

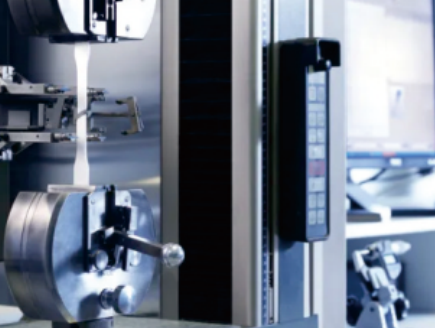

在材料测试机上应用 拉伸测试机上的应用

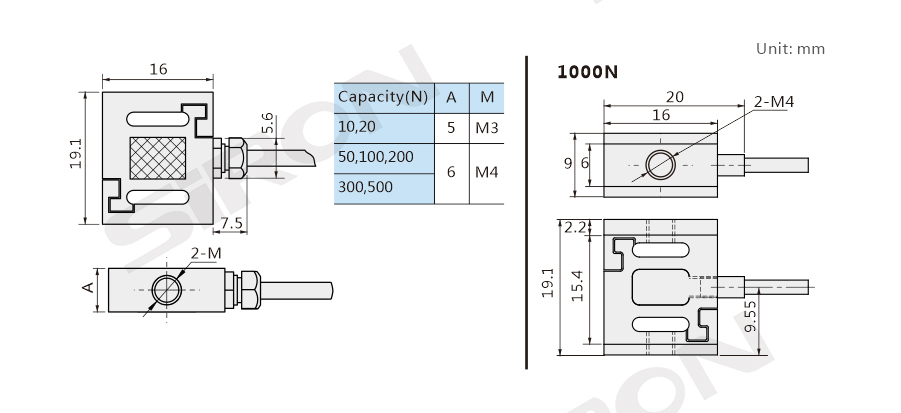

方面

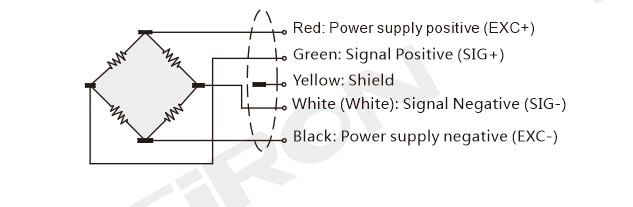

接线图
