关于选择

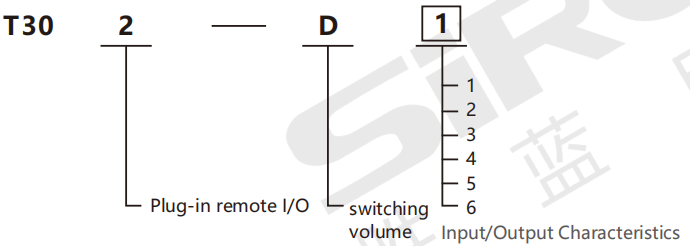

选型举例：T302-D1表示芯片远程I/O系列，数字量输入输出特性：16路数字量输入，0路数字量输出。
输入/输出特征
| 代码 | 输入 | 输出 |
| 1 | 16通道数字输入 | 0通道数字输出 |
| 2 | 32频道数字输入 | 0通道数字输出 |
| 3 | 0频道数字输入 | 16路数字 （晶体管）输出（NPN） |
| 4 | 0频道数字输入 | 16路数字（晶体管）输出（PNP） |
| 5 | 0频道数字输入 | 32路数字 （晶体管）输出（NPN） |
| 6 | 0频道数字输入 | 32路数字（晶体管）输出（PNP） |
规格
数字输入模块
| 型号 | T302-D1 | T302-D2 |
| 输入电压 | 24VDC（±25％） | |
| 模块功耗 | ≤80mA（5VDC） | ≤120mA（5VDC） |
| 输入通道名 | 16 | 32 |
| 输入信号类型 | NPN/PNP一般使用 | |
| 打开电压 | NPN：-3 ～3VDC; PNP：15 ～30VDC | |
| 关闭电压 | NPN：15～30VDC; PNP：-3 ～3vdc | |
| 典型的输入电流值 | 3MA | |
| 过滤（脱毛）时间 | 可以配置1〜10ms（默认3ms） | |
| INPU阻抗 | > 7.5k | |
| 输入延迟 | 0.3ms | |
| 隔离电压承受 | 1500V | |
| lsolation模式 | 光耦合隔离 | |
| 方面 | 100×68×12mm | 100×68×24mm |
| 工作温度 | 0 ～55℃ | |
| 环境湿度 | 95％的无调节性 | |
| 保护课 | P20 | |
数字输入模块
| 型号 | T302-D3 | T032-D4 | T302-D5 | T302-D6 |
| 输入电压 | 24VDC（±25％） | 24VDC（±25％） | ||
| 模块功耗 | ≤40mA（5VDC） | ≤50mA（5VDC） | ||
| 输出通道数 | 16 | 32 | ||
| 输出信号类型 | NPN | PNP | NPN | PNP |
| 输出额定电压 | OV（±3V） | 24VDC（±20％） | OV（±3V） | 24VDC（±20％） |
| 输出额定电流 | 单个通道500mA | |||
| 输出延迟 | 0.3ms | |||
| 隔离压力 | 1500V | |||
| 隔离模式 | 光耦合隔离 | |||
| 方面 | 100×68×12mm | 100×68×24mm | ||
| 工作温度 | 0 ～55℃ | |||
| 环境温度 | 95％的无调节性 | |||
| 保护课 | IP20 | |||
| ModelNumber | T302-D7 | T302-D8 |
| 系统电源 | 5VDC(±10%) | |
| 模块功耗 | ≤40mA（5VDC） | |
| 输出轨道数 | 8 | |
| 输出额定电压 | 24VDC（±20％） | 220VAC |
| 输出额定电流 | 单通道40VDC或40VAC峰值(2A) | 单路220VAC(1A) |
| 隔离耐压 | 1500伏 | |
| 隔离模式 | 电容隔离 | |
| 模块温度监控 | 支持 | |
| 系统电源监控 | 支持 | |
| 尺寸规格 | 100×69×12毫米 | |
| 工作温度 | -25〜+70℃ | |
| 存储温度 | -25〜+85℃ | |
| 环境湿度 | 95%无 凝结 | |
| 保护类 | IP20 | |

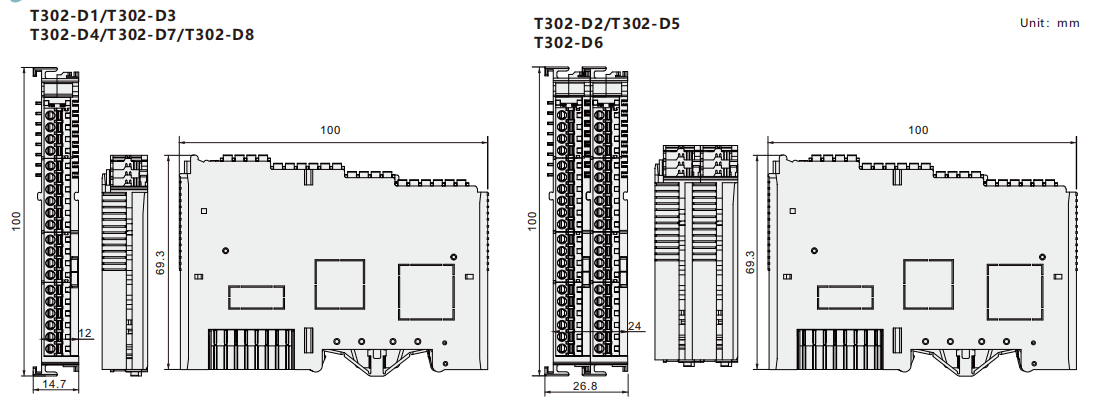

方面

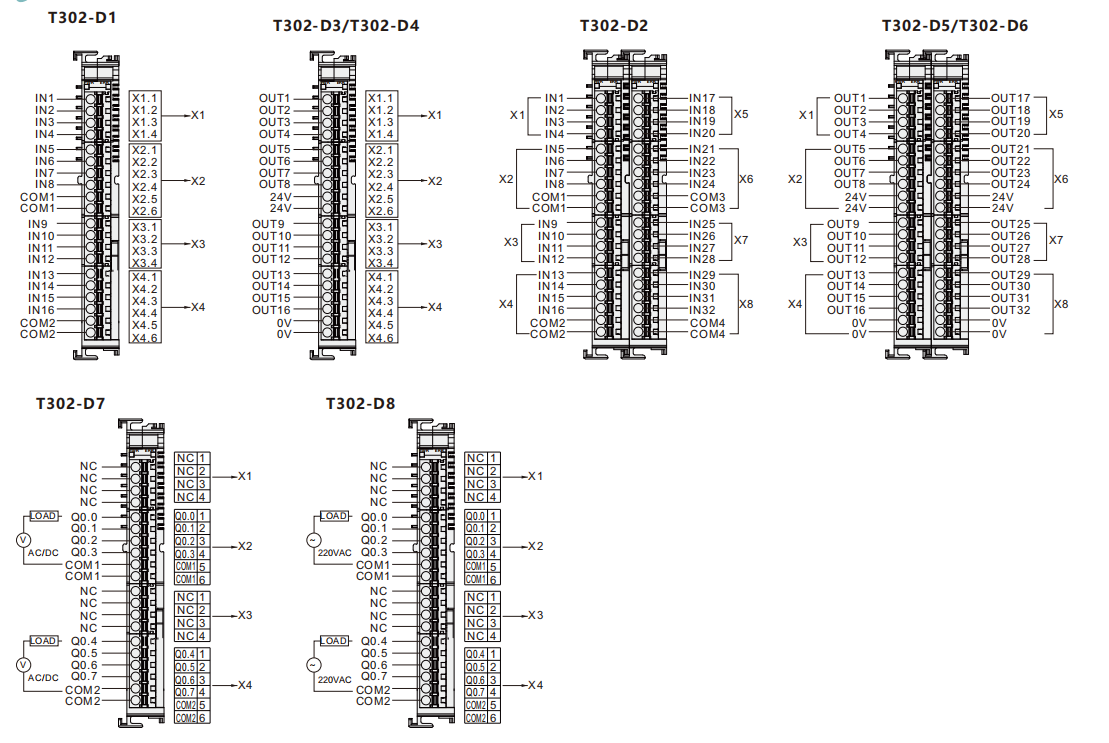

接线图
