关于选择

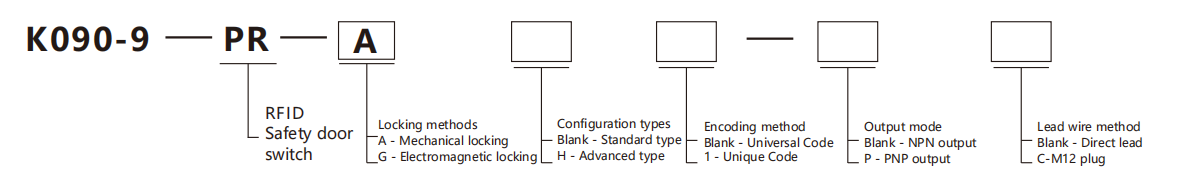

选型举例：K090-9-PR-A代表K090-9-PR系列，锁紧方式：机械锁紧， 配置类型：标准型，编码方式：通用编码，NPN输出，引线
接线方式：直接引出线。
K090-9-PR-GH1-PC表示K090-9-PR系列，锁定方式：电磁 锁定，配置类型：高级型，编码方式：独特编码，PNP输出， 引线方式：M12插头。
配置类型说明
| 类型 | 安全输出通道 | AUX 输出通道 | 安全输入通道 | 锁定输入通道 | 电火花加工 | 重置 |
| 标准型 | √ | √ | √ | √ | × | × |
| 高级型 | √ | √ | V | √ | √ | √ |
规格
| 工作电压 | DC24V±15% | |
| 额定功率 | 4.6W（空载） | |
| 锁定方式 | 机械锁紧/电磁锁紧 | |
| 安全输出 | NPN*2/PNP*2 | |
| 风险时间 | 100ms | |
| 启动 | 3.5秒 | |
| 时代材料 | 尼龙/锌合金/不锈钢 | |
| 响应时间 | 锁定→解锁 | 100ms（独立运行） |
解锁 → 锁定 | ||
| 锁 | 锁紧力Fzh | ≥2000N |
锁紧螺栓插入偏差 | ≤2mm | |
机械耐力 | >100万次(门运行速度1m/s) | |
工作频率 | 1Hz | |
旋转门最小半径 | ≥220mm | |
手动解锁 | 正面、背面 | |
| 最多 20 个单位 | ||
| 控制输出（OSSD输出） | 输出类型 | 晶体管输出×2 |
最大负载电流 | ≤200mA | |
残余电压(ON) | <2.5V@200mA | |
关断电压 | ≤ 2 V @ 电缆 5 m | |
泄漏电流 | ≤0.5mA | |
最大负载能力 | 2.2μF | |
负载连接电阻 | ≤2.50 | |
| AUX 输出（非安全输出） | 输出类型 | 晶体管输出 |
| 输出数量 | 1 | |
| 最大负载电流 | 50mA | |
| 残余电压（ON） | ≤2.5V@50mA | |
| 外部输入 | 安全输入 | 1.5mA*2 |
| 复位/EDM输入 | 约10mA*1 | |
| 锁定控制输入 | 约10mA*1 | |
| OSSD动作开关输入 | 约10mA*1 | |
| 保护 | 安全断线保护、限流、过载保护、过压保护、过热保护关机再启动、极性反接保护、瞬态噪声保护、故障脉冲保护 | |
| 案例保护课 | IP65 | |
| 工作温度 | -20℃～55℃（不结冰） | |
| 存储温度 | -25℃～70℃(不结冰) | |
| 工作环境湿度 | 5%～95%RH | |
| 储存环境湿度 | 5%～95%RH | |
| 振动阻力 | 10 至 55 Hz，双振幅 0.2 mm，每个方向（X、Y、Z）5 分钟 | |
| 冲击阻力 | 30g，每个方向6次 | |
