关于选拔

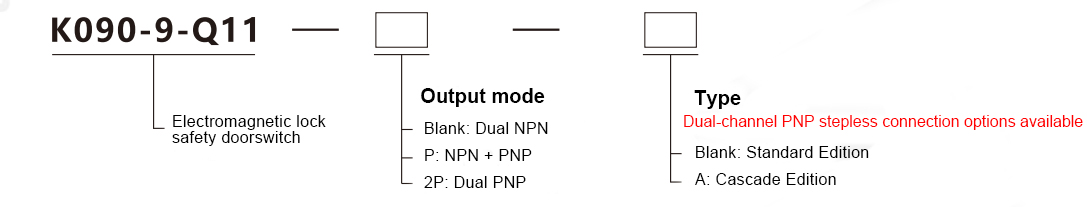

选型举例： K090-9-Q11-P 表示K090-9-Q11系列电磁锁安全门开关，采用PNP接线方式，为标准型号。
注：串联使用的级联型号必须同时为NPN或PNP。
规格
| 型号 | K090-9-Q11 | K090-9-Q11-A | K090-9-Q11-P | K090-9-Q11-PA | |
| 信号 | 双通道 NPN | 双通道 NPN | |||
| 类型 | 电磁锁安全门锁 | ||||
| 锁紧力 | 450N | ||||
| 锁定释放保持力 | 约1N | ||||
| 工作距离 | 2毫米 | ||||
| 响应时间 | 锁定→锁定释放 | 250毫秒 | |||
| 解锁→锁定 | 50毫秒 | ||||
| 控制输出 | 输出类型 | 晶体管输出×2 | |||
| 最大负载电流 | 100 毫安 | ||||
| 残余电压 | 最大2V(当电缆为2M时) | ||||
| 关断电压 | 最大 2.0V(当电缆为5M时) | ||||
| 外部输入 | 启用输入 | 约2mA | |||
| 锁定控制输入 | 约2.5毫安 | ||||
| 保护电路 | 电源反接保护、各输出短路保护、各输出浪涌保护、输出反接保护 | ||||
| 电源 | 电源电压 | 24V DC±20% 含纹波 (PP) 10% Class2 | |||
| 功耗 | 5W | ||||
| 环境耐受性 | 外壳保护等级 | IP65 | |||
| 工作环境温度 | -20至55℃（不结冰） | ||||
储存环境温度 | -25至70℃（不结冰） | ||||
| 环境湿度 | 5% 至 95% 相对湿度 | ||||
| 抗冲击性 | 10 至 55Hz，双振幅 2.0 mm，X、Y、Z 方向 5 分钟 (IEC 60947-5-3) | ||||
| 抗冲击性 | 30GX、Y 和 Z 各方向 6 次 (IEC 60947-5-3) | ||||

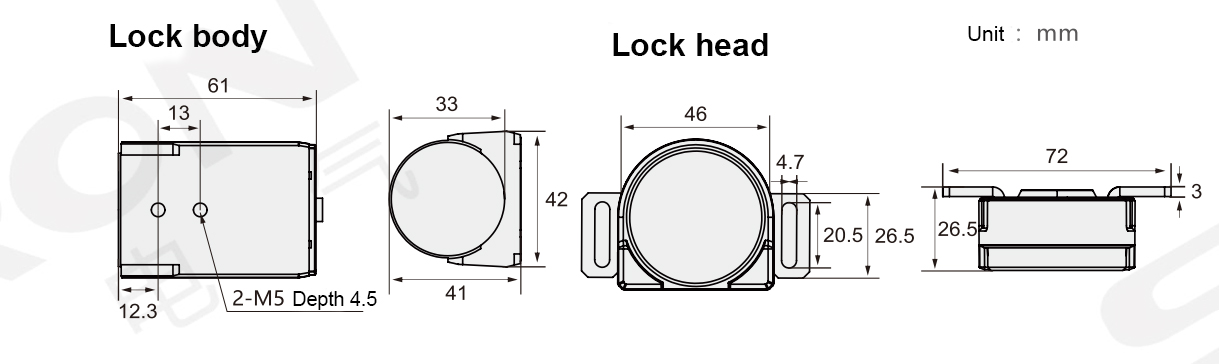

方面
接线图
