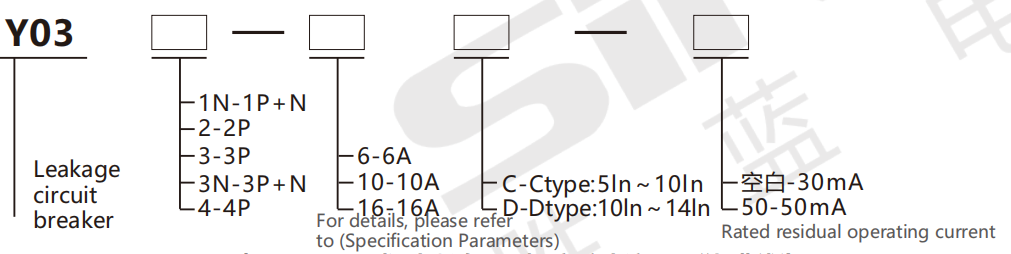

用于选择

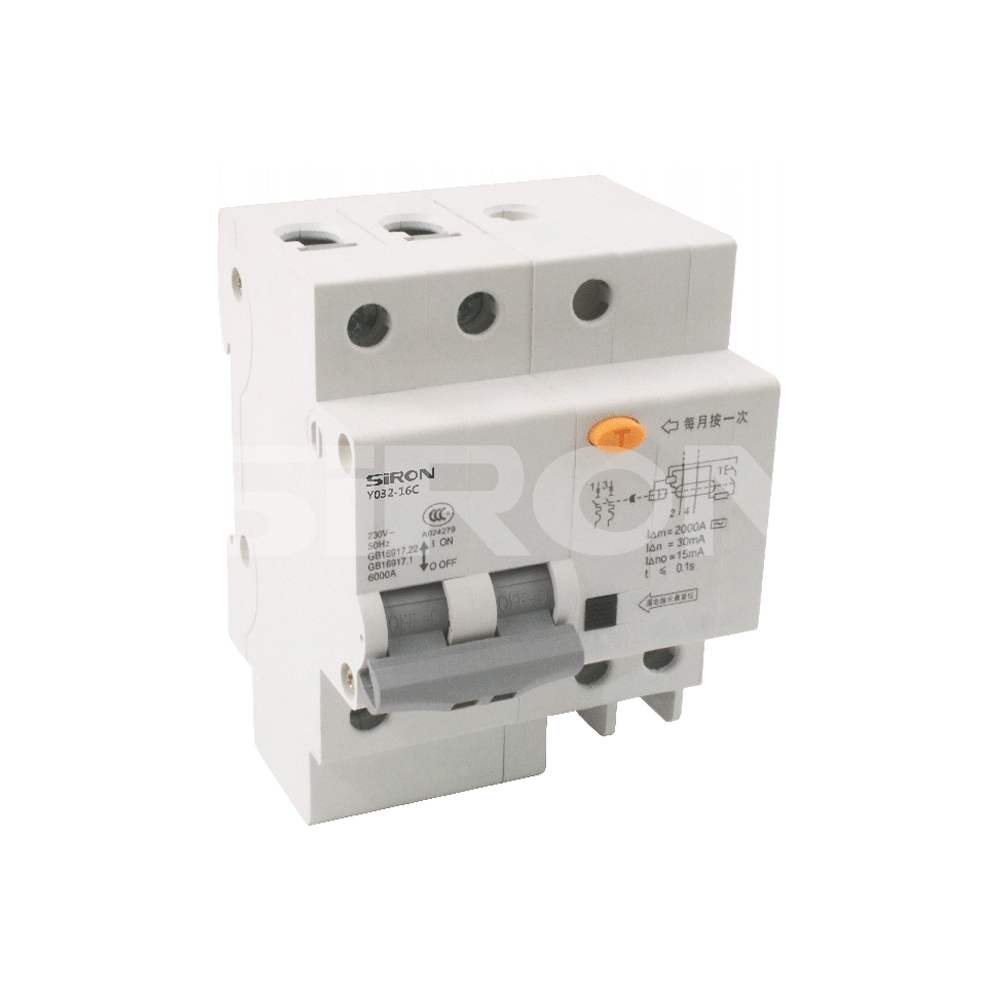

Y032-6C指示:Y03系列电气断路器,2极额定电流6A,行程曲线类型C。选择示例:额定的残留工作电流30mA。
Y033N-6D-50指示:Y03系列泄漏断路器,3P+N极,额定电流6A,跳闸曲线D型,额定值残留的工作电流50mA。
类型选择参考

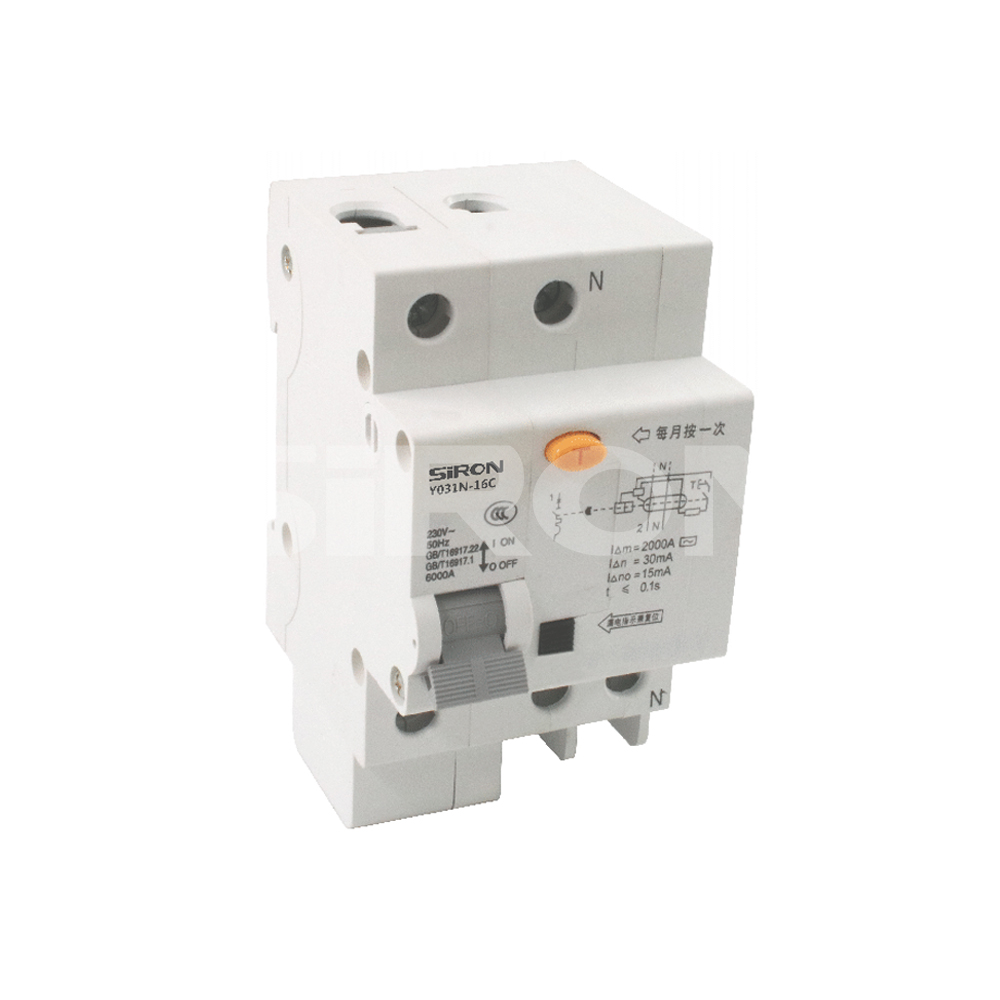

| 模型 | Y03系列 | |||||||||||
| 两极的数量 | 1p+n (单孔两线) |
2p (两根电线和两根电线) |

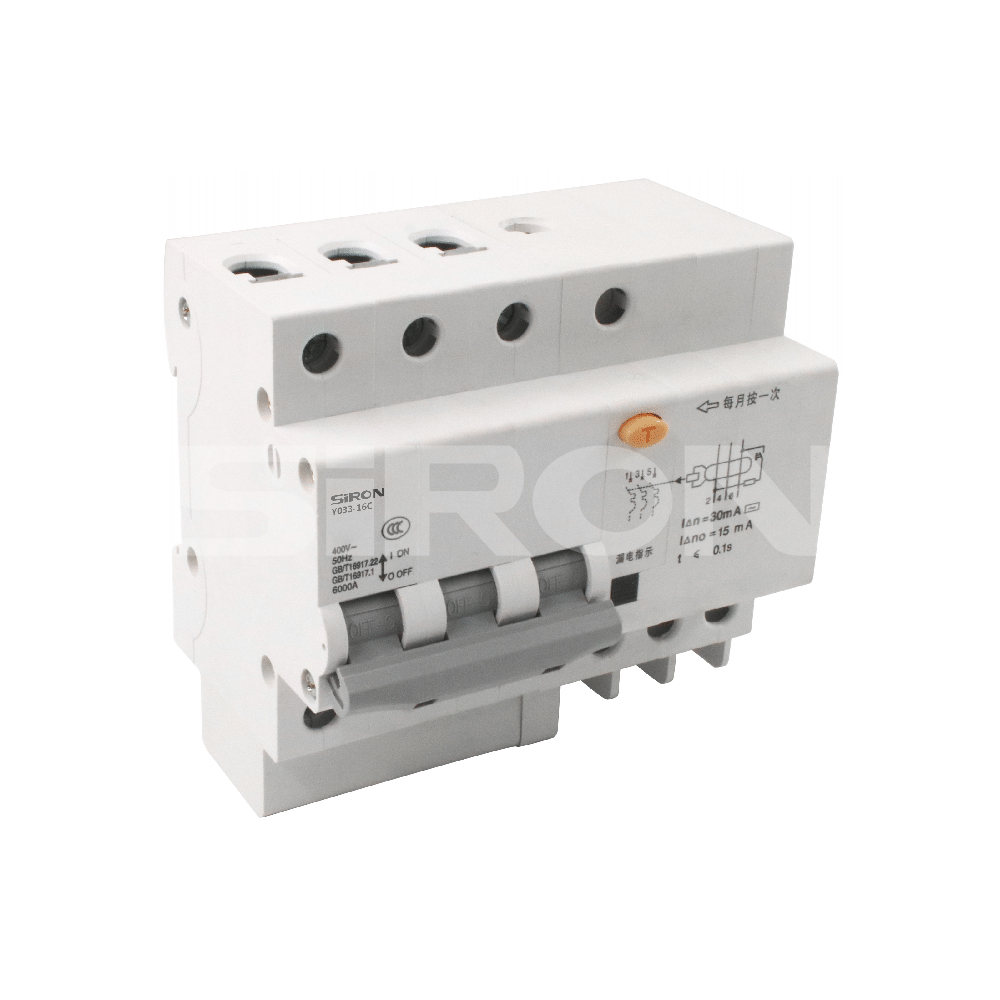

3P (三根电线和三根 电线) |
3p+n (三极四线) |

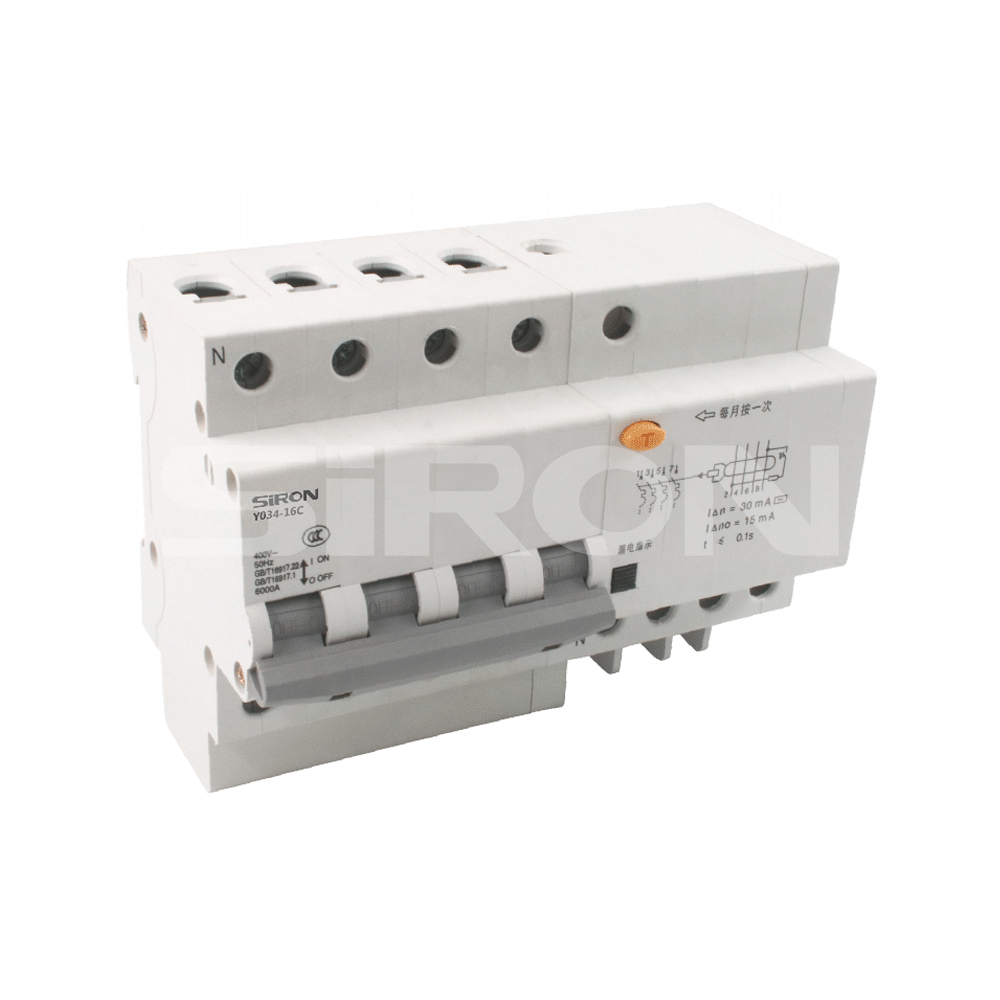

4p (四根电线和四根电线) |
|||||||
| 标称电压 | 230V | 400V | ||||||||||
| 额定剩余工作电流 | 30/50mA | |||||||||||
| 跳闸曲线 | cType(5in〜10ln),dtype(10ln〜14ln) | |||||||||||
| 额定电流 | 6a | 10a | 16a | 20a | 25a | 32a | 40a | 50a | 63a | |||
| 接线 | 1 | 1.5 | 2.5 | 2.5 | 4 | 6 | 10 | 10 | 16 | |||
| 额定的Shor-Circuit断开电流 | 6000a(额定电流:6-40A)4500A(额定电流:50-63A) | |||||||||||
| 频率 | 50Hz | |||||||||||
| 功率因数 | 0.65至0.7(额定电流:6至40a)0.75-0.8(额定电流:50-63A) | |||||||||||
| 电气生活 | 4000Time,cosφ= 0 .85〜0 .9 | |||||||||||
| 机械生活 | 1 0 0 0 0时间 | |||||||||||
| 操作壁炉 | IN≤25a,每小时240次;在> 25a中,每小时120次 | |||||||||||
| 残留的残余摇摆和破裂的能力 | 2000a | |||||||||||
| 残留的残余摇摆和破裂的能力 | 0.5i△n | |||||||||||
| 绝缘电压电压 | 当每个杆连接在一起时,它可以承受与中性极的峰值脉冲电压为6000V。 2。每个杆连接到中性杆,并可以通过金属支架承受8000V的峰值冲动电压。 残留电流操作的断路器的峰值电流为200a+1%Inrush电流,并且 其峰值电压具有承受2.5/2un激增过电压的能力,并且不会导致虚假操作。 |
|||||||||||
Tripper动作 特征 |
时间延迟 | 1.13英寸≥1HNON跳闸 | ||||||||||
| 1.45in <1htrip | ||||||||||||
| 2.55in1〜60Strip(IN≤32); 2.55in1〜120Strip(ln> 32) | ||||||||||||
| 瞬间 | 5in≥0.1Snon跳闸;10LN <0.1Strip(CTYPE) | |||||||||||
| 10ln≥0.1Snon跳闸;14in <0.1Strip(dtype) | ||||||||||||
