x71
SiRON
8544421100
命令

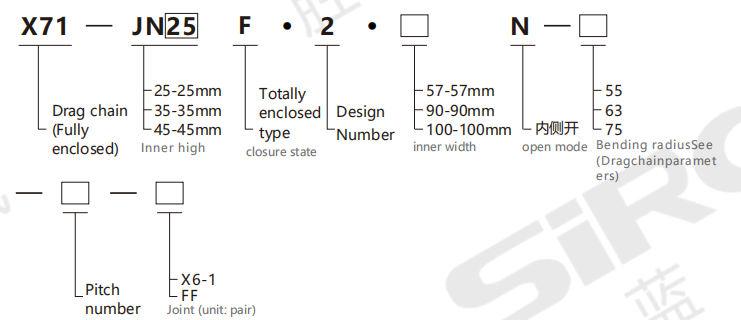

选择示例：X71-JN25F.2.57N-55-22-X6-1指示X71系列拖曳链，内部高度为25mm，并且设计完全封闭。
牵引链尺寸桌子
| 模型 | 弯曲半径 r | 内部高度 | 内部宽度 | 外部高 | 外部宽度 | J | J1 | 沥青 | 每米 数的部分 | 实际的安全 安装高度 h | 最大电线 直径 Q（mm） | 负载 （kg/m） | 阻力链的安装尺寸 | ||
| H | D | K | |||||||||||||
| X71-JN25F.2.57N | 55 | 25 | 57 | 40 | 77 | 40 | 40 | 46 | 22 | H+40 | 22 | 2 | 150 | 121 | 276 |
| 63 | 166 | 129 | 322 | ||||||||||||
| 75 | 190 | 141 | 368 | ||||||||||||
| 100 | 240 | 166 | 414 | ||||||||||||
| 125 | 290 | 191 | 506 | ||||||||||||
