x236
SiRON
8536901100
例子

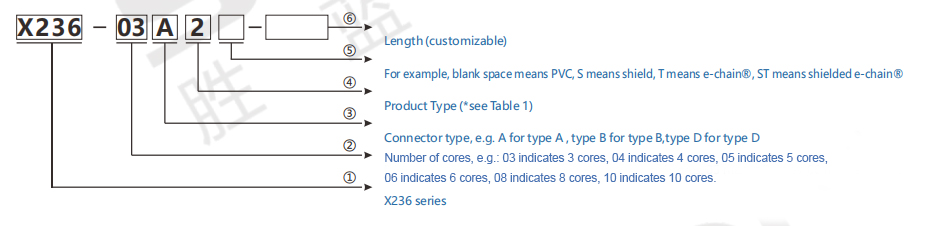

选择示例：X236-03A2表示X236系列，核心数为3，连接器类型为A类型A，产品类型是直销型，直孔类型，直孔类型，PVC未屏蔽。
X236-04D1S代表X236系列，引脚数为4，连接器类型为D，产品类型为直销，直销类型，直引脚类型，PVC屏蔽。
表1：产品类型
| 1 | 直销类型，直销 |
| 2 | 直针直孔 |
| 4 | 笔直的针型，肘孔类型 |
| 6 | 肘销，直孔 |
| 7 | 肘销，肘孔 |
| 8 | 直销一端端导向 |
| A | 直孔直孔 |
| D | 直孔一端的末端导向 |
电缆规格

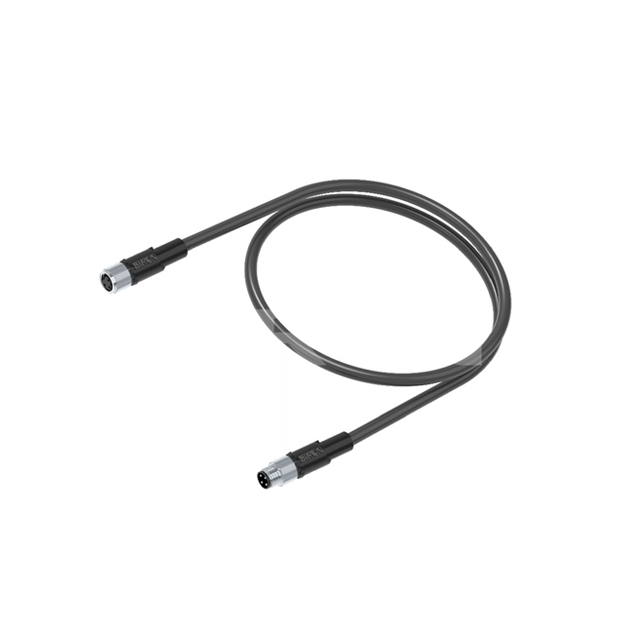

姓名 | M8 I/O连接线 | ||||
核心数 | 3核心 | 4核心 | 4核心 | 6核心 | 7核心 |
| 类型 | 一种类型 | 一种类型 | 一种类型 | 一种类型 | 一种类型 |
模型 | X236-03A2 | X236-04A2 | X236-04D2S | X236-05B2 | X236-06A2 |
X236-03A6 | X236-04A6 | X236-04D1S | X236-05B6 | X236-06A6 | |
X236-03A4 | X236-04A4 | X236-04D8S | X236-05B4 | X236-06A4 | |
X236-03A7 | X236-04A7 | X236-04DAS | X236-05B7 | X236-06A7 | |
| / | / | X236-04DDS | / | / | |
电线外径 | 4.5mm | 4.8mm | 5.5mm | 5.0mm | 5.4mm |
电缆规格 | 3C*0.25mm² | 4C*0.25mm² | 4C*0.34mm² | 5C*0.25mm² | 6C*0.25mm² |
工作电压 | 最大60V | ||||
保护水平 | IP67 | ||||
| 电缆夹克 | PVC PUR | ||||

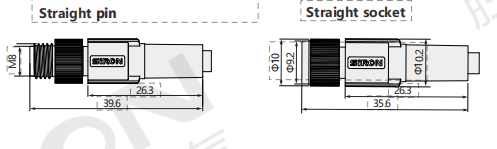

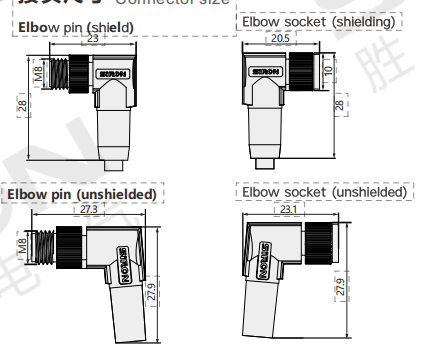

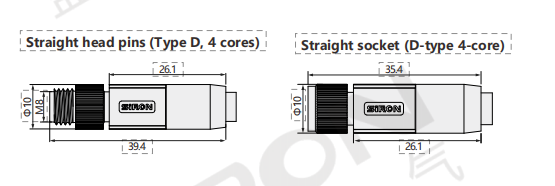

连接器大小
|
|

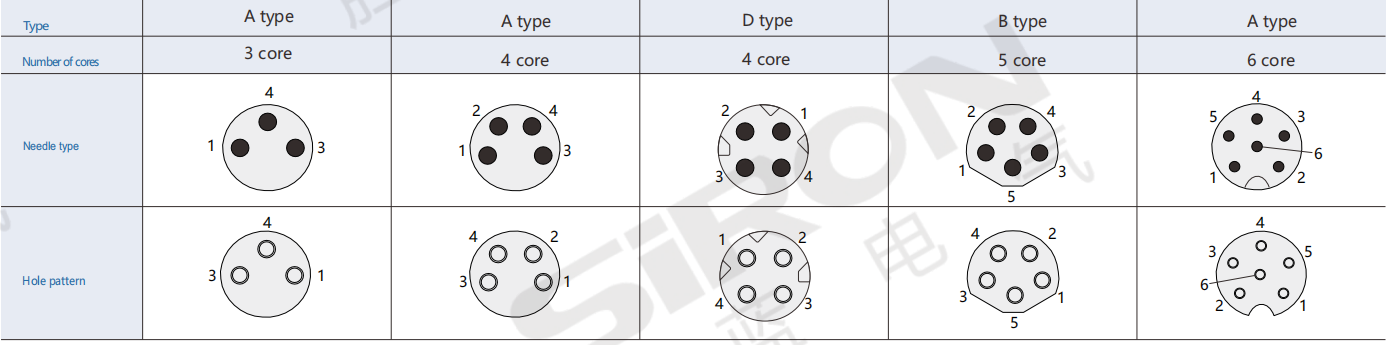

从正面查看

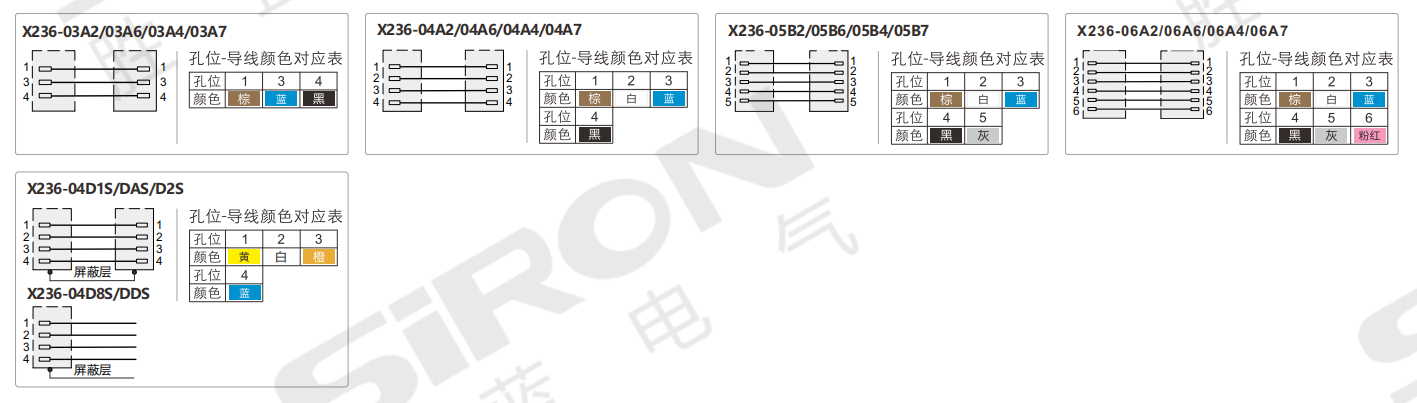

接线图

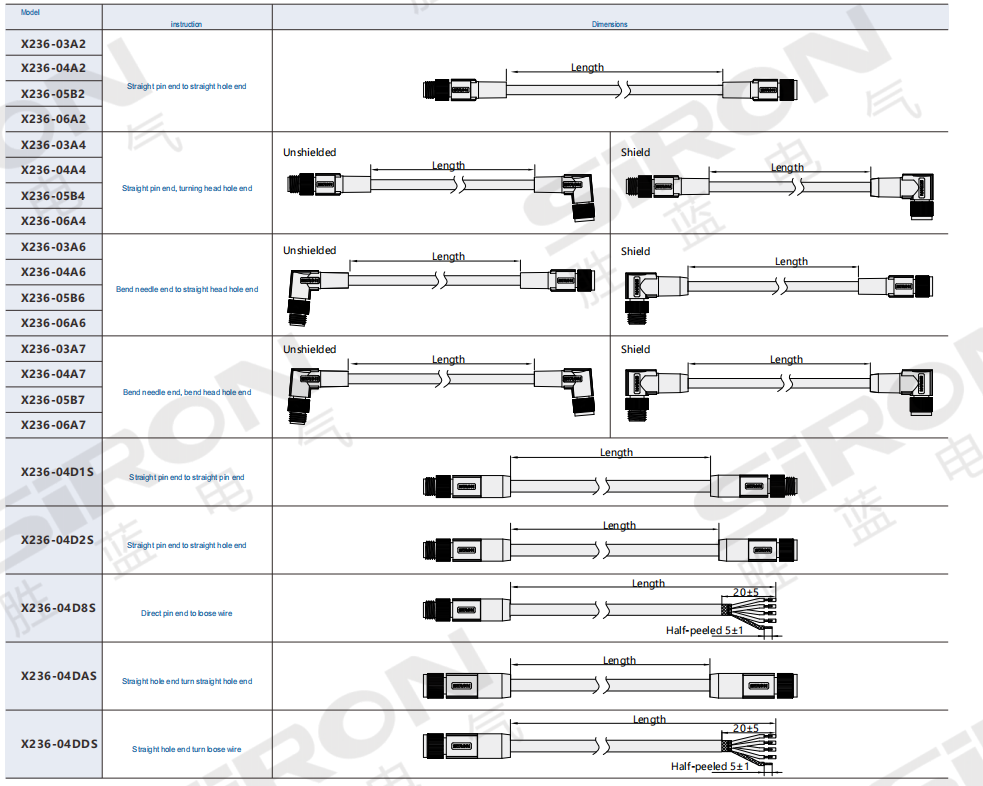

大纲
