关于选拔
注：1、电源电压AC220V：功率可选范围400～3000W。M214系列伺服驱动器可匹配M203、M203系列伺服电机。

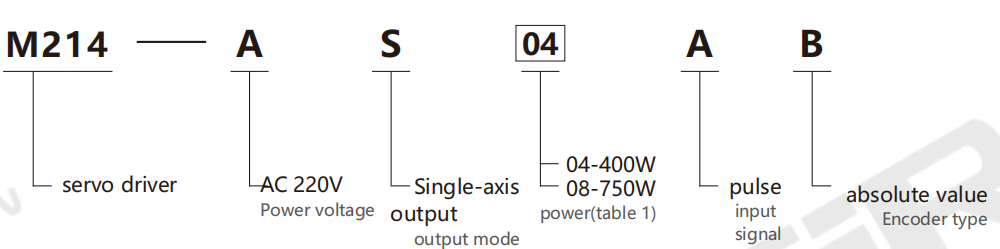

选型举例：M214-AS04AB代表M214系列伺服驱动器，电源电压AC220V，单轴输出方式，功率400W，输入信号为脉冲，编码器类型为绝对值。
表 1：功率
| 代码 | 04 | 08 | 15 | 22 | 30 |
| 力量 | 400W | 750W | 1500W | 2200W | 3000W |
| 额定电流 | 2.8A | 5.5A | 10A | 16A | 16A |
规格
| 姓名 | M214系列伺服驱动器 | |
| 尤杜特电力 | 控制方式 | 三相PWM变换器正弦波驱动 |
| 主电路电源 | 三相220V AC(-15～+10%,50～60Hz) | |
| 控制电源 | 单相220V AC(-15～+10%,50～60Hz) | |
| 额定电流 | 0.4kW/2.8A,0.75kW/5.5A,1.5kW/10A,2.2kW/12A,3kW/16A | |
| 编码器反馈 | 串行编码器，支持Tama River协议 | |
温湿度环境 | 使用环境温度 | 0～45℃ |
| 储存温度 | -20～65℃ | |
| 使用环境湿度 | 20～85%RH以下（无凝露） | |
| 储存环境湿度 | 20～85%RH以下（无凝露） | |
| 用于保护环境空气 | 室内（无阳光直射），无腐蚀性气体、可燃性气体、油雾、灰尘 | |
| 高度 | 海拔1000米以下 | |
| 振动 | 5.8m/s 2(0.6G)以下，10～60Hz(谐振频率下不能连续使用) | |
| IO输入 绝缘耐压 | 8个输入（DC24V光耦隔离）可根据ON参数选择输入功能：伺服ON、P动作、禁止正转、禁止反转、报警复位、正转扭矩 限制、反转扭矩限制、控制模式切换、零位固定、偏差复位、内部设定速度切换*2、电机选择方向切换 | |
| 功能介绍 | IO输出 | 4路光耦隔离输出；可根据参数选择输出功能：报警输出、定位接近、一致速度检测、电机旋转检测、伺服准备、扭矩限制、速度限制、制动器释放 |
| 脉冲输入 | 差分输入：500K；集电极开路：200K 支持脉冲+方向、AB正交脉冲CW+CCW脉冲 | |
| 内部速度指令 | A、B相：差分输出，任意分频。 Z相：差分输出 或通过输入集电极开路输出 | |
| 过载能力 | 终端 分配 了 三种 速度 | |
| 模拟输入 | 最大 三倍 扭矩 | |
| 通讯功能 | Modbus 通讯 | |
| 控制方式 | 12种控制模式：位置控制、速度控制、扭矩控制、内部速度、位置/速度控制、位置/扭矩控制、速度/扭矩控制、内部速度/位置、内部速度/速度、内部速度/扭矩、速度/零钳位、位置控制/指令禁止 | |
| 再生电阻 | 400W：无需外接再生电阻；超过 750W：是 |
应用

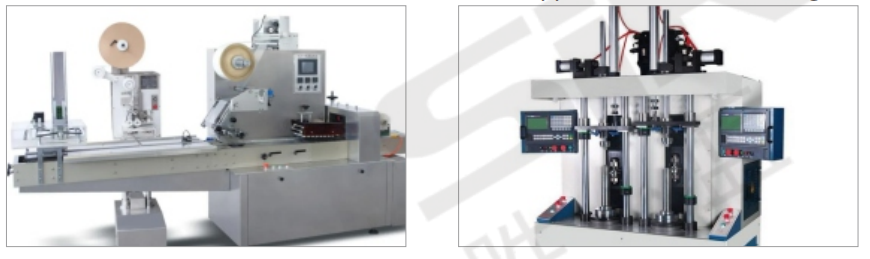

枕式包装机的应用
数控缩口机的应用

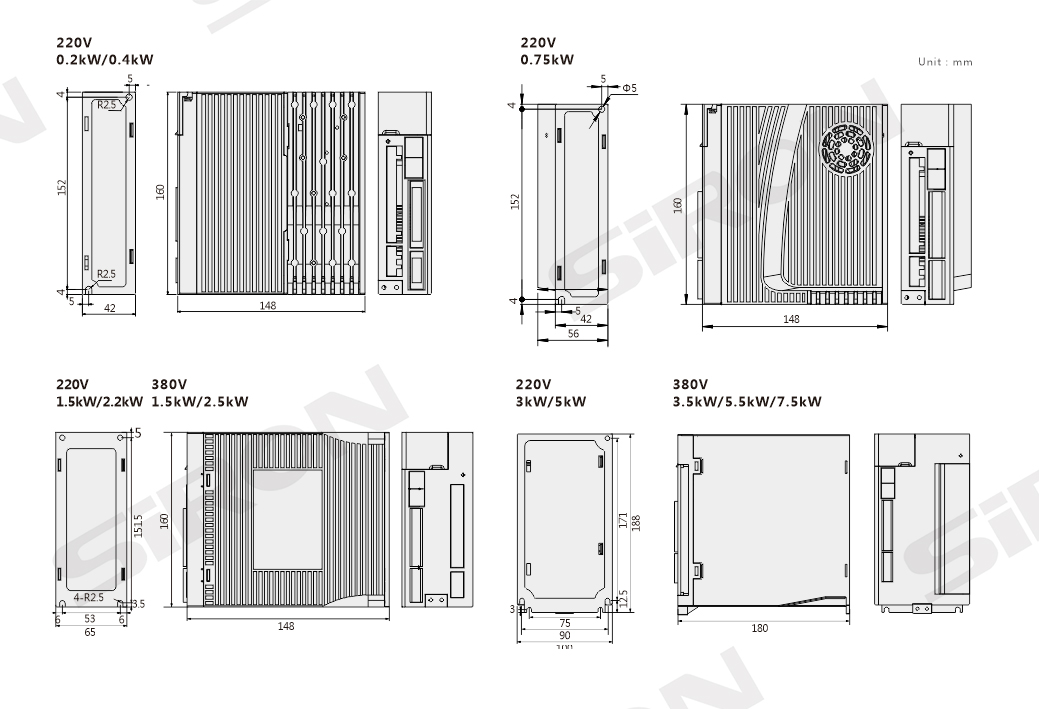

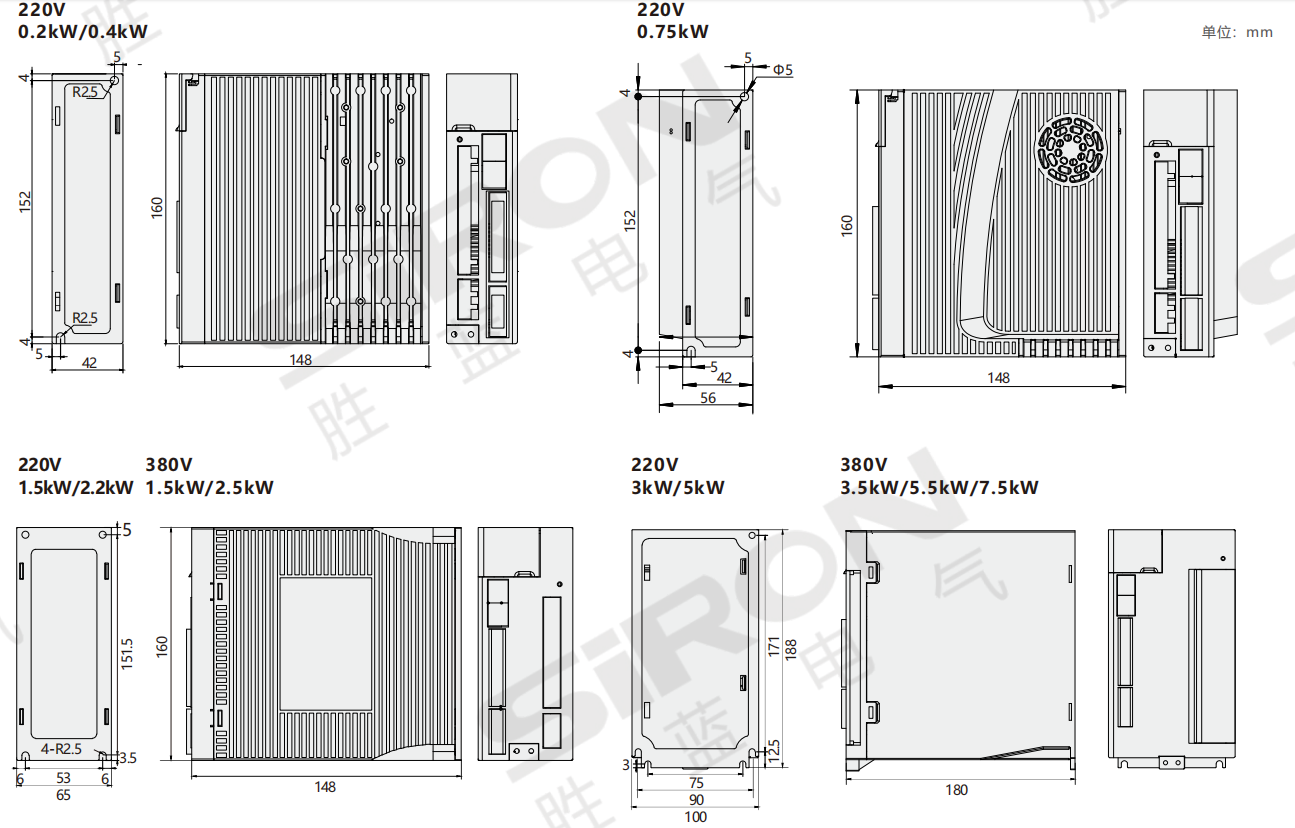

外形图

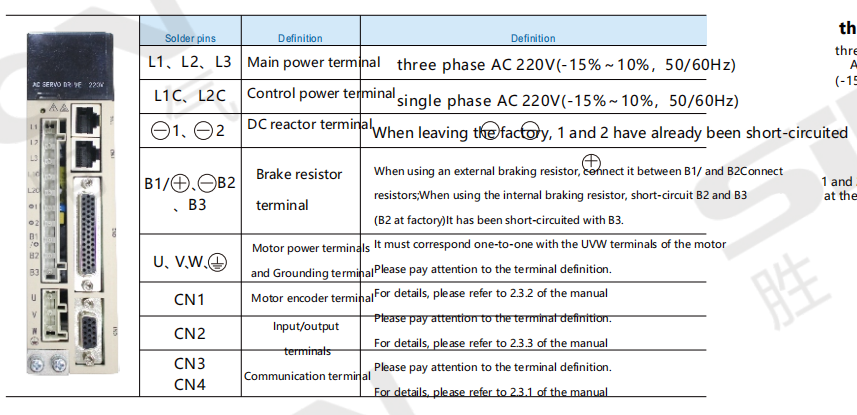

终端介绍

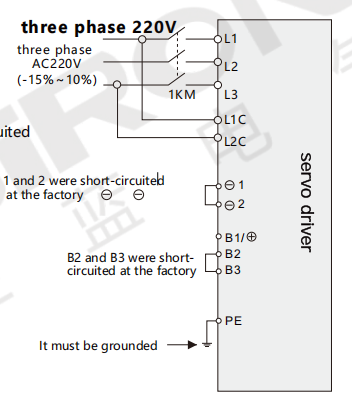

主电路图

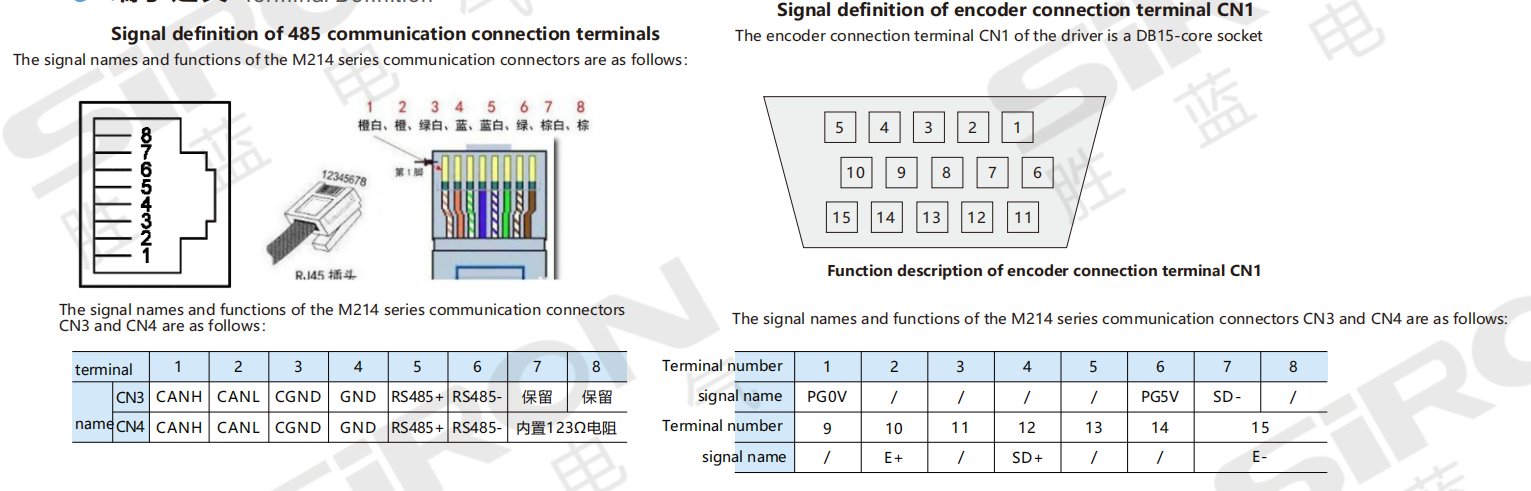

端子定义

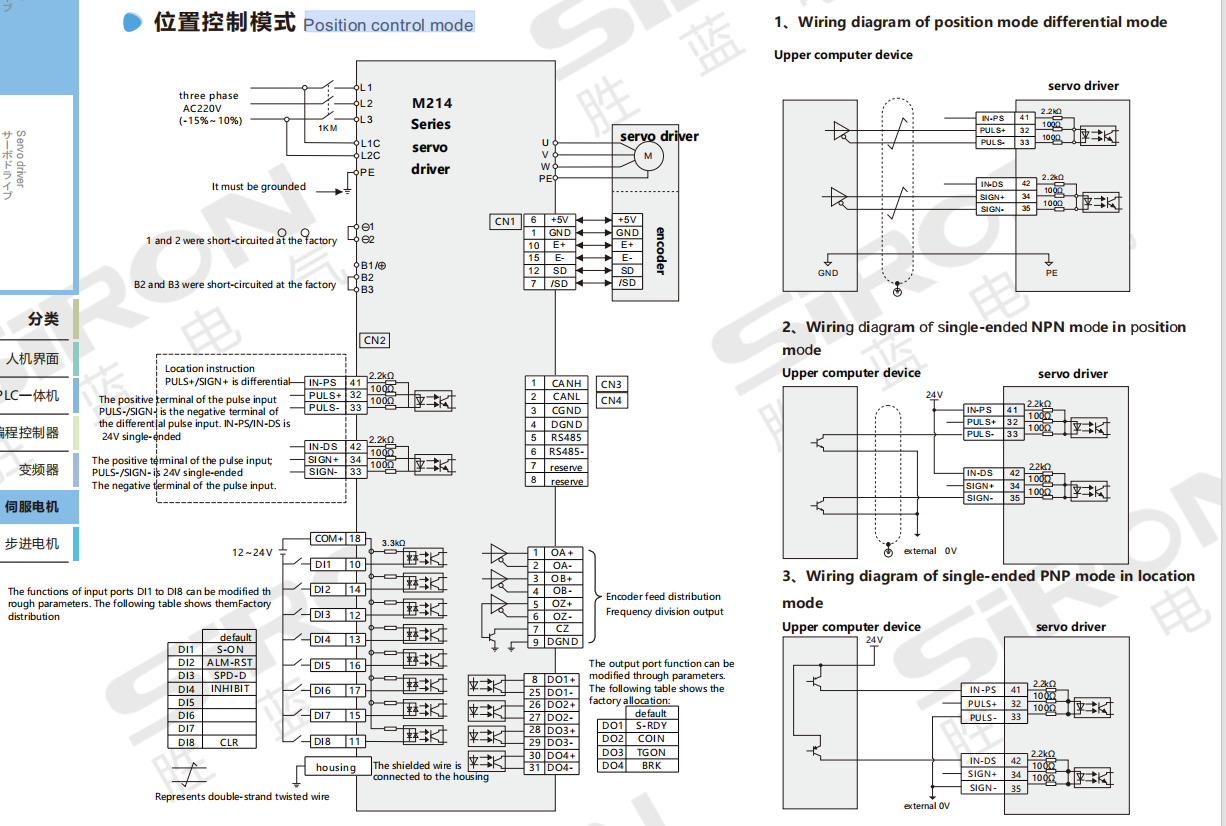

位置控制方式
