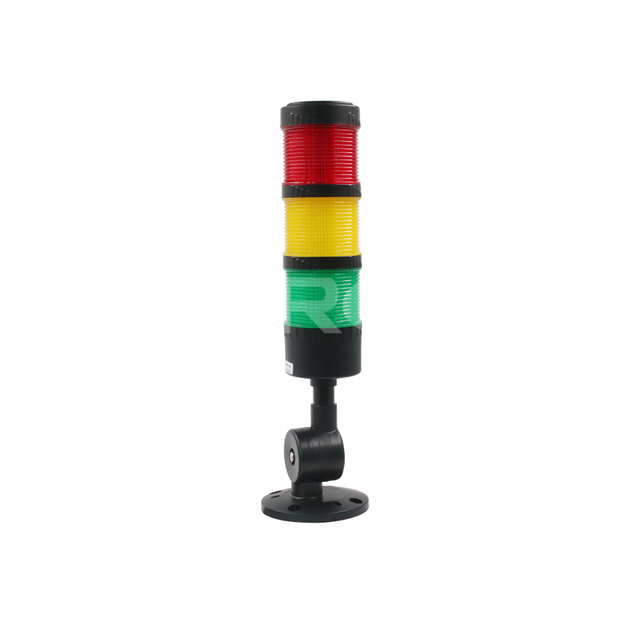

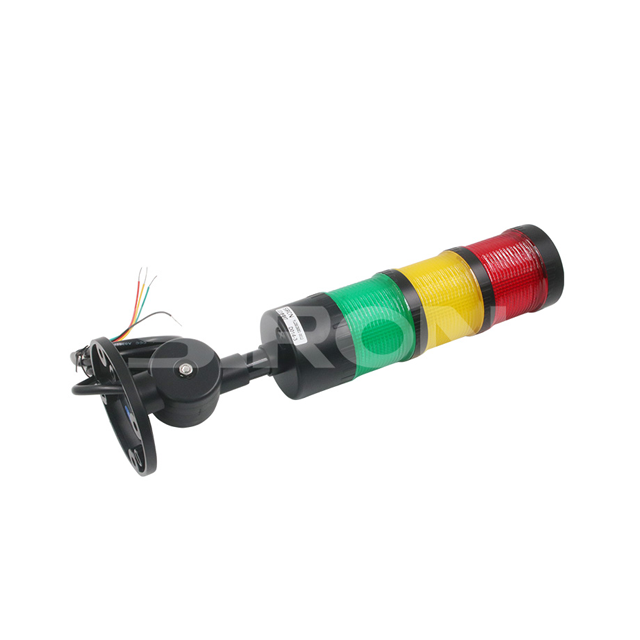

| 模型分析 | ||
| ① | LED信号灯系列 | D014 |
| ② | 非智能/智能 | 空白：警告灯 (Z)：RS485智能警示灯 |
| ③ | 颜色层数 | 1：单层 2：两层 3：三层 4：四层 5：五层 |
| ④ | 工作状态 | 空白：常亮 B：蜂鸣器常亮 |
| ⑤ | 信号极性 | 空白：NPN P：PNP |
笔记：
1、D014-1为单层三色；
2.光源颜色可定制（R-红、Y-黄、G-绿、B-蓝、W-白）
例：定制型号：D014-4(RYBW)-表示四层信号灯，光源颜色（从灯罩自上而下）为红、黄、蓝、白。常亮，NPN为正极。如需定制，请联系我们的销售人员；
3. D014(Z)-3颜色层只能选择3层，光源颜色不可定制；
4、D014(Z)-3工作状态只能常亮；
5、D014(Z)-3无信号极性可选。
规格

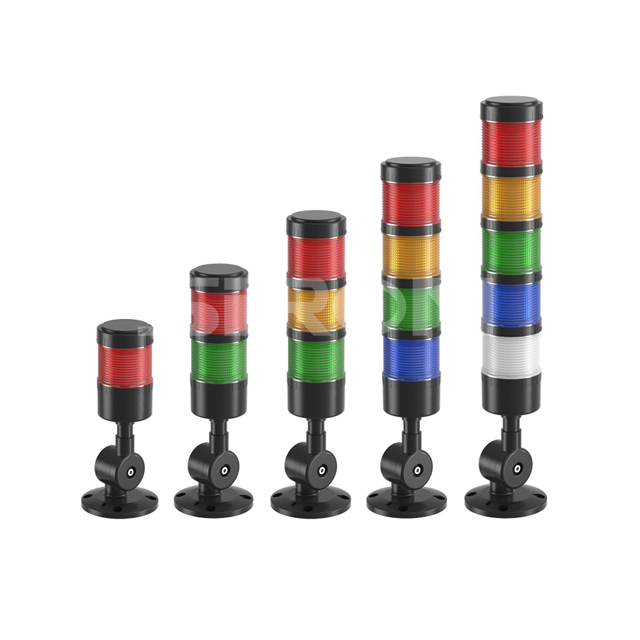

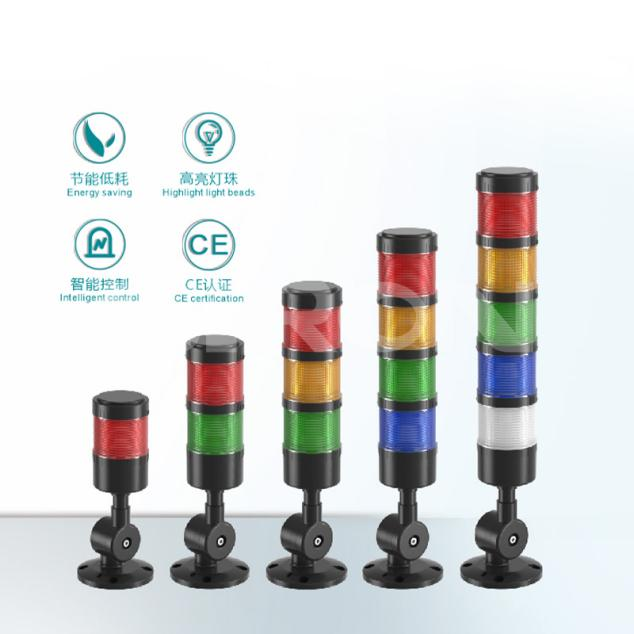

模型 | D014-1 | D014-2 | D014-3 | D014-4 | D014-5 | D014(Z)-3 |
外貌 |
|
|
|
|
|
|
发光灯 |
|
|
|
|
|
|

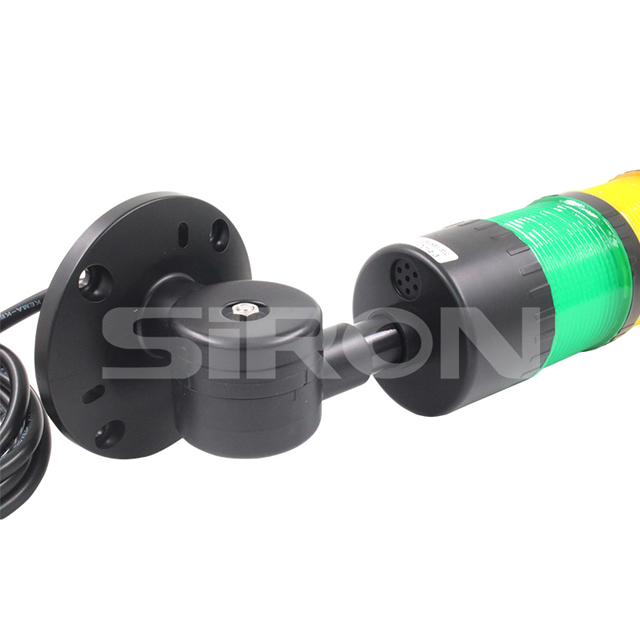

颜色层数 | 单层 | 两层 | 三层 | 四层 | 五层 | 三层 |
标称电压 | 24VDC | |||||
额定电流 | 多层多色：红色0.07A，黄色0.09A，绿色0.06A，蓝色0.06A，白色0.06A | |||||
安装方法 | 弯曲 | |||||
工作状态 | 常亮/常亮并伴有蜂鸣声/闪烁/闪烁并伴有蜂鸣声 | 始终开启 | ||||
材质 | 灯罩ABS+灯壳半透明PC | |||||
防护等级 | IP20 | |||||
豆角 | 360° | |||||
使用寿命 | 50000小时 | |||||
环境温度 | -25~55℃ | |||||
信号极性 | NPN共正极/PNP共负极 | |||||
标准接线长度 | 标准1500mm | USB线长 | ||||
智能警示灯说明
播放包详情
支持异步串口通信方式，通过串口接收上位机发送的命令通信标准（波特率）：9600bps | 格式：$SCMDpara1 para2 $O | ||||
| $ | 指令管理系统 | 段落1 | 帕拉2 | $o | |
| 数据位：8 | 起始位0×7E | 命令字 | 参数1 | 参数2 | 结束位0xEF |
停止位：1 校验位：无 流量控制：无 | 每个命令 反馈都以$开头，即Ox7E | 表示一种规范，如控制/查询等 | 参数1 | 灯打开或关闭 | 结束位0xEF |
控制指令代码
发送命令 | 7E AA0100 EF | 7E AA 0101 EF | 7E AA0200 EF | 7E AA0201 EF | 7E AA0300 EF | 7E AA0301 EF | 7E AA0000 EF | 7E AA 0001 EF |
| 解释 | D1（黄灯）灭 | D1（黄灯）亮 | D2(绿)灭 | D2（绿灯）亮 | D3(红灯)灭 | D3(红灯)亮 | 全部关闭 | 全开 |
| 例如，如果要指定打开红灯（第3段灯），则需要发送 7EAA0301EF返回码：成功00失败01 | ||||||||

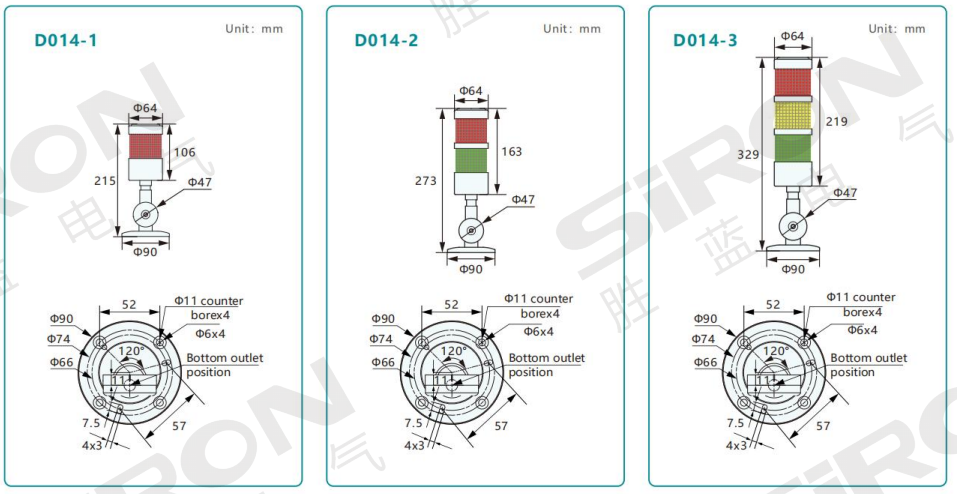

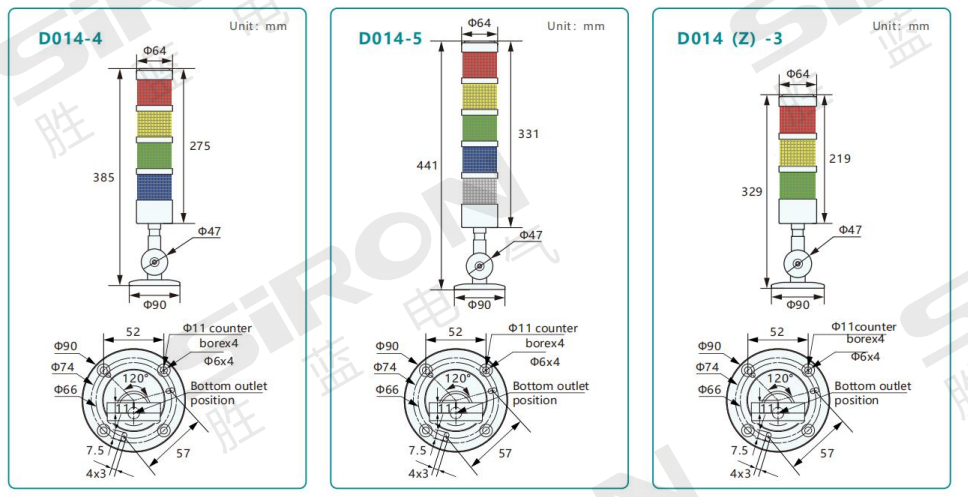

外形图

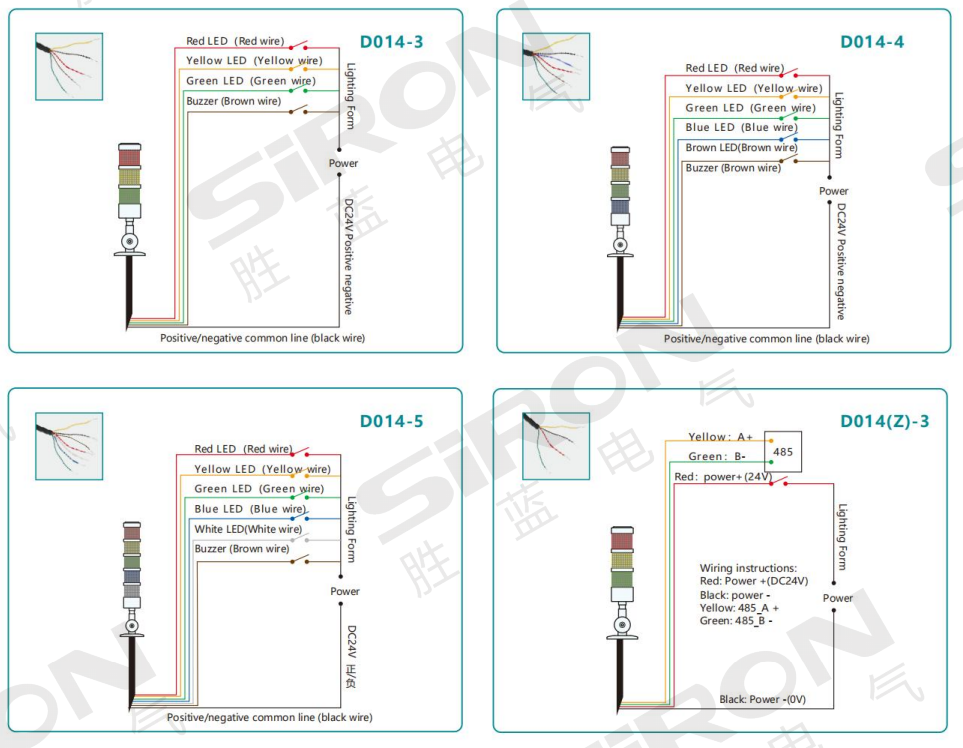

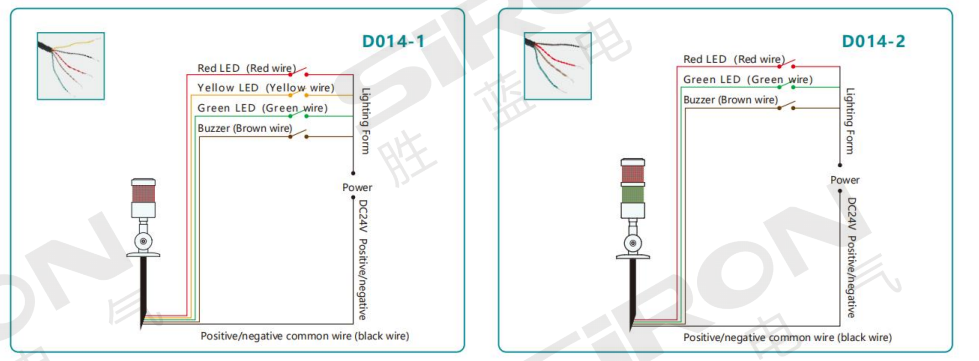

接线图
智能警示灯说明
| 查询指令码 | |
7E 000000 EF | 示例 查询当前指示灯状态 |
查询返回码
7E BB0101EF | 7E BB 0201 EF | 7E BB 0301 EF | 7E BB0401 EF | 7E BB 0501 EF | 7E BB 0601 EF | 7E BB 0000 EF | 7E BB 0001 EF |
| D1(黄灯)亮 | D2（绿灯）亮 | D3(红灯)亮 | D1(黄灯)+ D2（绿灯）亮 | D1(黄灯)+D3(红灯)亮 | D2(绿灯)+D3(红灯)亮 | 全部点亮 | 全部点亮 |
产品默认上电，即返回：7E BB 0001 EF

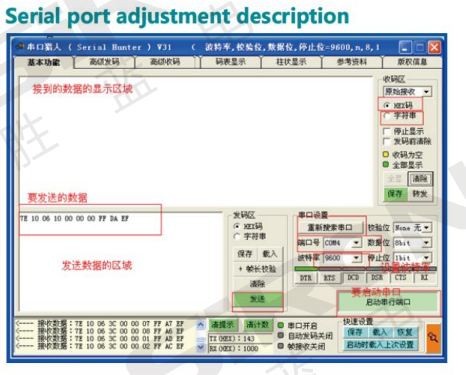

1、首先在网上下载一个软件“串口猎手”，为什么选择这个，因为它有自动搜索串口的功能，非常好用。打开后主界面如图所示，可以看到红色部分，依次设置。 2.打开软件，首先搜索串口，找到指定端口，指定“波特率”，我们产品默认波特率是9600，最后“启动串口”，这样软件就配置好了。有两个概念需要明确：第一个是“十六进制代码”，我们默认是这个，这个是用来显示数据的，所以这里必须设置。第二个是“字符串”，这个是用的显示打印字符，我们在这里不使用。 3、软件配置OK后，将需要的指令复制到发送区，具体指令参见文档指令表。 | |||||||
