T15-C
SiRON
8471800000
关于选择

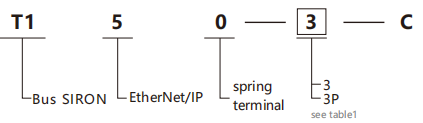

选型示例：T150-3-C代表T1第二代总线模块，协议为EtherNet/IP，连接方式为弹簧端子。输入/输出特性为：16通道数字输入和16通道数字输出（NPN）。
表1：输入/输出特征
| 代码 | 输入 | 输出 |
| 3 | 16个通道数字输入（NPN和PNP） | 16个通道数字输出（NPN） |
| 3p | 16个通道数字输入（NPN和PNP） | 0通道数字输出（PNP） |
| 4 | 32频道数字输入（NPN和PNP） | 32个通道数字输出 |
| 5 | 0通道模拟输入 | 0通道模拟输出（NPN） |
| 5p | 0通道模拟输入 | 0通道模拟输出（PNP） |
规格
| 额定电压 | 24V DC（12～30V） |
| 当前的消费 | 60mA |
| 尺寸 | 80×75×38mm |
| 保护等级 | IP20 |
| 工作温度 | -20 ～60℃ |
| 存储温度 | -20 ～75℃ |
| 相对湿度 | 95％，无凝结 |
| 重量 | 130克 |
通信总线接口
| Ethercatethernet接口 | 界面 | 信号 | 信号定义 | ||
 | 1 | TX+ | 数据发送正端 | ||
| 2 | tx- | 数据发送负端 | |||
| 3 | RX+ | 获得积极的结尾 | |||
| 4 | / | / | |||
| 5 | / | / | |||
| 6 | rx- | 接收负端的 数据 | |||
| 7 | / | / | |||
| 8 | / | / | |||
| 连接器外壳 | PE | 底盘地面 | |||

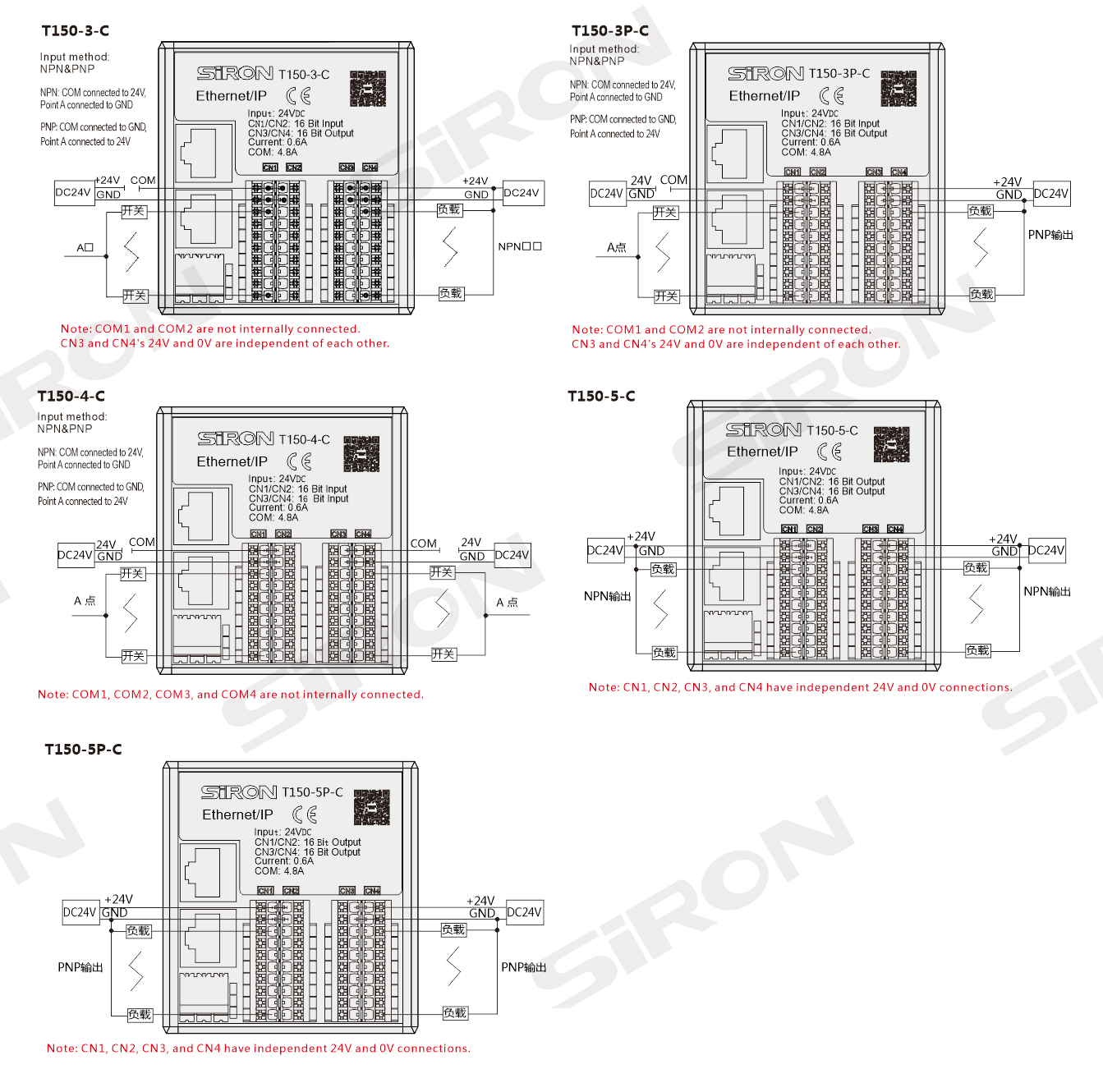

接线图

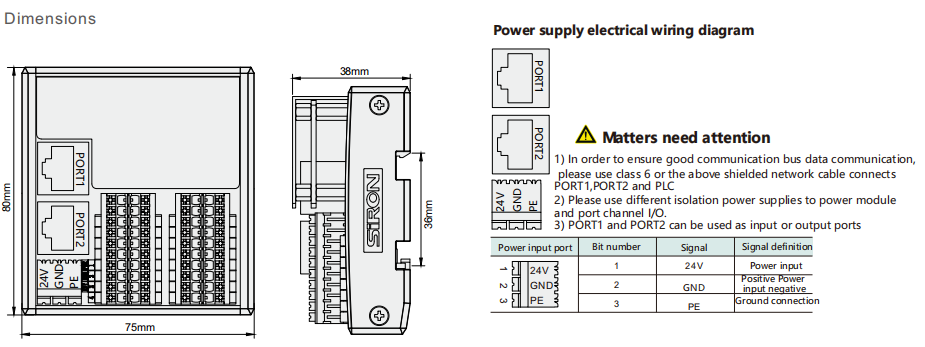

Dimensions

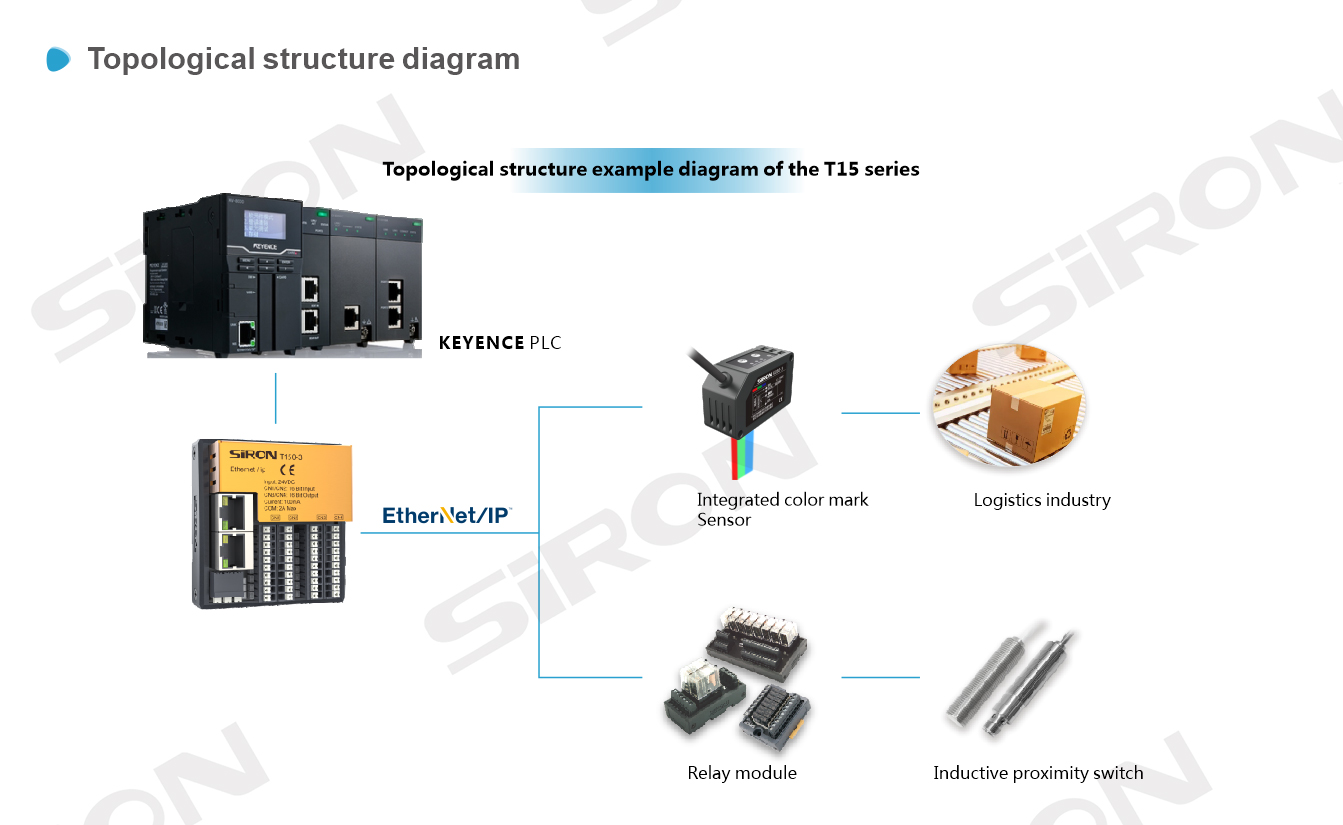

拓扑结构图
