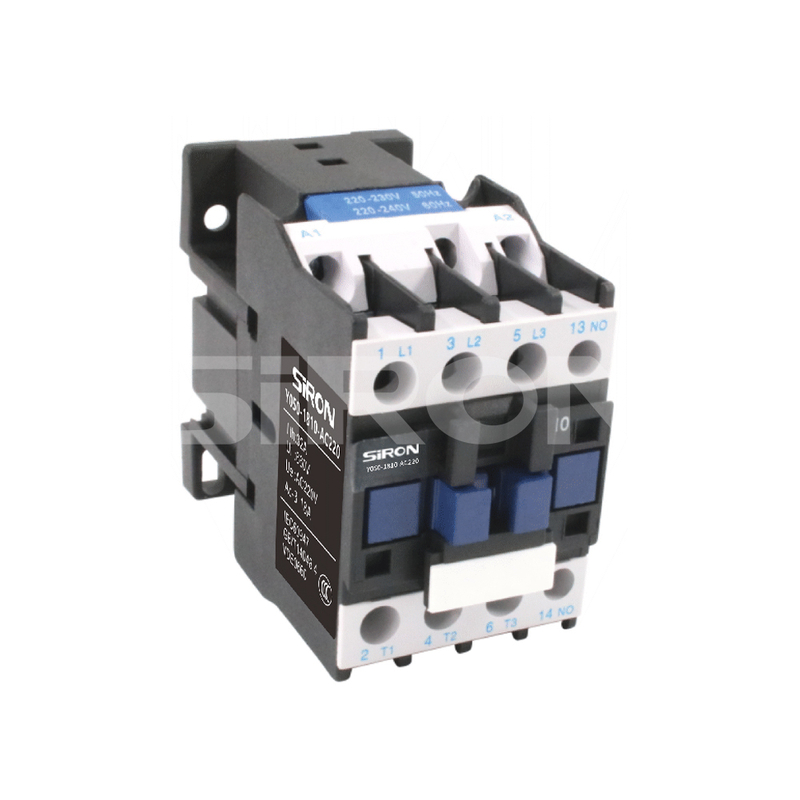

Y050
SiRON
8536901100

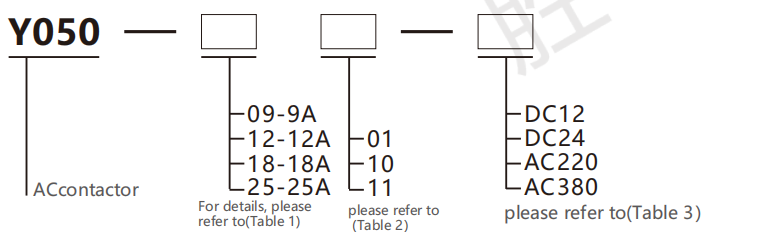

用于选择

选择示例:Y050-0910-AC220表示AC接触器,额定工作电流为9A,1个通常打开辅助接触和AC 220V的线圈工作电压
Y050-2510-DC24指示:交流接触器,额定工作当前25A,通常打开辅助触点,线圈工作电压24V DC。
辅助联系人组附件订购的示例:Y050-0910-AC220-F4-22

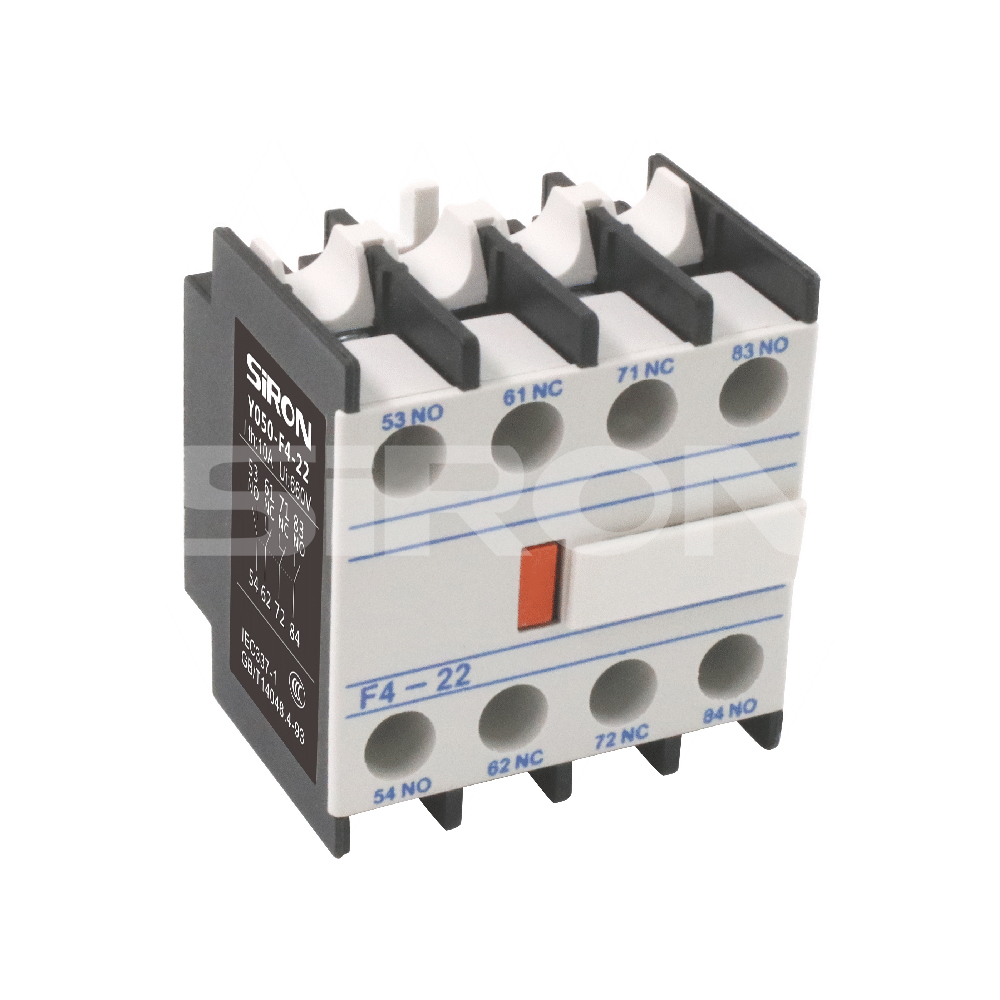

辅助联系人组的个别排序示例:Y050-F4-11,Y050-F4-22
规格
| 表1 | |||||||||||||||||||
| 主要联系人 | 09 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | 115 | 150 | 170 | ||||||
| 评分暨 | 9a | 12a | 18a | 25a | 32a | 40a | 50a | 65a | 80a | 95a | 115a | 150a | 170a | ||||||
| 表2 | |||||||||||||||||||
| 辅助 联系 | 联系人数量 | 终端标记 | 适用于额定电流 | ||||||||||||||||
| (否) 通常开放 | (NC) 正常关闭 | ||||||||||||||||||
| 01 | / | 1正常封闭的辅助接触 | / | 22 | 9a~32a | ||||||||||||||
| 10 | 1河道打开辅助联系 | / | B4 | / | |||||||||||||||
| 11 | 1河道打开辅助联系 | 1正常封闭的辅助接触 | 13 | 32 | 40a ~95a | ||||||||||||||
| 注意:主触点电流在9-32a的范围内。如果要选择一个通常打开的辅助接触,则应增加辅助接触的模型选择。 例如,Y050-18-10(主触点模型)+Y050-F4-11(辅助接触模型),额定电流为115至170a,但没有辅助接触。 | |||||||||||||||||||
| 表3:线圈工作电压 | |||||||||||||||||||
| 等级的卷冰 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | 115 | 150 | 170 | ||||||
| COI工作电压 | AC 220/380V | AC 36/110 /127/220/380V | |||||||||||||||||
| DC 12/24/36/63/127/220V | |||||||||||||||||||
