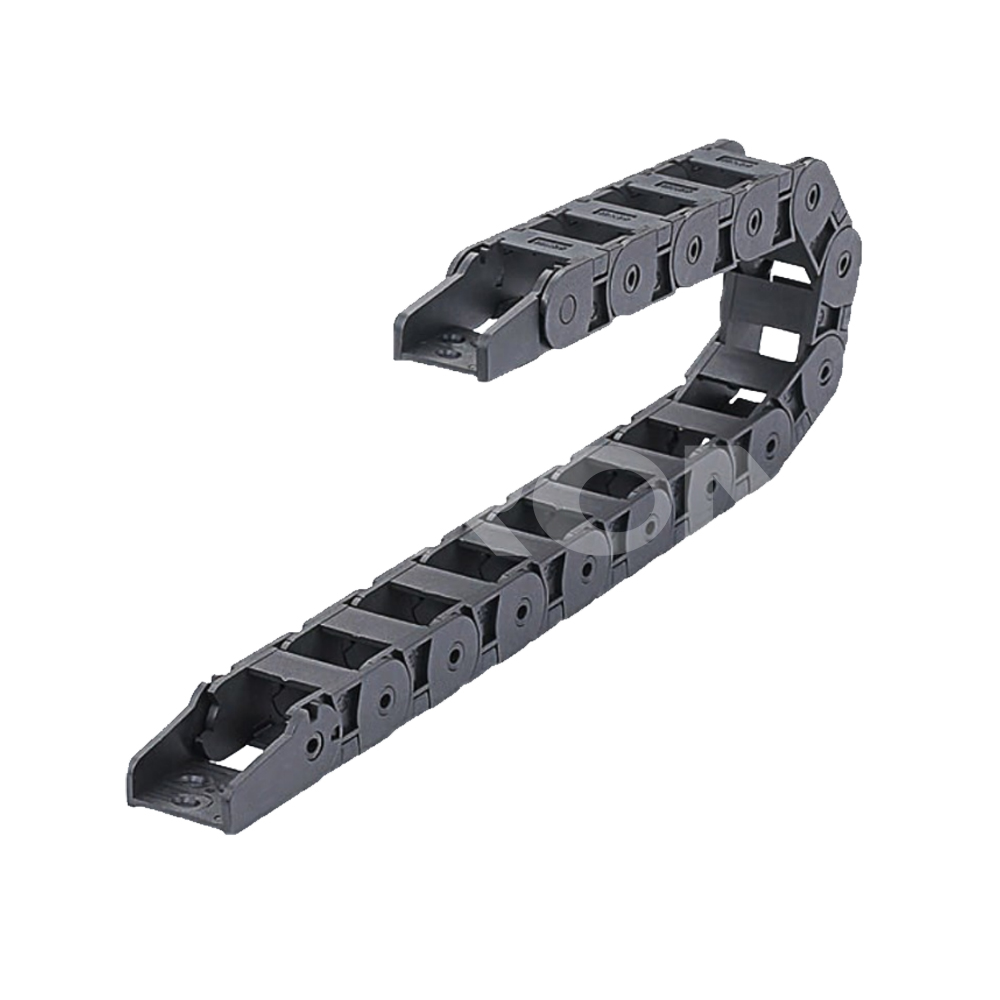

x72
SiRON
8544421100
命令

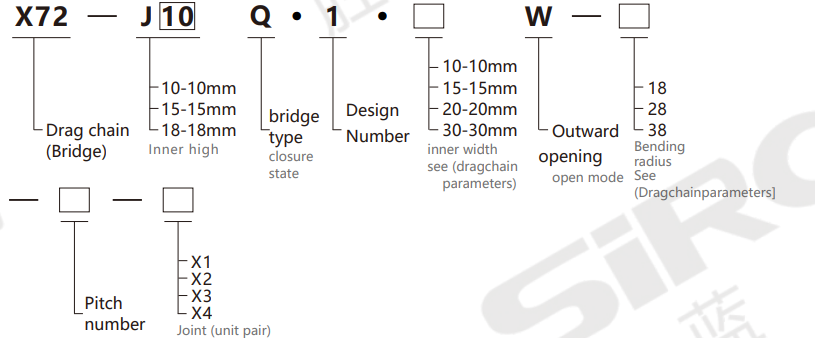

选择示例：X72-J10Q.1.10W-18-60-X1指示X72系列拖曳链，内部高度为10mm，桥梁类型。
内部宽度10mm，外部开口，弯曲半径18mm，60个部分，接头X1（1对）。
连接器型号的单个顺序：X72-J10Q.1.10W-X1 1对
牵引链尺寸桌子
| 模型 | 弯曲半径 r | 内部高 | 内部宽度 | 在高处 | 外部宽度 | J | J1 | 沥青 | 每米 数的部分 | 实际的安全 安装高度 H. | 最大线 电缆直径 Q（mm） | 负载 （kg/m） | 阻力链的安装尺寸 | ||
| H | D | K | |||||||||||||
| X72-J10Q.1.10W | 18 | 10 | 10 | 14.5 | 17 | 14 | 14 | 16.7 | 60 | H+14 | 9 | 0.2 | 51 | 42 | 100 |
| 28 | 71 | 52 | 134 | ||||||||||||
| 38 | 91 | 62 | 167 | ||||||||||||
| 48 | 111 | 72 | 200 | ||||||||||||
| X72-J10Q.1.15W | 18 | 15 | 22 | 51 | 42 | 100 | |||||||||
| 28 | 71 | 52 | 134 | ||||||||||||
| 38 | 91 | 62 | 167 | ||||||||||||
| 48 | 111 | 72 | 200 | ||||||||||||
| X72-J10Q1.20W | 18 | 20 | 27 | 51 | 42 | 100 | |||||||||
| 28 | 71 | 52 | 134 | ||||||||||||
| 38 | 91 | 62 | 167 | ||||||||||||
| 48 | 111 | 72 | 200 | ||||||||||||
| X72-J10Q.1.30W | 18 | 30 | 37 | 51 | 42 | 100 | |||||||||
| 28 | 71 | 52 | 134 | ||||||||||||
| 38 | 91 | 62 | 167 | ||||||||||||
| 48 | 111 | 72 | 200 | ||||||||||||
