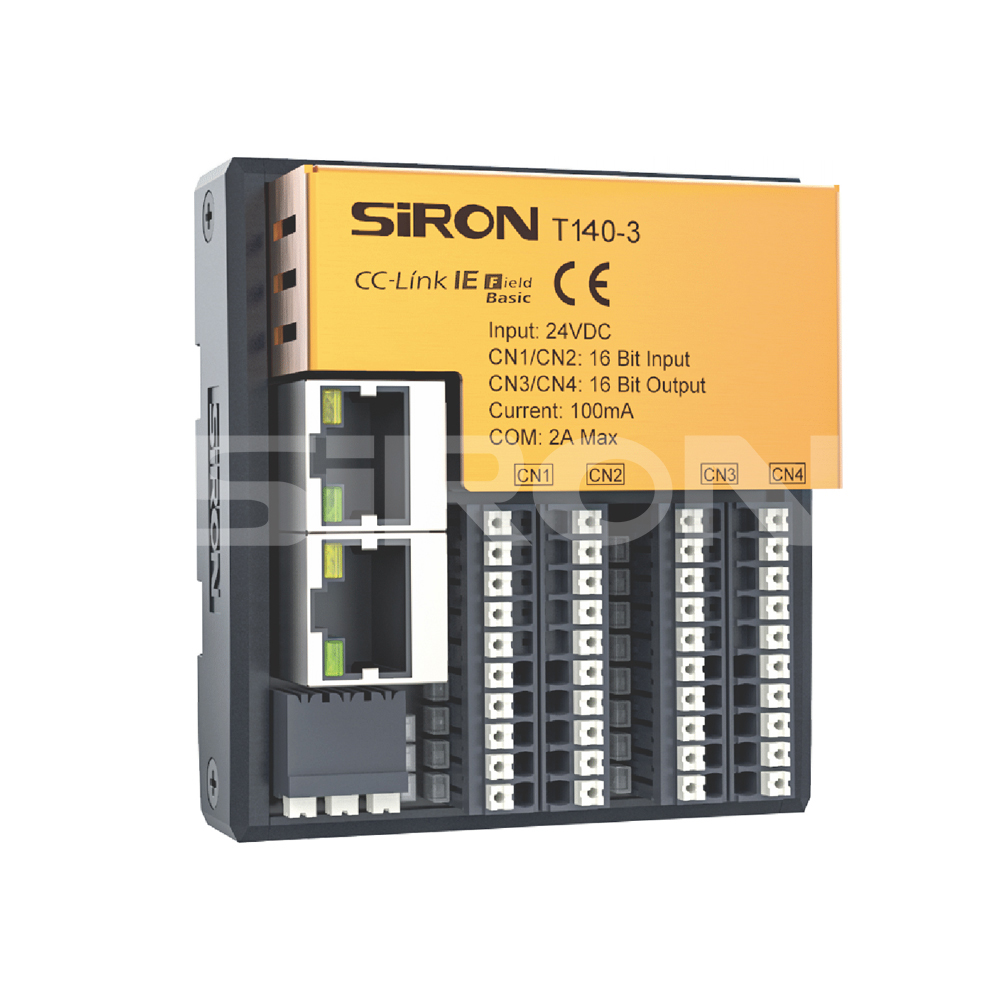

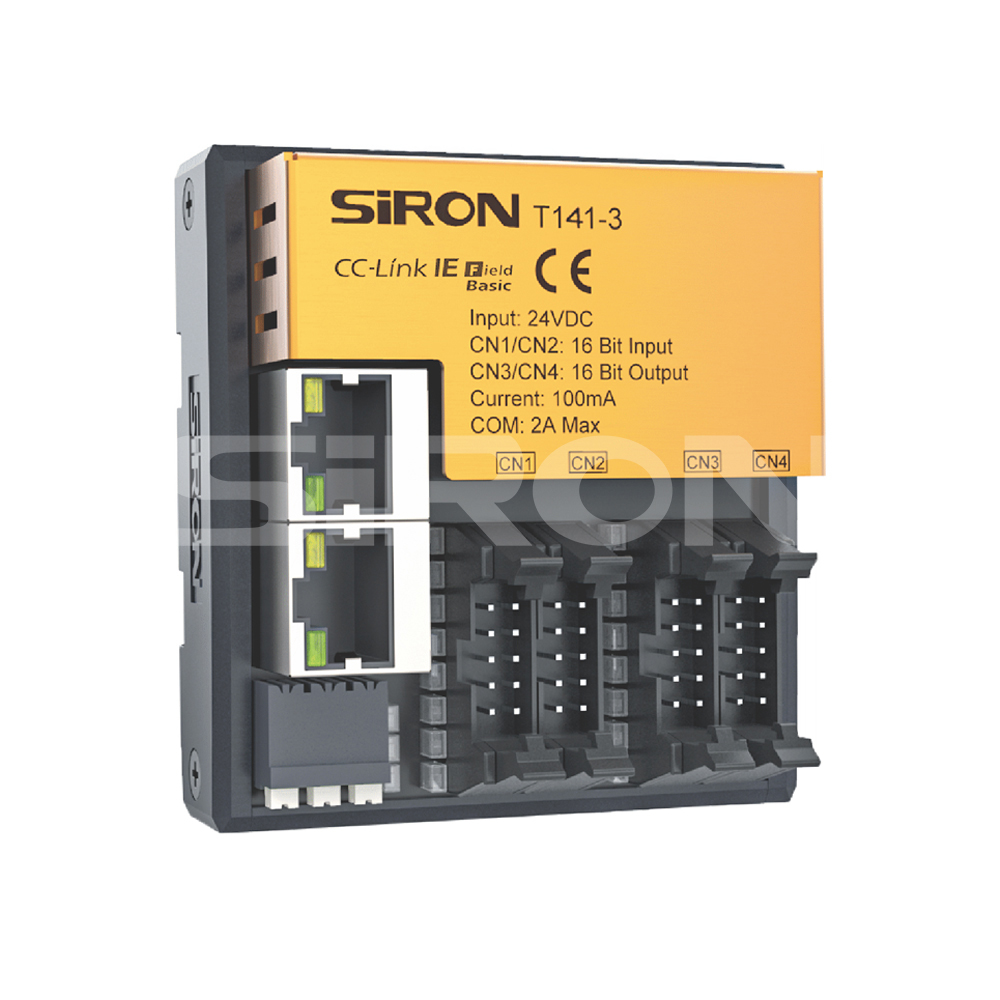

T14
SiRON
8471800000
关于选择

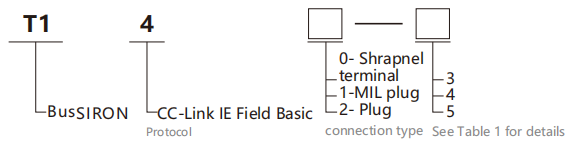

选择示例：T140-3表示T1第二代总线模块，协议是CC-Linkiefield Basic，连接模式为弹片终端，输入/输出特性为：16通道数字输入和16通道数字输出。
注意 *：插头的连接方法仍在开发中，不在市场上。
表1：输入/输出特征
| 代码 | 输入 | 输出 |
| 3 | 16个通道数字输入 | 16个通道数字输出 |
| 4 | 32个通道数字输入 | 0通道数字输出 |
| 5 | 0频道数字输入 | 32个通道数字输出 |
| 7 | 8通道模拟输入（0-20mA，4-20mA） | 0通道模拟输出 |
| 8 | 0通道模拟输入 | 8通道模拟输出（0-5V，0-10V，-10V-+10V） |
| 9 | 0通道模拟输入 | 8通道模拟输出（0-20mA，4-20mA） |
规格
| 额定电压 | 24V DC（12～30V） |
| 当前的消费 | 60mA |
| 尺寸 | 80×75×38mm |
| 保护等级 | IP20 |
| 工作温度 | -20 ～60℃ |
| 存储温度 | -20 ～75℃ |
| 相对湿度 | 95％，无凝结 |
| 重量 | 130克 |
数字输入和输出模块
| 模型 | 规范说明 |
| T140-3/T141-3 | 16个输入（NPN&PNP兼容）和16个输出（NPN） |
| T140-3P | 16个输入（NPN&PNP兼容）和16个输出（PNP） |
| T140-4/T141-4 | 32个输入（NPN&PNP兼容）和0输出 |
| T140-5/T141-5 | 0输入和32输出（NPN） |
| T140-5p | 0输入和32输出（PNP） |
注意：当输入公共端连接到24V高水平时，通道输入的有效水平为NPN；当输入公共端连接到GND时， 通道输入的有效水平为PNP。
通信总线接口
| Ethercatethernet接口 | 界面 | 信号 | 信号定义 | ||
 | 1 | TX+ | 数据发送正端 | ||
| 2 | tx- | 数据发送负端 | |||
| 3 | RX+ | 获得积极的结尾 | |||
| 4 | / | / | |||
| 5 | / | / | |||
| 6 | rx- | 接收负端的 数据 | |||
| 7 | / | / | |||
| 8 | / | / | |||
| 连接器外壳 | PE | 底盘地面 | |||
输入模块参数
| 接口参数 | 数字输入 | |
| 信号类型 | NPN | PNP |
| 额定水平 | 0V DC | 24V DC |
| “ 1 ”信号级别 | 0〜5VDC | 15〜30VDC |
| “ 0 ”信号级别 | 15〜30VDC | 0〜5VDC |
| S Ingle通道电流 | 5mA（最大） | 5mA（最大） |
| 港口保护 | 过压影响保护 | 过压影响保护 |
| 电隔离 | OptoCOPOPLER隔离 | OptoCOPOPLER隔离 |
| 隔离电压 | AC 500V | AC 500V |
| 信号指示 | 绿色LED灯 | 绿色LED灯 |
输出模块参数
| 接口参数 | 晶体管输出 | |
| 信号类型 | NPN | PNP |
| 有效的信号水平 | <1.5V | 15〜30VDC |
| 单道通道 额定电流1 | 额定值：0.1a，最大：0.15a | 额定值：0.1a，最大：0.15a |
| 港口保护 | 过电压 | 过电压 |
| 电隔离 | OptoCOPOPLER隔离 | OptoCOPOPLER隔离 |
| 隔离电压 | AC 500V | AC 500V |
| 信号指示 | 绿色LED灯 | 绿色LED灯 |

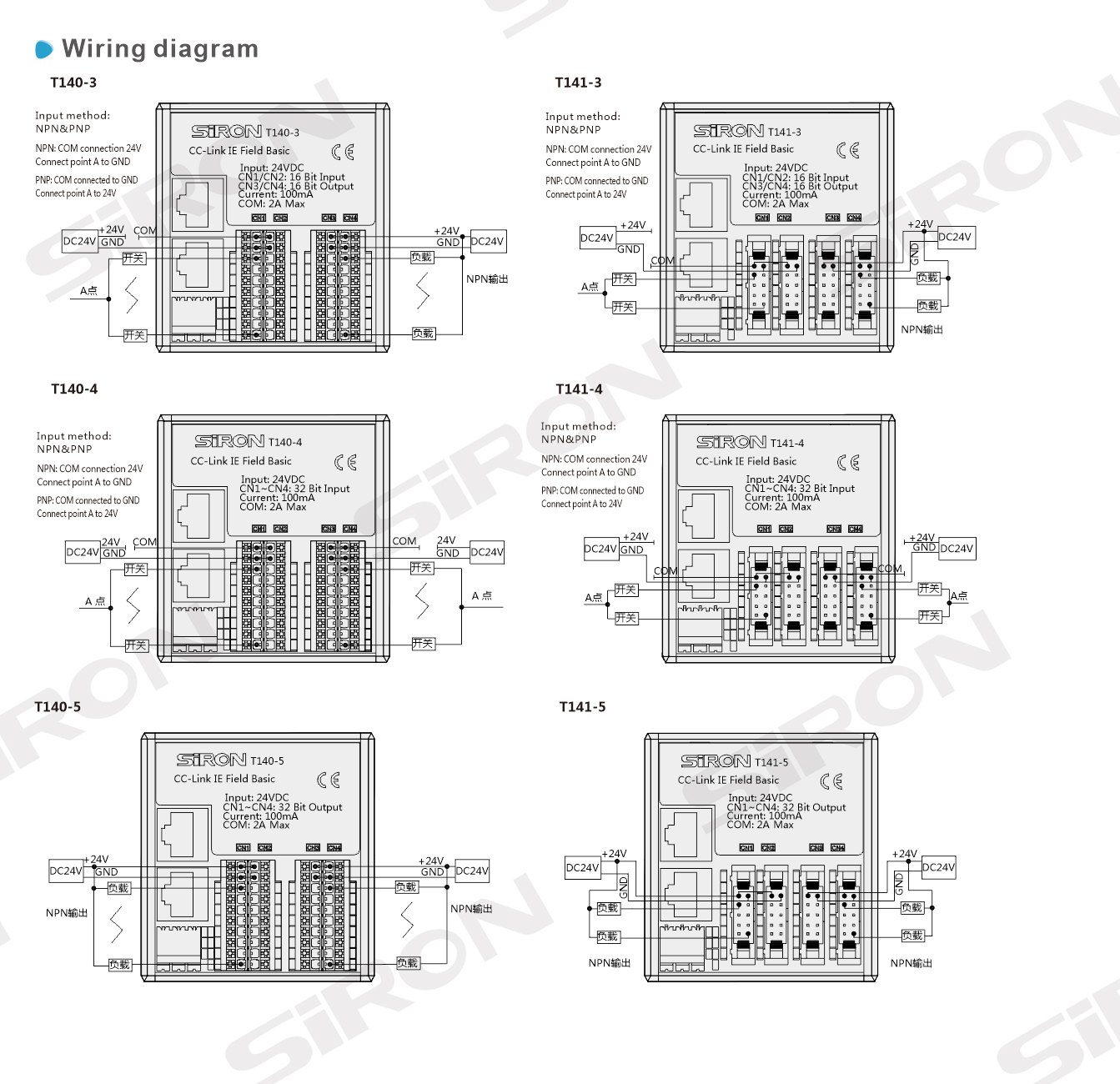

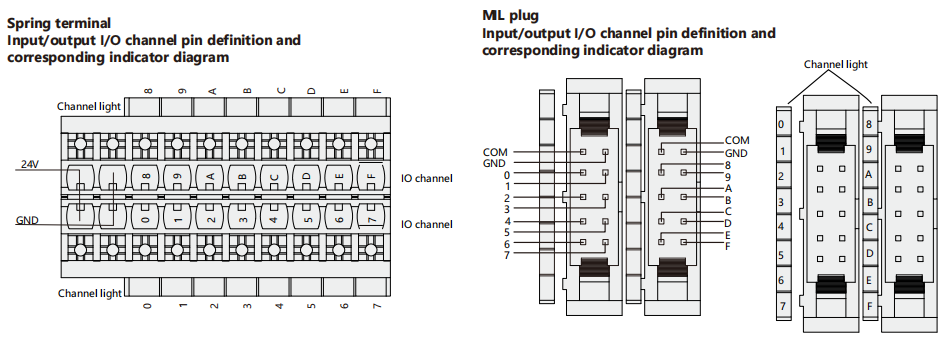

接线图

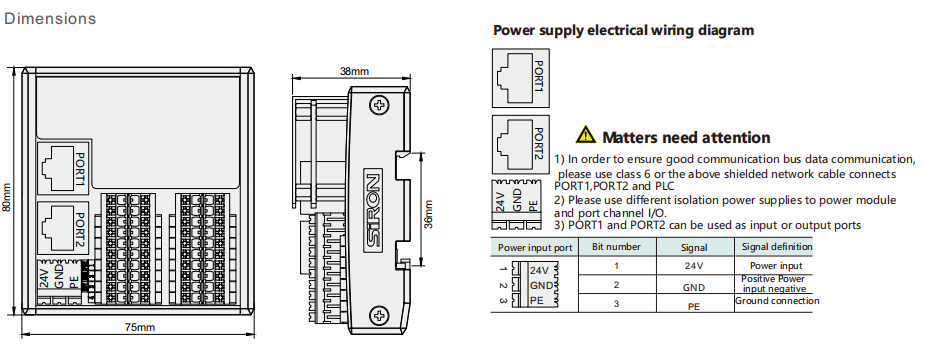

Dimensions

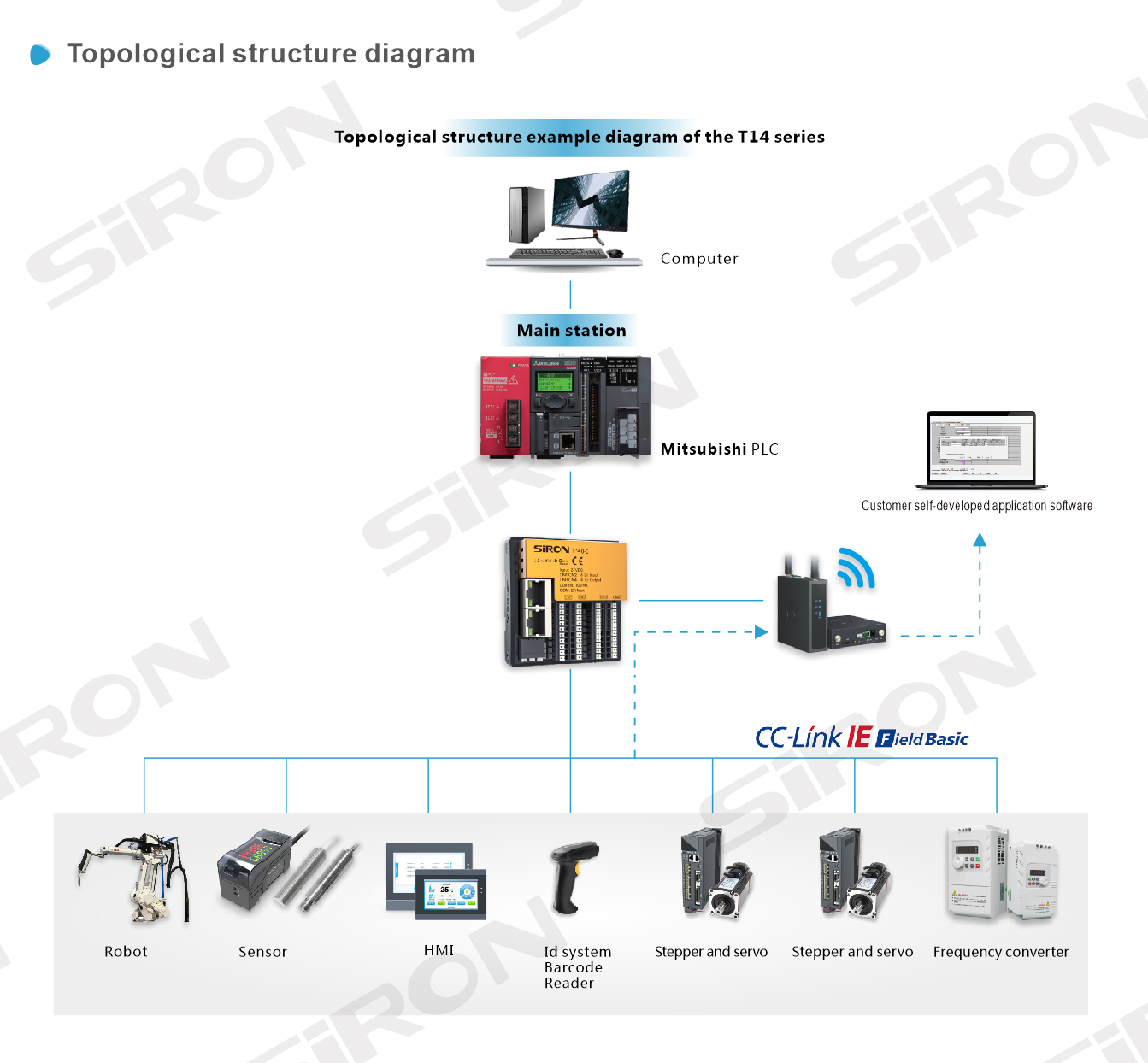

拓扑结构图
