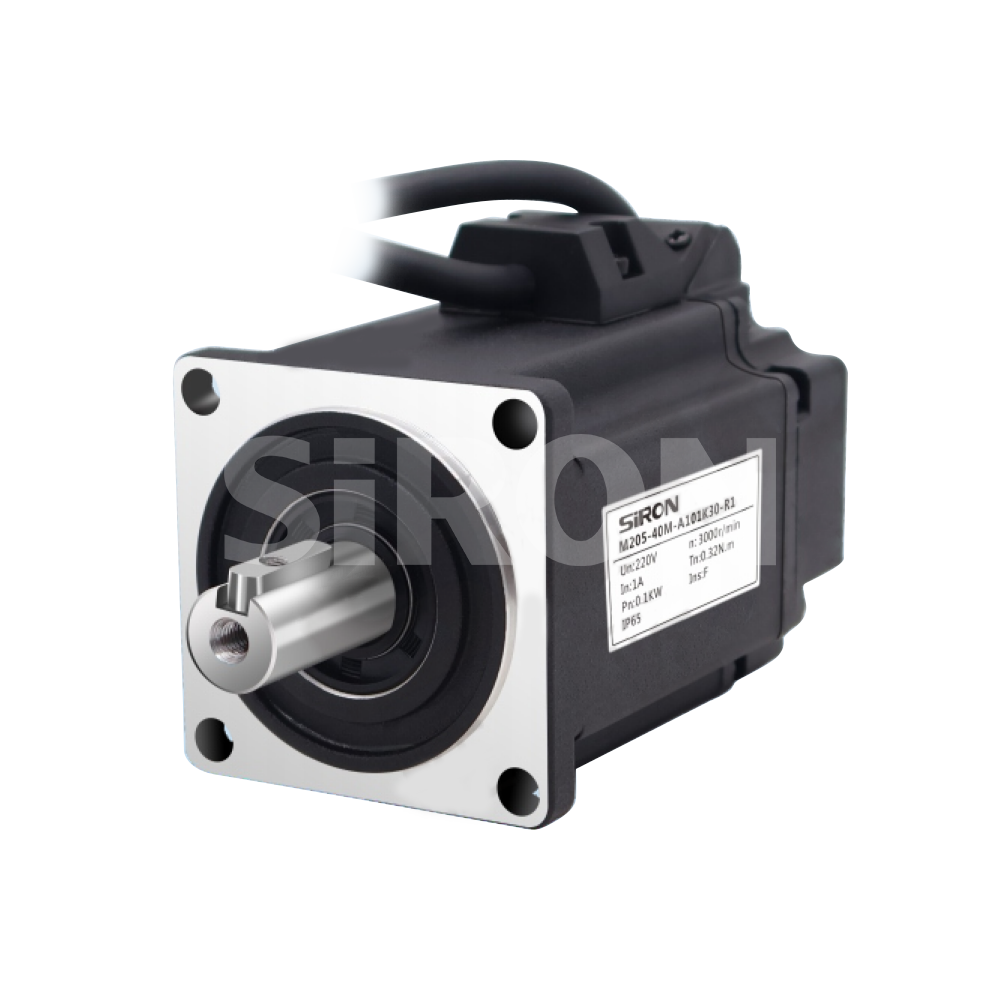

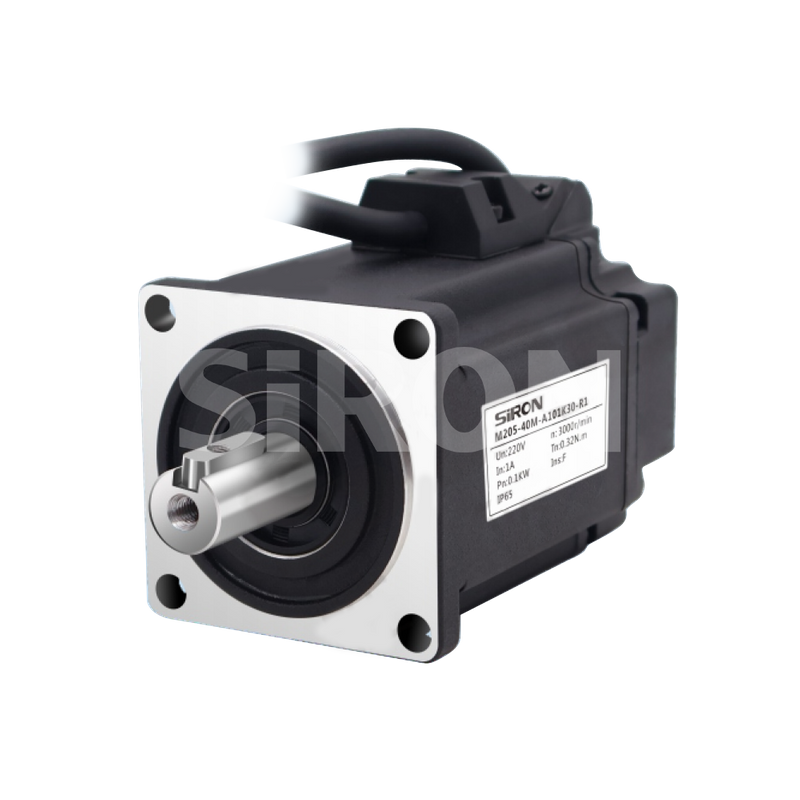

SiRON M205 AC 220V 380V 40 60 80 130 180 法兰伺服电机

关于选拔

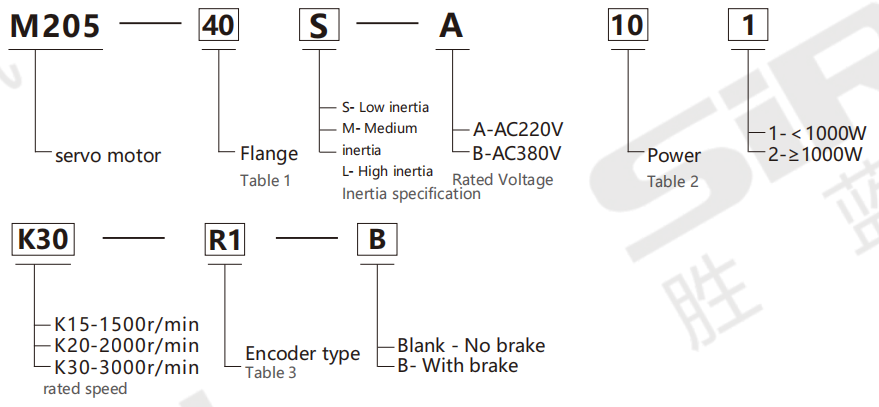

选型举例：M205-40S-A101K30-R1-B代表M205系列伺服电机，法兰尺寸40mm，惯  量规格为低惯量，额定电压AC220V，功率100W，额定转速3000r/min，增量17位型，带制动器。

表 1：法兰

代码	40	60	80	130	180
法兰尺寸	40毫米	60毫米	80毫米	130毫米	180毫米

表2：功率

100w～850w

代码	10		20		40		75		85
力量	100W		200W		400W		750W		850W

1.0kw~1.5kw

代码	10	13	15	18	20	29	30	44	55	75
力量	1.0kW	1.3千瓦	1.5千瓦	1.8千瓦	2.0千瓦	2.9千瓦	3.0千瓦	4.4千瓦	5.5千瓦	7.5千瓦

表 3：编码器类型

代码	R1	D11*	D10
编码器类型	17位  绝对值	17位  绝对值	23位  绝对值

规格

一、40法兰（220V）

法兰系列	4 0法兰系列
电机型号	M205-40M-A101K30-R1	M205-40M-A101K30-D10
额定功率	0.10
额定/最大扭矩	0.32/0.96
额定/最大速度	3000/6000
额定/最大电流	1/3.1
扭矩常数	0.32
线路反电动势常数	19
极对数	5
绝缘等级	F级
转子惯量（无刹车）	0.053×10⁴ 无刹车：0.05×10⁴
L不带/带刹车	79.5/112.5
惯性型	中等惯量

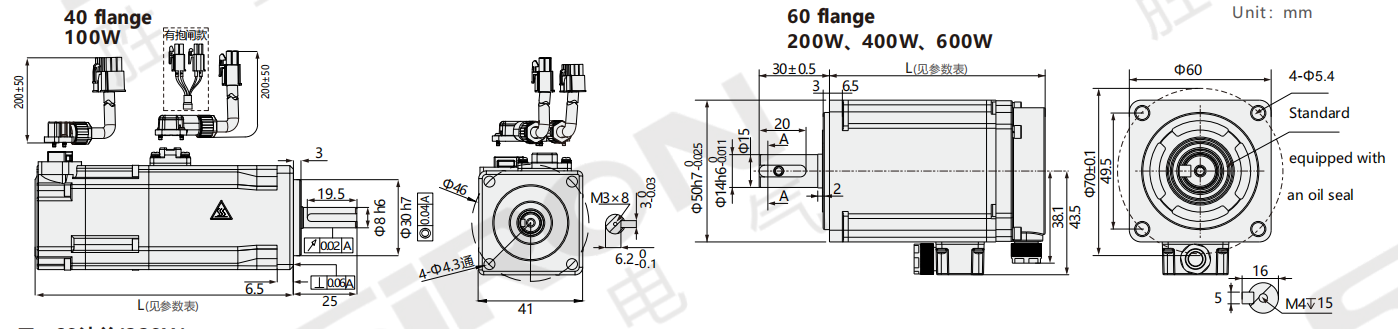

方面

二、60法兰(220V)

法兰系列	60法兰系列
电机型号	M202-60-A201K30-D12	M202-60-A201K30-D11	M202-60-A401K30-D12	M202-60-A401K30-D11	M202-60-A601K30-D12	M202-60-A601K30-D11
额定功率	0.20		0.40		0.60
额定电流	1.7		2.5		4.1
额定速度	3000		3000		3000
额定扭矩/峰值扭矩	0.64/1.91		1.27/3.81		1.9/5.7
反电动势	33		31		32.5
扭矩系数	0.38		0.51		0.46
转子惯量（无刹车）	0.38×10⁻⁴		0.52×   10⁻⁴		0.75×10⁻⁴
线电阻	4.5		3.24		2.55
引线间电感	4.3		5.8		3.9
电常数	4.74		1.79		1.53
极对数	5
电机绝缘等级/防护等级	F级/IP65
编码器电机绕组	PE   U  v  w
编码器接线	E- E+ SD- 0V SD+ +5V PE 2 3 4 5 6 7 1
运行环境	环境温度：-20℃至+40℃ 环境湿度：相对湿度<90%（无结霜条件下）
L不带/带刹车	76/106		92/122		110/140

三、80法兰(220V)

法兰系列	80法兰系列
电机型号	M202-80-A751K30-D12	M202-80-A751K30-D11	M202-80-A102K25-D12    M202-80-A102K25-D11	M202-80-A102K30-D12	M202-80-A102K30-D11
额定功率	0.75		1.0	1.0
额定电流	4.4/13.8		4.6/13.8	4.8/14.4
额定速度	3000		2500	3000
额定扭矩/峰值扭矩	2.39/7.17		3.82/11.64	3.2/9.6
反电动势	34		54	42
扭矩系数	0.54		0.83	0.7
转子惯量（无刹车）	1.48×10⁻⁴		2.27×   10⁻⁴	2.4×   10⁻⁴
线电阻	1.08		2.4	1.4
引线间电感	4.2		9.5	7.2
极对数	3.89		3.7	/
电机绝缘等级/防护等级	5
编码器电机绕组	F级/IP65
编码器接线	聚乙烯   紫外线  紫外线  ​
编码器接线	E-E+SD-0V        SD++5V        PE 234       5    6         7     1
运行环境	环境温度：-20℃至+40℃ 环境湿度：相对湿度<90%（无结霜条件下）
L不带/带刹车	98.5/134		113/147	120/154

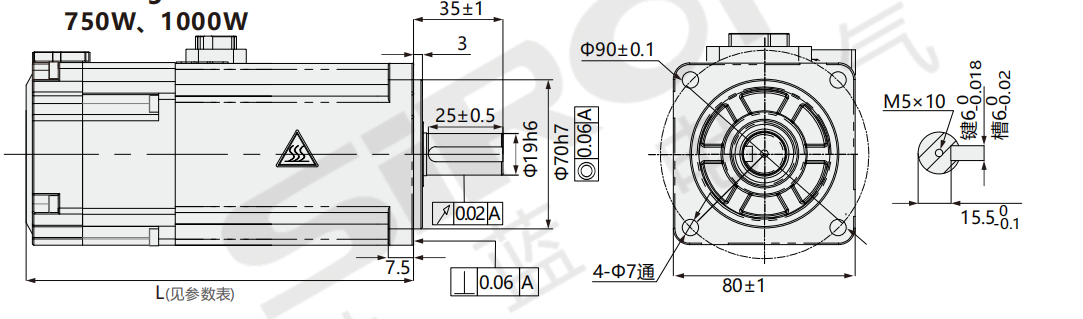

方面

80法兰
